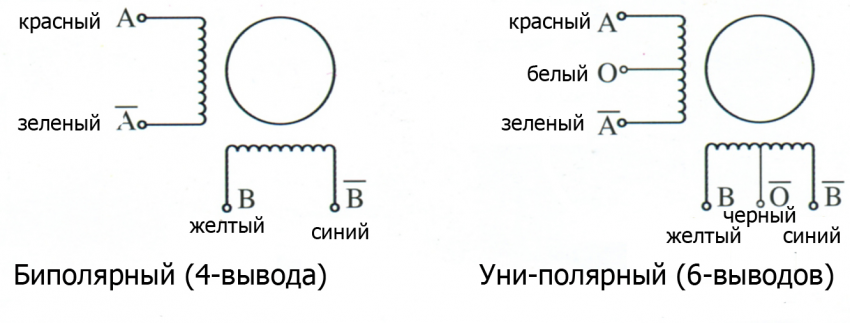

Определить обмотки шагового двигателя и подключить?
Автор:
Новохудоносор, в Электроника
-
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
-
Похожие публикации
-
Автор: svdn84
Доброго всем.
В общем не дает покоя мне что в некоторых положениях моторы что оси Х или оси У бывает шипят, так что путаю с шипением воздуха.))) как буд то утечка кажется.
Стоит чуть сдвинуть их куда нибудь пропадает.
Плюс ко всему этому при резке допустим на скоростях не очень высоких резонируют моторы. Гул стоит страшноватый. На скоростях по больше, вроде норм, но при торможении тоже бывает усиливается гул.
залез посмотреть что за моторы. Нашел только маркировку: 17HA801Y-22P2. Данных по ним ни где нет)
Измерить прям на моторах не получается омы. Померил на контактах драйверов))) Предварительно выдернув из драйвера фишку и на ней замерил. между (А+ А-) и (В+ В-) оммы. Выдало в районе 5,5ом. Не могу ручаться за точность замеров.
Драйвера настроены на деление шага 1/16, ампераж стоит 1А пиковый и 0,71 рабочий.
Уменьшал ток на драйверах до 0,6 максимального. Деление шага менял и 1/8 и 1/32 ставил. Нифига не помогает. И так же шипят при остановке в каком то положении и гул с вибрацией по станку на определённых скоростях. Как правило как раз в районе 15-30ми/сек на которых больше всего работаю.
У кого какие мысли ещё ? Драйвера такие? Только замена их поможет?
драйвера lihuiyu studio labs m415drv
-
Автор: jurgren
Необходима замена шаговых двигателей 42BHM34-060-15 и 42BHM39-100-22D по обеим осям. Станок 60*40. m2 nano. Помогите пожалуйста с выбором. Какой шаг? Мощность? По маркировкам не гуглится
-
Автор: JeezOo
Всем привет!Хочу прикупить запасной шаговый двигатель,но в электронике нифига не разбираюсь.Может кто подскажет,как узнать характеристики моего шаговика и подобрать ему замену.На что обратить внимание?
-
Автор: PavelK
Приветствую.
Для тех, кому лень, в самом конце картинка что куда тыкать.
Задача: Есть плата M2 Nano, нужно подключить внешний драйвер шагового двигателя,
т.к. как встроенные в неё драйвера тянут ну максимум 1 Ампер (без радиадота, с ним край 2) по току,
так что более сильные двигатели не поставить.
Увы, но на этой плате не предусмотрены выходы управляющих сигналов step и dir для шаговых драйверов, поэтому наша задача их найти. Сделать это достаточно просто.
Кстати, сигнал PUL это то же самое, что и STEP, т.е. "ШАГ" двигателя. DIR - направление. Enable нам не нужен ("прекращает удержание двигателя в одном положении").
Взглянем на плату M2 Nano:
Легко можем найти две микросхемы встроенных драйверов с наименованием A4988 - она весьма говённая популярна и управляется как раз нужными нам сигналами step и dir, осталось только их найти.
Для этого открываем даташит (распиновку какой контакт за что отвечает): A4988.pdf и в районе 18 страницы видим назначение каждого контакта чипа:
ВАЖНО: пин с номером 1 находится физически на самом чипе там, где в углу есть выгравированный/нарисованный круг/скос.
Если смотреть на нашу плату как на первой картинке, то получается чип располагается так:
На нужно припаять проводки к 16 (STEP) и 19 (DIR) пину. Аккуратнее - расстояние между ножками чипа пол миллиметра. Напряжение там всего 5 Вольт, а ток совсем мизерный, поэтому подойдут тонкие провода. Можно их выдрать из USB кабеля зарядки телефона, если нет под рукой ничего кроме.
Теперь нам нужно выяснить общий провод управления (общий анод/общий катод), это может быть либо GND (ноль/минус питания) либо VCC (5 Вольт), лезем в даташит и выясняем, что это GND, то есть нам нужно припаяться ещё и к GND пину, т.е. управление у нас с общим катодом.
Не обязательно к ножке микроконтроллера, так как это GND, т.е. общий ноль, то он присутствует много где на плате - можно отследить по дорожкам (обязательно замерьте сопротивление между пином у самого чипа и того места, куда планируете - должно быть 0 Ом).
Теперь главное, что бы внешний драйвер так же поддерживал управление по общему катоду.
Выяснить это просто - достаточно взглянуть на колодку подключения.
Например на драйвере Leadshine DM442 (кстати, именно его я рекомендую. Ссылка на алишку: тынц. Не стоит брать дешманские драйверы - будет только разочарование в итоге)
Как видим, есть сигналы PUL+, PUL- и DIR+,DIR- это значит, что драйвер поддерживает управление как по общему аноду, так и по общему катоду.
Поэтому провод от STEP подключаем к PUL+, провод от DIR подключаем к DIR+, а провод от GND подключаем и к PUL- и к DIR- т.к. у нас управление по общему катоду.
Примерно так:
Ну и общая наглядная схема на примере замены для оси X (для Y аналогично):
ПРЕДУПРЕЖДЕНИЕ: Так как я сталкивался уже как минимум с 3 различными вариациями (похоже подделка на подделку) этого недоконтроллера, то рекомендую не бессмысленно повторять, а убедиться в правильности распиновок, т.к. могут быть "повёрнуты" чипы штатных драйверов либо отличаться их модель, отчего распиновка может не соответствовать. Так же убедитесь, что не закоротили при пайке соседние пины на чипе, как минимум необходимо глянуть хотя бы залупой.
ВАЖНО:
Так как M2 Nano нельзя настроить на произвольный размер шага, то на драйвере нужно правильно выставить дробление шага,
иначе размер не будет соответствовать! Штатный драйвер настроен на дробление 8. Т.е. один шаг состоит из 8 микрошагов.
Для правильной настройки нужно знать количество шагов на оборот Вашего шагового двигателя. У биполярных обычно это 200.
Дальше по таблице на драйвере выставляете в соответствующее положение микропереключатели.
На примере по таблице драйвера выше это получается 1600 шагов на оборот.
Либо методом подбора - там всего 16 вариантов.
Если меняете на внешние драйвера по обеим осям, то уже можете выставить наиболее приемлемое по качеству/скорости, главное что бы у обоих оно совпадало (и у движков кол-во шагов на оборот разумеется то же)!
Если на одну из осей ставите так же редуктор, то нужно выставить ещё и в соответствии с коэффициентом редукции. Если на цело не поделится, тогда придётся либо подбирать редуктор с чётным коэффициентом, либо на вторую ось ставить аналогичный, либо страдать и растягивать/сжимать макет.
Исправления/дополнения и т.д. приветствуются, т.к. мог недоглядеть чего.
-
Автор: Вилли
Здравствуйте.
Задался вопросом ускорения гравировки по оси Х. Станок Wattsan 6090.
Что лучше и больше имеет смысл серво или гибридный шаговый в плане установки на этот станок?
Каких скоростей реально будет добиться? Видел на Ютьюбе где серва летает со скоростью 2000 мм/с, но там станок фрезерный и движок солидных размеров.
В общем, делал ли кто-либо замеры, сравнения?
-
