В плагине RDCAM 6.0.44 для CorelDRAW есть очень полезная настройка - "Компенсация точки лазера" для резки. Как ее найти показано на скриншоте (Параметры слоя → Дополнительно → Другие параметры реза).

Какое видится мне применение:

  • можно добиться плотного соединения деревянных элементов сборных пазлов;
  • или наоборот чуть увеличить зазоры, чтобы не расколоть при сочленении детали из акрила;
  • быстро вносить нужные корректировки перед резкой в зависимости от задач;
  • при этом оставлять неизменным исходный файл макета, не путаться и не запоминать манипуляции с контуром по утолщению/утоньшению;
  • быстро исправить недочеты дизайна, увеличив слишком тонкие перемычки в пластиковом трафарете с надписями или в ажурном бумажном пригласительном.

Но только есть проблема - эта компенсация точки лазера не работает у нас на хоть сколько-то сложной резке. Если резка состоит из нескольких слов, а не из одного кружка/квадратика... Плагин RDCAM у нас виснет и не сохраняет задания *.bs

Вопрос к общественности: Так у всех происходит или только у нас?

(Надпись ариалом для примера "RDCAM 6.0.44 -  самая лучшая программа!" уже приводит к ошибке) Программа скачана с сайта reklab, станок приобретен у них же.

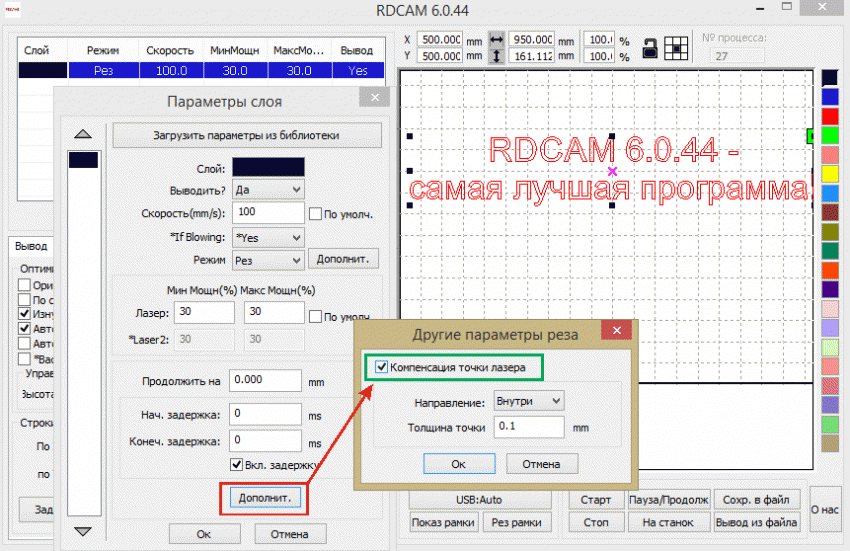

Компесанция точки лазера.gif

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Никогда ей не пользовался...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

5 часов назад, PavelK сказал:

Никогда ей не пользовался...

А я регулярно пользовался.) Это актуально когда набираешь большую и сложную рубашку из шпона

Эта штуковина даже в автолазере есть

9 часов назад, magarych сказал:

Вопрос к общественности: Так у всех происходит или только у нас?

Работайте в самой проге, в неё закидывайте готовый макет либо файлы для резки

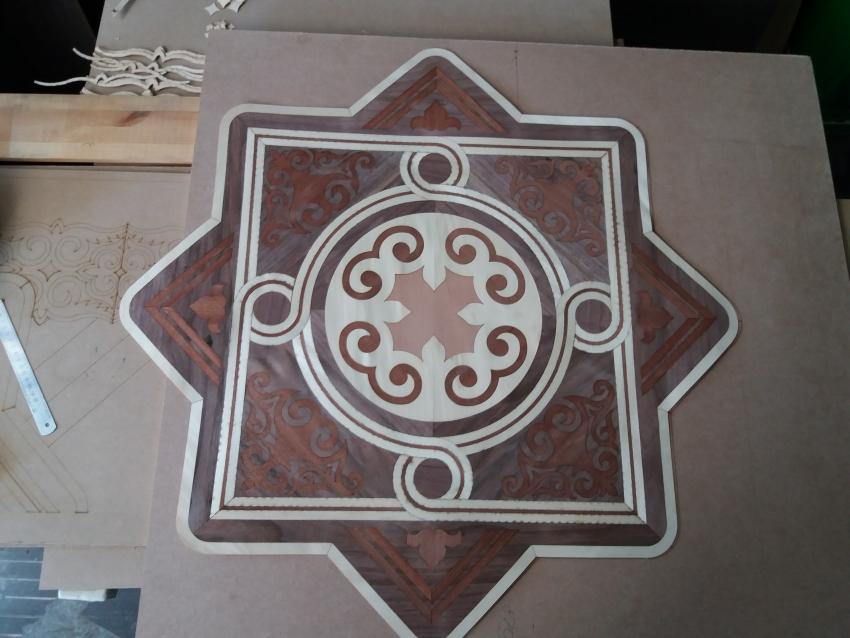

Фрагмент рубашки для стола






Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

хорошая функция, но макет должен быть идеален

сам крайне редко использую, только для меркетри

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

17 часов назад, 008shadow сказал:

А я регулярно пользовался.) Это актуально когда набираешь большую и сложную рубашку из шпона

Эта штуковина даже в автолазере есть

Работайте в самой проге, в неё закидывайте готовый макет либо файлы для резки

То есть вы функцией компенсации точки пользовались не в кастрированном плагине для CorelDRAW RDCAM, который виснет, а в полноценной проге типа LaserWork v.8 ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

magarych Да, только тогда стояла 6-я версия,какая именно не помню. Думаю и на v.8-ой тоже всё нормально будет.

Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 10.04.2018 в 05:26, PavelK сказал:

Никогда ей не пользовался...

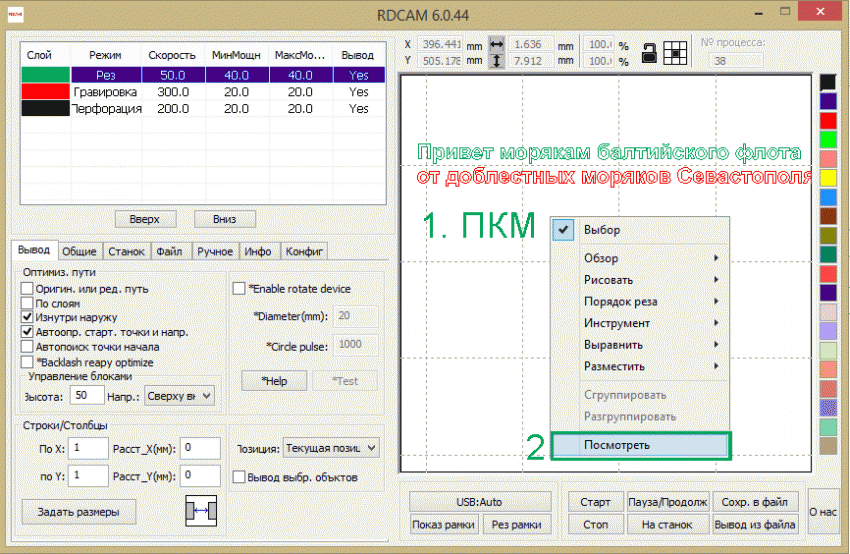

Стесняюсь спросить, народ, а предварительным просмотром на компьютере в плагине RDCAM 6.0.44 пользуетесь?


Да, еще: если кто попробует проверить работу функции компенсацию точки лазера и программа зависнет, то лучше отменять зависший процесс простым нажатием клавиши [ Esc ], а не в диспетчере задач.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
