Hronos2

Смещение резки когда много объектов после гравировки

Рекомендуемые сообщения

Всем привет. Если отправляешь один объект на гравировку, а потом резку все ок.

но как только объектов больше чем 1, то резка смещается. Что за ерунда может быть? при чем, чем больше объектов, тем больше смещается. Материнка м2. Режу и гравирую через кореллазер.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Настройте экспорт PLT

Файл, экспорт, PLT, сохранить, единицы измерения плоттера 1000

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо. Посмотрю. Вроде 1000 стояло.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Должно помочь, спасибо Александру.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

да на здоровье:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

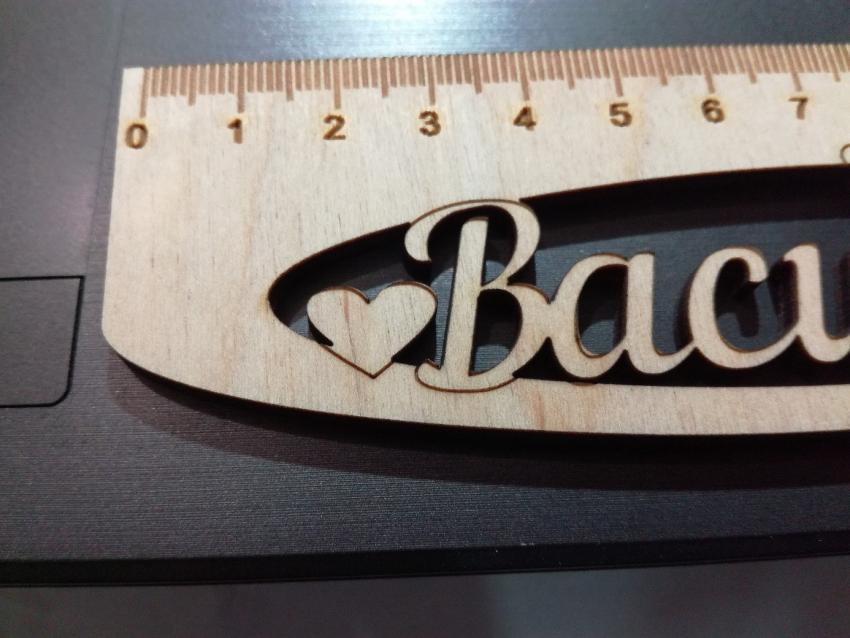

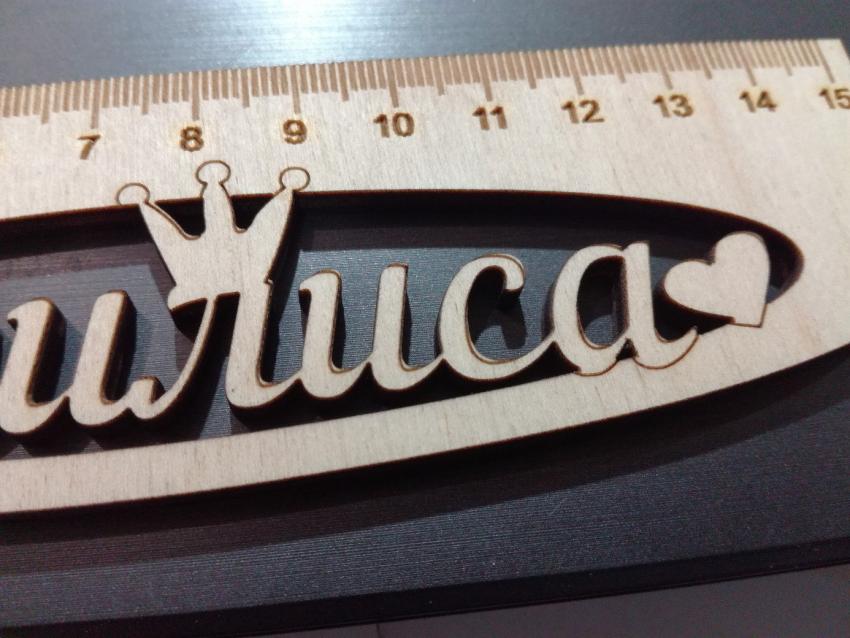

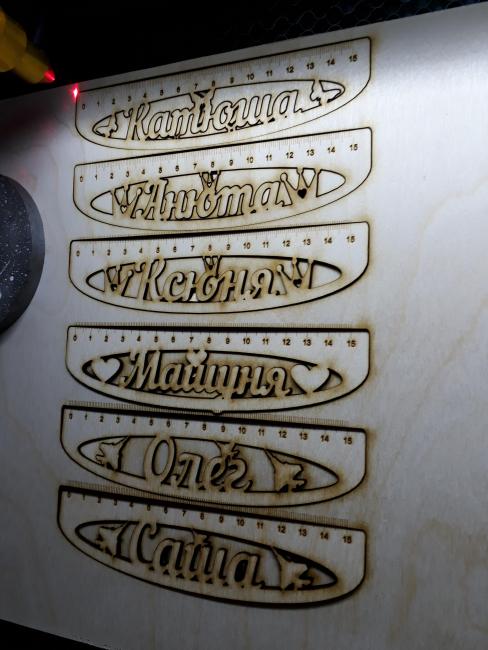

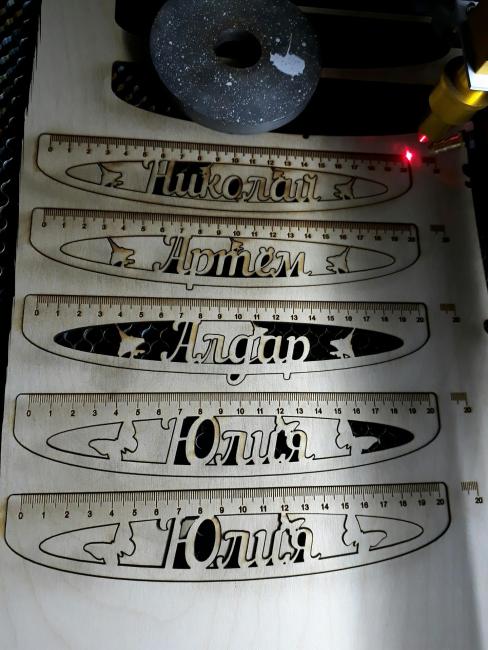

У меня похожая беда но только с резкой. Сезон линеек начался... только у меня идет смещение резки, сначала если режу контур 13(мощность)/30(скорость) , а после по нему снова режу 45/15, то луч проходит со смещением. Причем из 6 линеек 2 попали ровно, остальные в большей или меньшей степени сместились. Думается может мотор какой пробуксовывает. У кого есть какие нибудь предположения? Работаю через rdworks



Изменено пользователем red_armyman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем спасибо. Почему-то стояло 1016 вместо 1000. Исправил, все работает.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

видео помогло, спасибо. непонятно почему в станках по умолчанию стоит 1016.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дабы не плодить темы спрошу здесь.
Руида. иногда после окончания задания и выхода из задания вручную веду на ноль клавишей стрелки и станок обычно дойдя до нуля просто даже не пытается идти. А бывает что ударяется об раму, как будто в минусовую область пошел. Несколько раз словил такую беду. Насколько оборудование защищено от такого рода ударов? По опыту поделитесь, как считаете это опасно для механики? Такая нелепость так убить начинку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ох не знал что в нужной теме писал первый вопрос. Из корела 18 отправляю в рдворкс через плагин. Размер файла для обработки 55х35 Вот такая прелесть получается, местами накладывается рез на гравировку.  Резал дважды, Трубка 90w2 reci, первый раз гравировка скорость 90 мощность 25. Резка скорость 40 мощность 55. Второй раз: гравировка скорость 300 мощность 35, рез скорость 25 мощность 60. Нужно через PLT сохранять в кореле с установкой параметра вместо 1016 ->1000? Или это только для M2 рецепт? Готов на любые костыли программные только бы не станок разбирать. Станок новый, ремни натянуты, юстировка заводская, четко по центру третьей линзы бьет по всем краям и серединам поля. Драйвера по токам одинаково настроены. Прошу совета.














Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Как считаете, безопасно ли для станка провести такую процедуру: запустить большой файл на рез и гравировку при этом лазер выключен, и дойдя до нужного для проверки места нажать на паузу, включить лазер, и продолжить работу. Экономия лазера, компрессора. для проверки ходовой части думаю не вредно так сделать, что скажете?

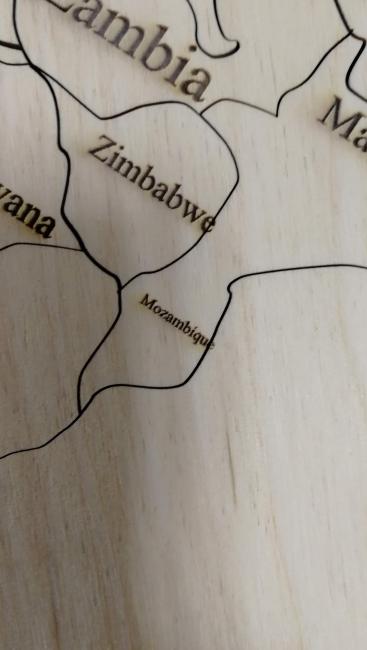

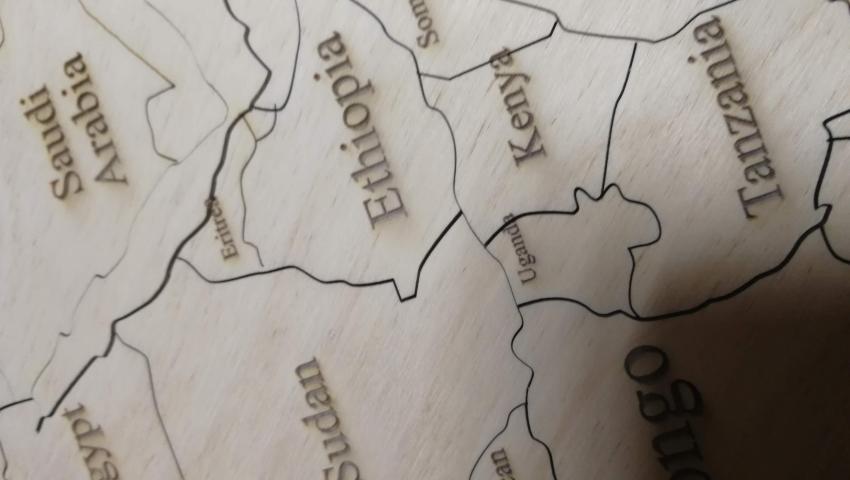

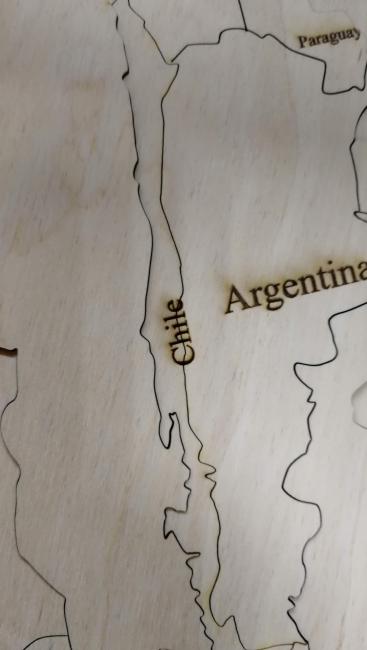

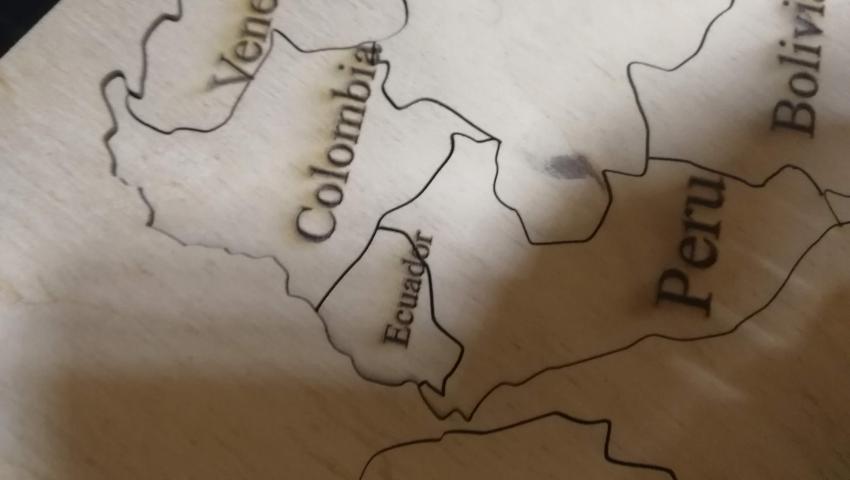

Отдельно сбойные элементы режет и гравирует как надо, но при длительной гравировке, впечатление, что ошибка смещения копится.

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

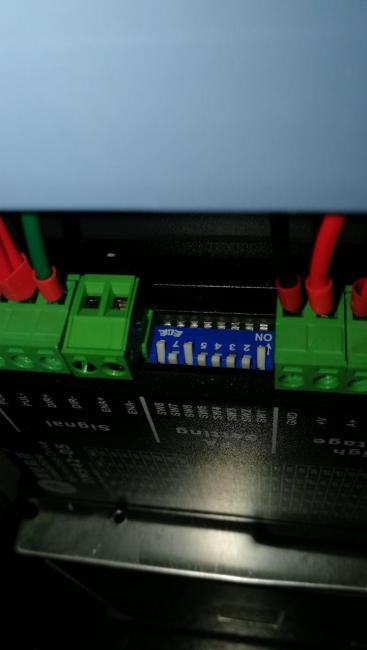

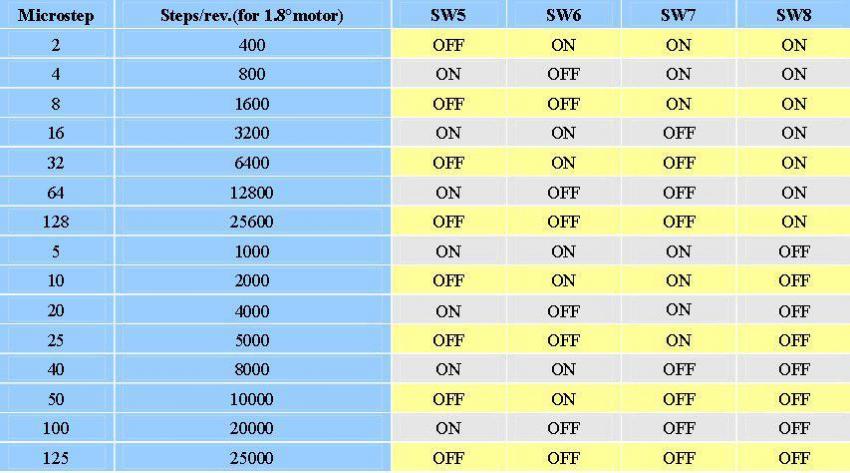

По Иронии только вчера Роберту сверял выставленные у меня ДИПы с табличкой присланной им. Для меня это всё тёмный лес.

В Рдворкс в симуляторе время гравировки 3 минуты, вроде не ошибается он с подсчетом, по факту 18 минут. Может перегрев идет и тормоза, больше трех пяти секунд на моторе пальцы не удержать, горячо. Ребята что нужно делать с ДИПами может понизить напряжение чуток, но как правильно это сделать?

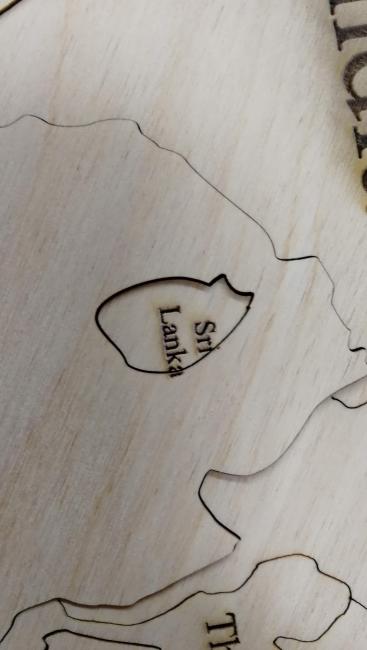

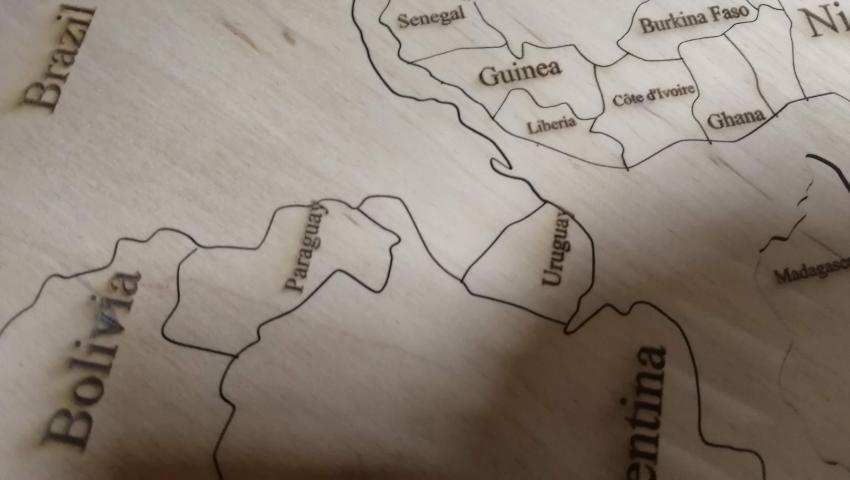

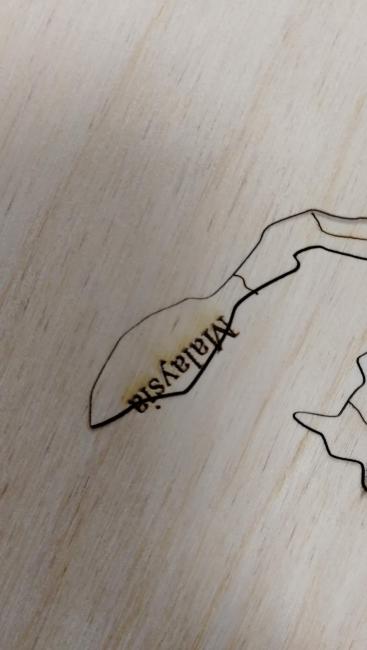

Запускал отдельно гравировку, потом через 10 минут рез, с первых же полос начал резать по гравировке, видимо гравировка сместилась, во время гравировки в течении 18 минут нажимал на паузы несколько раз для проверки накопления ошибки смешения.

У меня на обоих драйверах идентичные настройки, микрошаг: 32  тактов на оборот: 6400   ток выставлен пиковый 3.76  среднеквадратичный 2.69

Куда копать? Понизить ток и проверить? до какой величины понизить? Шаги менять?

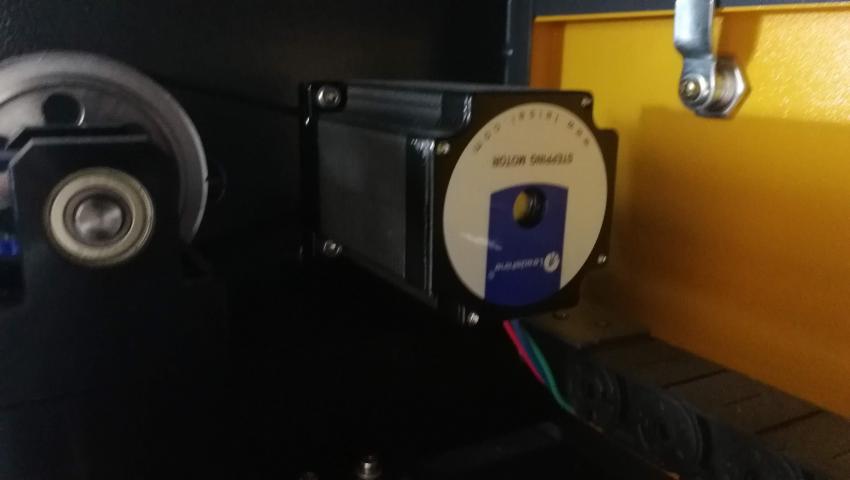

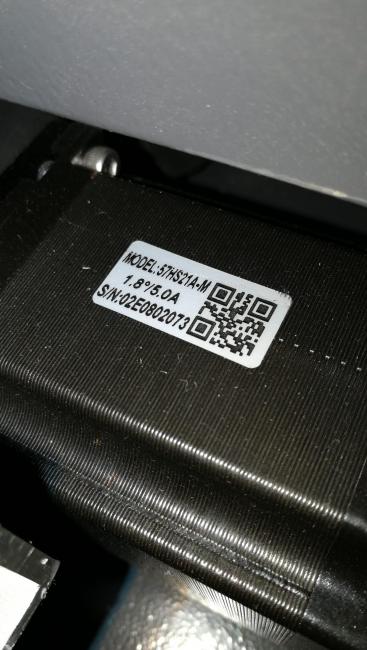

Оба мотора Leadshine 57HS21A-M

Павел рекомендует выставить на 2 ампера для начала, это какой ток, пиковый или среднеквадратичный на 2 выставить, на оба двигателя одинаковые значения ставить? А дальше с шагами неясно. Еще на форуме случай был когда помогла перепрошивка на ту же самую версию.



Моя RDC-V8.01.57

HMI-V4.50.00

Кто встречал эту или новее?

UPD Еще нашел без ответа на просторах интернета проблему: Ребята подскажите у кого контроллеры Ruida, по своей глупости подвигал каретку рукой, у меня сбились координаты рабочего поля, теперь при включении каретка улетает в стенну, аж мотор скрипит. Настройки сбрасывал, непомогло только хуже стало, все слетело и оси инвертировались. С танок 900*600, материнка RDC644XG



У меня пару раз при управлении с морды каретка ударялась об ость Y, после выхода из резки файла что-то с координатами происходило, писал на экране монитора по обоим осям 1000 и при ведении каретки к нулю в право вверх эти цифры уменьшались, происходил удар без автоматического отключения мотора. По идее после перезапуска станка эти инциденты не должны были сказаться на сути происходящего?







DQ542MA_ru драйвер.pdf


Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Понизил напряжение на обоих двигателях до среднеквадратичного 2.03. В файле удалил большую часть гравировальных элементов, оставив в основном только проблемные. Два раза запускал с разными масштабами композиции. Некоторые раннее пересекающиеся с резом гравировальные элементы расположились точно, а некоторые, которые ближе к концу задания гравировались всё равно пересеклись. Далее уменьшил шаг с 6400 до 5000, отправил на выполнение уменьшенное в масштабе задание: пересечений гравировки и реза стало больше. Скорости не больше 200 ставил все разы. Может нужно наоборот увеличить шаг?

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Насколько я понял у Вас потеря шагов. Для начала настройте рабочее поле и ускорения так чтобы не биться головой о раму.

Проверьте механику на подклинивание.

Теперь о ШД рабочая температура до 80*С , ток фазы заявленного ШД 5А https://ru.aliexpress.com/item/Stepper-Motor-Drive-2ph-5A-2-1NM-NEMA23-57mm-4-Wire-24-50VDC-For-CNC/32492122656.html. Следовательно на драйвере надо установить максимальный ток 4,2А а SW4 в положение OFF(половинный ток в режиме удержания). Что касается деления шага https://darxton.ru/wiki-article/mikroshagovyy-rezhim-shagovogo-dvigatelya/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, vasa29 сказал:

Насколько я понял у Вас потеря шагов. Для начала настройте рабочее поле и ускорения так чтобы не биться головой о раму.

Проверьте механику на подклинивание.

Теперь о ШД рабочая температура до 80*С , ток фазы заявленного ШД 5А https://ru.aliexpress.com/item/Stepper-Motor-Drive-2ph-5A-2-1NM-NEMA23-57mm-4-Wire-24-50VDC-For-CNC/32492122656.html. Следовательно на драйвере надо установить максимальный ток 4,2А а SW4 в положение OFF(половинный ток в режиме удержания). Что касается деления шага https://darxton.ru/wiki-article/mikroshagovyy-rezhim-shagovogo-dvigatelya/

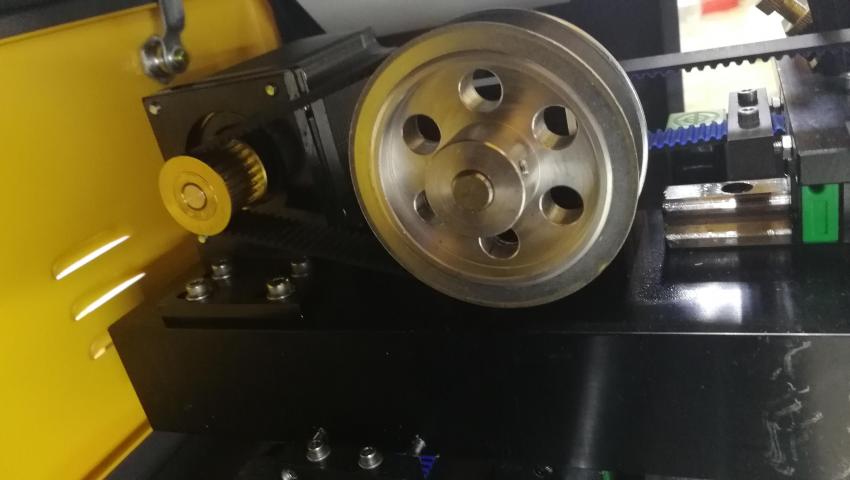

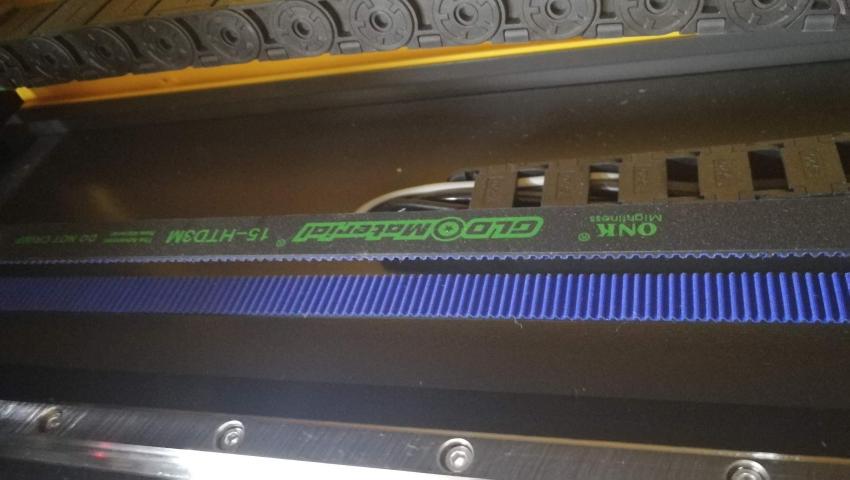

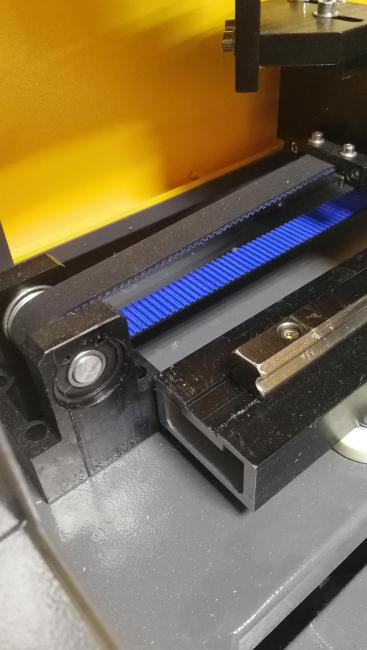

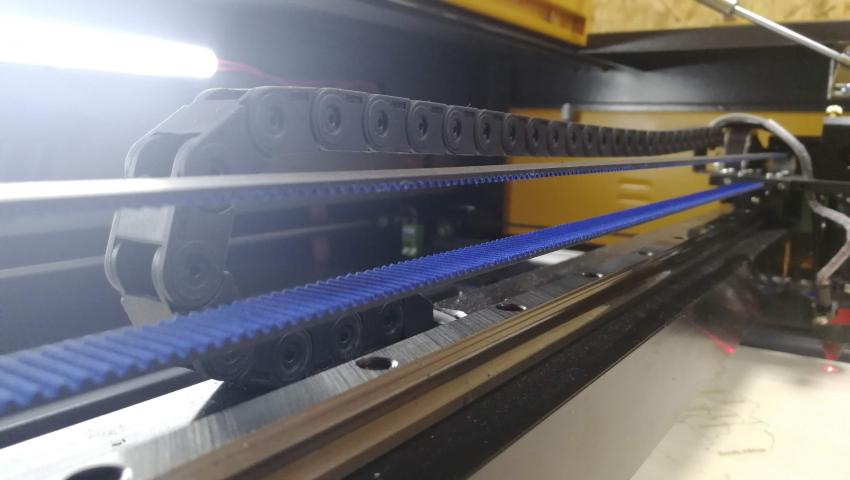

Всю механику с шестигранником прошел, всё туго, шкивы туго сидят. Потеря шагов сопровождается характерным треском ? У меня всё равномерно, без посторонних шумов. Увеличил ток на максимум, шаг изменил на 128000 (масштаб уменьшился вдвое) морду станка сбросил на заводские, SW4 всё время Off. Прыжок с 20 на 15 поставил в прошивке по оси Х., Всё это благодаря отзывчивым ребятам из телеграм канала нашего форума.Ззапустил задание жду.

ПС как именно настроить рабочее поле кто бы подсказал, был бы признателен. Это пункт меню Vendor settings ? там только максимальную скорость с 500 на 450 и прыжки с 20 на 15 поменял по совету Роберта.

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, 4elovek сказал:

Всю механику с шестигранником прошел, всё туго, шкивы туго сидят. Потеря шагов сопровождается характерным треском ? У меня всё равномерно, без посторонних шумов. Увеличил ток на максимум, шаг изменил на 128000 (масштаб уменьшился вдвое) морду станка сбросил на заводские, SW4 всё время Off. Прыжок с 20 на 15 поставил в прошивке по оси Х., Всё это благодаря отзывчивым ребятам из телеграм канала нашего форума.Ззапустил задание жду.

ПС как именно настроить рабочее поле кто бы подсказал, был бы признателен. Это пункт меню Vendor settings ? там только максимальную скорость с 500 на 450 и прыжки с 20 на 15 поменял по совету Роберта.

в мануале по руиде все есть,  нужно настройки со станка считать, после установить нужное и по новой туда их залить, и шаги там же настраиваются, а размер поля как и положение головы меняется в настройках rdworks, и еще мой вам совет, по пробовать резку/гравировку на меньшем задании, там линейку какую нибудь сделать или че нить не большое. у меня была потеря из за большой скорости перемещения головы от задания к заданию, драйвер терял координаты на большом задании, он и сейчас так же теряет, поэтому делаю меньшими заданиями и уменьшил скорость свободного полета головы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

57 минут назад, red_armyman сказал:

в мануале по руиде все есть,  нужно настройки со станка считать, после установить нужное и по новой туда их залить, и шаги там же настраиваются, а размер поля как и положение головы меняется в настройках rdworks, и еще мой вам совет, по пробовать резку/гравировку на меньшем задании, там линейку какую нибудь сделать или че нить не большое. у меня была потеря из за большой скорости перемещения головы от задания к заданию, драйвер терял координаты на большом задании, он и сейчас так же теряет, поэтому делаю меньшими заданиями и уменьшил скорость свободного полета головы

Благодарю, конечно вендор сеттингс и так и эдак пробуем аккуратно с товарищами из телеграм канала. Там больно не разгуляешься. шаг прыжка чуток и макс скорость меняю, ускорения не трогаю. Инструкция то изучена, только там же не говориться о том как действовать.



Может быть виной какая нибудь галочка, типа оптимизации путей в рдворкс, или коэффициент какой нибудь, как с М2 и форматом PLT "ошибка 1016-1000"

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Выставил максимальные токи на обоих драйверах, делитель  микрошага по дефолту 64000. файл экспортировал из корела в dxf далее импорт в рдворкс, далее разделил на слои две половины файла, далее обе половины залил на морду по юсб и с морды запустил задания. почти идеально, есть пару мест подозрительных, но пока можно их списать на горбатость тестовой фанеры ФК 4\4. Общий ход лазера, как показывает симулятор - 14,5 метров. общий файл 29 метров. Возможно на резе\гравировке больше 10-12 метров подряд копится погрешность некая, что выливается в итоге в смещение реза.

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 минут назад, 4elovek сказал:

Выставил максимальные токи на обоих драйверах, делитель  микрошага по дефолту 64000. файл экспортировал из корела в dxf далее импорт в рдворкс, далее разделил на слои две половины файла, далее обе половины залил на морду по юсб и с морды запустил задания. почти идеально, есть пару мест подозрительных, но пока можно их списать на горбатость тестовой фанеры ФК 4\4. Общий ход лазера, как показывает симулятор - 14,5 метров. общий файл 29 метров. Возможно на резе\гравировке больше 10-12 метров подряд копится погрешность некая, что выливается в итоге в смещение реза.

Охренеть как много телодвижений...  Ну раз так хорошо выполняет задание значит нужно так делать

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Парни, может имеет место быть проблема с драйвером? тупо на замену? На модель из ролика?





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 минут назад, 4elovek сказал:

Парни, может имеет место быть проблема с драйвером? тупо на замену? На модель из ролика?

если идет смещение по одной оси то возможно, при условии аналогичных моторов по осям, проверяется заменой драйверов с Х на У

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

39 минут назад, red_armyman сказал:

если идет смещение по одной оси то возможно, при условии аналогичных моторов по осям, проверяется заменой драйверов с Х на У

У вас подобная проблема вроде была, чем решилась? Точно поменять их местами!  По идее направление пересечения должно измениться, если вина драйвера.



у меня: DM542-05 https://ru.aliexpress.com/item/1/32674835677.html?spm=a2g0v.search0104.3.15.78147f03nSB0on&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_5730216_10696_10924_453_10084_10925_454_10083_10926_10618_10920_10921_10922_10307_10301_537_5729716_536_5733216_5733316_10059_10884_10889_10929_10887_100031_5733416_5733116_321_322_10915_10103_10914_10911_5733516_10910_5733616%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=8784ea98-f2ac-4a19-8db7-3837e329a50a&algo_expid=8784ea98-f2ac-4a19-8db7-3837e329a50a-2

В видео Александр говорит про: LC2054DA https://ru.aliexpress.com/item/Lichuan-42-57/32924307357.html?spm=a2g0v.search0104.3.1.5a3d7516aOR2Gf&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_5730216_10696_10924_453_10084_10925_454_10083_10926_10618_10920_10921_10922_10307_10301_537_5729716_536_5733216_5733316_10059_10884_10889_10929_10887_100031_5733416_5733116_321_322_10915_10103_10914_10911_5733516_10910_5733616%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=e87b57ae-5ed4-4da3-83bf-ab2b09d3908a&algo_expid=e87b57ae-5ed4-4da3-83bf-ab2b09d3908a-0

Вроде одинаковы по параметрам, в чем разница то?

Изменено пользователем 4elovek

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

51 минуту назад, 4elovek сказал:

У вас подобная проблема вроде была, чем решилась? Точно поменять их местами!  По идее направление пересечения должно измениться, если вина драйвера.



у меня: DM542-05 https://ru.aliexpress.com/item/1/32674835677.html?spm=a2g0v.search0104.3.15.78147f03nSB0on&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_5730216_10696_10924_453_10084_10925_454_10083_10926_10618_10920_10921_10922_10307_10301_537_5729716_536_5733216_5733316_10059_10884_10889_10929_10887_100031_5733416_5733116_321_322_10915_10103_10914_10911_5733516_10910_5733616%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=8784ea98-f2ac-4a19-8db7-3837e329a50a&algo_expid=8784ea98-f2ac-4a19-8db7-3837e329a50a-2

В видео Александр говорит про: LC2054DA https://ru.aliexpress.com/item/Lichuan-42-57/32924307357.html?spm=a2g0v.search0104.3.1.5a3d7516aOR2Gf&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_5730216_10696_10924_453_10084_10925_454_10083_10926_10618_10920_10921_10922_10307_10301_537_5729716_536_5733216_5733316_10059_10884_10889_10929_10887_100031_5733416_5733116_321_322_10915_10103_10914_10911_5733516_10910_5733616%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=e87b57ae-5ed4-4da3-83bf-ab2b09d3908a&algo_expid=e87b57ae-5ed4-4da3-83bf-ab2b09d3908a-0

Вроде одинаковы по параметрам, в чем разница то?

уменьшил скорость перелета свободного от задания к заданию, и отправляю меньше заданий одновременно. разницу лучше по даташиту смотреть а не по алику, китайцы пишут не всегда то что есть

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На максимальных токах движок может сгореть по перегреву - контролируйте рукой, если рука не терпит (примерно 70-80 градусов), то снижайте. 80 градусов, имхо, почти максимум для шаговиков.

Вы меняли местами драйверы, были улучшения? Скорости холостых переходов снизили? Ускорение и торможение снизили?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

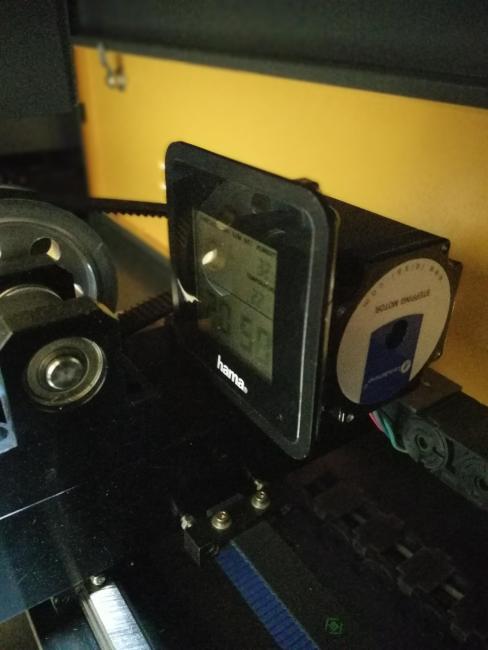

Пока только модернизировал мониторинг температуры.

Наверно сразу можно в раздел юмор скопировать сообщение.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
