Подъемный стол не останавливается (движок YYCJ80-30)

Рекомендуемые сообщения

Ребята, помогайте.

Сегодня произошла такая беда, подъемный стол у меня регулируется через тумблер.

Сегодня перестал останавливаться при среднем положении. В среднем положении и в положении вниз стол идет вниз. В положении вверх стол идет вверх.

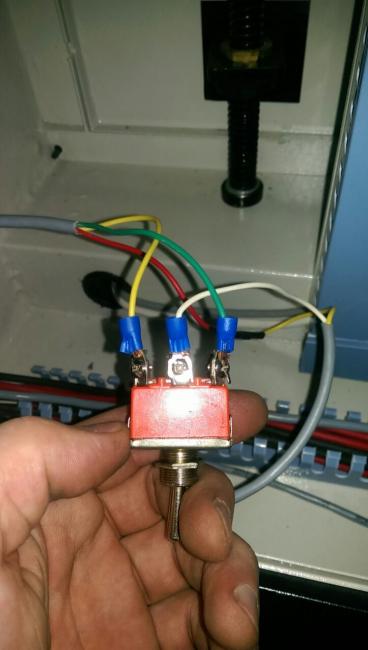

Вот фото тумблера.

Если скинуть желтый проводок, то вообще не двигается.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Отсоедени контакты и проверь сам тумблер для начала! Там ничего сложного)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Тумблер ставил от другого станка (рабочего), ситуация такая же.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Какой движок? Однофазный конденсаторный?
Можете набросать схему проводки?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, PavelK сказал:

Какой движок? Однофазный конденсаторный?

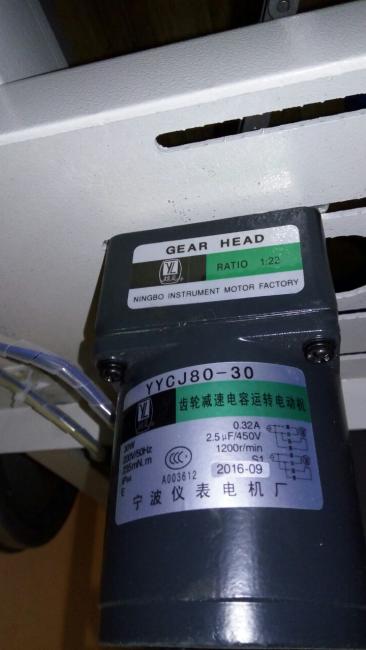

Вот мотор.

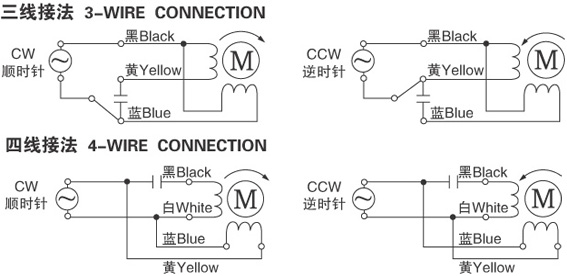

Вот схема. У меня 3 провода


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@WillForce   скажите какие цвета и сколько проводов выходят с двигателя (должно быть либо 3 либо 4), скажу что проверять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Только что, PavelK сказал:

@WillForce   скажите какие цвета проводов выходят с двигателя (должно быть либо 3 либо 4), скажу что проверять.

С двигателя выходит 3 провода. Желтый, синий и черный

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@WillForce  значит дело в самом тумблере. Вы могли при установке другого не правильно подключить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Только что, PavelK сказал:

@WillForce  значит дело в самом тумблере. Вы могли при установке другого не правильно подключить.

Тумблер снял с другого станка, он точно такой же. Подключение делал анологично

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@WillForce  попробуйте скинуть сначала белый потом зелёный провод с тумблера - должен двигаться лишь в одну сторону в зависимости от снятого провода, если это так, то дело однозначно в тумблере.

ОСТОРОЖНО! Там 220!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Если скинуть зеленый с тумблера, то двигается и в верх и вниз. Если оставить зеленый и белый то ничего не происходит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Придётся вам рисовать схему проводки полностью и разбираться, т.к. походу у вас где-то коротит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, PavelK сказал:

Придётся вам рисовать схему проводки полностью и разбираться, т.к. походу у вас где-то коротит.

Возможно где-то и коротнуло, но как теперь проверить двигатель

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@WillForce  в месте соединения проводов и двигателя рассоедините,  между жёлтым и синим поставьте конденсатор,

на чёрный ноль, на жёлтый фазу - движок должен закрутиться, если фазу на синий, то движок закрутиться в другую сторону.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Двигатель рабочий, Вам переключатель надо звонить.

Открутите белый и по очереди коснитесь зеленого и желтого

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Всем спасибо, завтра проверю и отпишу.

Вопрос созрел по ходу. Можно ли к плате Ruida 6442G подключить этот двигатель, чтобы управлять с панели управления, и как это сделать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поставьте шаговый двигатель вместо этого и тогда можно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Обязательно ли нужен драйвер?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да. Можно простейший тыщи за 3.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

10 часов назад, vasa29 сказал:

Двигатель рабочий, Вам переключатель надо звонить.

Открутите белый и по очереди коснитесь зеленого и желтого

1. Положение тумблера по центру: открутил белый провод, стол движется вниз. Касаюсь зеленого провода, ничего не происходит, касаюсь желтого, стол начинает движение вверх

2. Положение тумблера вверх: открутил белый провод, стол движется вниз. Касаюсь зеленого провода, ничего не происходит, касаюсь желтого, стол начинает движение вверх, касаюсь центра стол движется вверх

3. Положение тумблера вниз: открутил белый провод, стол движется вниз. Касаюсь зеленого провода, ничего не происходит, касаюсь желтого, стол начинает движение вверх, касаюсь центра ничего не происходит

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Все дело в фазе. Перевернул вилку в розетке, все заработало

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@WillForce нет! Проверяйте проводку, у вас коротыш на корпус. Начните с отключения двигателя и подключения по схеме, что бы убедиться, что его работа не зависит от фазы.

Можно теоретически проверить наличие коротыша - подопытного попросить взяться (а лучше использовать тестер)  за проводящую часть батареи и корпуса при разных положениях вилки, покажет больше 3 вольт - кз. УЗО хоть стоит? Станок заземлён?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Да похоже кузов не заземлен, а зеленый на землю коротит

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, vasa29 сказал:

Да похоже кузов не заземлен, а зеленый на землю коротит

Ситуация следующая. Когда вилку переворачиваю, между корпусом и заземление показывает 220 В. Когда заземление подсоединено, движок работает не правильно, как описал выше. Когда заземление отключаю, работает нормально.

Кузов как раз таки заземлен.

Пока не понял где и как фаза садится на корпус.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
