Подстроечный резистор

[Иван9 0]

Здравствуйте! Помогите, пожалуйста, разобраться. У меня в блоке hy-t60 два подстроечных резистора, один повышает или понижает ток, за что отвечает второй?

[Шерлок 29]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Aman - апгрейд для программного управления скоростью вращения шпинделя
• Блок розжига лазера HY-TR-W2
• Блок розжига - MYJG-50 50W CO2 -
• Измерение тока трубки с помощью мультиметра
• Подключение блока и платы

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 465]

Этого никто не знает.
Лучше его не трогай.
Но если не терпится, покрути, потом расскажешь. )

Могу предположить, что он определяет порог максимального тока, выше которого регулировка невозможна ... или параметры минимального напряжения/тока розжига трубы.

[Иван9 0]

К сожалению уже накрутил(

Может все-таки кто-нибудь знает?

[Dan 465]

6 часов назад, Иван9 сказал:

К сожалению уже накрутил(

И обороты не считал? .. Зачем?
А если накрутил, то что изменилось?

Изменено 28 апреля пользователем Dan

[Иван9 0]

1 час назад, Dan сказал:

И обороты не считал? .. Зачем?
А если накрутил, то что изменилось?

Обороты сначала считал, потом сбился , как обычно бывает)) менялся ток, но не так значительно , как при настройке другого потенциометра. В итоге я остановил эксперименты и решил спросить на форуме, т.к. переживаю за трубку. Еще заказал новый блок, а старый хотелось бы восстановить. Просто странно, что до сих пор никто не знает, что со вторым потенциометром делать)) 25-ый год на дворе) спрашивал у лазеркат, они сказали, что в зависимости от модели, второй отвечает за грубую настройку тока..

[PavelK 1,536]

51 минуту назад, Иван9 сказал:

пор никто не знает, что со вторым потенциометром делать)) 25-ый год на дворе)

Блоков разновидностей очень много и внутри от версии к версии отличаются - безполезное дело.
А настраивать остальное, кроме тока, без испытательного стенда невозможно и чревато.
Второй может отвечать за ток предрозжига либо напряжение.

[Dan 465]

1 час назад, Иван9 сказал:

Просто странно, что до сих пор никто не знает, что со вторым потенциометром делать))

В разных моделях бывает разное количество потенциометров.
Мне попадались модели и с пятью аналогичными потенциометрами.
Допускается крутить только один, если ты точно знаешь, что это он, остальное лучше не трогать.

Изменено 28 апреля пользователем Dan

[Иван9 0]

28.04.2025 в 22:50, Dan сказал:

В разных моделях бывает разное количество потенциометров.
Мне попадались модели и с пятью аналогичными потенциометрами.
Допускается крутить только один, если ты точно знаешь, что это он, остальное лучше не трогать.

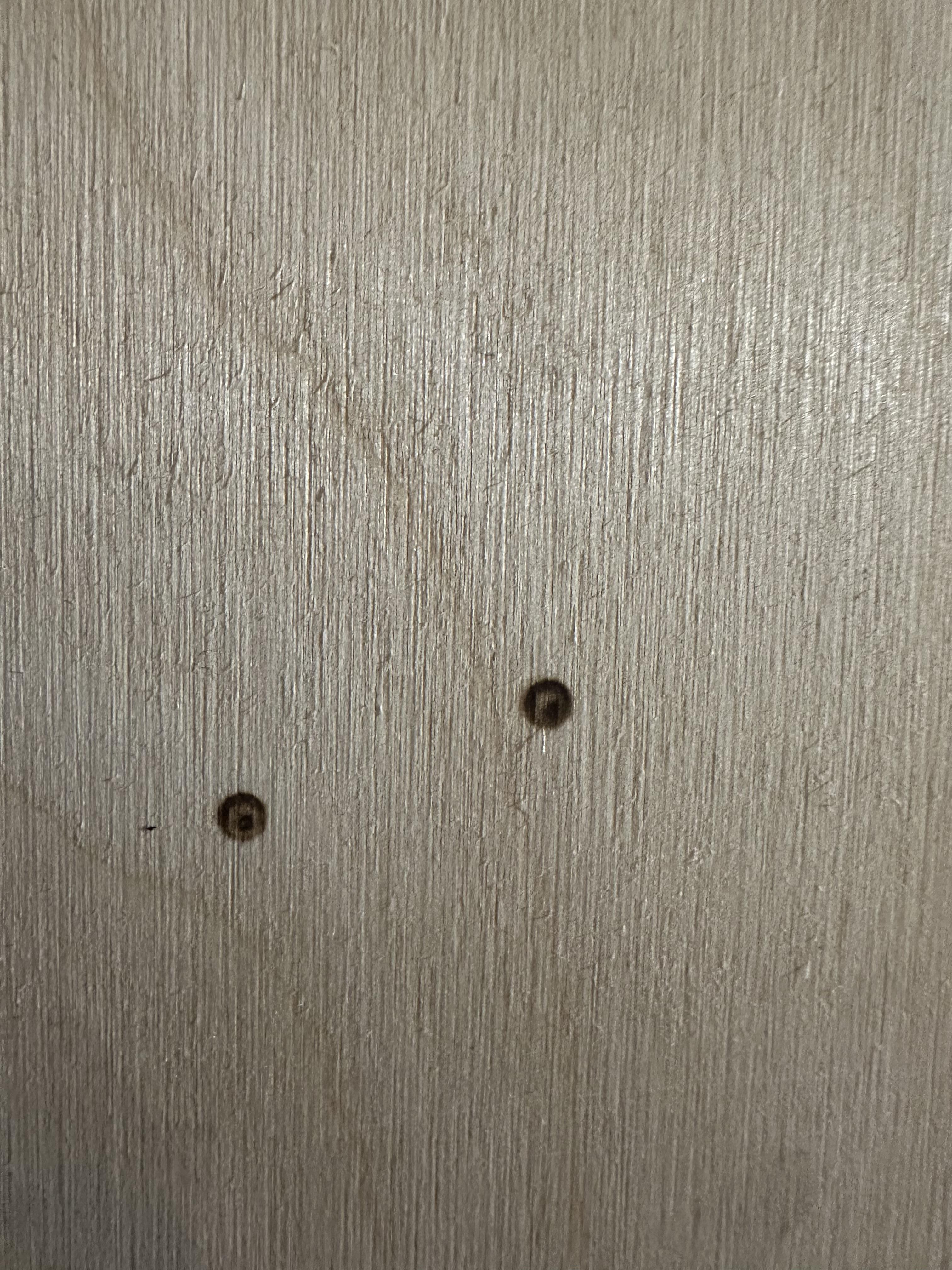

В итоге поставил новую трубу и новый блок розжига. Трубка lasea cl1200 60w. Выставил на блоке 22mA. Пластик 1,5мм на полной мощности не прорезает. В чем может быть проблема? Вот такая мода

[PavelK 1,536]

Такое ощущение что она бубликом. Попробуйте на разных мощностях и подпишите какая на какой.
Кроме этого с зеркалами, линзой всё впорядке? Ну и может банально фокусное расстояние не то?

[Иван9 0]

2 минуты назад, PavelK сказал:

Такое ощущение что она бубликом. Попробуйте на разных мощностях и подпишите какая на какой.
Кроме этого с зеркалами, линзой всё впорядке? Ну и может банально фокусное расстояние не то?

Это на максимальной мощности. На 30 вообще ничего не видно практически)

может амперметр у меня глючный, такое может быть?

[PavelK 1,536]

Только что, Иван9 сказал:

может амперметр у меня глючный, такое может быть?

Может быть. А мощность как выставляете?

[Иван9 0]

2 минуты назад, PavelK сказал:

Может быть. А мощность как выставляете?

Мощность на станке. У меня на М2



[Иван9 0]

11 часов назад, Иван9 сказал:

Мощность на станке. У меня на М2



Оказался амперметр глючный. Сегодня взял у товарища, подключил и оказалось ток не правильный был, сильно низкий. Благодарю за помощь

[Dan 465]

15 часов назад, Иван9 сказал:

Вот такая мода

Запись тока выполняется при длительном пульсе - 1-2 с.
Миллиамперметр лучше использовать аналоговый, стрелочный или проверенный мультиметр в режиме измерения миллиампер.

Вот ещё:



Изменено 6 мая пользователем Dan

[Иван9 0]

06.05.2025 в 13:35, Dan сказал:

Запись тока выполняется при длительном пульсе - 1-2 с.
Миллиамперметр лучше использовать аналоговый, стрелочный или проверенный мультиметр в режиме измерения миллиампер.

Вот ещё:

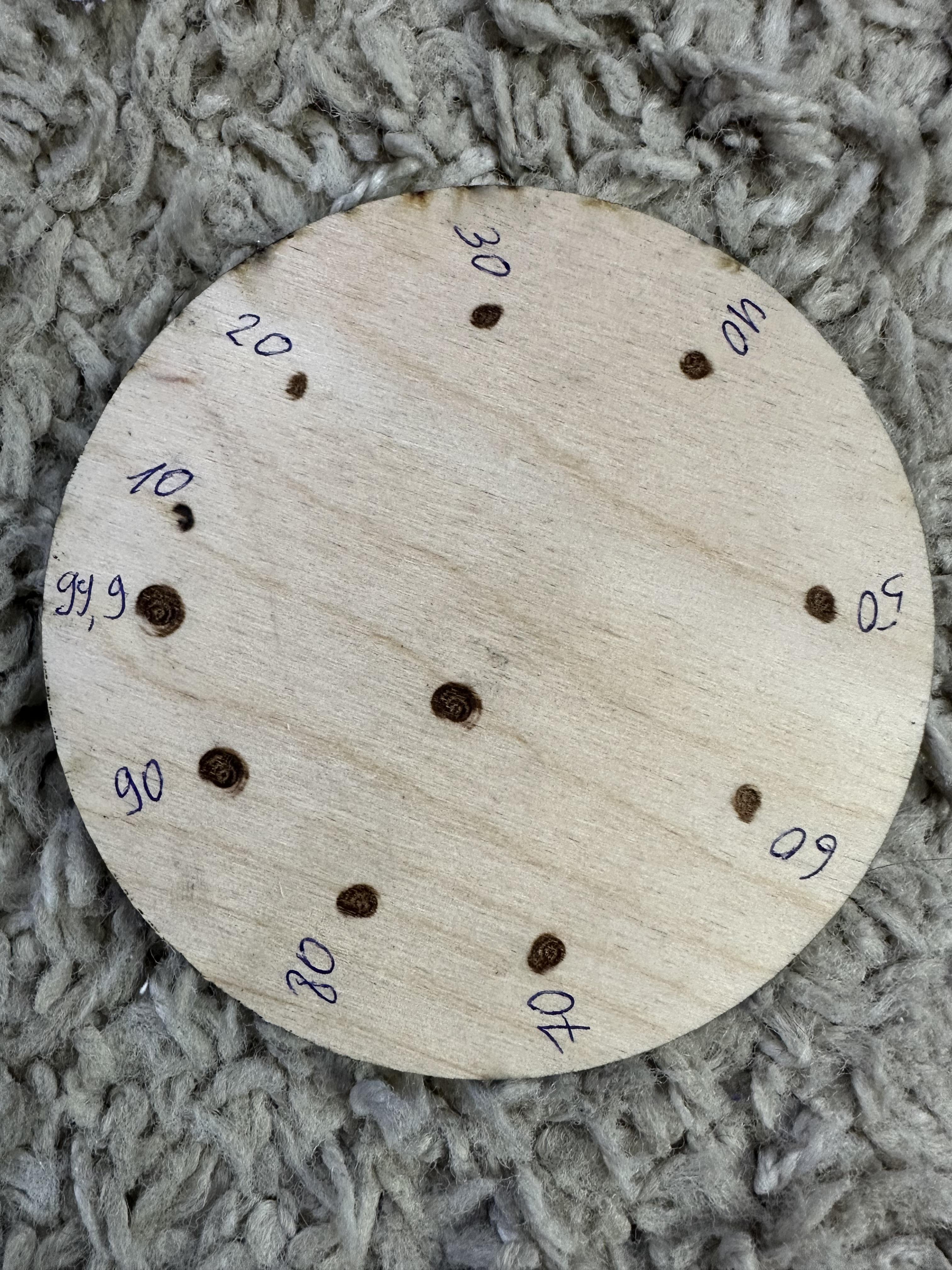

Еще у меня вопрос. В разных местах поля, вырезает по разно, где-то глубже, где-то меньше. Это от юстировки зависит или еще что-то может быть?

[Dan 465]

1 час назад, Иван9 сказал:

А токи?
Но уже понятно, что трубу на замену.

[Иван9 0]

6 минут назад, Dan сказал:

А токи?
Но уже понятно, что трубу на замену.

Как на замену? Почему? Она же новая…

ппц..

[Dan 465]

39 минут назад, Иван9 сказал:

Как на замену? Почему? Она же новая…

ппц..

По отпечаткам она не похожа на новую.
И я жду информацию по токам на каждой мощности.

[Иван9 0]

12 минут назад, Dan сказал:

По отпечаткам она не похожа на новую.
И я жду информацию по токам на каждой мощности.

Хорошо. Я сброшу после выходных.

[Иван9 0]

08.05.2025 в 12:55, Dan сказал:

По отпечаткам она не похожа на новую.
И я жду информацию по токам на каждой мощности.

Добрый день! У меня к Вам вопрос, можно ли чистить выходное зеркало самой трубки растворителем 646? И остальные зеркала и линзу

[Dan 465]

2 минуты назад, Иван9 сказал:

Добрый день! У меня к Вам вопрос, можно ли чистить выходное зеркало самой трубки растворителем 646? И остальные зеркала и линзу

Народ чистил, и про минусы не говорил. Я сам не использовал этот растворитель, я уже 11 с лишним лет чищу исключительно ацетоном, как по мне - это наилучший результат.
646 растворитель зеркалу в трубе и линзе точно не повредит, а с зеркалами надо экспериментировать. Молибден может никак не отреагирует, а Si покрытие может.

[Иван9 0]

5 минут назад, Dan сказал:

Народ чистил, и про минусы не говорил. Я сам не использовал этот растворитель, я уже 11 с лишним лет чищу исключительно ацетоном, как по мне - это наилучший результат.
646 растворитель зеркалу в трубе и линзе точно не повредит, а с зеркалами надо экспериментировать. Молибден может никак не отреагирует, а Si покрытие может.

Благодарю за ответ!
