Подключение блока и платы

[alerma1990 0]

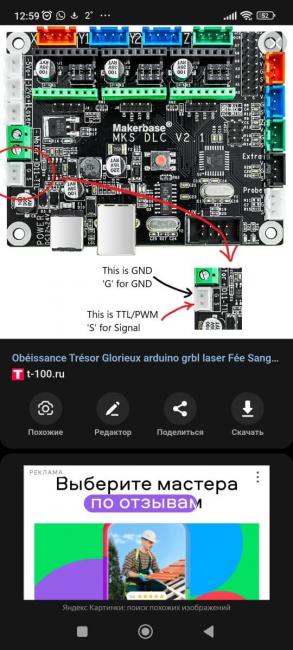

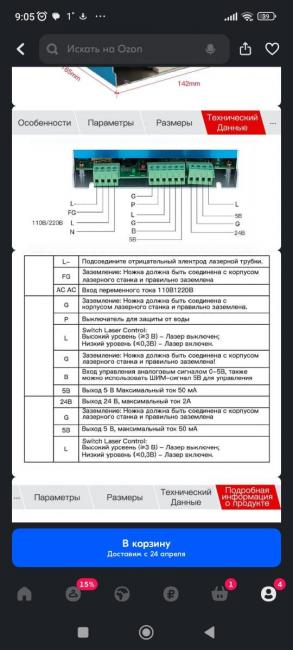

Всем привет. Может кто подскажет как правильно подключить, начитался столько информации, что сам себя уже запутал. Собираю CO2 станок, за основу взят диодный станок, увеличил рабочее поле, теперь нужно связать плату и блок питания, куда что подключить? Вот так или нет? "B" на блоке к ttl-s,и "g" рядом с "B" на ttl g.

[Шерлок 29]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Подключение концевого выключателя к Ruida
• Отключение лазера
• CO2 станок не режет вектор. Глюк?
• Скачки мощности при гравировке

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 464]

На этой плате нет раздельного сигнала включения и мощности. Только ШИМ. На БВН перемычка на +5в/H, а от платы ШИМ идёт на IN/gnd
Но будет ли работать данных БВН при подаче низкого уровня на L, не знаю, ибо на нём нет режима включения по высокому уровню.

Надо проверить, думаю, взлетит.

Но мне такое не нравится, ибо по факту, режим включения лазера будет работать постоянно с момента подачи питания на станок/плату/блок розжига .. )
Всё остальное будет управляться только мощностью по ШИМ.

Изменено 25 марта, 2024 пользователем Dan

[alerma1990 0]

16 часов назад, Dan сказал:

На этой плате нет раздельного сигнала включения и мощности. Только ШИМ. На БВН перемычка на +5в/H, а от платы ШИМ идёт на IN/gnd
Но будет ли работать данных БВН при подаче низкого уровня на L, не знаю, ибо на нём нет режима включения по высокому уровню.

Надо проверить, думаю, взлетит.

Но мне такое не нравится, ибо по факту, режим включения лазера будет работать постоянно с момента подачи питания на станок/плату/блок розжига .. )
Всё остальное будет управляться только мощностью по ШИМ.

Я как понимаю на бвн на L нужно попробовать подать с платы с ножки TTL-S? А какая есть еще альтернатива по плате ну кроме Ruida и подобного, хочу для начала посмотреть бюджетно что получится, а потом готов купить что то посерьезнее ))

[alerma1990 0]

1 час назад, alerma1990 сказал:

Я как понимаю на бвн на L нужно попробовать подать с платы с ножки TTL-S? А какая есть еще альтернатива по плате ну кроме Ruida и подобного, хочу для начала посмотреть бюджетно что получится, а потом готов купить что то посерьезнее ))

Вот тут есть схема по которой поджигается лазер на ардуино, pwm ножка 2 (цифровой пин), на моей плате это будет ttl ножка s или нет?

[Dan 464]

9 часов назад, alerma1990 сказал:

Вот тут есть схема

На этой схеме другой блок розжига. Его можно активировать как низким, так и высоким уровнем.
С платы MKS идёт только управление мощностью ШИМом и всё.

Изменено 26 марта, 2024 пользователем Dan

[alerma1990 0]

25.03.2024 в 19:33, Dan сказал:





25.03.2024 в 19:33, Dan сказал:

Но мне такое не нравится, ибо по факту, режим включения лазера будет работать постоянно с момента подачи питания на станок/плату/блок розжига .. )

Я как понял блок нужно будет включать только после запуска программы, а так будет сразу шмалять при включении в разетку

[Dan 464]

15 часов назад, alerma1990 сказал:



Я как понял блок нужно будет включать только после запуска программы, а так будет сразу шмалять при включении в разетку

Я же сказал, что только режим включения лазера будет активирован, но если по ШИМ придёт сигнал нулевой мощности, луча не будет.

[alerma1990 0]

29.03.2024 в 08:53, Dan сказал:

Я же сказал, что только режим включения лазера будет активирован, но если по ШИМ придёт сигнал нулевой мощности, луча не будет.

Все подключил, два дня с тестером сидел, но нашел на плате нужные сигналы, только вот беда, бвн максимум выдает 16ма, а для трубы нужно 18ма, и режет фанеру 3 мм только на скорости 4 мм в секунду, мощность 70%. В блоке крутил резистор он на максимуме, вот думаю блок другой нужен или чего то не хватает, юстировал все идеально, фокус вроде тоже норм, только после диодного лазера этот такое ощущение что режет очень толстой линией.

[Dan 464]

4 часа назад, alerma1990 сказал:

бвн максимум выдает 16ма, а для трубы нужно 18ма,

18 мА, это рабочий ток или максимальный?
Максимальную мощность и ток блока розжига можно проверить, подав на IN  +5v. А потом уже думать, оно так работает, или по ШИМ не прилетает сигнал максимальной мощности.

Изменено 2 апреля, 2024 пользователем Dan

[alerma1990 0]

23 часа назад, Dan сказал:

18 мА, это рабочий ток или максимальный?
Максимальную мощность и ток блока розжига можно проверить, подав на IN  +5v. А потом уже думать, оно так работает, или по ШИМ не прилетает сигнал максимальной мощности.

16 ма выдает при подключеном тестере в разрыв провода земли на трубку и нажатии на кнопку тест, должно показывать максимум МАмпер по отдаче бвн. у меня подключен шим, и нашел 1 ножку на плате которая при запуске станка подает сигналы до 5v(если гравировка то постоянно скачет напруга, то что надо я думаю)), вот оттуда у меня идет провод на in( ранее писал что почти 2 дня искал)))

[Dan 464]

2 часа назад, alerma1990 сказал:

16 ма выдает при подключеном тестере в разрыв провода земли на трубку и нажатии на кнопку тест, должно показывать максимум МАмпер по отдаче бвн.

Нихрена не понял.
Вы вот так сделали - "Максимальную мощность и ток блока розжига можно проверить, подав на IN  +5v "?

[alerma1990 0]

21 час назад, Dan сказал:

Нихрена не понял.
Вы вот так сделали - "Максимальную мощность и ток блока розжига можно проверить, подав на IN  +5v "?

как вы пишите на in подать 5v чтобы проверить, тоже самое же будет если нажать кнопку тест с подключенным амперметром(в моем случае тестером) к минусовому проводу должно показать максимальное значение сколько выдает бвн. Крутил бвн на максимум он при нажатой кнопке максимум выдает 16ма, а производитель трубки пишет, что для неё ток нужен 18ма. Мне для начала  нужно понять, 2ма до нормы это сильная нехватка ампеража для разгона трубки?

[Dan 464]

1 час назад, alerma1990 сказал:

как вы пишите на in подать 5v чтобы проверить, тоже самое же будет если нажать кнопку тест с подключенным амперметром

Поясняю.
С вынутой сигнальной колодкой при нажатии на кнопку тест, блок розжига активирует луч на мощности примерно 40-45%. Что бы получить от него максимальную мощность, необходимо на IN подать +5v. и так уже его настраивать, ибо никто не знает, как у вас ШИМ инициирует максимальную мощность.

А вообще, мой вам совет, поставьте нормальный контроллер, а не вот это вот .. ))

2 часа назад, alerma1990 сказал:

Мне для начала  нужно понять, 2ма до нормы это сильная нехватка ампеража для разгона трубки?

Нормально ... возможно ... )))
Мы же не знаем ни излучатель, ни блок розжига ... )

[alerma1990 0]

19 часов назад, Dan сказал:

Поясняю.
С вынутой сигнальной колодкой при нажатии на кнопку тест, блок розжига активирует луч на мощности примерно 40-45%. Что бы получить от него максимальную мощность, необходимо на IN подать +5v. и так уже его настраивать, ибо никто не знает, как у вас ШИМ инициирует максимальную мощность.

А вообще, мой вам совет, поставьте нормальный контроллер, а не вот это вот .. ))

Нормально ... возможно ... )))
Мы же не знаем ни излучатель, ни блок розжига ... )

Спасибо буду пробовать так. Да наверно шим дает немного не тот сигнал, буду заказывать контроллер на озоне. Склоняюсь к руйде, может поскажете что то оптимальнее ее есть что то? Спасибо кстати вам за ответы большое)

[Dan 464]

23 минуты назад, alerma1990 сказал:

Склоняюсь к руйде, может поскажете что то оптимальнее ее есть что то?

Есть анолог/копия Ruida:
https://vk.com/wall-183996365_2926
Распознаётся, как RDC6445G .. ))) Работает по отзывам стабильно. Но сам я её не видел и тыкал.

[KRILLzolotov 2]

ну не Nano M2 конечно, но тоже слышал что ошибок не выдаёт
