Лазерный целеуказатель. Самостоятельная установка

[Alexlos1992 0]

Товарищи, всем привет!

Многие отказывались от этой приблуды, но я понимаю, что мне она ох как нужна)

На али нашел такой комплект  установки, но блин, в электрике я слабоват, вдруг есть специалисты, которые уже проходили своими шагами этот путь и устанавливали подобную приблуду на станок.

Буду благодарен подсказкам, что, как и куда подключать. Ну или хотя бы направление, в какую сторону копать!

Изменено 5 сентября, 2024 пользователем Alexlos1992

[PavelK 1,529]

Здравствуйте.
Контроллер какой?  Ищите выходы gnd и 5V  (должны рядом быть)  чёрный от указки к gnd, красный к 5V.
В идеале отдельный блок питания - обычная дешёвая usb зарядка на 5 Вольт, либо покупайте комплект уже с блоком питания.

[Dan 464]

35 минут назад, PavelK сказал:

Контроллер какой?  Ищите выходы gnd и 5V  (должны рядом быть)

Не надо этого делать.
При переломе и замыкании провода в "змее" контроллер в лучшем случае будет уходить в перезагрузку по причине вываливания БП в защиту, либо вылетает внутренний импульсный понижающий стабилизатор на 5v.
Я уже устал их перепаивать по данной причине.

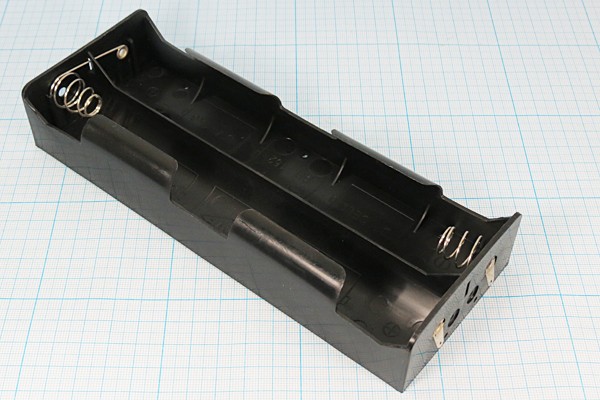

Если народу так важна указка, то подключать её только от отдельного источника питания. БВН для этого так же нежелателен.

[Alexlos1992 0]

2 часа назад, PavelK сказал:

Контроллер какой?

Ruida 7132

Может бред спрошу, а если запитать указку от плафона освещения, который внутри станка?)

[Dan 464]

1 час назад, Alexlos1992 сказал:

Может бред спрошу, а если запитать указку от плафона освещения, который внутри станка?)

А питание плафона какое?
Данная лазерная указка на 5v.

Изменено 5 сентября, 2024 пользователем Dan

[Alexlos1992 0]

4 часа назад, Dan сказал:

А питание плафона какое?
Данная лазерная указка на 5v.

Залезу, посмотрю....

Имеет ли принципиальное значение от чего питается плафон? Из ваших предыдущих сообщений, понял что судя по всему имеет)

Изменено 5 сентября, 2024 пользователем Alexlos1992

[PavelK 1,529]

https://aliexpress.ru/item/1005004323370859.html
а лучше вызовите электрика или кто хоть чуть разбирается...



[Dan 464]

4 часа назад, PavelK сказал:

или кто хоть чуть разбирается...

Хоть чуть иногда бывает страшнее, чем полный ноль ..

[Alexlos1992 0]

14 часов назад, Dan сказал:

Хоть чуть иногда бывает страшнее, чем полный ноль ..

А есть ли какие-то схемы или описание, как это реализовано на станках с завода?

[Dan 464]

12 часов назад, Alexlos1992 сказал:

А есть ли какие-то схемы или описание, как это реализовано на станках с завода?

Вы, таки, желаете войти в тёмную комнату с оголёнными проводами ?...
Ну .. ок ..
 - В блок розжига - G и +5v (не советую)
 - В контроллер - любая клемма GND и любая клемма +5V (не советую)

Понятие "с завода" тут весьма относительно, ибо данные подключения некорректны по определению.

Изменено 7 сентября, 2024 пользователем Dan
