Здравствуйте.

Станок Raylogic 11G 530, контроллер Ruida 6332G. Перестал работать концевой датчик по оси X (каретка при уходе в 0 пытается ехать дальше него).

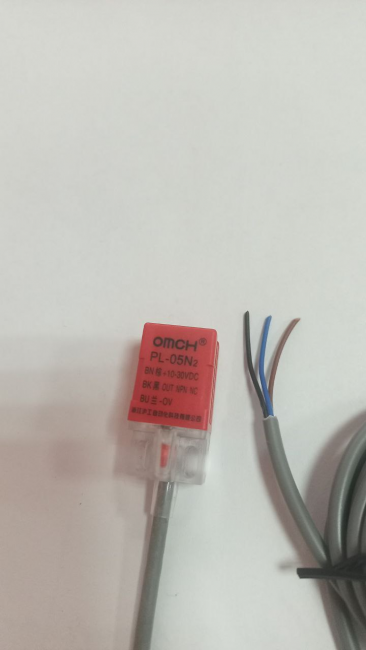

Были куплены на замену вот такие индуктивные датчики


На прежних было 2 провода, но контакта 3, на этих 3 провода - как правильно подключить к этому контроллеру?
Предполагаю, что коричневый +, синий -, черный сигнал, но гложат сомнения его в Limit X- или Limit X+ ? И можно ли коричневый к +24 Вольт от разъема CN2 взять, когда в разъеме концевых датчиков написано +5 Вольт?









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Синий - минус
Коричневый - +24v
Чёрный - сигнал в Х-
Так же учитывайте ,что датчик вы купили NC, следовательно,  в заводских настройках поменять тип датчика по данной оси.
А вы проверили родной концевик на предмет работы второй пары контактов? Ибо могло быть достаточно, банально, переткнуть один провод с клеммы NO в клемму NC и в заводских настройках поменять тип датчика по данной оси.

Так же надо проверить, на каком расстоянии от железяки срабатывает данный датчик - расстояния срабатывания у них разные.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте.

20 часов назад, Ily сказал:

И можно ли коричневый к +24 Вольт от разъема CN2 взять, когда в разъеме концевых датчиков написано +5 Вольт?

Нет, эта плата не толерантна по входу к большему, чем 12Вольт. Некоторое время поработает, потом выгорит с учётом того, что датчик NPN NC т.е. напряжение будет на контакте постоянно когда датчик неактивен.

НО ваши датчики достаточно примитивны и от 5 Вольт должны заработать. Так же учтите, что у них (и прочих закосов под Omron) крайне низкая повторяемость (т.е. домашнее положение/ресет будет "гулять" в пределах миллиметра или как повезёт).

И учитывая, что датчик по X, то возможно просто проблема с проводкой до него, а не с самим концевиком.

12 часов назад, Dan сказал:

  в заводских настройках поменять тип датчика по данной оси.

Vendor settings -> пароль RD8888, вверху выбрать ось нужную, не забыть нажать Read, в списке Limitter polarity поставить Positive и нажать Write,
НО так же нужно будет в разъёме поставить перемычку между GND и X+.

12 часов назад, Dan сказал:

от железяки срабатывает данный датчик - расстояния срабатывания у них разные.

И ещё вопрос как автор вообще его поставил... На оси X нет вроде бы штатной ответной части под индуктивные датчики =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

43 минуты назад, PavelK сказал:

нужно будет в разъёме поставить перемычку между GND и X+.

Не нужно. В данном контроллере активация обратного датчика выполняется отдельно от  датчика аппаратного нуля.
В контроллерах RDC6445S/G добавили  и отдельную настройку типа обратного датчика. Т.е. На одной оси могут стоять и NC и NO одновременно совершенно произвольно. RDC6442 такой возможности не имеют.
А, вот, в старых Leetro, там настройка едина на все, вот там, да, надо ставить перемычку.

43 минуты назад, PavelK сказал:

И ещё вопрос как автор вообще его поставил... На оси X нет вроде бы штатной ответной части под индуктивные датчики =)

Зависит от конструкции и крепления головы. На некоторых станках на него сверху накатывает площадка от каретки  ... ))) Ну, бред, конечно, но так есть ..
Или лежит горизонтально и ловит приближение самой головы. Но в этом случае при отказе датчика, голова сносит всё ,что можно .. ) То же интересный вариант .. ) Если недоступны такие простые варианты, прикручивают выносную пластинку, которая наезжает на датчик сверху ..  Конструкций масса.

43 минуты назад, PavelK сказал:

НО ваши датчики достаточно примитивны и от 5 Вольт должны заработать.

Практика показывает, что работа этих датчиков на предельном минимуме входного напряжения может быть слегка неадекватной.
Тем более, что на данном датчике указан диапазон входного напряжения 10-30v, что уже отрицает его подключение по питанию 5v.

43 минуты назад, PavelK сказал:

И учитывая, что датчик по X, то возможно просто проблема с проводкой до него, а не с самим концевиком.

Да. А вот про перелом провода я забыл напомнить.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 часов назад, Dan сказал:

Не нужно.

Нужно =) Ибо "11G 530, контроллер Ruida 6332G." и датчик NPN NC

5 часов назад, Dan сказал:

Зависит от конструкции и крепления головы.

Но у автора "11G 530" нет там штатного, чутка колхозить нужно, а именно поднимать его на 15-17 мм и прикручивать уголок металлический к штанге кабель-канала с задней стороны, там два винта.

5 часов назад, Dan сказал:

10-30v, что уже отрицает его подключение по питанию 5v.

Это подделка примитивная и готов поспорить и от 5 Вольт работать будет. Неадекватен он уже в своём существовании, а так же аналогичное палево.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

6 часов назад, PavelK сказал:

Нужно =) Ибо "11G 530, контроллер Ruida 6332G." и датчик NPN NC

Паш, я же написал, обратный датчик отключается в заводских настройках отдельно от датчика аппаратного нуля.

6 часов назад, PavelK сказал:

Это подделка примитивная и готов поспорить и от 5 Вольт работать будет.

Может и будет .. Но как народ любит упираться в технические пределы (относится ко всему). )
А потом мужественно преодолевать трудности .. ))


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

15 часов назад, Dan сказал:

Паш, я же написал, обратный датчик отключается в заводских настройках отдельно от датчика аппаратного нуля.

Имеешь ввиду Enable limit trigger? Ок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

8 часов назад, PavelK сказал:

Имеешь ввиду Enable limit trigger? Ок.

Да. Это и есть активация обратного датчика. В выключенном состоянии на оси, контроллер игнорирует все сигналы на портах (+) по данной оси.
Но в окне диагностики состояние порта/сигнала отображает, что, кстати, бывает весьма полезно.

Изменено пользователем Dan
