Резко пропала мощность, но не сразу.

[[email protected] 0]

Добрый день.  В процессе работы, станок начал хаотично недорезать элементы, причем визуально было похоже на ушедшую юстировку.  После проведения юстировки станка хватило на 20 минут работы, и начались такие же проблемы. Подумал, что может простелило какое-то зеркало, поменял, проблема проявилась снова через 10-20 минут работы и такое ощущение что пропадало до 50% мощности, так как ее добавление в малых размерах результата не дает.  Трубка reci w2 наработка 3000 часов. Охлаждение полноценное, постоянная температура жидкости 19градусов. резал фанеру 6 мм мощность75% по амперметру 21мА.

На следующий день ничего не делая, просто запустив станок он начал резать как положено и отработал снова 20 минут и начались недорезы, с начала хаотично, а потом везде, (по амперметру сила тока продолжает быть в тех же диапазонах. Проверка юстировки, повышение мощности больше не помогает, 6 мм фанеру не режет. 4мм фанеру режет на тех параметрах, что еще вчера резалась 6мм фанера. Сейчас станок режет 5-15 секунд и мощность пропадает. При нажатии кнопки тест 6 мм фанера простреливается так же как и раньше на тех же параметрах, точка ровная, артефактов не видно. Проверил мод луча от 10% до 30% при нажатии кнопки тест в блоке розжига есть шипящие звуки (не знаю были ли они раньше, но мне кажется так быть не должно) и мод луча 01*, где-то от 35% шипение прекращается и мод луча вроде похож на 00. Также при осмотре лазерной трубки на работающем станке каких-то артефактов не выявлено, луч ровный. Еще было замечено, что при динамической резке (когда минимальная и максимальная мощность резки разная) очень слабо стала меняться яркость луча в трубке, да и цвет стал как бы белее, но тут я могу заблуждается, это уже от лукавого! когда все работает на это внимание не обращаешь

Подскажите пожалуйста  куда копать

[vasa29 576]

1 Сделайте тест моды по методу DAN

https://stankoforum.net/topic/13955-странный-второй-луч-при-работе-6090-130w/?do=findComment&comment=67077

2 Снимите крышку с блока розжига и осмотрите катушки на предмет пробоя

Изменено 21 января, 2024 пользователем vasa29

[[email protected] 0]

Провел визуальный осмотр на пробой, после вскрытия пробой не обнаружен, после сборки ситуация усугубилась. Труба больше не разжигается. На всех диапазонах мощности от 10 до 99% происходит шипение или свист, амперметр  показывает 0. На блоке розжига (модельMYJG100) красная и желтая лампы горят полностью, зеленая L-лазер (очень быстро мигает или горит в пол накала).



Изменено 21 января, 2024 пользователем [email protected]

[vasa29 576]

Там огонек какой-то

Вероятно Ваша труба все...







Изменено 21 января, 2024 пользователем vasa29

[Dan 464]

51 минуту назад, [email protected] сказал:

. На всех диапазонах мощности от 10 до 99% происходит шипение или свист, амперметр  показывает 0. На блоке розжига (модельMYJG100) красная и желтая лампы горят полностью, зеленая L-лазер (очень быстро мигает или горит в пол накала).

Скорее всего проблема в блоке розжига.
Проверить его можно на воздушный пробой.
Если дуга нормально разжигается, то проблема в трубе.
https://vk.com/video-183996365_456239133

4 минуты назад, vasa29 сказал:

Там огонек какой-то

Вероятно Ваша труба все...

Возможно.
А может утечка на корпус, и трубе уже не хватает.

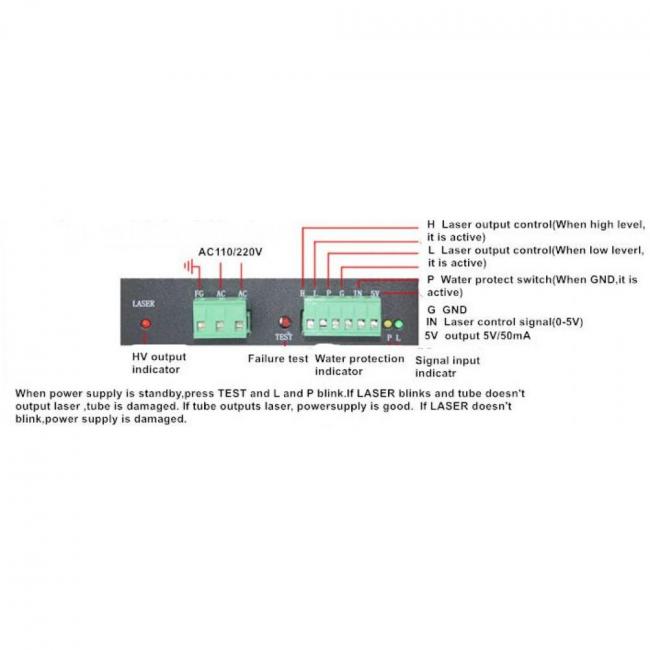

Кстати ,с этой стороны расположена светодиодная индикация ..
Может светиться либо режим лазера, либо TL.

Изменено 21 января, 2024 пользователем Dan

[[email protected] 0]

35 минут назад, Dan сказал:

Там огонек какой-то

Вероятно Ваша труба все...

это отсвечивает лампа High voltage output

По поводу трубы, она хоть и "уставшая", но до этого все исправно, последние полгода даже намека не было на снижение мощности.  Перед тем как написать, читал  форум, старался найти ответ, да бы не писать одно и тоже, но подобной ситуации не нашел. Если труба села, она наверное не будет резко оживать и с нова работать как ни в чем небывало. (могу заблуждается, до этого с неисправностями не сталкивался)

35 минут назад, Dan сказал:

Скорее всего проблема в блоке розжига.
Проверить его можно на воздушный пробой.
Если дуга нормально разжигается, то проблема в трубе.
https://vk.com/video-183996365_456239133

Завтра проведу эксперимент, посмотрим.

А по поводу звуков, что издает блок, это нормально или нет?

Изменено 21 января, 2024 пользователем [email protected]

[vasa29 576]

19 минут назад, [email protected] сказал:

звуков, что издает блок, это нормально или нет?

У него обратная ВАХ. Следовательно, чем меньше ток тем больше напряжение. А при большом напряжении возможна утечка высокого или вибрация катушек из за паразитных токов Фуко.

[[email protected] 0]

4 минуты назад, vasa29 сказал:

У него обратная ВАХ. Следовательно, чем меньше ток тем больше напряжение. А при большом напряжении возможна утечка высокого или вибрация катушек из за паразитных токов Фуко.

Примерно понятно, ему возможно плохо от неправильной работы потребителя(лазерной трубы).

завтра после испытаний будет видно, спасибо.

[[email protected] 0]

Доброе!" на испытаниях пациент оказался мертв. При нажатии кнопки тест, единичные прострелы  начинаются на расстоянии 1 см и ближе. Все что дальше 1 см блок только  шипит и свистит. Качество видео не очень,  но видно.

Изменено 22 января, 2024 пользователем [email protected]

[Dan 464]

30 минут назад, [email protected] сказал:

Доброе!" на испытаниях пациент оказался мертв. При нажатии кнопки тест, единичные прострелы  начинаются на расстоянии 1 см и ближе. Все что дальше 1 см блок только  шипит и свистит

Скорее всего, да, блок розжига мог окриветь на одну катушку.

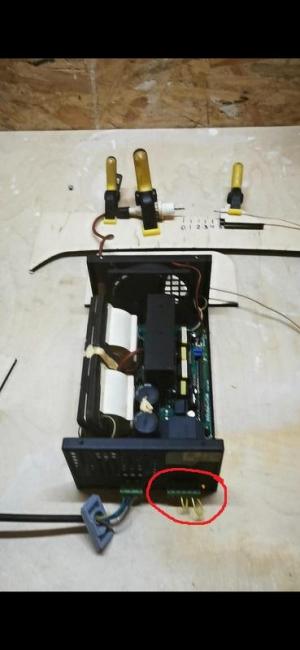

Что бы точно в этом убедиться, блок розжига надо запустить на максимальной мощности - соединить +5v и IN (максимальная мощность), а так же поставить перемычку между G и P (имитация нормальной работы датчика потока воды).

Но он мог окриветь и после выхода из строя самой трубки, что является нормальным явлением на дешёвых блоках розжига.

[[email protected] 0]

22 минуты назад, Dan сказал:

на максимальной мощности - соединить +5v и IN (максимальная мощность), а так же поставить перемычку между G и P (имитация нормальной работы датчика потока воды).

Все это было сделано, просто не попало в видео. Я думаю, пока он работал в непонятном режиме, он только начинал пробивать,  а сейчас она вышла из строя полностью.



22 минуты назад, Dan сказал:

Но он мог окриветь и после выхода из строя самой трубки, что является нормальным явлением на дешёвых блоках розжига.

Придет новый, буду смотреть, только блок или и труба тоже.

Спасибо за помощь, через недельку, как придет блок, отпишусь.

Изменено 22 января, 2024 пользователем [email protected]

[Dan 464]

58 минут назад, [email protected] сказал:

Придет новый, буду смотреть, только блок или и труба тоже.

Как я уже сказал, скорее всего пробило только одну катушку.
Есть возможность оживить и этот блок розжига, заменив, сразу пару катушек  - стоят они недорого.

[[email protected] 0]

1 час назад, Dan сказал:

Есть возможность оживить и этот блок розжига

Да, уже посмотрел, есть комплекты из двух катушек. Это уже потом, на досуге попробую, получится, пойдет в запас.

Изменено 22 января, 2024 пользователем [email protected]

[vasa29 576]

20 часов назад, [email protected] сказал:

блок только  шипит и свистит

А если экспериментировать без света, будет видно место утечки.

[Dan 464]

9 часов назад, vasa29 сказал:

А если экспериментировать без света, будет видно место утечки.

Гурман ..

[[email protected] 0]

Доброго дня господа!  Продолжаем эпопею.... Пришел новый блок розжига.  На пробой "по воздуху" проверять не стал, сразу поставил в станок. выставил максимальный ток для 99% - 29 мА, как было изначально на старом блоке, сделал тест Моды, результат:

Материал на старых параметрах не режет, методом всяких манипуляций выяснил, что максимально качественный рез достигается на мощности 60% (17мА по амперметру), при увеличении мощности качество прорезания начинает падать. К примеру: фанеру 6 мм раньше резал скорость 15мм, мощность мин65% макс75% (до 23аМ), сейчас он ее режет 14-60-60 , возможны недорезы на артефактах, при параметрах 12-60-60 даже артефактов нет.

Что еще заметил, при увеличении мощности  более 60% вокруг среднего зеркала (вторе с любой стороны) виден обратный отсвет, как будто нарушена юстировка.

 Итог: 1) я правильно понимаю, это выходит из строя лазерная трубка(по описаниям в интернете начало отслаивается заднее зеркало)? 2 можно ли ей продолжать работать пока она режет?

ПЫ.СЫ. По блоку розжига:1) новый пищит и свистит так же как старый, 2) старый помер не сам и не в катушках дело, скорее всего!!! пришел ему капут от моих шаловливых рук.((



Изменено 26 января, 2024 пользователем [email protected]

[vasa29 576]

8 часов назад, [email protected] сказал:

новый пищит и свистит так же как старый,

ОЖ?

8 часов назад, [email protected] сказал:

! пришел ему капут от моих шаловливых рук.((



[[email protected] 0]

Про то, как мог умереть блок. При осмотре поле разборки, на него через меня проскочил разряд статического напряжения, или остатки тока высоковольтной катушки( хотя после последнего включения прошло более 6 часов). Скорее всего это его убило. ДО вскрытия: при нажатии кнопки тест от 10% до 30% в блоке розжига были шипящие звуки (так же сейчас в новом) на мощности от 30% их нет, после вскрытия блока это шипение появилось на всем диапазоне мощности от 10 до 99% и блок перестал работать. на основании этого и сделан данный вывод. Наверное, статический ток сжег маломощные элементы или какой-то из элементов управления мощностью (перестал работать контролер управления повышения мощности).  Могу быть не прав и заблуждаться!!!

2 часа назад, vasa29 сказал:

ОЖ?

???

Изменено 27 января, 2024 пользователем [email protected]

[Dan 464]

2 часа назад, [email protected] сказал:

4 часа назад, vasa29 сказал:

ОЖ?

???

Что залито в систему?

13 часов назад, [email protected] сказал:

Варианта два: Либо "садится" трубка (деградация газовой смеси, утечка гелия и т.д.), либо утечка высокого по ОЖ.
А так же следует проверить состояние полупрозрачного зеркала.

13 часов назад, [email protected] сказал:

Что еще заметил, при увеличении мощности  более 60% вокруг среднего зеркала (вторе с любой стороны) виден обратный отсвет, как будто нарушена юстировка.

Это отсвечивает само место реза. Если, скажем, установить линзу из GaAs (арсенид галия), то подобного отсвета не будет, ибо он непрозрачен для видимого спектра.

Изменено 27 января, 2024 пользователем Dan

[[email protected] 0]

15 минут назад, Dan сказал:

Что залито в систему?

Дистиллированная вода,  попробовать заменить?



16 минут назад, Dan сказал:

А так же следует проверить состояние полупрозрачного зеркала.

чистое, визуально отклонений невидно, чуть позже сделаю фото.

21 минуту назад, Dan сказал:

скажем, установить линзу из GaAs (арсенид галия), то подобного отсвета не будет, ибо он непрозрачен для видимого спектра.

Закажу попробую, но раньше такого не было. Так как часто режу большие заготовки, зачастую с открытой крышкой, приходится наблюдать за происходящим процессом и подобного явления раньше не было.  Я так понимаю это следствие  не прореза материала, световое излучение не прорезав материал отражается  от него и попадает обратно в линзу производя отсвет. Весь срок службы станка использую линзы cvd ZnSe.

[Dan 464]

5 минут назад, [email protected] сказал:

Закажу попробую, но раньше такого не было.

Не надо заказывать .. ) Это я привёл в качестве примера, если отсечь видимы спектр.
Хорошо работают менисковые линзы ZnSe с технологией CVD.

[[email protected] 0]

При очень ярком свете и под определенным углом, в центре зеркала видны артефакты, при попытке протереть они не уходят, по изменяющемуся звуку создается ощущение, что это наружный дефект. В живую они кажутся менее значимыми и практически не видны. Мне кажется это будет влиять на Мод луча на малых мощностях, но вот что бы на 60+ падала мощность вряд ли.

Провел еще один тест для понимания, сейчас мощность 80% по глубине прорезания на одинаковой скорости равна примерно мощности 40%, вот такой каламбур.



Изменено 27 января, 2024 пользователем [email protected]

[Dan 464]

1 час назад, [email protected] сказал:

При очень ярком свете и под определенным углом, в центре зеркала видны артефакты, при попытке протереть они не уходят

Именно это я и заметил на тесте моды луча - почему и попросил показать зеркало. (лучше всего использовать светодиодный фонарик холодного света с возможностью фокусировки луча - оч хороши видно все проблемы на оптике)
Фактически - труба на замену.
Но можно попробовать отмочить это глазными каплями - визин. Прикрутить влажную тряпочку или налить на зеркало при вертикально поставленной трубе и оставить на ночь.
Если не отойдёт, то всё, приплыли.
Забыл попросить показать электрод (катод) на выходе луча.

Изменено 27 января, 2024 пользователем Dan

[[email protected] 0]

Добрый день.

фото катода



когда смотришь в живую то, то выделенное место имеет легкий еле заметный, желтоватый оттенок и все, на фотографиях такое ощущение что от стекла трубы  идет отражение и желтизна расползается  по всему наконечнику,  может  из за слабого освещения. На других  фотографиях даже кончик с пружиной желтят,  хотя в живую они как новые.

27.01.2024 в 16:10, Dan сказал:

Но можно попробовать отмочить это глазными каплями - визин.

капли купил, зеркало замочил, будем держать пальцы крестиком. Вам низкий поклон за совет!

Изменено 28 января, 2024 пользователем [email protected]

[Dan 464]

39 минут назад, [email protected] сказал:

когда смотришь в живую то, то выделенное место имеет легкий еле заметный, желтоватый оттенок и все,

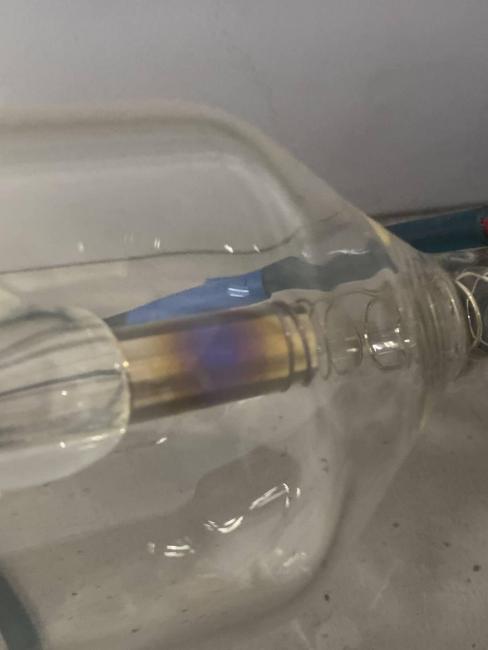

Это цвета побежалости на нержавейке - незначительный нагрев электрода, но такой нагрев допустим.

А вот такой перегрев - уже фактически убитая труба, либо со значительно сниженным ресурсом.
