Сбились координаты на 4040 плата M2

[Igor333 0]

Всех приветствую, в теме лазеров я новичок.

Суть проблемы:

При чистке зеркал станка, оставил каретку в произвольном положении, после чего включил станок, из-за чего судя по всему сбились его координаты:

При включении станка он исправно уезжает в верхний левый угол, после подключения станка к компьютеру с включенным CorelLaser он отъезжает немного в сторону.

Если перемещать область резки в крайние положения по осям либо X либо Y станок упирается в края и начинает трещать.

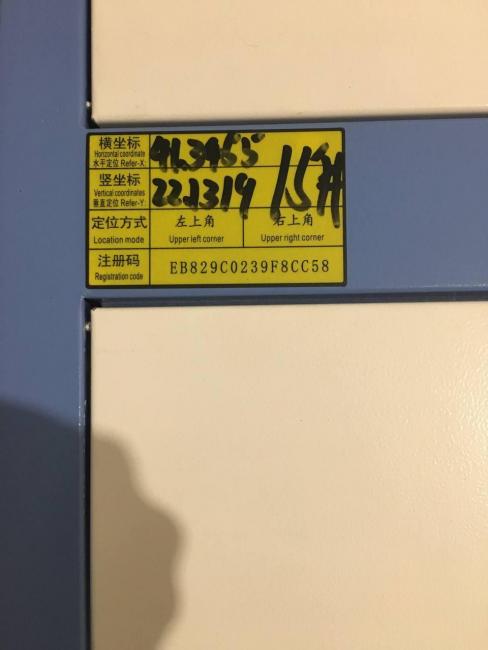

На самом станке написаны координаты.

Прошу помочь с решением данной проблемы.

Фото координат и видео неисправности прилагаю.





[vasa29 576]

И проверить концевой датчик по Y.

[Igor333 0]

2 часа назад, vasa29 сказал:

И проверить концевой датчик по Y.

Добрый день.

Попробовал сделать как на видео - каретка уехала еще дальше от 0-х координат по обеим осям.

Концевые датчики также проверил - с ними все в порядке.

[Biker 35]

07.01.2023 в 07:43, Igor333 сказал:

Если перемещать область резки в крайние положения по осям либо X либо Y станок упирается в края и начинает трещать.

Размеры рабочего поля правильно выставлены ?

[Igor333 0]

10.01.2023 в 11:42, Biker сказал:

Размеры рабочего поля правильно выставлены ?

Добрый день, да, все выставлено верно

[PavelK 1 534]

Здравствуйте.

07.01.2023 в 01:43, Igor333 сказал:

после чего включил станок, из-за чего судя по всему сбились его координаты:

Станок определяет где он (точку "0"/home/исходную кто как называет) исключительно только при включении/сбросе по концевикам, когда до них доехжает,
 поэтому где он был в выключенном состоянии и двигались ли оси значения не имеет.

В полях "Коорд X-ноль" и "Коорд Y-ноль" у Вас какие значения стоят?

[Igor333 0]

20 часов назад, PavelK сказал:

Здравствуйте.

Станок определяет где он (точку "0"/home/исходную кто как называет) исключительно только при включении/сбросе по концевикам, когда до них доехжает,
 поэтому где он был в выключенном состоянии и двигались ли оси значения не имеет.

В полях "Коорд X-ноль" и "Коорд Y-ноль" у Вас какие значения стоят?

Добрый день, в полях "коорд X-ноль" и "коорд Y-ноль" стоят 0. Если ставить значения больше (к примеру по 5мм на каждую) то каретка немного отъезжает от начальной точки, но в крайних положениях также пытается ехать дальше.

[PavelK 1 534]

6 часов назад, Igor333 сказал:

Добрый день, в полях "коорд X-ноль" и "коорд Y-ноль" стоят 0.

Ок, а вот тут:

в полях, "Refer-X" и "Refer-Y" какие значения?

И так же попробуйте снять галку "do not back" - он будет при старте задания искать заново ноль.



[Igor333 0]

9 часов назад, PavelK сказал:

Ок, а вот тут:

в полях, "Refer-X" и "Refer-Y" какие значения?

И так же попробуйте снять галку "do not back" - он будет при старте задания искать заново ноль.



Добрый день.

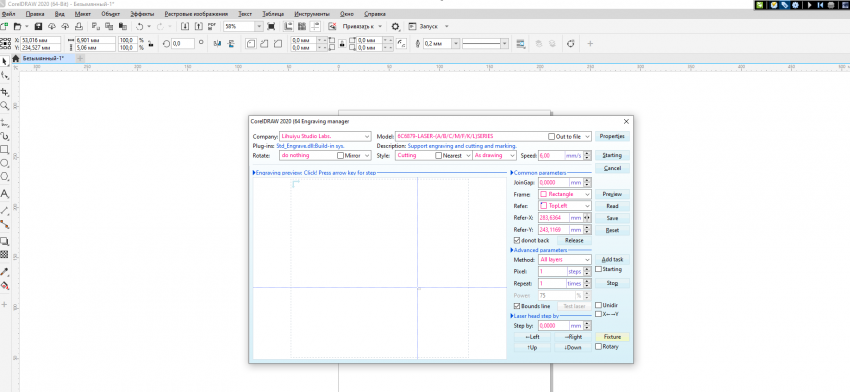

В полях, "Refer-X" и "Refer-Y" стоят значения:

X-283,6364

Y-243,1169

Прилагаю скриншот с этими характеристиками.

Снятие галочки "do not back" не помогло.

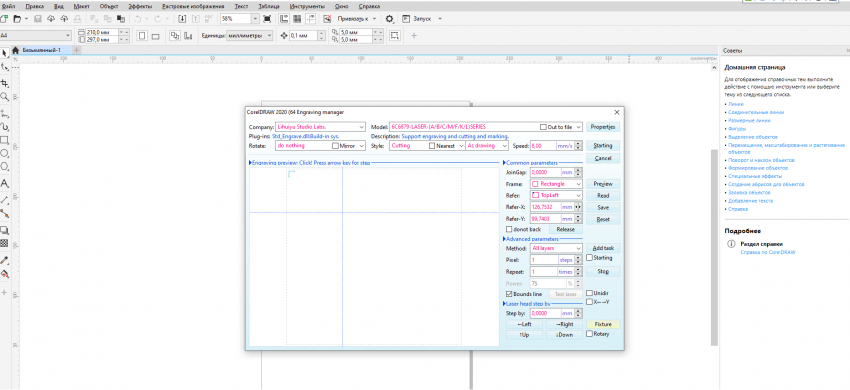

Из замеченного, есть ощущение что рабочее поле в CorelLaser больше нужного:

На втором скриншоте каретка находится в крайней нижней правой точке станка, но при этом в CorelLaser я могу двигать ее дальше, после чего она трещит и пытается ехать дальше.

Рабочее поле в CorelLaser 400x400.

[PavelK 1 534]

13.01.2023 в 13:42, Igor333 сказал:

X-283,6364

Y-243,1169

Поставьте нули, потом попробуйте что-нить типа 15, 25, 35

[Biker 35]

Я бы попробовал снести  CorelLaser,  поставить и попытаться настроить заново, с ДРУГОГО дистрибутива. Еще  говорят бывают заморочки с размером в зависимости от версии "Корела", но там незначительная погрешность.

И ещё, можно попробовать поставить CorelDRW для эксперимента.



[Biker 35]

Кстати а тип контроллера (матепинской  платы) правильно выставлен ?
