Вопрос про настройки вреза/выхода в RDWorks

[Zergido 1]

Здравствуйте,помогите решить проблему:

Пытаюсь сделать так,что отверстие(находится внутри детали) начинало вырезать изнутри,но все попытки это сделать не увенчались успехом,перетыкал все галочки,но он все равно начинает ставить врез извне

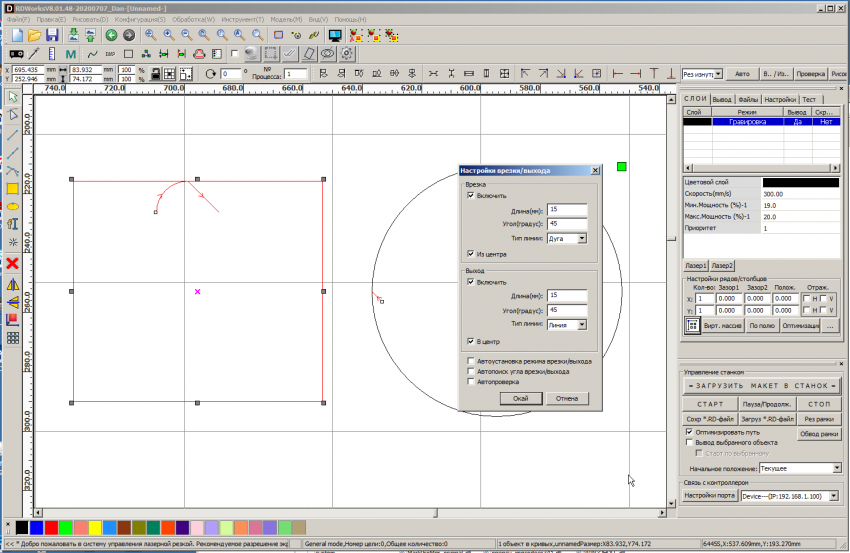

Пример:

Изменено 2 февраля, 2022 пользователем Zergido

[Шерлок 32]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Вопрос по Heidenhain iTNC 530
• Вопросы по программе RDWorks
• При гравировке из RDWorks выпадает сообщение "Quit processing" и прекращается процесс.
• Начальная точка в RDWorks
• В RDworks не убирается изображение

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 481]

5 часов назад, Zergido сказал:

перетыкал все галочки,но он все равно начинает ставить врез извне

Мне кажется, у какой-то из последних версий RD был в этом косяк. Заметил это уже после пересборки.
Будет время, проверю.

Кстати, в прямоугольниках внутренняя врезка в углах работать не будет, что вполне естественно.
Создайте узел на прямой линии, там и будет врезка.
Переназначить точку старта можно в диалоге ручной оптимизации.

[Zergido 1]

О боже оно заработало!

Помогло переназначение точки старта)

Спасибо за оказанную помощь)





М,еще могу добавить,что я также строил круг/прямоугольник/переназначал точку,но он строил извне

Версия была 8.01.47,обновил до 48

Изменено 2 февраля, 2022 пользователем Zergido

[Dan 481]

58 минут назад, Zergido сказал:

Версия была 8.01.47

Кривая с рождения. Я её сразу пропустил.
