Юрий Борисович

При гравировке из RDWorks выпадает сообщение "Quit processing" и прекращается процесс.

Рекомендуемые сообщения

Здравствуйте.

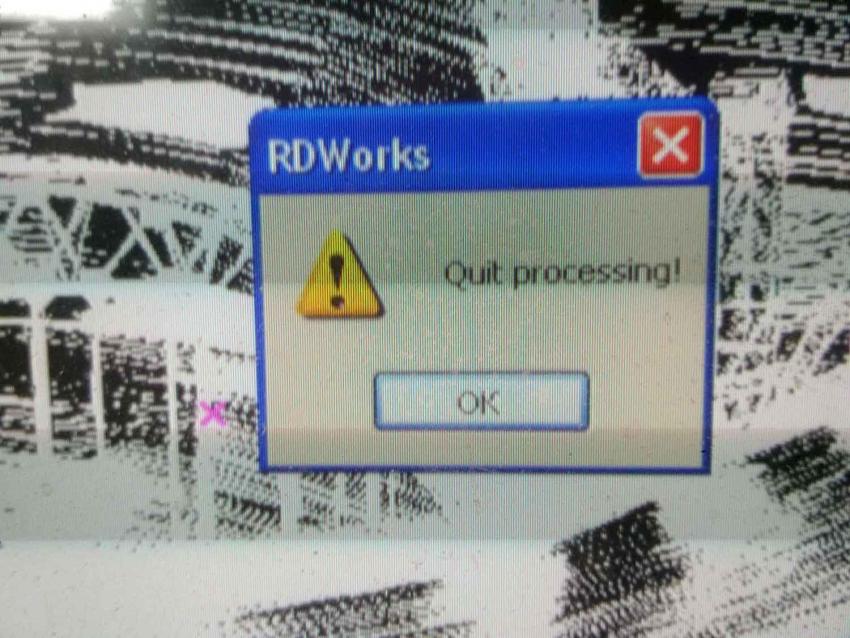

После запуска процесса гравирования почти сразу выбрасывает сообщение "Quit processing". После чего какое-то время (от 5 минут до получаса) гравирует, а затем останавливается. В результате - испорченный материал. Причем иногда процесс проходит до конца (без сообщения), чаще - срывается.
Файлы - в масштабе 1/1, без инверсии, без зеркала, размер файлов до 6 Мб. Картинки изначально рисуются в SAI, но потом редактируются в Фотошопе, а откуда без слоев, кривых и прочего грузятся в RDWorks.
Передача данных - по ip-адресу (как посоветовали при установке оборудования). ОС - WinХР, оперативки достаточно.
Что предпринимали: Перебирали форматы файлов, цветовые модели, размеры, разрешение. Перегружали и лазер, и комп.
Если у кого было такое и нашли способ победить - помогите пожалуйста советом. В настоящий момент удается отгравировать одну картинку при трех-четырех неудачных.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

уменьшите разрешение и соответственно размер, хоть немного

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Так в том и сложность найти причину.
С размерами и разрешениями игрались много.
Например изображение 76х45см разрешением 300dpi (размер файла около 5 мб) один раз выгравировал без проблем, другую картинку точно такого же размера  - испортил материал, остановился после 30 %.

При этом, векторные объекты режет отлично. Сообщение и последующий сбой выскакивает не всегда, и только при гравировке изображений.

Могжет это быть из-за древней операционки, ХР? На этой машине мы еще и рипуем для широкоформатного принтера.
Или из-за IP передачи данных?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вспомнил, наблюдал такое когда размер на столе тык в притык и скорость гравировки может быть большая, а для этого нужно больше поля для торможения и разгона, например вчера на скорости 300 всё ок, завтра на скорости 320 останавливается

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 30.04.2019 в 15:32, Юрий Борисович сказал:

Могжет это быть из-за древней операционки, ХР? На этой машине мы еще и рипуем для широкоформатного принтера.
Или из-за IP передачи данных?

Комп тут не при чём, т.к. задание полностью отправляется в материнку и комп больше не принимает участие в расчётах.

ТЕОРИТИЧЕСКИ файл мог побиться подороге (т.к. китайцы досих пор не научились проверять целостность данных) - можно попробовать по USB или вообще для эксперимента прямо с флэшки. Если в вашей версии на материнке есть внутренняя память и можно посмотреть файлы в ней, то лучше стереть всё.

Из вектора гравировать пробовали таким же размером? Как картинку к гравировке готовите?  Что если картинку уменьшить? Скорость ниже ставить пробовали?

Можно модель материнки?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за советы, и за внимание к моей проблеме. Лазер находится на работе, послезавтра попробую, сообщу о результатах.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 30.04.2019 в 21:04, alexander-1 сказал:

вспомнил, наблюдал такое когда размер на столе тык в притык и скорость гравировки может быть большая, а для этого нужно больше поля для торможения и разгона, например вчера на скорости 300 всё ок, завтра на скорости 320 останавливается

К сожалению, добавлением полей проблему решить не удалось. А так хотелось...
К изображению 76х45см добавил поля по 5 см с каждой стороны. Уменьшал скорость до 250, даже ставил неокругленную скорость в 251, 249. Через минуту вылетает сообщение. Хорошо, догадался гонять с выключенным высоким напряжением, а то бы гору материала испортил.
Размер файла 5,35 МБ. (300dpi, Tiff, грэйскэйл). Перед этим гравировал фрагменты этого-же файла с разной скоростью и мощностью. Они гравировались вполне успешно.



Но поля я добавил так сказать, виртуальные. Добавил их в файле и переместил на их размер исходную точку лазера. Сам материал не увеличивал. Станок же не видит края материала?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Возьмите ноут, установите на него RDWorks, подключите его к станку свежим патчкордом и попробуйте запустить задание. Если это не глюк конкретного экземпляра Руиды, то все будет ОК. Если глючит именно Руида - смотрите к какому БП она подключена. Если это один БП и на двигатели и на нее - отсадите Руиду на другой БП на 24В. 36В применять сильно нежелательно. Протяните все клеммники. Попробуйте, если уж на то пошло, отцепить все коммуникации с компом и в автономе выполнить то же задание с USB флешки.

Изменено пользователем Andy52280

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 02.05.2019 в 18:42, PavelK сказал:

Из вектора гравировать пробовали таким же размером? Как картинку к гравировке готовите?  Что если картинку уменьшить? Скорость ниже ставить пробовали?

Можно модель материнки?



Из вектора только режем. Там все отлично.
Файл изображения изначально рисуется в SAI2, а потом обрабатывается в Фотошопе. В результате на выходе - без слоев, масок, кривых. Физический размер изображения 76х45см (по совету alexander-1  еще добавлял поля - по 5 см с каждой стороны)
Размер файла 5,35 МБ. (300dpi, Tiff, грэйскэйл).

Гравировал фрагменты этого-же файла с разной скоростью и мощностью. Они гравировались вполне успешно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

27 минут назад, Andy52280 сказал:

Возьмите ноут, установите на него RDWorks, подключите его к станку свежим патчкордом и попробуйте запустить задание. Если это не глюк конкретного экземпляра Руиды, то все будет ОК. Если глючит именно Руида - смотрите к какому БП она подключена. Если это один БП и на двигатели и на нее - отсадите Руиду на другой БП на 24В. 36В применять сильно нежелательно. Протяните все клеммники. Попробуйте, если уж на то пошло, отцепить все коммуникации с компом и в автономе выполнить то же задание с USB флешки.

Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 часов назад, Юрий Борисович сказал:

Из вектора только режем. Там все отлично.
Файл изображения изначально рисуется в SAI2, а потом обрабатывается в Фотошопе. В результате на выходе - без слоев, масок, кривых. Физический размер изображения 76х45см (по совету alexander-1  еще добавлял поля - по 5 см с каждой стороны)
Размер файла 5,35 МБ. (300dpi, Tiff, грэйскэйл).

Гравировал фрагменты этого-же файла с разной скоростью и мощностью. Они гравировались вполне успешно.

Я не говорил что бы поля добавить )) я имел ввиду что просто его не хватает. Я бы лучше изображение в этом случае сделал меньше по ширине

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

15 часов назад, alexander-1 сказал:

Я не говорил что бы поля добавить )) я имел ввиду что просто его не хватает. Я бы лучше изображение в этом случае сделал меньше по ширине

Да вроде достаточно места. Размер рабочего поля станка - 100х60см, размер картинки - 76х45. А вот поля были по 1см., поэтому совет воспринял именно так. Но не помогло. А напрямую запустил по USB и описываемый косяк пока исчез.
Спасибо за советы.

В 06.05.2019 в 11:40, Andy52280 сказал:

Возьмите ноут, установите на него RDWorks, подключите его к станку свежим патчкордом и попробуйте запустить задание.

Помогло прямое соединение по USB. Но пришлось поискать драйвера. Те, что были в инсталляторе не пошли.
В итоге данная задача частично решена, Спасибо всем помогавшим!!!
(На самом деле, вместо этого косяка вылез другой, но наверное стоит описать его отдельно, чтобы не путать темы).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А вот это странно. Вообще-то USB считается менее надежным и безопасным интерфейсом. У Ethernet отсутствие левых драйверов, развязка, скорость, стабильность, длина линка - ну все лучше. И если таки Ethernet глючной, то это нехорошо. Может, все же в линке/порту проблема? Ну или как раз то, что на первом компе одновременно идет RIP. Поставили на свободный - оно и заработало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, Andy52280 сказал:

А вот это странно. Вообще-то USB считается менее надежным и безопасным интерфейсом. У Ethernet отсутствие левых драйверов, развязка, скорость, стабильность, длина линка - ну все лучше. И если таки Ethernet глючной, то это нехорошо. Может, все же в линке/порту проблема? Ну или как раз то, что на первом компе одновременно идет RIP. Поставили на свободный - оно и заработало.

У нас более десяти компьютеров в сети с разной ОС и каждый хочет быть первым... Локальная сеть действительно неустойчивая.
Хотя как выяснилось позже, проблема все-же не решена.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

мне помогло уменьшение разрешения при преобразовании в растр в кореле с 508 до 254 точек на дюйм

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
