Азат1982

Проблема с шаговым двигателем и отсутствие луча

Рекомендуемые сообщения

25 минут назад, Азат1982 сказал:

Это видео про драйвера, и движение каретки. Но тут мне все понятно, надо менять драйвер. Только почему со станка не движется все это непонятно.

"Ошибка обнуления. Проверьте настройки." Что в настройках ковыряли?

28 минут назад, Азат1982 сказал:

Второе видео про луч.

Надо проверить при резке, подаётся ли низкий уровень на TL, а так же как меняется напряжение на IN при изменении мощности резки.  А так же надо попробовать переключить работу блока розжига с аналога на ШИМ сигнал и изменить настройки контроллера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

19 минут назад, Dan сказал:

"Ошибка обнуления. Проверьте настройки." Что в настройках ковыряли?

Надо проверить при резке, подаётся ли низкий уровень на TL, а так же как меняется напряжение на IN при изменении мощности резки.  А так же надо попробовать переключить работу блока розжига с аналога на ШИМ сигнал и изменить настройки контроллера.

А ошибка обнуления не из-за того, что он по Y не двигается? И соответственно не может вернуться в ноль. А в настройках не менял ничего. Там и нечего менять особо. Мне даже кажется, что у калькулятора больше функций. Чуть позже скину видео всего в меню, что там есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Азат1982 сказал:

Чуть позже скину видео всего в меню, что там есть.

Меня интересуют заводские настройки из LaserCut, а не меню контроллера с панели ..

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Разделим проблему на ШД и БВН.

1 Вы ловко приговорили драйвер, но...

Проверьте питание 24в на больном драйвере

поменяйте  на контролере выходы осей Х на У - неисправность перешла или нет?

проверьте целостность проводов до драйвера.

2 Чтобы БВН работал, необходимо иметь разрешающий сигнал (TL) и сигнал управления мощностью (IN).

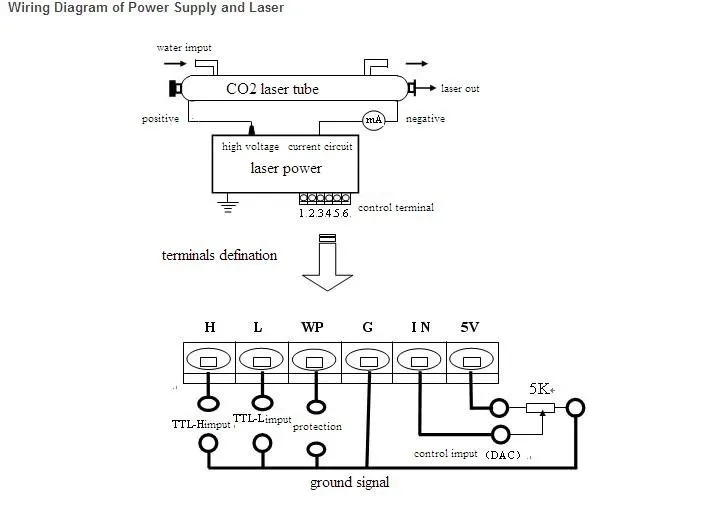

Проверяйте что приходит с контроллера. Вот схема для понимания




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

8 часов назад, vasa29 сказал:

2 Чтобы БВН работал, необходимо иметь разрешающий сигнал (TL) и сигнал управления мощностью (IN).

Верно. Но встречаются подключения и на TH - надо глянуть настройки контроллера, а потом уже будет ясно.

Пока ясно одно, что нихрена не ясно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я сам запутался)

19 часов назад, Dan сказал:

Меня интересуют заводские настройки из LaserCut, а не меню контроллера с панели ..

Подскажите пожалуйста, где их смотреть. Что то их не нашел.. это где указывается скорость и мощность реза? Или другое?

Сегодня мультиметром буду смотреть всё

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

14 часов назад, vasa29 сказал:

Разделим проблему на ШД и БВН.

1 Вы ловко приговорили драйвер, но...

Проверьте питание 24в на больном драйвере

поменяйте  на контролере выходы осей Х на У - неисправность перешла или нет?

проверьте целостность проводов до драйвера.

2 Чтобы БВН работал, необходимо иметь разрешающий сигнал (TL) и сигнал управления мощностью (IN).

Проверяйте что приходит с контроллера. Вот схема для понимания




По пункту 1.

Питание есть

Поменял провода  (по сути драйвера поменял местами) - проблема перешла к оси Х

Провода к драйверу прозвонил. Все нормально.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Азат1982 сказал:

Поменял провода  (по сути драйвера поменял местами) - проблема перешла к оси Х

А если только сигнальную колодку переставить? .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 минуты назад, Dan сказал:

А если только сигнальную колодку переставить? .

Если поменять местами выходы от контроллера к драйверам. То получается так:

- при нажатии на компьютере в программе на кнопки движения по оси Х, то ничего не происходит. Но он начинает двигаться по оси Х при нажатии на кнопки движения по оси Y(если понятно написал))

- если пускаю рез, то он движется только по оси Х.



7 минут назад, Dan сказал:

А если только сигнальную колодку переставить? .



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Печально. Насколько я понимаю STEP с контроллера не приходит. А 5В там есть?

Теперь проверяйте наличие сигналов TL (TH) и IN на ВБН.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

13 минут назад, vasa29 сказал:

Печально. Насколько я понимаю STEP с контроллера не приходит. А 5В там есть?

Теперь проверяйте наличие сигналов TL (TH) и IN на ВБН.

5В не смотрел.

Буду проверять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Азат1982 сказал:

- если пускаю рез, то он движется только по оси Х.

которая стала осью Y .. как я понял .. Т.е. я делаю вывод, что проблема в драйвере.

Блин .. .Вы реально всё очень путано объясняете, что и как делаете ..

Проверяется всё элементарно за несколько секунд!

Отключите все сигнальные колодки от драйверов. Остаётся старое подключение драйвер Х к ШД Х, драйвер Y к ШД Y . Подключаем сигнальную колодку Х к драйверу Х - двигаем голову по Х. Двигается? Идём дальше - переключаем сигнальную колодку Y на драйвер Х. Если  не двигается, нет сигнала с контроллера. Если двигается, то в драйвер Х подключаем ШД Y. Если Y поехал - проблема в драйвере Y, если Y не поехал проблема с подключением ШД Y ...  ВСЁ ... Работы -  минута с перекурами.

А если мы убедились, что все элементы рабочие, остаётся последнее - проблема с софтои или с панелью станка.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, Dan сказал:

которая стала осью Y .. как я понял .. Т.е. я делаю вывод, что проблема в драйвере.

Блин .. .Вы реально всё очень путано объясняете, что и как делаете ..

Проверяется всё элементарно за несколько секунд!

Отключите все сигнальные колодки от драйверов. Остаётся старое подключение драйвер Х к ШД Х, драйвер Y к ШД Y . Подключаем сигнальную колодку Х к драйверу Х - двигаем голову по Х. Двигается? Идём дальше - переключаем сигнальную колодку Y на драйвер Х. Если  не двигается, нет сигнала с контроллера. Если двигается, то в драйвер Х подключаем ШД Y. Если Y поехал - проблема в драйвере Y, если Y не поехал проблема с подключением ШД Y ...  ВСЁ ... Работы -  минута с перекурами.

А если мы убедились, что все элементы рабочие, остаётся последнее - проблема с софтои или с панелью станка.

Если знать, что делать, то действительно около минуты занимает)

Подключаем сигнальную колодку Х к драйверу Х - двигаем голову по Х. Двигается?  -  двигается.

Переключаем сигнальную колодку Y на драйвер Х -   двигается

Если двигается, то в драйвер Х подключаем ШД Y. -  двигается ось Y

Вывод: вышел из строя драйвер. Можно считать причину выясненной.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

42 минуты назад, Азат1982 сказал:

Подключаем сигнальную колодку Х к драйверу Х - двигаем голову по Х. Двигается?  -  двигается.

Переключаем сигнальную колодку Y на драйвер Х -   двигается

Делаем вывод: С контроллера по обеим осям Х и Y сигналы нормально доходят до обоих драйверов.



42 минуты назад, Азат1982 сказал:

Если двигается, то в драйвер Х подключаем ШД Y. -  двигается ось Y

Вывод: связь до ШД по Y нормальная и сам ШД Y рабочий.



42 минуты назад, Азат1982 сказал:

Вывод: вышел из строя драйвер. Можно считать причину выясненной.

Достаточно составить примитивный алгоритм действий на базе известных компонентов, что бы найти всего одно неизвестное.

Видите, как всё просто.



Ну, а вопрос с драйвером, это отдельная тема - от холодной пайки  до выхода из строя отдельных его компонентов.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

13 минут назад, Dan сказал:



Ну, а вопрос с драйвером, это отдельная тема - от холодной пайки  до выхода из строя отдельных его компонентов.

Ну драйвер я понесу на ремонт. Посмотрю, что скажет.

Буду теперь искать причину отсутствие луча.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

05.05.2021 в 15:19, Азат1982 сказал:

Далее я перекинул провода между драйверами и заработало(при пуске с компьютера) ровно наоборот. Из этого могу сделать вывод, что двигатель и проводка на оси Y в порядке и вопрос к драйверу. Но индикатор на "неработающем драйвере" горит зеленым. И визуальный осмотр внутренностей ничего не дал.  И мне теперь непонятно в чем проблема. И ремонтируется ли драйвер сам?

Самое интересное, что в первом посте, вы пришли к правильному выводу, но т.к. точно не обрисовали, что и куда переключали, далее пошли некоторые недопонимания сути происходящего ... )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

6 минут назад, Dan сказал:

Самое интересное, что в первом посте, вы пришли к правильному выводу, но т.к. точно не обрисовали, что и куда переключали, далее пошли некоторые недопонимания сути происходящего ... )

Это точно))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 минут назад, Dan сказал:

Самое интересное, что в первом посте, вы пришли к правильному выводу, но

Мы имеем цепь из ШД, кабеля до драйвера, драйвера, кабеля до контроллера и контроллера и одним переключением найти неисправность можно только случайно.

Для уверенности можно переткнуть все разъемы с рабочего на нерабочий драйвер.

И переходим к поиску высокого.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, vasa29 сказал:

Мы имеем цепь из ШД, кабеля до драйвера, драйвера, кабеля до контроллера и контроллера и одним переключением найти неисправность можно только случайно.

Для уверенности можно переткнуть все разъемы с рабочего на нерабочий драйвер.

Дык, уже всё сделали ... )))

1 час назад, Азат1982 сказал:

Подключаем сигнальную колодку Х к драйверу Х - двигаем голову по Х. Двигается?  -  двигается.

Переключаем сигнальную колодку Y на драйвер Х -   двигается

Если двигается, то в драйвер Х подключаем ШД Y. -  двигается ось Y

Вывод: вышел из строя драйвер. Можно считать причину выясненной.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

6 минут назад, vasa29 сказал:



Для уверенности можно переткнуть все разъемы с рабочего на нерабочий драйвер.

Это изначально я делал. То есть всю проводку от Х переткнул в драйвер  Y.  Движения не было.

Изменено пользователем Азат1982

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 минуту назад, vasa29 сказал:



))) Элегантно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

Казалось бы вот оно и решение одной из проблем  близко...

Но результаты диагностики драйвера ничего не дали. То есть ничего сгоревшего нету там.

Я в тупике)

Поделиться сообщением
