Доброго времени суток.

Требуется совет профи. На работе озадачили нарезкой пазлов. После множества экспериментов, пришел к следующей модели: в трафарет, который на весу, кладётся нарезанный прямоугольник Хдф, далее идёт резка. Но, вырезанные детальки прогибаются под собственным весом и луч их жгёт. Какой может быть выход из сложившейся ситуации? Покупку игольчатого стола пока не рассматриваю, а если самодельный - то какие материалы использовать. Поделитесь, пожалуйста, мыслями...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

20 часов назад, LENINizh сказал:

в трафарет, который на весу, кладётся нарезанный прямоугольник Хдф, далее идёт резка. Но, вырезанные детальки прогибаются под собственным весом и луч их жгёт.

Эм, а можно фото?

Почему бы не использовать ячеистый стол с последующей шлифовкой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

5 минут назад, PavelK сказал:

Эм, а можно фото?

Почему бы не использовать ячеистый стол с последующей шлифовкой?

Ячеистый стол оставляет нагар при массовом производстве. Задача ускорить процесс нарезки пазлов, поэтому  шлифовка лишняя операция.

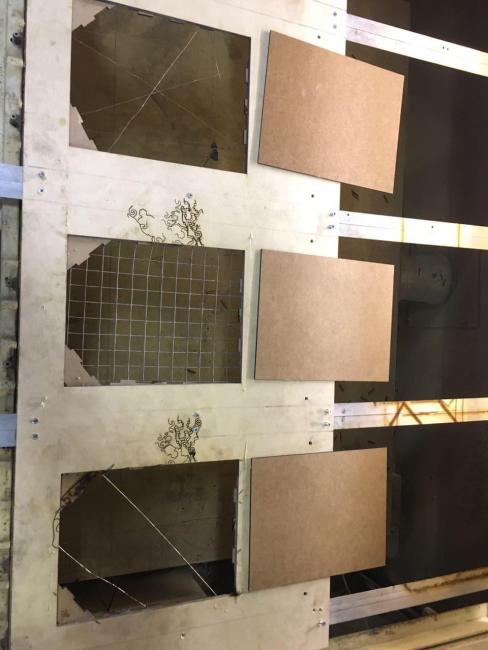

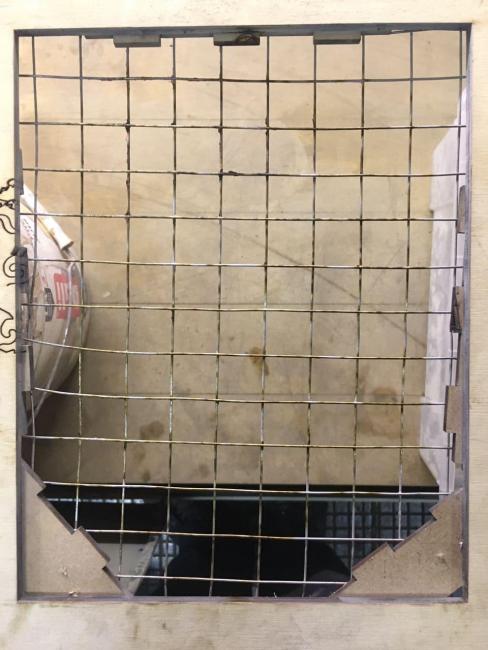

photo_2020-12-16_14-34-59.thumb.jpg.c89897b44f67caf6f72a66e6f4ef4e62.jpgphoto_2020-12-16_14-34-54.thumb.jpg.00ea0793c79e7ccbab1c0c80e26941a4.jpg

Методом проб пришел вот к такому трафарету. Но нужно постоянно следить за фокусным расстоянием, т.к. данная конструкция не идеально ровная.

Теперь остался вопрос про самодельный игольчатый стол, кто-нибудь мастерил его сам?

Изменено пользователем LENINizh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

58 минут назад, LENINizh сказал:

Задача ускорить процесс нарезки пазлов, поэтому  шлифовка лишняя операция.



Понятно, значит ничего другого не рассматриваем т.к. то же лишняя =)

Игольчатый стол я делал, но продал за ненадобностью, т.к. всё равно шлифовать надо и проще через станок сразу пропустить.

Делал так: берём лист железа, красим чёрной температуростойкой краской (не рекомендую пластик - если трубка мощная, она его быстро расплавляет и начинает гулять геометрия). Не рекомендую чистое, особенно полированное железо - луч обратно в материал отражается =)   В идеале, конечно, лист дюраля 6мм толщиной - но дорогое удовольствие, к тому же его нужно будет облегчать.  Делаем сетку с отверстиями, в отверстиях нарезаем резьбу.

Основная сложность была изготовить "шипы" одинаковой высоты, т.к. если хоть один выше - заготовка будет "гулять". Пробовал велосипедные спицы и винтовые заклёпки - муторно затачивать и  подгонять, да и жёсткости недостаточно. Был бы в доступности плоскошлифовальный станок с камнем, скорее всего отнёс бы, что бы шлифанули.

Так что взял примерно такие готовые с Алишки: https://letyshops.com/r/aliexpress-a669b4f776ce (самые длинные).  Но я бы взял миллиметров так на 50-60, но, лично у меня, не было столько свободного места по высоте.

Берём болты, отрезаем шляпки, вкручиваем на фиксатор резьбы в эти шипы.  В итоге, шипы можно вкручивать только там, где нужно, причём быстро.
Небольшой минус - нужно время от времени чистить резьбу метчиком, либо ставить заглушки.











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

14 минут назад, PavelK сказал:



Понятно, значит ничего другого не рассматриваем т.к. то же лишняя =)





А что именно "не рассматриваем"?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

29 минут назад, LENINizh сказал:

"не рассматриваем"

Можно тогда фото того, как их "луч жгёт" ?


0. Попробовать подобрать более быструю скорость, что бы время "ожога" было меньше. Либо более мощную трубку.
1. Делать "перемычки", что бы не выпадали.  Или в самом конце прорезать их так же лазером.
2. "Натягивать" заготовку - прикручивать саморезами по краям под углом, что бы был натяг, либо какого-либо рода "рамки".
3. Оптимизировать рез, что бы прогиб был контроллируемым и луч близко не появлялся (но гемморно и не всегда возможно).
4. Проклеивать низ скотчем (для пластика мы использовали водорастворимый - но дорогое удовольствие), но опять же снимать его потом - геммор может быть.
5. Не знаю, есть ли у Вас покрытие на ХДФ не впитывающее, но мы для пластика так же иногда используем wd-40 в аэрозоли - она некую защитную плёнку создаёт, потом тряпочкой с Фэри очищаем быстренько.
6. Купить плоскошлифовальный станок барабанного типа, что бы не вручную.
7. Увеличить обдув, сузить сопло - что бы факел не успевал доставать до материала снизу.
8. Резать с подачей углекислого газа (факел снизу не такой большой будет, или вовсе не будет - зависит от расхода). Но, если нет под рукой генератора, то дороговатое удовольствие заправлять баллоны ездить.
9. Резать сразу по нескольку штук, если мощность трубки и линза позволяет. Нагар тогда будет на самой последней. НО прилегать заготовки должны плотно всей плоскостью друг к другу.
