Не совпадают размеры

[Standap 0]

Здравствуйте , станок с полем 160 на 100 см , материнкая плата Руида 6442 G-B  проблема такая ставлю я например квадрат 10 на 10 см и он на разных местах рабочего поля режет разные размеры например в центре по режет 10 на 10 ,  справа от станка 10,5 на 9,5 см , слева от станка 9.5 на 10 см , то есть не совпадает и по оси х и y . Настраивал микрошаги в настройках рд воркс . Подбирал шаги и на все поле 160 на 100 см и так же на маленьком квадрате 10 на 10 см . Проверял натяжку ремней , муфты , люфтов вроде не наблюдается, пробовал менять ток и шаги на драйверах ничего не помогает , по оптике все хорошо , но не думаю что с оптической частью связанно.



Что нужно проверять ? может кто сталкивался ? подскажите пожалуйста)))

Изменено 29 января, 2020 пользователем Standap

[Dan 464]

3 часа назад, Standap сказал:

проблема такая ставлю я например квадрат 10 на 10 см и он на разных местах рабочего поля режет разные размеры например в центре по режет 10 на 10 ,  справа от станка 10,5 на 9,5 см , слева от станка 9.5 на 10 см , то есть не совпадает и по оси х и y .

Замена ремней.

[PavelK 1,528]

Доброго дня.

Станок сколько уже в работе?  Уходит только размер или ещё и положение (задать расстояние между квадратами, вырезать в противоположных концах поля, измерить)?  В шкивах шестигранники, которые его держать (в канале ремня) - пробовали протягивать?  Контроллер Ruida? Квадратики в RDWorks рисуете или импортируете в него из редактора?

Если вырезанный квадратик поставить на ребро - ровно под 90 градусов к плоскости стоит? А если квадрат повернуть и попробовать вставить на прежнее место - легко встаёт?  Квадрат в трапецию не превратился?



[Doshik 2]

1

Изменено 29 января, 2020 пользователем Doshik

[Standap 0]

11 часов назад, PavelK сказал:

Станок сколько уже в работе?

чуть больше года



11 часов назад, PavelK сказал:

Уходит только размер или ещё и положение (задать расстояние между квадратами, вырезать в противоположных концах поля, измерить)?

только размер



11 часов назад, PavelK сказал:

В шкивах шестигранники, которые его держать (в канале ремня) - пробовали протягивать?

Что за шкивы можете обьяснить)))



11 часов назад, PavelK сказал:

Контроллер Ruida?

да



11 часов назад, PavelK сказал:

Квадратики в RDWorks рисуете или импортируете в него из редактора?

Rd

11 часов назад, PavelK сказал:

Если вырезанный квадратик поставить на ребро - ровно под 90 градусов к плоскости стоит? А если квадрат повернуть и попробовать вставить на прежнее место - легко встаёт?  Квадрат в трапецию не превратился?

Посмотрю )) , а вообще как стакой проблемой бороться :? когда квадрат в трапецию превращается подскажите?)

5 минут назад, Standap сказал:

12 часов назад, PavelK сказал:

В шкивах шестигранники, которые его держать (в канале ремня) - пробовали протягивать?

Что за шкивы можете обьяснить)))

Это на шаговом двигателя да?

11 минут назад, Standap сказал:

12 часов назад, PavelK сказал:

Если вырезанный квадратик поставить на ребро - ровно под 90 градусов к плоскости стоит? А если квадрат повернуть и попробовать вставить на прежнее место - легко встаёт?  Квадрат в трапецию не превратился?

Посмотрю ))

С этим все нормально

[Standap 0]

15 часов назад, Dan сказал:

Замена ремней

Так сразу?)

[Dan 464]

2 часа назад, Standap сказал:

Так сразу?)

Да, так сразу ... ))) Хоть ремни покажите, какие стоят .. )  Сколько станок отработал? Инфы по больше насыпьте для анализа ситуации.

А вообще - рисуем миллиметровую линейку по всему полю по осям Х и Y, прикладываем стальную и смотрим, как плавает межмиллиметровое расстояние, уверен, что волнообразно. ) А это в 99% замена ремней. Крайне редко из-за яйца на шкиве в редукторе.

При отрисовке линейки размер блока оптимизации желательно установить 5 мм. - так рисочки будут рисоваться последовательно, что исключит другие ошибки системы.

Изменено 30 января, 2020 пользователем Dan

[Standap 0]



40 минут назад, Dan сказал:

Сколько станок отработал?

чуть больше года



40 минут назад, Dan сказал:

уверен, что волнообразно. )

действительно , сейчас фото приложу , если шкалу линейки поставить по оси y , то получается волнообразно, если по оси х , то норм



Изменено 30 января, 2020 пользователем Standap

[Dan 464]

41 минуту назад, Standap сказал:

то получается волнообразно

)))  Какие весёлые миллиметры .. )))

Там с механикой полная жопа. Честно, я тут даже советовать ничего не буду ..  Сначало надо эту "рябь" убрать, а потом уже разбираться с размерами, а может и размеры встанут на место. )

[PavelK 1,528]

6 часов назад, Standap сказал:

Что за шкивы можете обьяснить)))

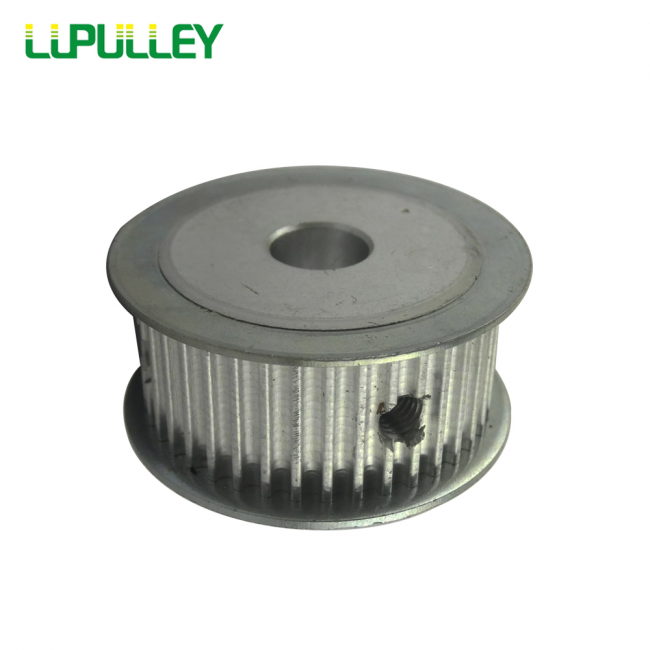

Вот эти. Внутри, в канале, где ремень протяните шестигранники. Особое внимание оси Y.



6 часов назад, Standap сказал:

а вообще как стакой проблемой бороться :? когда квадрат в трапецию превращается подскажите?)

Сначала разобраться с размерами, а там может и выправиться. Ну а вообще, в основном юстировкой.



И Вы точно уверены, что люфтов нет?

Так же, если вырезать несколько раз, то всегда искажения одни и те же, или меняются? Ремни пробовали ослаблять (бывало, некоторые перетягивали так, что балку портала выгибало дугой)?



[Standap 0]

4 часа назад, Dan сказал:

Сначало надо эту "рябь" убрать

Что нужно сделать говорите?)))

1 час назад, PavelK сказал:

Сначала разобраться с размерами, а там может и выправиться. Ну а вообще, в основном юстировкой.

Понял спасибо

1 час назад, PavelK сказал:

Так же, если вырезать несколько раз, то всегда искажения одни и те же, или меняются?

Меняются

1 час назад, PavelK сказал:

Ремни пробовали ослаблять

Ослаблять вот не пробовал)) ремни которое на редукторе? или общие по осям?

4 часа назад, Dan сказал:

Честно, я тут даже советовать ничего не буду ..

Dan не покидайте меня)))

[Dan 464]

2 часа назад, Standap сказал:

Dan не покидайте меня)))

Нервеную дрожь станка надо убрать сначала .. )))

Вполне возможно, что ускорения и начальные скорости стоят такие, что конструкция этого станка не позволяет ему нормально и точно работать. Вопрос, что у него так трясётся, оптика, голова, каретки линейных, стол, труба.  Всё ,что угодно.

[Standap 0]

В 29.01.2020 в 21:18, PavelK сказал:

Если вырезанный квадратик поставить на ребро - ровно под 90 градусов к плоскости стоит? А если квадрат повернуть и попробовать вставить на прежнее место - легко встаёт?  Квадрат в трапецию не превратился?

При размерах примерно 20 на 30 см уже не совпадают кстати) , при маленьких допустим 5 на 5 см можно перевернуть и вставить

[PavelK 1,528]

Если Вы протянули все шестигранники в шкивах ? Соединительные муфты валов оси Y ?

Если да, то следующим идёт замена ремней.

[Standap 0]

11 часов назад, PavelK сказал:

Если Вы протянули все шестигранники в шкивах ? Соединительные муфты валов оси Y ?

Шестигранников нету в шкивах), муфты протянуты)

[vasa29 576]

1 час назад, Standap сказал:

Шестигранников нету в шкивах)

А это,что?
