Смещение по осям х и у

[Doshik 2]

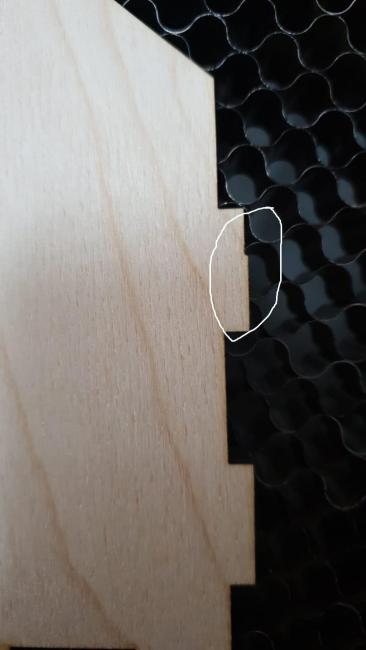

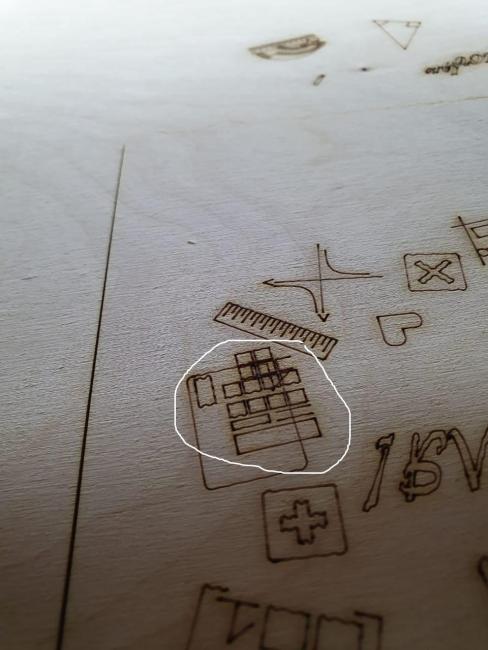

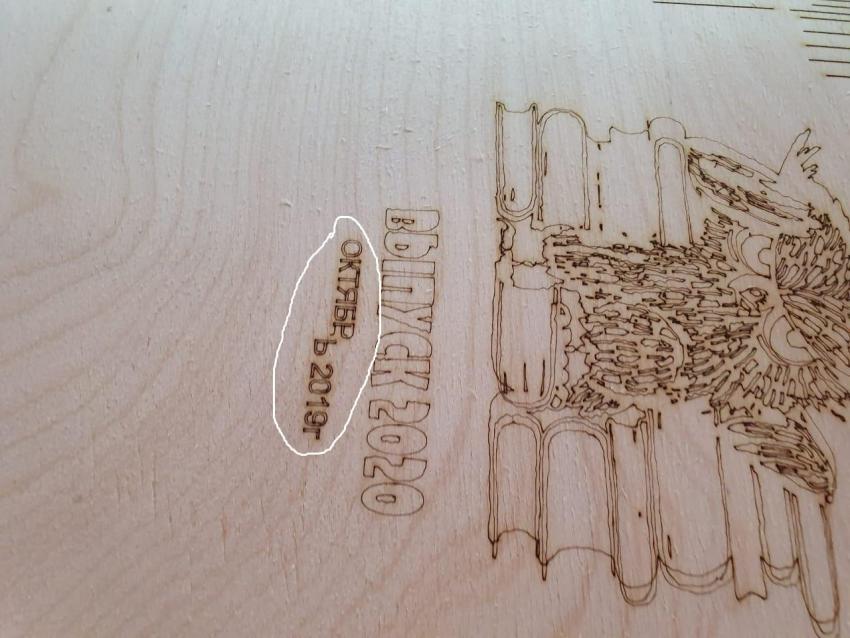

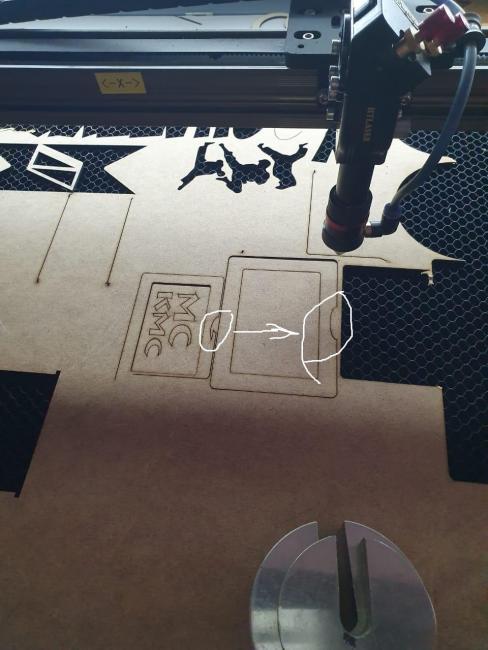

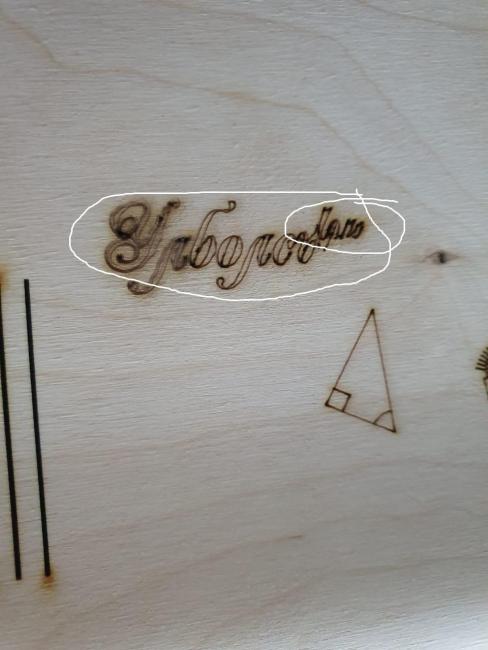

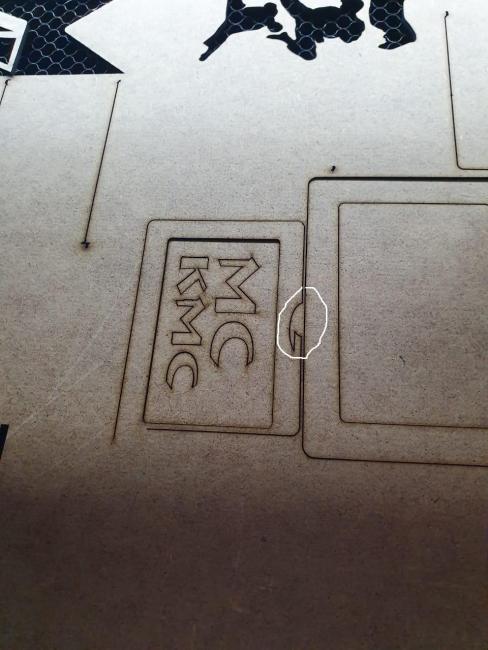

Здравствуйте , станок с рабочим полем 130 х 90  на материнской плате Ruida 6442 , происходят смещения фотографии приложил , на что можно грешить , куда копать подскажите пожалуйста?





[Dan 480]

Это не смещение. Это битый файл заливается в контроллер. Возможно.

Для начала подключите контролер по Lan-у ... а потом посмотрим.

А вообще, в этом станке с механикой не всё в порядке.

Изменено 5 декабря 2019 пользователем Dan

[Doshik 2]

44 минуты назад, Dan сказал:

А вообще, в этом станке с механикой не всё в порядке.

В механике куда можно грешить? Муфты , ремни?

[PavelK 1 539]

Доброго дня.

Почитайте, пожалуйста, форум. Уже очень много раз обсуждались подобные проблемы.

Проверяйте оптику, что бы, линзу не болтались. Каретки что бы не люфтили, муфты, что бы не прокручивались, натяжение ремней, особенно в редукторах (если есть) и т.д.  Попробуйте снизить скорость, снизить в настройках скорость разгона и торможения. Может быть драйверам не хватает мощности от блока питания.

[Doshik 2]

41 минуту назад, PavelK сказал:

Может быть драйверам не хватает мощности от блока питания.

Посмотреть какое напряжение выдает блок питания?

[PavelK 1 539]

Может не хватать под нагрузкой, в холостом режиме смотреть бессмысленно.

[Doshik 2]

Здравствуйте , прикладываю видео по проблеме , возможно кто нибудь сталкивался , мат плата Ruida 6442

[Dan 480]

50 минут назад, Doshik сказал:

Здравствуйте , прикладываю видео по проблеме , возможно кто нибудь сталкивался , мат плата Ruida 6442

Голова возвращается точно в точку старта?

Если да, то скорее всего загружен битый файл. Запустите его повторно, нажав старт с панели станка, если ошибка будет в этом же месте - файл битый.

Такое часто бывает при подключении по USB. подключите станок по Lan - быстрее и надёжнее, если он у вас подключён по USB.

[PavelK 1 539]

Доброго дня. Что из перечисленного в этой теме вы сделали и проверили? Какие были изменения? С этой проблемой сталкивалось большинство, решений не один десяток.

[Doshik 2]

4 часа назад, Dan сказал:

Голова возвращается точно в точку старта?

да

4 часа назад, Dan сказал:

Если да, то скорее всего загружен битый файл. Запустите его повторно, нажав старт с панели станка, если ошибка будет в этом же месте - файл битый.

Попробую, проблема появляется на разных макетах

48 минут назад, PavelK сказал:

Доброго дня. Что из перечисленного в этой теме вы сделали и проверили? Какие были изменения? С этой проблемой сталкивалось большинство, решений не один десяток.

Люфты , муфты , натяжку ремней , уменьшение скорости  пока это , результатов к сожелению не дало

4 часа назад, Dan сказал:

Такое часто бывает при подключении по USB. подключите станок по Lan - быстрее и надёжнее, если он у вас подключён по USB.

подключено по юсб , попробую по лан , если смысл пробовать через флешку ?в этом случае файл корректно загружается скорее всего)

[PavelK 1 539]

15 минут назад, Doshik сказал:

если смысл пробовать через флешку

Есть.



А ток на драйверах какой выставлен? Что за двигатели (маркировку).

[vasa29 578]

Вероятнее некорректный файл. На 33 секунде видно, что голова движется назад по оси Y. А это трудно объяснить потерей шагов.

[Dan 480]

43 минуты назад, PavelK сказал:

А ток на драйверах какой выставлен? Что за двигатели (маркировку).

Тут точно битый файл прилетел, ибо все проблемы и кривые настройки драйверов приводят к пропускам шагов, в этом случае голова не вернётся в точку старта.

Предполагаю, что станок подключён по USB. А с usb это нормальная ситуация ... )

37 минут назад, vasa29 сказал:

Вероятнее некорректный файл. На 33 секунде видно, что голова движется назад по оси Y. А это трудно объяснить потерей шагов.

Верно.

Если голова возвращается точно в точку старта, пропуска шагов не было.

1 час назад, Doshik сказал:

подключено по юсб , попробую по лан , если смысл пробовать через флешку ?в этом случае файл корректно загружается скорее всего)

Ну, таскать файло флешками, это уже от безысходности ...

Подключите по Lan, и проблема пропадёт с большой вероятностью.

[PavelK 1 539]

1 час назад, Dan сказал:

Предполагаю, что станок подключён по USB. А с usb это нормальная ситуация ... )

Странные у вас ситуации. У меня подключены исключительно по USB и проблем не возникает как и у большинства других пользователей, с LAN то же не всё так прекрасно  недавнож обсуждали.

1 час назад, Dan сказал:

Подключите по Lan, и проблема пропадёт с большой вероятностью.

Для начала хотя бы выяснить наверняка, попробовать на флэшке... Потом уж по LAN либо USB кабель менять.

2 часа назад, vasa29 сказал:

На 33 секунде видно, что голова движется назад по оси Y. А это трудно объяснить потерей шагов.

Проморгал. Такое бывает при мигающем обрыве проводки, но тогда таки да с Дэном согласен, головка бы точно домой не возвращалась и стоит в первую очередь смотреть связь.









[Doshik 2]

19 часов назад, PavelK сказал:

Такое бывает при мигающем обрыве проводки

Можно поподробнее пожалуйста , вы имеете ввиду провода на шаговом?

[PavelK 1 539]

5 минут назад, Doshik сказал:

вы имеете ввиду провода на шаговом?

Да. Но такое бывает только по оси Х и уже на достаточно поработавших станках (не менее 10 тыщ часов, если изначально проводка была нормальной). Сначала лучше исключить всё остальное.

[СивКА 259]

Маленький ликбез по USB для чайников: в продаже много разных кабелей 3-5метров и даже больше. Держишь в руках - кабель тоненький, фильтров нет. Однако даже толстый кабель с фильтрами на больших расстояниях не даст гарантии защиты от наводок, да и толстая изоляция сама по себе не даст никакой гарантии. Надо внимательно смотреть именно маркировку кабеля (не хочу копипастить, спросите у поисковиков сами "маркировка кабеля USB"), стараться пользоваться такими кабелями по принципу "чем ближе - тем лучше". и да, с фильтрами оно как-то спокойнее, хотя зачастую это "защита от лукавого"..:)

Кстати, очень часто эта проблема встречается при подключении принтера, стоящего а-ля "через пару столов" - ну ведь вот кабель же дотянулся...:)

Как-то так.. можете кидаться помидорами..:)

[Dan 480]

3 часа назад, СивКА сказал:

Маленький ликбез по USB для чайников: в продаже много разных кабелей 3-5метров и даже больше. Держишь в руках - кабель тоненький, фильтров нет. Однако даже толстый кабель с фильтрами на больших расстояниях не даст гарантии защиты от наводок, да и толстая изоляция сама по себе не даст никакой гарантии. Надо внимательно смотреть именно маркировку кабеля (не хочу копипастить, спросите у поисковиков сами "маркировка кабеля USB"), стараться пользоваться такими кабелями по принципу "чем ближе - тем лучше". и да, с фильтрами оно как-то спокойнее, хотя зачастую это "защита от лукавого"..:)

Кстати, очень часто эта проблема встречается при подключении принтера, стоящего а-ля "через пару столов" - ну ведь вот кабель же дотянулся...:)

Как-то так.. можете кидаться помидорами..:)

Всё верно.

Но если есть Ethernet соска, юзать надо её.

[PavelK 1 539]

6 часов назад, СивКА сказал:

Кстати, очень часто эта проблема встречается при подключении принтера, стоящего а-ля "через пару столов" - ну ведь вот кабель же дотянулся...:)

Для этих целей есть активные USB удлинители. У меня через два таких принтер как раз работает ибо лень комп специально под него покупать.
