Прошу совета спецов.

Станок уже довольно старый(более 5 лет), со временем начался пропуск шагов по осу у при отрисовке рамки. Сначала думали на драйвер, но подключение драйвера от оси х ситуацию не поменяло. Ток на драйвере выставлен 2,36А и в таком положении был всегда. Увеличение тока до 3А так же ситуацию не улучшило. Сейчас программно занизили скорости и ускорения, пока работаем. Собственно вопрос может ли от времени что случиться с ШД или контроллером? И часто ли забиваются каретки направляющих пылью или грязью со смазкой. Как определить что портал уже перемещается довольно туго? Направляющие стоят Хивин.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, Andrei_T сказал:

Прошу совета спецов. И часто ли забиваются каретки направляющих пылью или грязью со смазкой. Как определить что портал уже перемещается довольно туго? Направляющие стоят Хивин.

почистить ведешкой , поганять руками, смазать жидким маслом, не перетягивать ремни

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Смазка не сильно помогает. Все равно шаги пропускает если выставить скорости которые были раньше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

12 часов назад, alexander-1 сказал:

почистить ведешкой , поганять руками, смазать жидким маслом, не перетягивать ремни

Там может быть перекос линейного подшипника . Никто же не проверял .. )

16 часов назад, Andrei_T сказал:

Как определить что портал уже перемещается довольно туго?

"Отвязать" мотор от привода механики по Y и покатать портал руками, всё сразу станет ясно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



23 часа назад, Dan сказал:

Никто же не проверял

Почему не проверял, подшипники там на рельсах, перекосить их невозможно. Вот если портал перекосило со временем, это может быть. Ремень с мотора скинули руками портал передвигается плавно без рывков и усилие не очень большое, оценить не чем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

7 минут назад, Andrei_T сказал:

подшипники там на рельсах, перекосить их невозможно

Ошибаетесь, очень легко .. )

Если проверили плавность хода портала, значит в этой части всё в порядке.

Поменяйте местами драйверы Х и Y ... мог драйвер подустать, замерьте напряжение с блока питания ШД, если при работе есть просадки, то это так же может вызывать пропуск шага.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 минут назад, Dan сказал:

Поменяйте местами драйверы Х и Y

Я в первом посте написал, что замена драйвера ничего не поменяла, Пропуски продолжились. Напряжение не мерил, но вроде оба драйвера питаются от одного блока. А как оценить усилие для перемещения портала, там ведь еще и приводной вал через ремни крутится? Я снимал ремень только с мотора. Просто сейчас работаем на уменьшенных скоростях и ускорениях и пропусков больше не было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

9 часов назад, Andrei_T сказал:

Я в первом посте написал, что замена драйвера ничего не поменяла, Пропуски продолжились. Напряжение не мерил, но вроде оба драйвера питаются от одного блока. А как оценить усилие для перемещения портала, там ведь еще и приводной вал через ремни крутится? Я снимал ремень только с мотора. Просто сейчас работаем на уменьшенных скоростях и ускорениях и пропусков больше не было.

Покажите пользовательские настройки, или, как я их ещё перевёл, как боевые настройки .. )


Мотор по Y на сколько сильно греется?

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мотор греется не сильно, примерно одинаково как и на оси Х. Настройки в понедельник только смогу сфоткать. Но весь прикол в том что пропуски начались начались ни с того ни с сего. В настройки потом уже полезли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

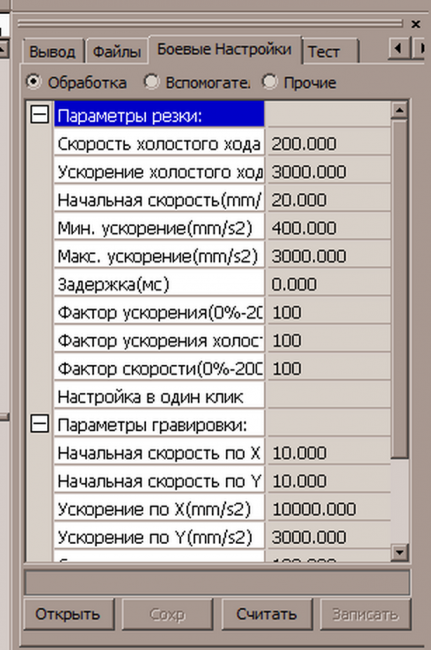

Фото настроек, только у меня по другому они называются



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

55 минут назад, Andrei_T сказал:

Фото настроек, только у меня по другому они называются



А прочитать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

19 часов назад, Andrei_T сказал:




считать нажми



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

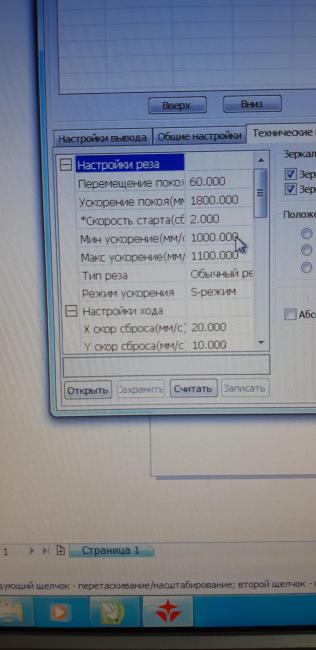

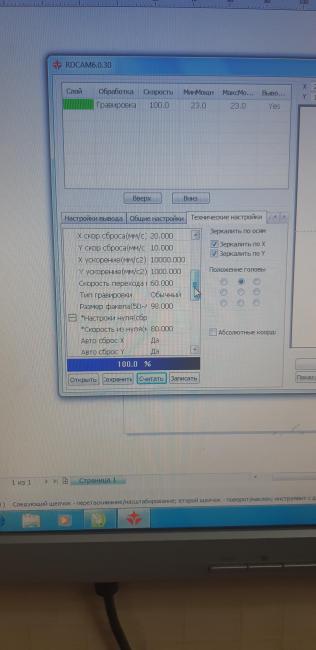

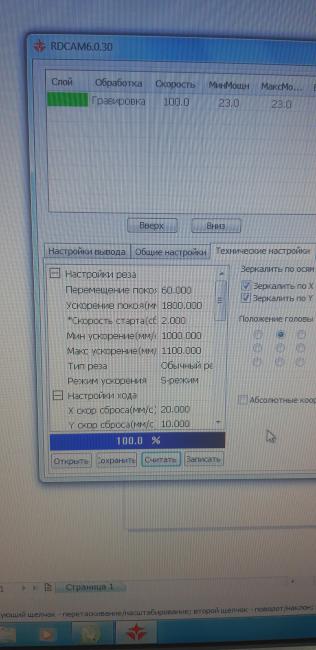

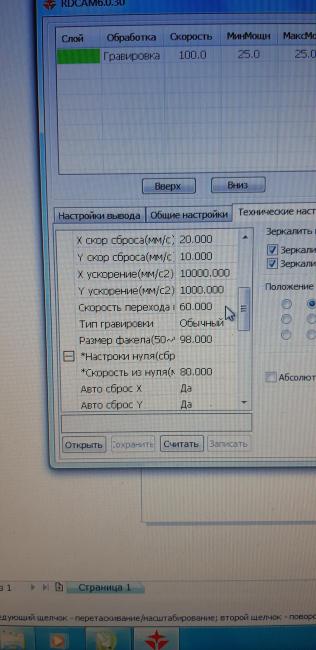

Я все понимаю прекрасно, просто не было возможности сфоткать. Хотя ничего не изменилось, эти настройки я сам лично забивал



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 26.11.2019 в 06:28, Andrei_T сказал:

И часто ли забиваются каретки направляющих пылью или грязью со смазкой.

Да. 5 лет без замены довольно большой срок (если станком пользовались часа по 3 в день).  Если ещё и смазывали не регулярно и плохо, то шарики там вполне могут быть квадратными :D  Так же могли вполне деградировать силовые элементы в электронике (в основном, конденсаторы).



В 26.11.2019 в 06:28, Andrei_T сказал:

Как определить что портал уже перемещается довольно туго?

Либо весами (безменом), либо по амперметру, подключённому к драйверу ШД. Но для того и для другого нужно знать эталонные значение (т.е. замеренные пока станок новый или у кого есть новый такой же).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

26.11.2019 в 06:28, Andrei_T сказал:

Прошу совета спецов.

Станок уже довольно старый(более 5 лет), со временем начался пропуск шагов по осу у при отрисовке рамки. Сначала думали на драйвер, но подключение драйвера от оси х ситуацию не поменяло. Ток на драйвере выставлен 2,36А и в таком положении был всегда. Увеличение тока до 3А так же ситуацию не улучшило. Сейчас программно занизили скорости и ускорения, пока работаем. Собственно вопрос может ли от времени что случиться с ШД или контроллером? И часто ли забиваются каретки направляющих пылью или грязью со смазкой. Как определить что портал уже перемещается довольно туго? Направляющие стоят Хивин.

Здравствуйте! У меня такая же ситуация как у Вас!Подскажите пожалуйста на сколько скидывали скорости и ускорения!?И скорости нужно уменьшать на обеих осях или только на той которой пропуски?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6 часов назад, Mario сказал:

Здравствуйте! У меня такая же ситуация как у Вас!

Причины, как правило, две - увеличение сопротивления движения или проблема с электро или электронными компонентами.
Чаще всего, это механическая проблема.
Могу предположить, что у вас стоят двухфазные ШД (информации по начинке станка пока никакой). Можно увеличить момент на валу двигателя уменьшением дробления шага в настройках драйвера с последующим пересчётом микрошагов в контроллере. В этом случае скорость можно не уменьшать, возможно и быстрее начнёт работать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Д

6 часов назад, Mario сказал:

У меня такая же ситуация как у Вас

Здравствуйте. Проблема решена. Первоначально проверьте всю механику (Каретки, ролики, натяжение ремней) На старом оборудовании каретки забиваются грязью и клинят. В моем случае с этим все было хорошо, станок обслуживаю и ремонтирую сам. Перекидывание драйверов с оси на ось ничего не давало, шаги все равно пропускались причем в разных местах и именно на оси Y (Портал наиболее нагруженная ось). Уменьшение скорости и ускорения по оси дало временный эффект. Шаги почти перестал пропускать, но как валенок раз в год стрелял, и очень точно (дорогой брак получался). В общем проблема была в самом ШД. Видимо от времени и постоянного нагрева ресурс его магнитов начал кончаться. Очень сильно упал момент на валу. Увеличение тока на драйвере только увеличивало нагрев, а момент не увеличивался. Когда держал в руках новый и старый ШД разница по моменту на шкиве очень сильно различалась при удержании рукой. Старый просто не стартовал, а начинал шаги пропускать. В общем смотрите всю цепочку от механики до электроники. ЗЫ. Обычно такая проблема появляется не сразу. Сначала раз в неделю пропустит, потом раз в пару дней. В итоге работать будет невозможно. Успехов в поиске и решении проблемы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
