Alex Reklab

УРРРААА - Перезагрузка 3.0 и Запуск нового сайта Реклаб 2019

Рекомендуемые сообщения


Сегодня у нас прекрасное приподнятое настроение - Мы запустили новый сайт Реклаб 2019. Этот сайт стал результатом работы последних двух лет. Почему целых двух лет спросите вы, отвечаю - мы работали не только над внешними изменениями по сайту но и над всей компанией в целом. Перезагрузка 3.0 означает нашу третью по счету за почти 15 лет работы смену сайта и организационной структуры но и конечно сайт претерпел кардинальные изменения, а точнее это полностью новый ресурс созданный с нуля. Об этом подробнее ниже.

+ Мы увеличили количество запасных частей их хранение и контроль поставок

+ Теперь наш сервис стал еще лучше. Мы отремонтировали и структурировали помещения сервиса, разработали и изготовили стеллажную систему для индивидуального хранения запасных частей и расходных материалов

+ Расширили область хранения и наличия запасных частей, как в офисах так и на складах

+ Увеличили количество сервисных инженеров и контроль качества обслуживания. Вы все также можете написать на мою личную почту - руководителю отдела продаж [email protected], но и просто нажав на кнопку в разделе техподдержки. http://reklab.ru/tech/

+ Отремонтировали лабораторию и значительно повысили уровень тестирования лазерных излучателей и начали калибровать каждый волоконный маркер в России, перед отгрузкой более чем по 14ти параметрам.

+ Значительно расширили и обновили линейку волоконных и со2 лазерных маркеров

+ Запустили тестирование в лаборатории и сервисе продолжительное тестирование фрезерных станков с ЧПУ AMAN CNC, по усложненным тестовым заданиям, максимально нагружающим механику станков

+ Расширили линейку габаритных волоконных резчиков металла Raylogic FBX на станки с кабинетами, станки для резки труб, комбинированные станки и станки с конвейерами

+ Расширили географию поставок и улучшили и упростили запуски волоконных лазерных резаков для металла Raylogic FBX

+ Отточили качество новой линейки CO2 станков Raylogic V12 и добавили некоторые улучшения в проверенную временем рабочую лошадку Raylogic 11G

Запустили обновленную систему контроля качества обслуживания клиентов, пусконаладок, сервисного обслуживание и технической поддержки.

Ну и конечно провели огромную работу над нашим сайтом. Сайт Реклаб 2019 стал действительно Перезагрузкой 3.0 - это полностью новый проект направленный на удобство работы как наших постоянных клиентов, для удобного поиска расходных материалов или запчастей, так и для новых клиентов, которые выбирают оборудование или расходники.

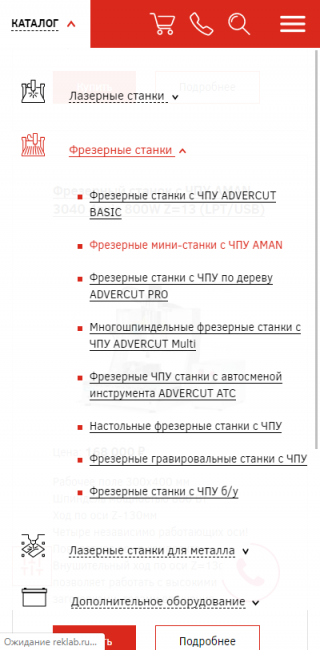

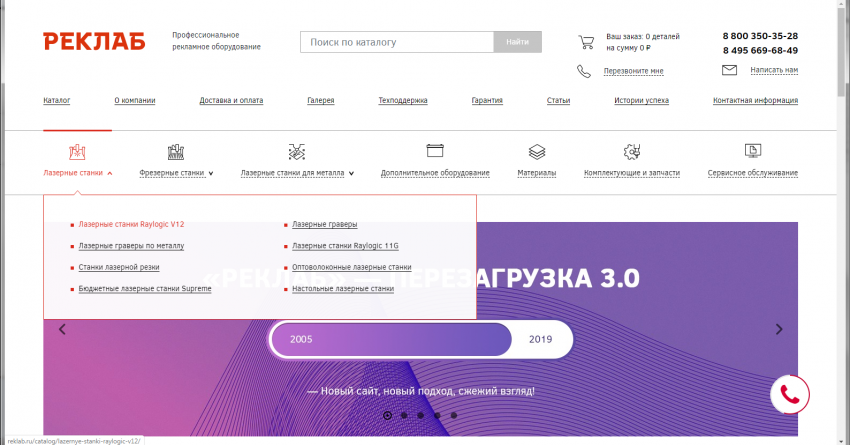

Во первых у сайта появилось выпадающее меню в шапке сайта, теперь вы всегда оперативно найдете необходимые категории.

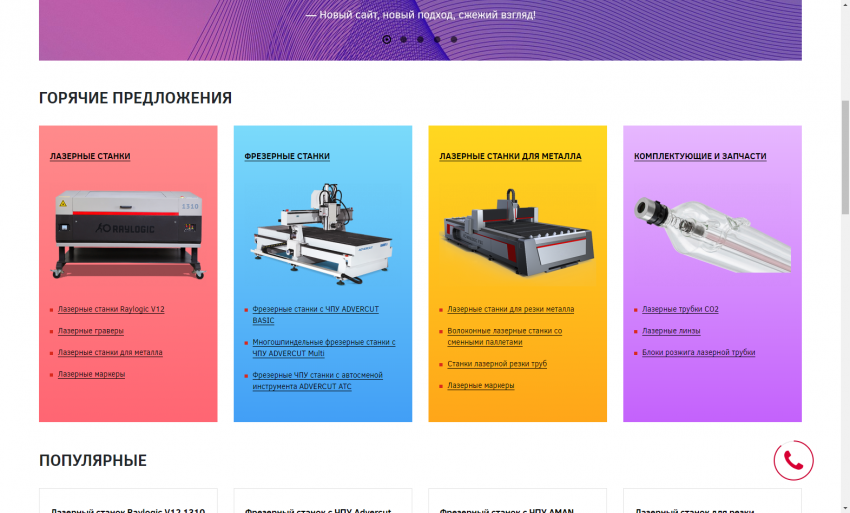

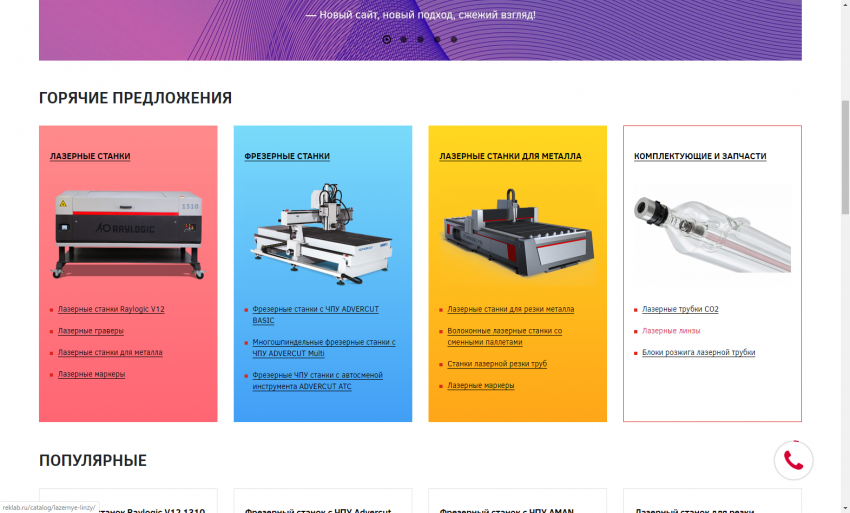

Также появился быстрый доступ к горячим категориям

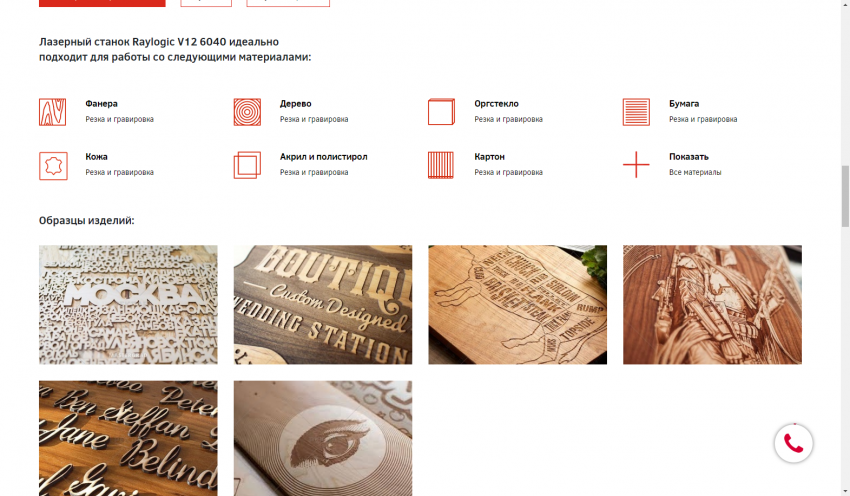

Структура сайта нацелена на максимальное удобство выбора не только в структуре каталога но и в медиа материалах.

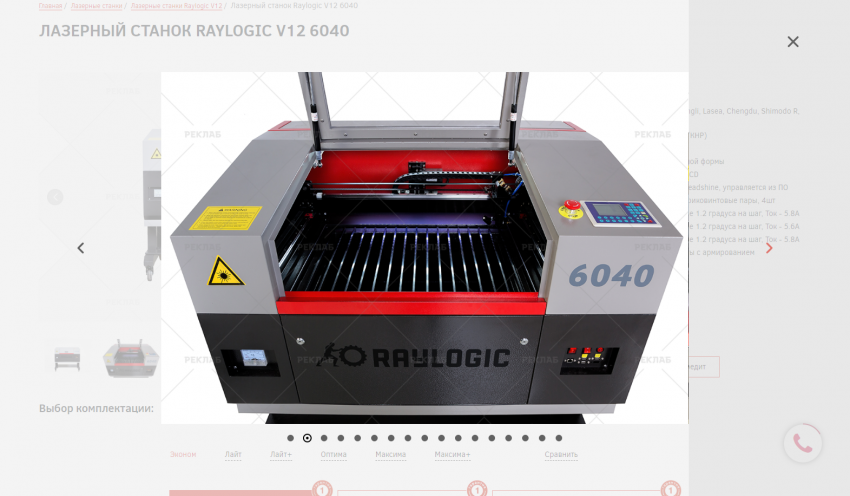

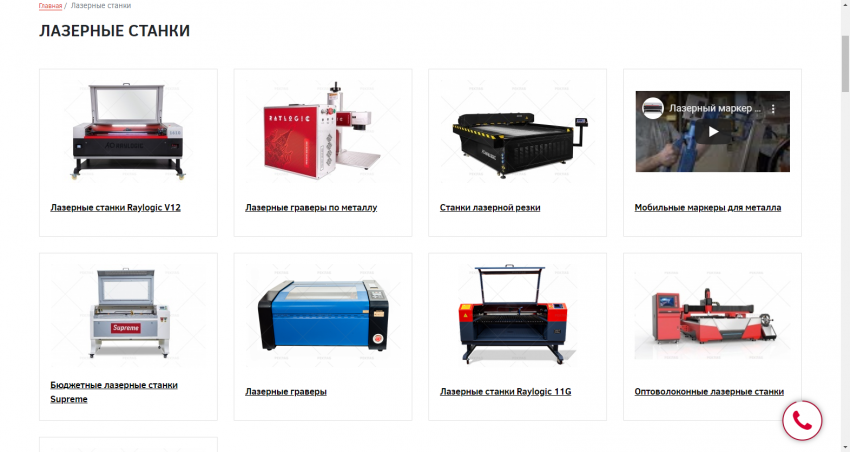

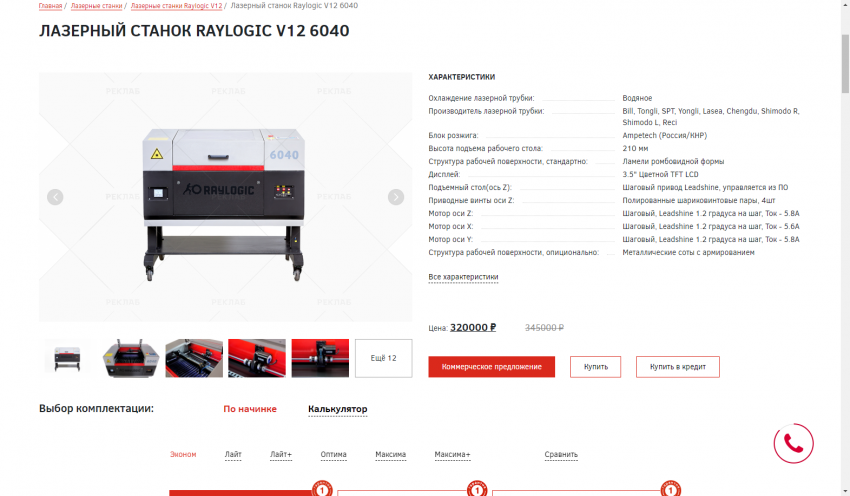

Мы не только готовили новый интерфейс но и конечно максимум новых фото в качественном разрешении.

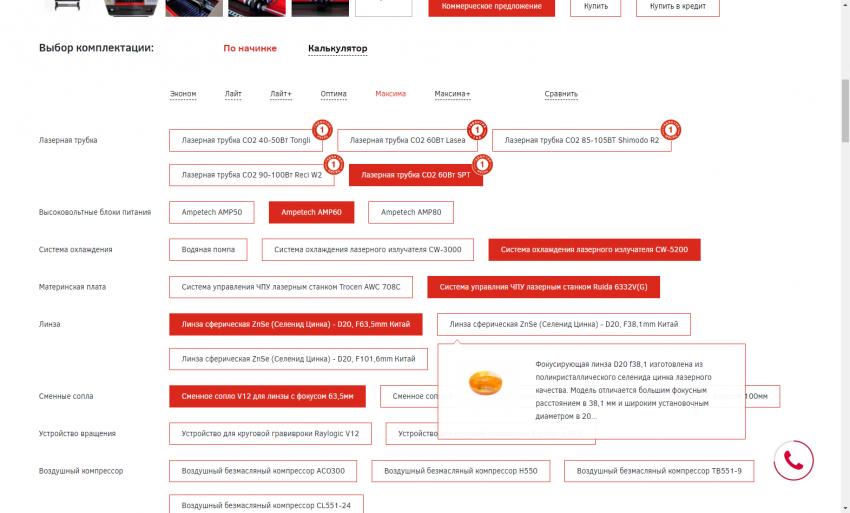

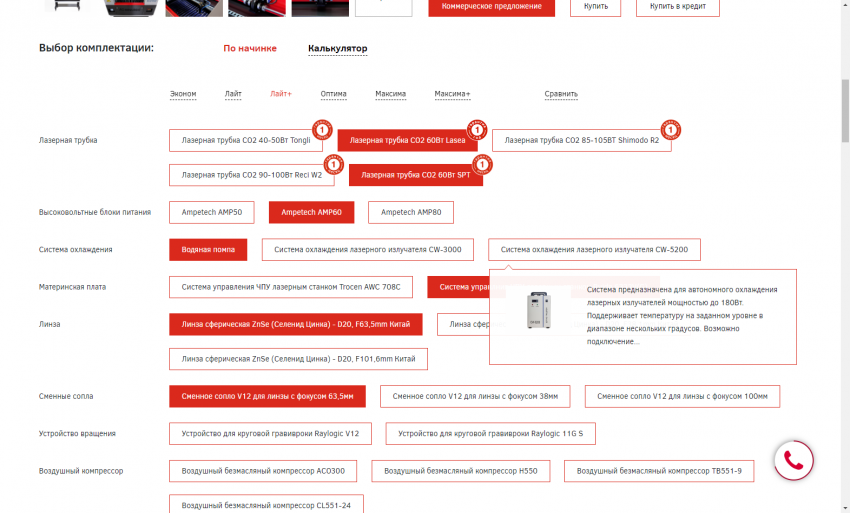

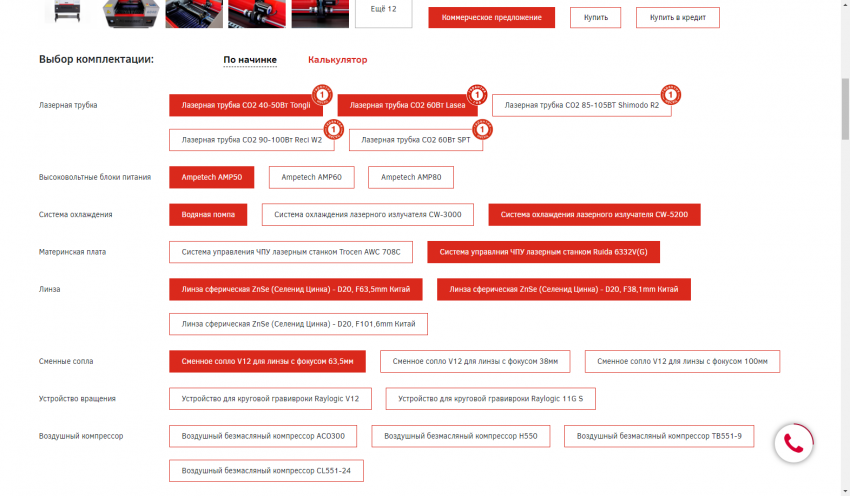

Интересные новинки появились в выборе комплектаций некоторых видов станков. Таких как Raylogic V12 и 11G.



Можно выбирать как уже отобранные комплектации так и собрать свою

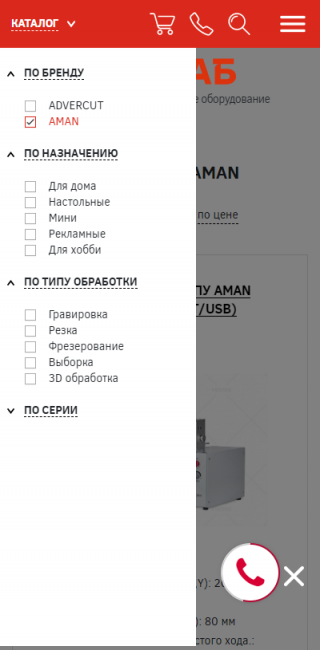

Добавлена удобная система фильтрации товаров внутри разделов и категорий по материалам и другим характеристикам.

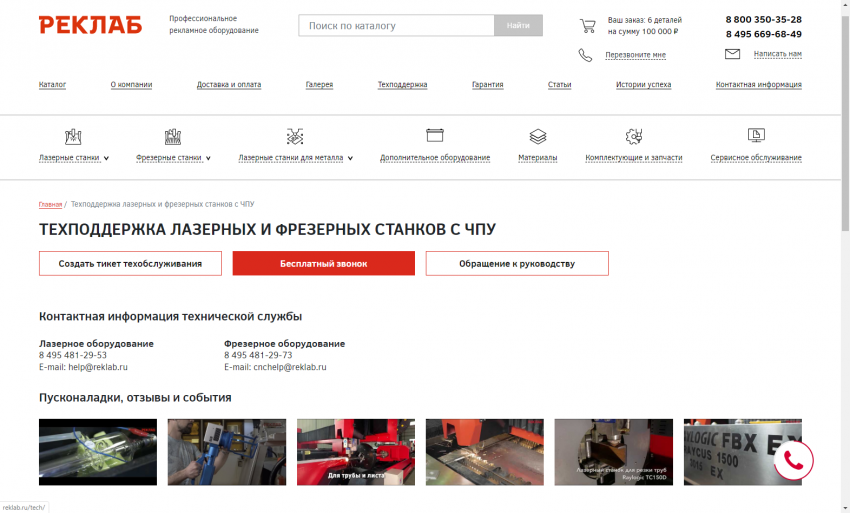

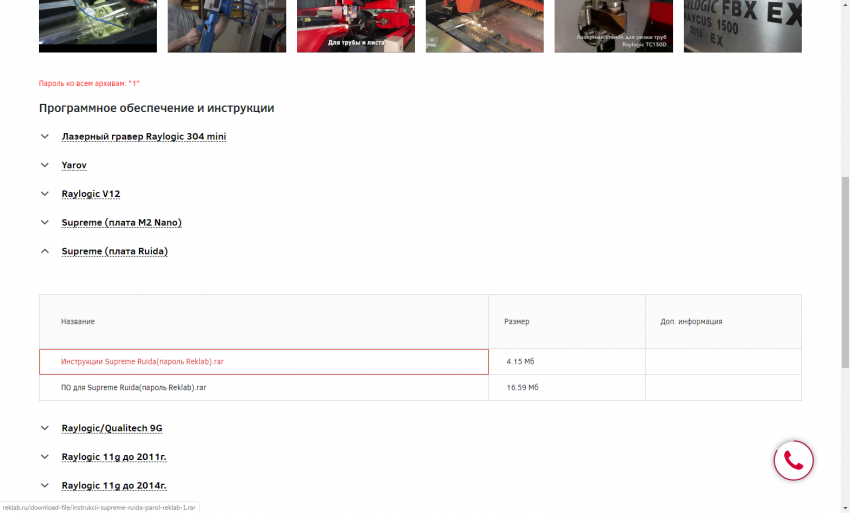

Обновлен раздел технической поддержки. Вы можете скачать необходимый вам софт или инструкции, написать в техподдержку прямо с сайта одним кликом или заказать бесплатный звонок.  Также можно обратится к руководству с похвалой, жалобой или пожеланием.

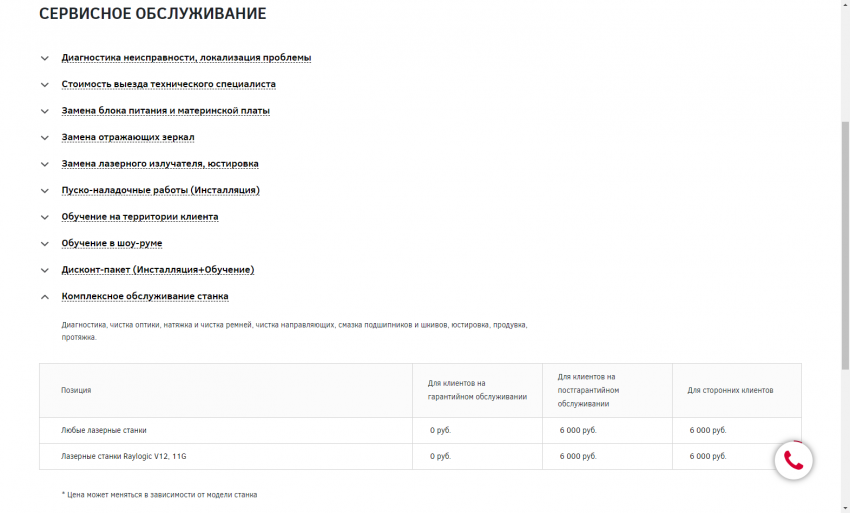

Появился отдельный новый раздел Сервисные услуги для любых пользователей любых станков. Сервисный раздел будет видоизменятся и наполняться новыми услугами и информацией по выгодным ценам и сервисом высочайшего качества.

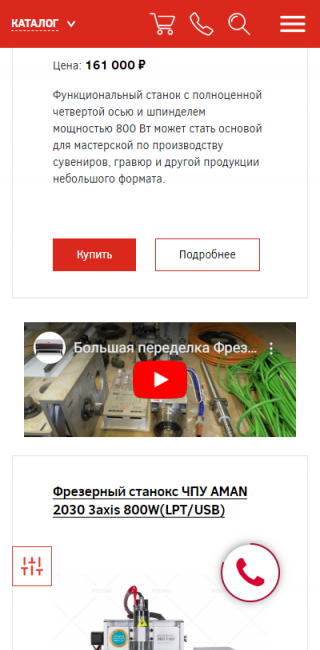

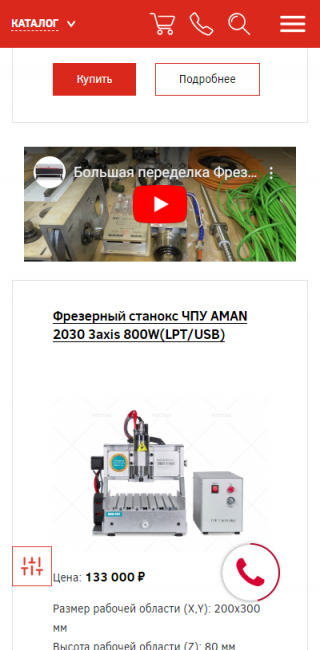

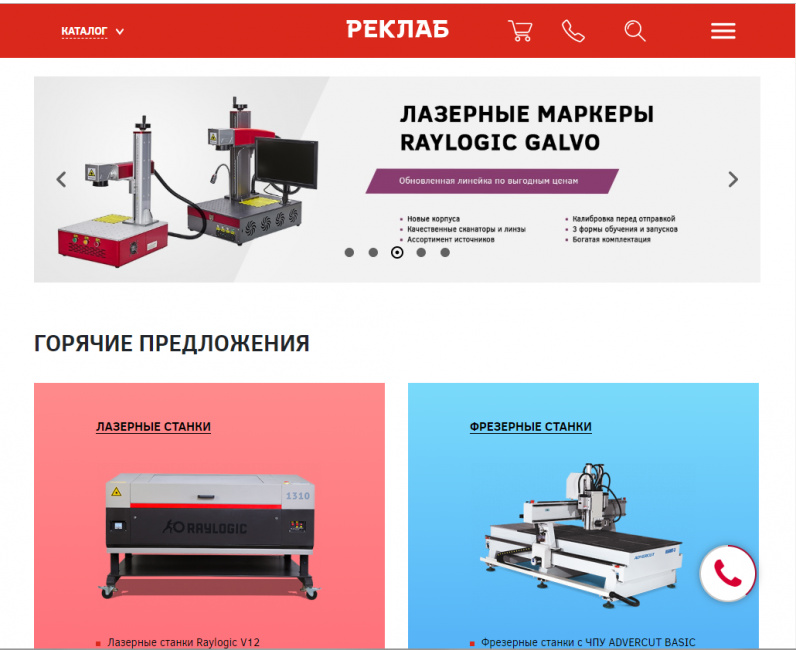

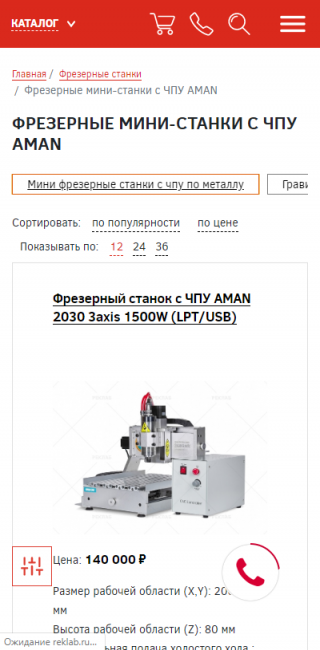

Ну и конечно сайт адаптивен ко всем разрешениям экрана, а также имеет версии для планшетов и очень приятную совершенно новую мобильную версию.








Для нас Перезагрузка 3.0 это новый вектор в работе как с проверенными клиентами, с которыми мы работаем годами, так и с новыми клиентами для которых мы постараемся создать максимально комфортные условия работы с нами.

Ну и конечно мы обязательно разыграем много ценных подарков по этому поводу.


Изменено пользователем Alex Reklab

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поздравляю!

Ну чо, листалка вполне удобная, картинки качественные и в нормальном разрешении.


Классический чёткий шрифт аля Тахома, а не всякое сопливое говно, типа серого на сером ... )))

Чо не понравилось, нельзя открыть галерею с превьюшками. Фотоматериала много, а чо посмотреть, не знаю .. .сидишь и листаешь, ждёшь, когда долистается до нужной .. ))) . Просто, даже нелогично получается - есть кнопка [Ещё23], жмакаешь, а открывается всего одна картинка, а остальные 22 где? ... ))) Сидишь, как чукча, листаешь книгу тайги .. )))

Дописать бы эту скриптинку, цены б ей не было .. ))))

Ну, и мне, в принципе, десятый дизайн не нравится. Я бы позакруглял слегка всё острое .. ))))

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Авторизация

  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От PavelK
      Приветствую!
      Есть у меня станочек Aman 3040, 800 Ватт шпиндель. Регулировка оборотов осуществляется ручкой на передней панели. Программно можно только запускать/останавливать вращение. Мне это, разумеется, сразу не понравилось, т.к. много материалов в обработке и для всех нужны свои скорости.

      Представляю относительно простую модификацию для возможности программной регулировки оборотов.
      Откручиваем винты и снимаем крышку корпуса, видим инвертор. Его модель "Inverter_B_V05"

      Нас интересует зелёная клеммная колодка слева:

      Тут уже с переделанным подключением, забыл сфоткать как было до.
      Переделка такая:
      Между SGND и FWD  (пины 4 и 5) ставим обычный тумблер, что бы иметь возможность вручную отключать/включать вращение шпинделя, на всякий случай (для душевного спокойствия, ну и чтобы закрыть отверстие пустое вместо крутилки),  когда тумблер включён управление вращением (запуск/остановка/регулировка оборотов) будет программное.
      На самой плате управления (называется MACH3 Interface Board V1.2) ищем колодку SPINDLE. Она слева на картинке.

      Кстати, кому интересно - на выходе стоит оптопара PC817.

      (первый пин там, где точка на микросхеме).
      От неё идёт два провода, один белый, другой белый с синей прерывистой полосой (правый провод).
      Если версия платы чуть другая, то ориентироваться лучше по оптопаре и даташиту.
      Так вот белый с прерывистой синей полосой  к "+5V" (2 пин, если считать сверху) инвертора, другой к "5V" (3 пин, если считать сверху, не путайте с питающим, это именно вход управления) - он как раз управляющий.
      В итоге должно получиться так:

      Чёрные провода от тумблера. Белые от интерфейсной платы.
      Так то, скорее всего, непомешал бы подтягивающий резистор на 10КОм между 5V и SGND, но вроде в самом инверторе подтяжка есть и глюков не замечено.
      ВАЖНО:
      В сообщениях ниже написали о проблемах подключения, а именно невозможность управлять вращением.
      Проблема в уровнях TTL некоторых LPT портов.
      А именно при логическом 0 у них по факту больше 1 вольта, чего хватает, что бы оптопара осталась открыта.
      Решение, это поставить парочку диодов, на которых упадёт лишнее напряжение, что бы при 0 был фактически 0.
      Стягивающий резистор поставить не вариант.
      Короче, ищем управляющую ногу оптопары, делаем на дорожке разрыв, впаиваем последовательно 2 диода.

      На белый провод не обращайте внимание, он для других модификаций.
      Диоды подойдут практически любые, только не Шоттки (т.к. на них слишком малое падение напряжения)!
      Например 1N4007. Купить можно в любом радиомагазине, либо выпаять из старого блока питания компа.

      В управляющей программе ставим  "пин 1" - управление шпинделем и Active LOW в случае Mach3 или Inverted в случае LinuxCNC.
      Кстати, этот инвертор, судя по всему, вполне спокойно потянет 1000 Ваттный шпиндель. Больше, думаю, не стоит.
      Вот, в общем то и всё =) Ничего сложного.
    • От PavelK
      Приветствую!
      Думаю, меня и про меня вы уже знаете - я обожаю до глубины души пускать слюни крутые новинки, особенно, если удаётся их пощупать за сиськи все интимные места. Вот и в этот раз опять я побывал в Реклабе и предлагаю заценить крутотень.

      Запасаемся попкорном, винишком, куришком, присаживаемся и читаем - будет дооолгая беседа, так как изменнений дофига дофигаща!
      Кому лень читать полностью, то, если вкратце: стал надёжнее, солиднее, основной упор сделан на уровень удобства (наконец-то!) как использования, так и обслуживания, проведено исправление косяков, без добавления новых   В общем, лучший из Китайцев, то есть всё, предел, круче только Европейцы.
      Цена:
      А фиг её знает. Когда делал обзор ещё ничего не было известно и лучше уточнить у @Alex Reklab  - пока не выложили цены можно мучать его
      Кстати, по промокоду "СТАНКОФОРУМ"  будет скидка в 3% (спецом для вас, форумчане, договорился!) мелочь, а доставку окупит.
      Ну а кто, как и я, ценитель прекрасного, поприветствуйте новый лазерный станок Raylogic V12, собственной персоной:

      Обновлённая версия идёт взамен уже морально устаревшей серии Raylogic 11G, так что многое нам уже хорошо знакомо, но это на первый взгляд
      Вот, к примеру, миллиамперметр спереди станка:

      Столь важный в повседневной работе индикатор состояния трубки вынесли на видное место (зачем он вообще нужен есть тут). Теперь не нужно корячится, лазая каждый раз для проверки тока трубки в отсек к блоку розжига. Ура!  Лучше бы, конечно, на верхнюю панель, а то теперь нагибаться лень .
      Бонусом добавилась полка внизу во всю ширину станка:

      Которая является замечательным пылесборником   добавляет немного жёсткости станку и можно заранее заготовить себе листы материала - фанеры, пластика и т.д., закинуть туда и не думать, куда его деть, пока не понадобился.
      Сам металл стал толще, так что станок нехило так прибавил в весе - попробовав приподнять, чуть не порвал очко на британский флаг.
      Немного изменились колёса, стали мощнее и жёстче:

      и опорные винты-ножки - теперь из полиуретана с бороздами для лучшего сцепления и предотвращения расшатыванию:

      Станок и без этих винтов не шатается, благодаря сильным стопорам на колёсах и толстому металлу:



      С рамой да, переборщили    Осталось поставить движок, кузов и гелендваген готов
      Кул!
      Чуть выше видим включатели:

      Их теперь перенесли вперёд как и разъёмы для подключения к ПК и Флешки. Я один не сразу понял, зачем тут 3 USB?  Ну так вот, третий - для мышки! С помощью неё можно проще справляться с панелькой (Для тех, у кого, как и у меня, пальцы как сардельки).
      Радует, что сетевой разъём теперь то же вынесли в наружу, что бы не лазить к материнке и не думать, как протащить сетевой кабель через весь отсек электроники. Как по мне, то лучше бы их вынесли наоборот назад станка, а USB для Флешки наверх, а то торчащий USB, сетевой или флэшку легко задеть и выдернуть. Хорошо, что есть для них ниша.  Кстати, заметили маленький круглый выключатель? Как думаете, для чего он? Для подсветки? А фиг там, она не отключаемая (что радует - продумали, её не зачем выключать/включать отдельно от станка), а вот зачем на самом деле он нужен будет чуть ниже.
      Что ходить вокруг да около, открываем:

      И сразу обратим внимание на торец крышки и её ответную часть:


      Хитровыебанная форма нужна, что бы плотнее закрывалась крышка, не позволяя дыму выходить через щель (которая раньше иногда бывала). ИМХО перемудрили - было бы достаточно проложить резинку, да и в край упираться ладонью не очень удобно.
      Основной проблемой может стать то, что она будет мешать протаскиванию длинной заготовки, если предполагается гравировать такие, НО она не приварена и легко откручивается, передняя и задняя крышка полностью открывается и убирается:

       Позволяя использовать все 20 сантиметров высоты подъёмного стола, так что можно гравировать хоть на двери целиком. Зачёт! (Пользуясь случаем передаю привет форумчанину @ИгорЁк - вот то, о чём вы спрашивали )
      Кстати, о птичках о дыме.
      Сделали вытяжные отверстия сразу у плоскости стола!

      (над пазами ламелей)
      Зачем нужны именно там?  А для того, что бы дым при гравировке больших заготовок (когда ею закрыта большая часть стола) не стремился осесть на ней (потому что раньше вытяжка была только внизу), тем самым ухудшая качество, а уходил сразу вбок. Так же это позволит не оседать дыму на двигателе оси Y (что важно, так как он открытый и может налипнуть на подшипники его, что приведёт к кончине. Чуть дальше про это будет подробнее) и когда резка идёт впритык к стенке. Офигенно!
      Наверняка вы уже на фоне предыдущих фото разглядели пирамиду Хеопса, так вот она крупным планом:


      Наконец-то! Наконец-то обрезки не будут засирать всю вытяжку, которая раньше была просто отверстиями на дне, а будут собираться вокруг неё не препятствуя дымоудалению, хоть месяц не выгребай!  Я бы отдельно прикупил эти пирамидки на свой старый 11G (хотя, я бы лучше станок целиком прикупил - дальше будет ещё круче!). Так же сделали дно плоским, обрезки теперь не нужно выгребать нырнув в буквальном смысле вглубь станка (раньше у задней стенки тоже было углубление - я постоянно желал китайцам засыпать туда риса и доставать его их палочками, поняли бы, каково это) - можно легко щёткой смести в переднюю часть и там оставить до лучших времён, когда будет не лень полностью избавиться от обрезков - просто открыв переднюю крышку, подставить коробку и выгрести.
      Но вот сами винты, к сожалению, опять остались без пылезащиты   ведь это так просто сделать - просто прикрутив резиновую гармошку...
      Ну да фиг с ней, ведь теперь сами винты ШВП  !

      Ну афигеть теперь, винты подъёмного стола ШВП!  Блин, их не на все фрезеры то ставят, а тут на подъёмный стол не поскупились!
      Что это даёт?  А это даёт плавный, ровный ход без каких-либо люфтов и следовательно смещений плоскости стола! Я думаю, вы сталкивались с тем, что при подстройке фокусного расстояния в процессе резки/гравировки между проходами образовывался зазор или пропуски - теперь этого не будет! Стоит ли говорить, что сам стол, разумеется, на шаговом моторе с возможностью точной регулировки с панели станка. Увы, но в процессе работы изменить расстояние не получится =(
      С трудом оторвём взгляд от них и посмотрим чуть выше - на сам двигатель оси Y,

      В нём ничего выдающегося, по сравнению с прошлой серией - он всё так же трёхфазный, гибридный (что есть хорошо - больше скорость без потери крутящего момента) со стандартным углом шага 1.2, с редуктором, но вот сами муфты, которые соединяют два вала от концов оси Y, теперь пластинчатые, взамен сильфонных на предыдущей версии и располагаются теперь рядом с самим движком.
      В чём фишка?
      А в том, что по сравнению с сильфонными, которые, сцука, и пружинят шибко - у пластинчатых больше крутящий момент, нет резонанса.
      Возможно, те, у кого есть широкоформатные станки, встречались с явлением, когда при черчении (не сквозной резке - кто как хочет называет) прямой линии лазерным лучом образовывалась "рябь", так вот, это и есть резонанс. Одна из причин - как раз муфты на предыдущей версии. Теперь, как минимум, одой причиной, которую вообще можно было решить, меньше. Об остальных, почти не решаемых, уже писалось на форуме .
      Да, стоит оценить вообще вцелом такое решение  - разделить вал на два, а не использовать один сплошной с приводом сбоку.
      Основной плюс - гораздо меньше инерция, почему и что это даёт:
      Чем длиннее вал, тем он больше прогибается под собственным весом, появляется резонанс, чтобы этого избежать нужен вал по толще, соответственно  увеличивается вес, а из-за инерции придётся снижать скорости разгона и торможения, да и скорость перемещений будет ниже, так же увеличивается размер опорных подшипников, вот примерно до таких:

      а ведь сопротивление вращению у таких немаленькое, что ещё больше снижает скорость разгона и торможения, то есть что бы это всё компенсировать и не снижать скорости, нужен движок по мощнее, но ставят, как обычно, дешёвое УГ...
      Единственное что хотелось бы сделать какой-либо съёмный кожух для этого узла целиком, что бы было удобно обслуживать и не оседала копоть на самом узле. Хоть и дополнительные отверстия дымоудаления теперь есть, но по-моему было бы круче с кожухом.
      Раньше я не уделял этому моменту внимания, но в наше время некоторые мудаки вешают лапшу нагло срут в уши, что один сплошной вал это вообще маст хэв и только так единственно верно, не приводя никаких пруфов. Я бы указал кто именно, но ведь они тут же побегут во все инстанции ныть, что я обозвал мудаков мудаками, а не политкорректно - пидарами, при этом ничего не сказав и не приведя пруфов по делу. Фув, извините, накипело.
      Поднимая взгляд, уфигачившись башкой о лазерную головку, посмотрим и на неё:

      Тут почти без изменений, разве что кронштейн, через который проходит воздушная трубка обдува линзы переехал вбок, для более эстетичного вида.
      Сзади у неё то же ничего выдающегося:

      Вот только гайка зеркала теперь имеет шлиц под линейку. Ага, мы все вместо покупки спец. инструмента за пару баксов для выкручивания гаек-фиксаторов линзы и зеркал используем обычную линейку, это норма, Малышева одобряет . Зачем-то ещё сделали саму гайку  как гайку, то есть с отверстием по центру  Охлаждение ведь зеркала ухудшится... Может есть какой-то тайный смысл? Может кто знает - подскажите, плиз, я в замешательстве тут, вроде не плюс и не минус...
      Так же мне не понятно, зачем ставят светодиодный целеуказатель, по моему опыту им вообще никто не пользуется и первым делом снимают, что бы не задевал высокие заготовки и вид не портил.
      Но вот с концов самих направляющих изменения гораздо интереснее:

      Видите суслика концевик? А он есть - вот та чёрная прямоугольная хренюшка. Ага, они стали бесконтактные, индуктивные, взамен микровыключателей!
      В чём плюс? А в том, что у обычных микриков со временем начинаются проблемы с контактами, и домашняя позиция начинает потихоньку убегать, а ещё они не любят копоти.  Смущает только то, что прикручены лишь на один винт... Сами  датчики, производства Omron:

      то есть точность обеспечена. Минусов, по сравнению с микриками, нет вообще - только плюсы. Круто!
       На фоне виден редуктор оси Y, вот он чуть крупнее:

      И с другой стороны:

      Ведомому и ведущему шкиву редуктора добавили фланец, это позволяет, в случае необходимости, протянуть винты без ослабления и снятия ремня! Аллилуя!
      Сам портал прибавил немного в весе  и стал квадратным - для возможности подобраться к смазочным соскам кареток. ИМХО конструкция хоть и простая, но не понятно, почему было бы не оставить предыдущий вариант - лично мне нравился больше.

      Так же сам движок развернули в другую сторону.  Зачем? А видите четыре отверстия? А зачем они то?
      А они за тем, что бы иметь возможность поставить ещё одно зеркало, ещё одну головку, ещё одну трубку и у вас будет лазер сразу с двумя трубками! В чём смысл? А в том, что одну трубку поставить на 150 Ватт, а другую на 40 Ватт и у вас будет очень быстрая резка и очень качественная гравировка и всё на одном станке, вместо покупки двух (почему на мощной трубке не получить качественную гравировку читать тут)!  Вспомнил, один форумчанин уже так сделал, только на другой модели, читать тут.
      Думаю, в Реклабе можно сразу будет заказать опцию с двумя трубками   Короче, офигенно!
      Ну, раз мы здесь, посмотрим в правом углу мало примечательную деталь, которую фиг то сразу и заметишь, а именно:

      Да, ну нафиг - штатный разъём подключения поворотки! Самый кайф, что она переключается переключателем (как ни странно ) с передней панели станка:

      Круглый маленький - это он. Теперь не нужно ползать в отсек с электроникой и вручную перетыкать разъёмы на драйвере - достаточно одного щелчка.  Мммм, данон!
      Заметим, что опоры ремня то же изменились, как и само их основание:


      Конструкция опоры полностью изменилась. Плюс в том, что, в случае необходимости заменить подшипник, можно легко выкрутить полностью без ловкости рук с шестигранником, как на предыдущей модели.
      Размер опорного подшипника стал больше, по видимому, для увеличения срока службы и возможности натянуть ремень сильнее, так же он не обслуживаемый, что бы не попадала копоть и не засирала его. Сам подшипник, к сожалению, шариковый. Почему не ставят роликовый для меня загадка. Само основание так же теперь легко снимаемо и представляет собой примерно такую же балку, как на оси Х, только прямоугольную. Зачем так сделано?  По всей видимости, в случае, если китайцы накосячат с прямотой установки, можно было бы легко выровнять.
      Сами направляющие Hiwin и/или PMI (зависит от комплектации). Оба производителя из Тайвани, по качеству не отличаются. По собственному опыту скажу, что ходят одинаково (за 5 лет, 2 года из которых круглосуточно) ни те, ни те не умерли (ни каретки, ни сами направляющие). Если вдруг кто-то предпочитает определнного производителя - лучше при заказе укажите это отдельно. В общем, зачёт!
      Зайдём с другого края:

      На первый взгляд слева ничего примечательного, но само зеркало теперь регулируется и по высоте!
      Плюс в том, что саму головку можно будет заменить на более массивную (для резки металлов), у которой зеркало будет выше/ниже ну и юстировать при замене самой трубки на более пузатую будет легче.
      Заметили, что как-то светло?
      Дело в том, что подсветки в станке не просто много, а очень много!
      Под самой рейкой и под верхней крышкой, тут:

      Во всю длину рейки видимо было лень делать
      И тут, по бокам:

      Да ещё и отражатели сделали
      Подсветка сделана на основе светодиодной ленты, залитой эпоксидкой, так что проблем с очисткой не будет.
      Класс!
       Ну и заглянем в отсек к лазерной трубке:

      О, да!  Крепление трубки новое и теперь легко регулируется по высоте без гаечного ключа! Так же есть возможность поставить более пузатую трубку без замены креплений.

      Супер!
      В остальном, впринципе, нет ничего примечательного, но:

      Разве что провода теперь подходят  через вводные сальники, что бы не болтались.
      Из минусов - могли бы сделать  это место полностью герметичным, что бы в случае, если шланг с трубки сорвёт, охлаждающая жидкость  не затопила электронику.

      Сам провод в дополнительной изоляции, что бы наверняка исключить пробой на корпус:

      Заглянем тогда уж в  самое сердце станка - блоку розжига лазерной трубки:

      Наконец то блок розжига отнесли дольше от шлангов охлаждающей жидкости и из под трубки (что бы в случае, если шланг слетит с трубки, охлаждающая жидкость не полилась на него)! Лучше бы вообще поставили перегородку, но всё равно лучше. Хоть за всё время ни единого случая протечки не было, но бережёного, как известно...
      Как видно, блок не какой-то No-name, а вполне конкретный Ampetech. По собственному ощущению - пока что не один не сгорел  , в общем, среднячёк. Более конкретно скажу, когда сгорит - что бы был повод детально изучить и найти косяки. Но, ИМХО, если ставить трубку Рэси (можно заказать комплектацию с трубкой на ваш выбор), то лучше бы блок поставить от Рэси.  Для остальных трубок я бы поставил блок от  Lenc, причём обязательно с дисплеем - на дисплее выводится ток и напряжение, что позволяет мониторить состояние трубки, а так же есть защита от превышение напряжения розжига (когда трубка скоро сдохнет что бы не перегружать блок розжига).
      Не порадовало совсем, что датчик напора охлаждающей жидкости оставили всё там же, под основание отсека трубки:

      И крепится он всё так же неудобно...
      Но радует, что сделали нишу для штуцеров подключения трубок охлаждающей жидкости и воздуха:

      Зачем-то оставили одно пустое отверстие, хотя я догадываюсь зачем - для трубки смазки кареток. Ниша нужна, что бы, если станок стоит вплотную к стене, у трубок был больший радиус изгиба и они не пережимались. Жаль, что не сделали возможность их выводить просто вниз - по-моему было бы удобнее. А так уже лучше.
      Вы уже думали, что это всё? Неа   Самое интересное - электроника!
      Барабанная дробь... 3... 2... 1...

      Охххуеть!  В моём словарном запасе  больше для выражения предельного удивления слов нет.  Даж не знаю с чего начать.
      Как видно, тут всё полностью поменялось.
      И так, куча разноцветных херовин это клеммные колодки на DIN рейке. Все соединения проводов теперь на них - никаких скруток и это не всё преимущество! Основное их предназначение - лёгкая и быстрая диагностика поломок, а так же вы можете легко изменить поведение электрики под себя!
      Зелёная плата, которую могли бы и в корпус засунуть для идеального виду, это реле времени - теперь обдув может включаться автоматически при начале обработки задания, и выключаться спустя заданное время после его завершения, так же как и вытяжка и во время простоя вы будете почти в тишине!  Офигенно ведь?
      Чуть правее от центра располагаются релюшки включения розетки для вытяжки/обдува,  переключения разъёма поворотки.
      Ещё правее от них наконец-то поставили контактор!  То есть теперь через него идёт вся коммутация силовой нагрузки, которая раньше целиком шла через маленький выключатель, который от этого выгорал со временем, а теперь он включает просто сам контактор.
      Зачёт!
      Справа внизу стоят фильтры от помех по питанию. Имхо, толку от них мало, но пусть будут.
       О подключении питания:

      Есть два входа для питания. Один для самого станка, другой отдельный для розеток, которые наконец-то европейского стандарта, то есть дополнительного оборудования.  Зачем? А затем, что вы теперь можете подключить сам станок через ИБП, а дополнительное оборудование (вроде вытяжки) подключить в обход, что бы в случае отключения электричества вы могли спокойно нажать на паузу и  благодаря ИБП даждаться его появления и продолжить, а дополнительное оборудование не создавала бы лишней нагрузки на ИБП, что бы он мог продержаться как можно дольше.
      Все провода теперь фирменные от немецкой Helukabel!

      Большое сечение проводов позволит подключать мощное дополнительное оборудование с большими пусковыми токами (Почему это важно и что бывает, если экономят, читать тут).
      Драйвера стоят оригинальные от Leadshine!

      Думаю, они в представлении не нуждаются. Круче только Немецкие с соответствующей ценой
      Блоков питания стало два заместо трёх, потому что один, по сути, питал только указку:

      Блоки питания обычные, импульсные, с хорошим запасом, но от NoName. Если потребуется вдруг заменить - в любом городе можно найти.
      Сама материнка Ruida 644S   Ruida 6332-BS,  руссифицирована почти полностью:

      Круто, но не без ложки дёгтя - работает только с RDWorks V6.
      Комплектация:
      Как обычно - поворотка, чиллер, трубки на выбор (от 40Ватт до 180 Ватт). Так же при смене трубки вам потребуеся соответствующий по мощности блок розжига. От 90 до 130 Ватт блок розжига менять не нужно.
      Учтите, что при попытке впихнуть невпихуемое (типо трубки на 180 Ватт в модель 6090)  конец трубки будет выступать из станка (от 10 до 40 см)  и прикрыт будет дополнительным кожухом (если вам важны внешние размеры при выборе места установки).
      В общем, подводя итог.


      Механикой остался доволен, электроника огонь, удобство работы и обслуживания поднялось почти на максимальный уровень!
      Ремонтопригодность так же достаточно высокая - заменить можно любую деталь без гемороя (владельцы 9G меня особенно поймут ),
      подшипники стандартных типоразмеров - можно купить в любом городе, каретки/направляющие так же можно заказать с Алиэкспресса.
      Думаю, теперь понятно, почему станок Raylogic V12 получился лучшим из Китайцев, и если что-то лучшее, то уже только Европейцы с соответствующей ценой. Да, можно внести ещё немного корректив, о которых отметил в обзоре, но то, что есть, это большой рывок вперёд и Реклабом была проделана огромная работа.
      Кому подойдёт?
      Этот агрегат, в отличии от Jumper и Raylogic 304 Mini,  уже для тех, кто попробовал себя в деле, и решил перейти на новый уровень.
      Имхо, как первоначальный станок будет дороговат и великоват, а вот как серьёзная заявка на продолжение банкета самое то!
      Если заказать дополнительно поставить вторую трубку для качественной гравировки, можно об ещё одном станке только для гравировки да же не думать.
      Как уже говорил - по цене мучать @Alex Reklab, по промокоду "СТАНКОФОРУМ" скидка 3%   с условием, что вы зарегистрированы на форуме.
      Ну и попрошу ответить на небольшой опросник ниже

      Павел К, 28.07.2018.
      P.S. Прошу прощения за грамотность, а точнее, её отсутствие (т.к. пока все учили русский язык я что-то разбирал).
      Буду благодарен исправлениям в личку
      P.P.S. Делать обзоры у меня хобби, поэтому ни денег, ни чего либо я за них не принимаю, а качество фоток не очень, поэтому коплю на фотик и переносное освещение (так как я приезжаю как понос внезапно). Возможно бы купил видеокамеру, петличный микрофон и снимал бы уже видео обзоры, да и не только. Так что вдруг найдутся желающие поддержать денюжкой - пишите в личку. Спасибо! =)
    • От Excitatus
      Здравствуйте, оставлю краткий отзыв по своей инициативе. Выбирал из нескольких вариантов, на форуме моя тема , благодаря форумчанам и особенно обзору PavelK  остановился на сабже. В наличии не было, но время поставки было в разумных пределах, пообещали в течении месяца. Так как покупка планировалась по соцконтракту, важны были точные сроки и точная формулировка в доках. В документах все написали как я просил. Благодаря тому, что узнал я о фирме Реклаб на данном  форуме, после уточняющего вопроса сделали скидку в 5 тысяч, на которые дополнительно приобрел короткофокусную линзу и пасту для гравировки на металле. Оплатил сразу всю сумму предоплатой. По срокам произошла небольшая задержка, мне необходимо было уже предоставлять документы о приобретении станка в контролирующие органы, а станка не было. Благо, согласились принять копии документов, которые Реклаб мне выслал по запросу без проблем. После того, как станок пришел в Реклаб,  день был на проверку\ подстройку и мне его тут же отгрузили. Доставку выбрал ПЭКом, обошлось 5400 (из них около 700 доставка по адресу). к сожалению, из-за немного сдвинувшихся сроков упустил помещение, подходящее для размещения станка, и вариантов не было вообще, а сроки хранения в пэке подходили к концу, поэтому пришлось везти домой в квартиру.
      Упаковано на совесть, так как транспортная задержала доставку, а у меня уже сидели грузчики (за немалые деньги), торопился и фото не сделал. В фанерном ящике станок был обложен пенопластом, в дверь он никак не проходил вообще, поэтому пришлось во дворе дома его разломать и отдельно тащить станок и ножки. Так прекрасно вошло. Сотрудник компании сообщил, что ширина станка (без ножек)  68 сантиметров, и я опасался, что он не войдет в дверной проем, который оказался именно 68 см., но к счастью станок оказался по факту ровно 60 см, и нормально вошел в квартиру. Коробка с помпой, компрессором, колесами, диском с ПО и шнурами оказалась внутри станка, на ячеистом столе. Все в наличии, ключей запасных много, также был вложен комплект шестигранников и ключик.  Немного напрягло, что из трубки поперла вода, которая осталась, видимо после проверки трубки, к счастью, это произошло уже по прибытию, когда я проверял что как. Следов стружки и прочего не обнаружил. Проверить станок  удалось только вчера, для чего его пришлось вытащить на балкон. Вроде все работает, так как я до этого работал только на ЧПУ, есть много пробелов в знаниях, поэтому не могу сказать, как режет, геометрия вроде в порядке, но время поджимало, поэтому потом дополню. В леруа купил фанеру 6 мм, сорт 3/4 - не смог полностью прорезать с первого раза на 75 процентах мощности, но это не точно, так как ставил эти параметры в Rdworks, и мог неверно выставить скорость реза. Вонища была адская, и уж дым валил просто жесть. Не пойму почему- то ли из-за говняной фанеры, то ли так и должно быть. Вентилятор не справляется  вообще, нужно или ждать подходящий вариант с помещением, или городить фильтрующую систему нормальную. Пока фанеру резать и гравировать не вариант. Немного расстроило, что не было инструкции первичного запуска, на диске по и настройка по, а вот что как и куда- не было. Не особо важно, но все же.. И все было на китайском при первом включении, благо было инструкция по контроллеру и я сменил язык. К компу подключил без проблем, с флешки тоже читает файлы, помпа, компрессор- все работает. Забыл написать- был еще мерный кусочек пластика для выставления фокуса. Труба- lasea 80 ватт.
      Подводя итоги- впечатления положительные, не подвели, по срокам практически как и говорили. Есть еще вопросы по подъемному столу, как-то странно цепь гремит (может так и должно быть...), посмотрю вечером..
      P.S  На одном из фото самолет, который жена дорезала канц. ножом- это попытка реза вышеупомянутой фанеры, использовал предустановленную конфигурацию для реза 6 мм фанеры,.





    • От PavelK
      Приветствую!
      Подготовка файлов к фрезеровке у меня идёт в программе PowerMill, а в ней есть замечательная возможность показать, как будет происходить обработка с учётом станка - то есть все перемещения шпинделя, проверка столкновений, выход за пределы рабочей плоскости и т.д. В моём случае было важно положение заготовки:

      Сейчас покажу как можно самостоятельно сделать модель станка.
      Разумеется, нужно сначала смоделировать сам станок в любой CAD программе (да хоть в Blender или 3DS Max) в упрощённой версии, но что бы все размеры и позиции максимально совпадали.
      Я это сделал в привычном FreeCad 0.19, на примере станка Aman 3040 800W:

      Исходник:  Machine-Aman3040.zip (FreeCad 0.19 и должен быть установлен верстак A2Plus).
      Он немного не совпадает с реальным станком, т.к. я вносил свои изменения в конструкцию.
      Вы можете самостоятельно переделать, если что-то будет сильно не совпадать или пишите - по возможности сделаю 1:1.
      Дальше необходимо разбить станок на составляющие части, а именно на неподвижные (станина), и подвижные (оси X, Y, Z).
      В PowerMill при создании станка есть два понятия: "head" (головка) и "table" (стол).
      Инструмент крепится к головке и перемещается вместе с ней (соответственно и перемещаются все оси).
      Заготовка же располагается на столе и, грубо говоря, стол является системой координат.
      Нюанс в том, что стол то же может перемещаться - например, в случае наличия поворотного устройства (ось A), или же стол это ось Y,
      а следовательно будет перемещаться координатная система.
      В моём случае поворотного устройства нет и стол так же неподвижен.
      Теперь нужно сделать отдельные файлы для неподвижных и подвижных частей:  станина, ось Y, ось X, ось Z (вместе со шпинделем).
      Вот так выглядят по отдельности:

      То есть станина и каждая ось - весь набор составляющих.
      Важно: не перемещайте составляющие при сохранении - для них всех должна сохранятся единая система координат (точка отсчёта).
      Сохраняем каждый файл в формате *.STEP (в случае FreeCAD) или, к примеру, в SolidWorks  *.sldprt.
      Теперь нужно каждый файл сконвертировать в составляющую станка для PowerMill (файл в формате dmt).
      Запускаем PowerMill, в верхнем меню File -> Import model (можете в списке типов файлов посмотреть поддерживаемые для экспорта из вашей CAD) и ничего не меняя сразу делаем экспорт File -> Export Model,  в типе файла выбираем "Autodesk Manufacturin Triangles (*.dmt)", и выбираем какую-нить папку. Так проделываем со всеми файлами.
      У меня вот так:

      Все эти файлы я буду в дальнейшем называть "части станка".
      Теперь нам нужно описать для PowerMill где какие части станка и что они могут.
      Кстати, подробная документация (MTDUserManual) в конце поста.
      Сначала поясню, что нам нужно определиться с тем,  какие перемещения от каких зависят.
      В случае моего станка ось Z зависит от оси X, а она в свою очередь зависит от оси Y, а они зависят от положения head (головки)
      Зависимость выясняется просто - что вместе с чем "ездит" от того и зависит. То есть, к примеру, при перемещении оси Y на 100 миллиметров - вместе с ней поедет по Y и ось X, а вместе с ними поедет и ось Z (можно на реальном станке поперемещать, что бы понять, что имел ввиду перемещение оси Z  по оси X и Y).
      Если был бы 5и координатный станок, то было бы так же, но дополнительно ось U зависела бы от W, а они зависели бы от положения table (стола), так как заготовка крепится к нему.
      Ладно, по ходу может станет понятнее.
      Создаём в папке, в которую сохраняли файлы на предыдущем шаге,  пустой текстовый файл и сразу меняем у него расширение на "*.mtd" и открываем его на редактирование. Кстати, удобнее всего это делать в Notepad++.
      Файл пишется в формате xml.

      Кто не вкурсе, то в кратце и упрощённо: всё состоит из "блоков".
      <name>  начинает блок name
         вложенные блоки
      </name> заканчивает блок name
      name - просто название блока. Каждый блок должен быть начат и закончен как на примере выше.
      В блок может быть вложен другой блок. Так же у блоков могут быть параметры:
      <name  param="value">
         вложенные блоки
      </name>
      Где param - название параметра, а value - его значение. Параметры прописываются только в начале блока.
      Если в блоке нет содержимого, то можно воспользоваться "короткой записью":
      <name param="value" />   То есть начали блок, объявили параметр (не обязательно) и закончили блок.

      Блоки считываются и обрабатываются программой PowerMill и каждый блок (и параметр) имеет для неё значение.

      Мы так же можем указать комментарий - то, что будет проигнорировано программой:
      <!--  весь этот текст будет проигнорирован  -->
      Таким образов в файле я буду писать комментарии для вас.
      Так, пока что этих понятий должно хватить.
      Пишем:
      <?xml version="1.0" ?>      <!-- Даём понять, что документ в xml формате -->
      <machine xmlns="x-schema:PowermillMachineTool" POST="SimPost.">    <!-- Начинаем описание станка. Задаём постпроцессор симуляции. -->
         <machine_part>  <!-- неподвижные комоненты-->
            <model_list>
               <dmt_file>
                  <path FILE="Frame.dmt" />
                  <rgb R="100" G="100" B="200" />
               </dmt_file>
            </model_list>
         </machine_part>
      Блок machine_part описывает какую-либо часть станка. В нашем случае это станина целиком, т.к. она неподвижна.
      Вложенный блок dmt_file говорит, что мы сейчас укажем файл, откуда брать часть станка.
      Во вложенном блоке path  мы указываем путь до файла с этой частью и его название. Так как файл с описанием у нас лежит в той же папке, что и файлы частей станка, то путь указывать не нужно (путь относительный текущей папки, в которой наш файл с описанием станка).Во вложенном блоке rgb мы можем указать цвет детали в формате RGB (можно взять значения из палитры Фотошопа), в моём случае для станины указал сиреневый.
      Да, блоков dmt_file, то есть составляющих одной части, может быть несколько
      <dmt_file>
      .....
      <dmt_file>
      <dmt_file>
      .....
      <dmt_file>
      Это если вам нужно, к примеру, по разному раскрасить каждую составляющую станины. Мне же, пока что, ни к чему.
      Прописываем стол:
         <machine_part NAME="table" > <!-- Стол у нас не двигается. Если двигался бы, то делаете по аналогии с блоком head, он чуть ниже  -->
         </machine_part>
      Здесь мы указали часть, отвечающую за стол. Да, она пустая, так как стол у нас неподвижен.
      Чуть дальше мы укажем систему координат стола и её расположение.
      Теперь же прописываем оси:
          <!-- Описания осей -->
          <machine_part>
              <axis>   <!-- указываем PowerMill, что эта часть станка является "осью" -->
                  <control_info ADDRESS="Y" MIN="0" MAX="400" VALUE="260" />    <!-- указываем, какой именно, где она сейчас и ограничения перемещений -->
                  <simple_linear I="0" J="1" K="0" />   <!-- указываем тип перемещения а так же как она направлена в пространстве (как будет перемещаться) -->
              </axis>
              <model_list>   <!-- Укажем, из каких файлов состоит эта часть станка -->
                  <dmt_file>
                      <path FILE="AxisY.dmt" />
                      <rgb R="200" G="200" B="200" />
                  </dmt_file>
              </model_list>

              <machine_part>  <!-- Вложенный блок части станка, так как от оси Y зависит ось X -->
                  <axis>
                      <control_info ADDRESS="X" MIN="0" MAX="300" VALUE="170" />
                      <simple_linear I="1" J="0" K="0" />
                  </axis>
                  <model_list>
                      <dmt_file>
                          <path FILE="AxisX.dmt" />
                          <rgb R="200" G="200" B="200" />
                      </dmt_file>
                  </model_list>
                  <machine_part>  <!-- Вложенный блок части станка, так как от оси X зависит ось Z -->
                      <axis>
                          <control_info ADDRESS="Z" MIN="0" MAX="80" VALUE="20" />
                          <simple_linear I="0" J="0" K="-1" />
                      </axis>
                      <model_list>
                          <dmt_file>
                              <path FILE="AxisZ.dmt" />
                              <rgb R="200" G="200" B="200" />
                          </dmt_file>
                      </model_list>

                     <!-- Вложенный блок виртуальной части станка head. Тем самым мы указываем PowerMill где по зависимостям находится головка. И, к примеру, если нужно  будет головку переместить по Y на 100 мм, то так же по Y на 100 мм будут перемещены предыдущие machine_parts   -->
                      <machine_part NAME="head">
                      </machine_part>

                  </machine_part>
              </machine_part>
          </machine_part>

      Надеюсь, понятно про вложенность.
      Пояснение по поводу: <control_info ADDRESS="Z" MIN="0" MAX="80" VALUE="20" />
      В параметрах MIN и MAX мы указываем пределы перемещений для оси (в мм).
      Параметр VALUE указывает где сейчас расположена часть станка в CAD редакторе относительно нуля по расстоянию (когда ось доехала до минимума). Поэтому проще всего перед экспортом переместить в соответствующее место и что бы положение части станка оказалось таким же, как и на реальном станке. За ноль я считаю положение при срабатывании концевого датчика.

      Кстати, можно так же указать параметр HOME и задать какое-либо значение - тогда, при нажатии кнопки Home в управлении станком PowerMill оси будут перемещены в это значение.
      Пояснение по поводу: <simple_linear I="0" J="0" K="-1" />
      Название блока говорит о том, что это просто линейное перемещение.
      В параметрах I, J, K мы задаём вектор направления, в котором будет перемещаться часть станка. В данном случае по Z будет сверху вниз отсчёт вестись. Да, возможно перемещение и под углом (установив, к примеру, 0.5 в K и J).
      Для поворотного нужно название simple_rotary (в параметрах нужно также будет указать координаты X Y Z - центр вращения).

      Указываем положение глобальной системы координат:
      <table_attach_point PART="table" X="-154" Y="7" Z="54.5"  I="0" J="0" K="1" />
      В этом блоке мы указываем, где для PowerMill будет начинаться глобальная система координат и как она будет ориентирована и к какой части станка привязана (что бы она перемещалась вместе с ней).
      Вот про что речь:

      Относительно глобальной системы координат располагается заготовка.
      Где она должна располагаться? Рекомендую в том месте, куда станок приходит в ноль (домашняя позиция) при поиске начал и откуда идёт увеличение координат по X и Y.
      НО, учитывая, что на Aman 3040 нет концевых датчиков (которые всё же лучше поставить самостоятельно для удобства), то за 0 можно принять положение, когда каждая ось отогнана "до упора" (вручную на станке).
      Значения берёте из вашей CAD программы относительно всё той же системы координат, в которой сохраняли. Ориентацию так же нужно будет поставить, что бы направление системы координат PowerMill соответствовала то, что на станке (в управляющей станком программе).
      Скачав исходник моего станка можете глянуть координаты компонента HomePointer что бы более понятно стало.

      Указываем точку привязки инструмента:
      <head_attach_point PART="head" X="19.5" Y="267.0" Z="141.5" I="0" J="0" K="1" />
      Это координаты и ориентация, где будет инструмент (фреза) и куда направлена. В нашем случае логично, что на выходе из шпинделя сверху вниз. Соответственно из CAD, в которой делали станок, берём эти координаты, относительно глобальных.
      НО тут есть проблема с тем, что шпиндель с ручной сменой инструмента и положение цанги при закручивании может гулять туда-сюда (и сам вылет инструмента заодно).
      ВАЖНО:
      Блоки table_attach_point  и head_attach_point  должны располагаться первыми внутри блока machine. В исходниках всё правильно. В посте указал в таком порядке для более лёгкого осмысления что за чем.
      Постпроцессор:
      Так же можно и нужно указать постпроцессор симуляции для этого станка в блоке machine:
      <machine  xmlns="x-schema:PowermillMachineTool"   POST="SimPost." >
      В данном случае это штатный PowerMill постпроцессор для симуляции. Есть ещё  "pmpMultiaxis.*", но про них крайне мало информации, так что если удастся разобраться подробнее, допишу этот параграф.
      Дополнительно:
      Можно указать ещё процесс смены инструмента.  Но т.к. он у всех разный описывать здесь не буду. В документации, есть что-то про это.
      Что бы была проверка на столкновения, то у блоков machine_part нужно указать параметр NAME со значением на ваше усмотрение.

      Ну и в общем то на этом всё.
      Теперь, как тестировать наш "станок":
      1. В PowerMill создаёте новый проект.
      2. В левой панели Станки -> импорт станка:

      3. Выбираете наш файл Aman3040.mtd
      4. Будет ошибка "Постпроцессор установлен но не может быть сконфигурирован":

      Что бы её не было нужно указать постпроцессор, как именно написал выше в соответствующем параграфе.
      5.  Станок импортировался.
      6. Можем перемещать оси в ручном режим, для этого правой кнопкой на станке и в контекстной менюшке нажать "Положение":

      7. Дальше как обычно - импортируем какую-либо тестовую модель, создаём какую-либо обработку, выбираем инструмент и запускаем симуляцию траектории. Профиль патрона, пока что, можно не создавать.
      8. Инструмент встанет куда нужно и сможем увидеть, правильно ли всё сделали.
      Примечания: PowerMill может проверять на столкновения, поэтому, чем больше будет составляющих и частей станка, тем более производительный компьютер нужен. Не увлекайтесь с точностью повторения станка - только самое главное, что может повлиять на работу или за что может задеть инструмент. Так же могут быть ложные срабатывания - тогда в CAD нужно будет подправить модель, к примеру, если сделали каретки подвижными на валах, то нужно увеличить диаметр отверстия в каретке (на пару соток достаточно обычно).
      Все исходники: Machine-Aman3040.zip
      Отдельно готовый станок для импорта:


      Готовый станок с повороткой вдоль Y:

      Постпроцессор для LinuxCNC:

      Документация по разработке: MTDUserGuide.pdf
      ВАЖНО:  После скачивания распаковать архив и импортировать станок как написано выше. Модель станка не точная копия Aman3040 и могут быть отличая в расположении/размерах, т.к. я вносил изменения в свой станок. Если что-то будет сильно отличаться - измерьте и напишите, внесу изменения. Либо можете всё сделать самостоятельно исходники все в архиве.
