Снижение мощности в середине реза

[Alexander88 0]

Доброго дня,

Долгое время уже мучаюсь с такой проблемой/ если я отправляю файл на станок в котором несколько слоев то происходит следующие;

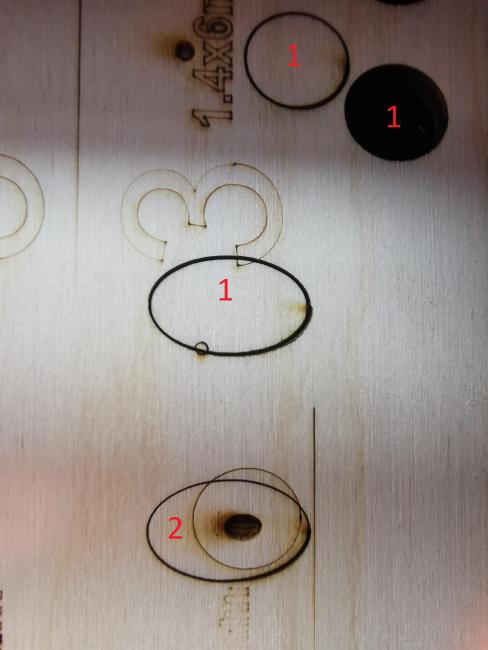

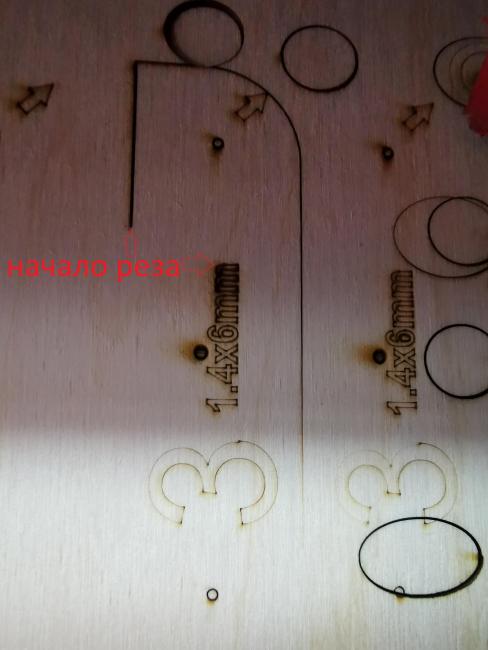

На фото видно проблему. Если файл только из одного слоя реза то тогда все ок. но если добавить еще слой например гравировку или еще один слой резки но уже с другими параметрами то,начинаются проблемы. Мощность постепенно снижается. Происходит так в начале реза прорезает полностью далее к середине мощность падает до нуля и ближе к концу реза снова начинает постепенно возрастать. уже сил нет! испробовал разные версии программ ничего не помогает(((( возможно кто-нибудь знает решение проблемы. под цифрой 1 однослойный файл под номером 2 многослойный файл.

[PavelK 1 524]

Доброго дня.

Что-то новенькое =)  У Вас случайно не разные стоят min/max power? Какой-нибудь Ramp effect включён?

Мультиметр с измерением частоты есть под рукой?  Когда и как всё началось?



[Alexander88 0]

18 часов назад, PavelK сказал:

Доброго дня.

Что-то новенькое =)  У Вас случайно не разные стоят power? Какой-нибудь Ramp effect включён?

Мультиметр с измерением частоты есть под рукой?  Когда и как всё началось?

Эта проблема была с самого начала как купил станок. Мощность Min/Max так же пробовал делать разную и одинаковою толку не дает не какого. К сожалению такого мультиметра нет под рукой. Мне так кажется что проблема в софте. Как то было что проблема исчезла тогда я пробовал разные версии RDworks. Вспомнил одну деталь

раньше когда было все ок в программе та часть которая гравируется автоматом закрашивалась цветом. сейчас нет. После того я так и не могу найти ту версию программы уже все перепробовал с 6-версии до последней ничего не меняться. Также видел видео работы у других людей когда они выбирают некую часть под гравировку то она закрашивается цветом так даже более наглядно выглядит деталь. И эта проблема проявляется если я скидываю на станок многослойный файл. Если кидаю по отдельности то проблема исчезает. Просто очень неудобно вручную отправлять каждый раз.



[k0nstA 170]

14 часов назад, Alexander88 сказал:

раньше когда было все ок в программе та часть которая гравируется автоматом закрашивалась цветом. сейчас нет. После того я так и не могу найти ту версию программы

версия программы здесь ни причём...

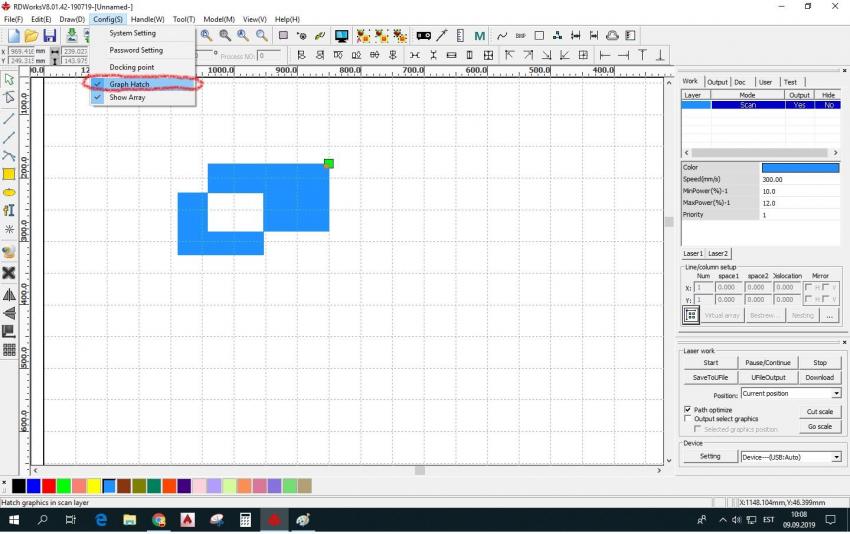

галочку в правильном месте поставьте

[Doshik 2]

Материал ровный? Как будто фокусное расстояние меняется.  Так же да min power и max power должно быть одинаковым.

[k0nstA 170]

12 часов назад, Doshik сказал:

Так же да min power и max power должно быть одинаковым.

это на каких измышлениях основывается ?

min power это мощность в момент начала и конца реза, а так же на углах когда голова ещё или уже не движется...(почти не движется, на разогналась или уже замедлилась)

если min и max установить одинаковыми то места где голова замедляется будут подвергаться большему воздействию луча относительно прямых участков

проще говоря будут обгарать углы и концы

если min power выставить значительно меньше чем max power то концы реза и углы не будут прожигаться....



[Alexander88 0]

Проблема точно не лежит в фокусе или материале это 100% Если я отправляю на станок задания послойно тогда все нормально режет гравирует без проблем.

Это происходит только в одном случае , если файл содержит в себе несколько слоев , например рез с разными скоростями и мощностями. Даже если в файле всего два слоя 1 рез и 2 гравировка тоже самое происходит. гравирует нормально а рез начинает с полной мощности к середине плавно падает до нуля и к концу реза снова плавно нарастает до полной мощности. И это в том случае только если гравировка внутри детали которую нужно вырезать. пробовал делать в разных местах где задания не накладываются друг на друга тогда деталь режет полностью и гравирует тоже как положено. Что уже только не пробовал устанавливал разные версии РДворкс переустанавливал драйвера ничего не решает проблему. Просто очень не удобно отправлять задания послойно нужно постоянно наблюдать и крутиться рядом. Такое чувство что проблема где-то в программной части что-ли. Есть еще у кого мысли куда нужно копать? Может это как-то поможет станок построен на материнке RDC6442S-B



В 09.09.2019 в 09:12, k0nstA сказал:

версия программы здесь ни причём...

галочку в правильном месте поставьте

Да и это тоже не решило проблему. Закрашивать стало но на выполнение работы не повлияло.

[Dan 457]

Ситуация странная.

Но иногда попадаются кривые контроллеры, перепрошивки и сброс на дефолт не помогают, помогает замена контроллера. )

Относительно недавно проплывал контроллер, который никак не управлял скоростью, точнее, он её делил пополам. Заменили контроллер, залили сохранённые конфиги, и всё заработало идеально.

Если есть возможность, я бы взял на тест другой контроллер, только конфиги надо сохранить перекрёстно .. )

[PavelK 1 524]

В 28.09.2019 в 13:51, Alexander88 сказал:

Проблема точно не лежит в фокусе или материале это 100% Если я отправляю на станок задания послойно тогда все нормально режет гравирует без проблем.

Это происходит только в одном случае , если файл содержит в себе несколько слоев , например рез с разными скоростями и мощностями. Даже если в файле всего два слоя 1 рез и 2 гравировка тоже самое происходит. гравирует нормально а рез начинает с полной мощности к середине плавно падает до нуля и к концу реза снова плавно нарастает до полной мощности. И это в том случае только если гравировка внутри детали которую нужно вырезать. пробовал делать в разных местах где задания не накладываются друг на друга тогда деталь режет полностью и гравирует тоже как положено. Что уже только не пробовал устанавливал разные версии РДворкс переустанавливал драйвера ничего не решает проблему. Просто очень не удобно отправлять задания послойно нужно постоянно наблюдать и крутиться рядом. Такое чувство что проблема где-то в программной части что-ли. Есть еще у кого мысли куда нужно копать? Может это как-то поможет станок построен на материнке RDC6442S-B



Да и это тоже не решило проблему. Закрашивать стало но на выполнение работы не повлияло.

Скиньте файл в rld формате и скажите, какая версия используется. Запущу у себя. Если поведение будет отличаться - либо перепрошивка, либо замена контроллера.
