RDWorks при контурной гравировке пережигает в точке начала

[IVANblCH 0]

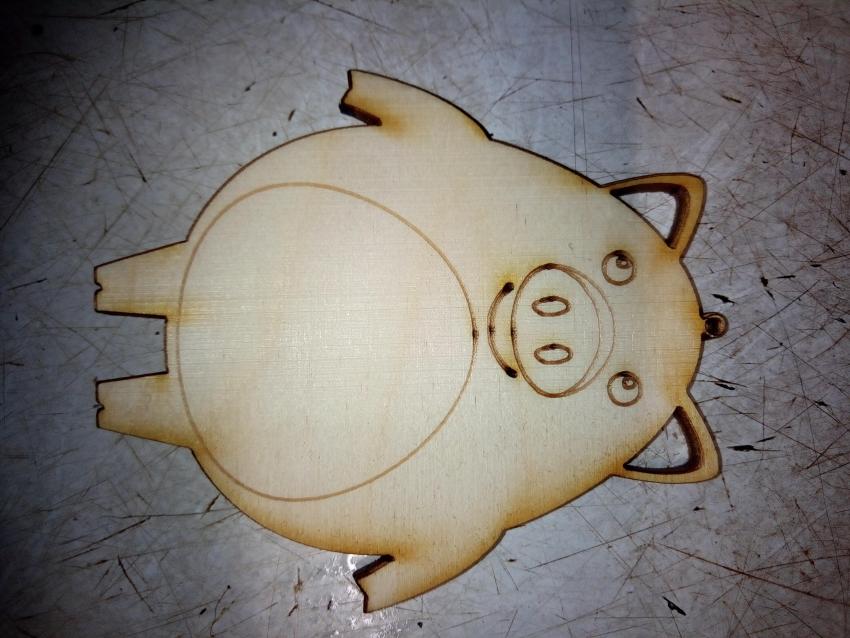

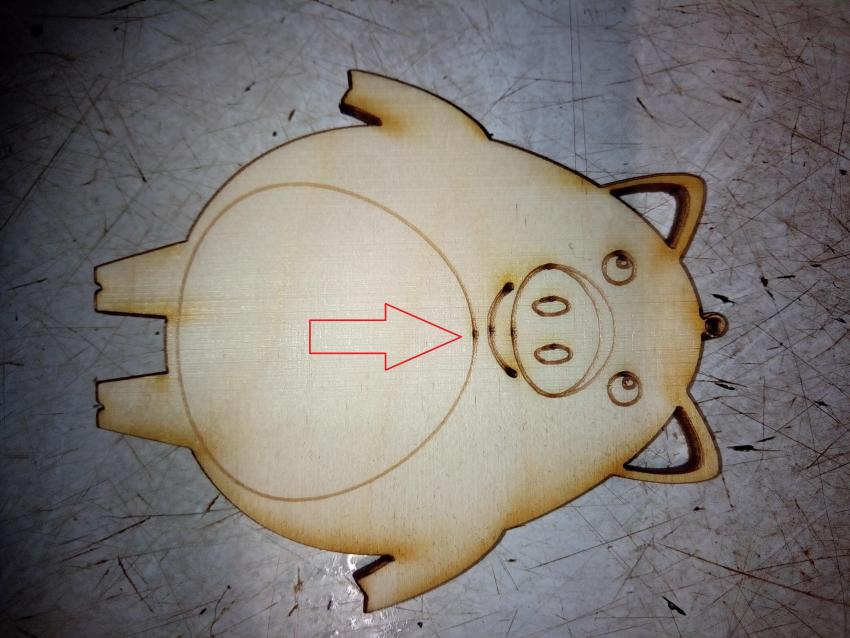

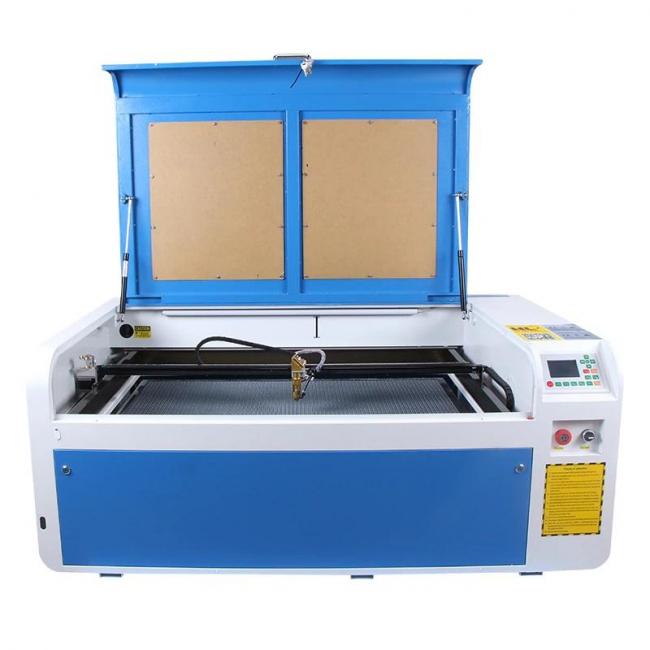

Вечер добрый. При контурной гравировке (рез на большой скорости и маленькой мощности) лазер начинает работать как бы раньше двигателей и в результате в месте начала-конца всегда образуется пережог. Всю голову себе сломал что может быть такое (тапками сильно не кидайтесь станок у меня совсем недавно)

[Andy52280 123]

Обычно контроллеры позволяют внести два значения мощности лазера - мин и макс. Контроллер или комп, смотря по железу и софту станка, рассчитывают движение/мощность. В точках старта/останова/углах скорость минимальна. В середине какой-нибудь длинной прямой - максимальна. Введенные значения мощности контроллер привязывает к скорости самостоятельно. На минимальной скорости подставит минимальное значение мощности, а потом, по мере увеличения скорости, пропорционально просчитает нарастание мощности до максимума. Остальное зависит от оператора. Берешь образец материала и экспериментируешь. Ставишь минимум поменьше - смотришь. Устраивает - вперед. Сменил фанеру - вероятно, придется снова корректировать значения опытным путем.

Изменено 30 сентября 2018 пользователем Andy52280

[IVANblCH 0]

2 минуты назад, Andy52280 сказал:

 Сменил фанеру - вероятно, придется снова корректировать значения опытным путем.

Да в том то и дело, что на мощном станке работаю впервые, до этого был простой гравер 40Вт. Я экспериментировал разные минимальные мощности ставить, ну значит не достаточно экспериментировал. Спасибо, завтра попробую.

[Andy52280 123]

Контроллер-то хоть какой? Или в сообщениях или в профиле допиши.

С мощными трубами тоже не всегда все гладко. Есть у труб минимальный порог зажигания. И иногда он, зараза, слишком высок. Станок ваш собственный? Миллиамперметр есть?

Изменено 30 сентября 2018 пользователем Andy52280

[IVANblCH 0]

Ruida цифры не помню. Да себе прикупил. Амперметра на дисплее нет.

[Andy52280 123]

Миллиамперметр желательно докупить и поставить. По нему настроить блок высокого напряжения. От китов чаще всего приходит в ненастроенном виде. А в таком случае проценты мощности еще дальше от истинного положения дел. У меня при паспортном максимуме 28 мА на трубу при 100% подавалось около 40 мА.

[IVANblCH 0]

оппа, а я то думаю нафига они мне мультиметр положили, ладно буду разбираться где замерять и где настраивать

[Algasenok 61]

3 часа назад, IVANblCH сказал:

Да в том то и дело, что на мощном станке работаю впервые, до этого был простой гравер 40Вт. Я экспериментировал разные минимальные мощности ставить, ну значит не достаточно экспериментировал. Спасибо, завтра попробую.

Недостаточно экспериментировали. Скорее всего слишком большую мощность на минимум ставили. Я на своем станке 100Вт в минимум ставлю 7-8%. Иначе такие же точки как у вас.

Это как раз на грани порога зажигания, о котором вам говорили чуть выше. У меня труба зажигается на 6-6.5%.

P.S. И да. Если не будет получаться, то можно ставить десятые доли процентов. На случай, если условно на 7% будет пережигать, а на 6 труба не включается))

[Andy52280 123]

14 часов назад, IVANblCH сказал:

оппа, а я то думаю нафига они мне мультиметр положили, ладно буду разбираться где замерять и где настраивать

Мультиметр???  Это просто подарок от китайцев. Бывает такое. А вот если миллиамперметр, то это троллинг от китайцев. Надо было его не в пакетик с документами к станку кидать, а в панель врезать.
Стрелочный миллиамперметр (он как раз подходит) на 30-50 мА врезается в удобное место на панели станка. Включается с соблюдением полярности в разрыв провода (обычно черного, тонкого, НЕ высоковольтного красного, не дай Бог!), идущего с лампы на "общий провод" станка. Пробуем резать на небольшой мощности. Стрелка отклоняется в нужном направлении - все ОК. Потом ставим резку на 100% и смотрим. Не сходится с характеристиками лампы - подстраиваем на высоковольтном БП через специально обученную дырочку в боку. Там должен быть многооборотный подстроечный резистор. Вот им и настраиваем, чтобы у нас 100% совпадало с паспортом тока на лампу - 28 мА, например. Тогда будет уверенность, что проценты мощности более-менее верные. И не будет вопроса: "А почему это у меня на 30% режет лучше, чем на 60%?"

Изменено 1 октября 2018 пользователем Andy52280

[IVANblCH 0]

2 часа назад, Andy52280 сказал:

Мультиметр???  Это просто подарок от китайцев.

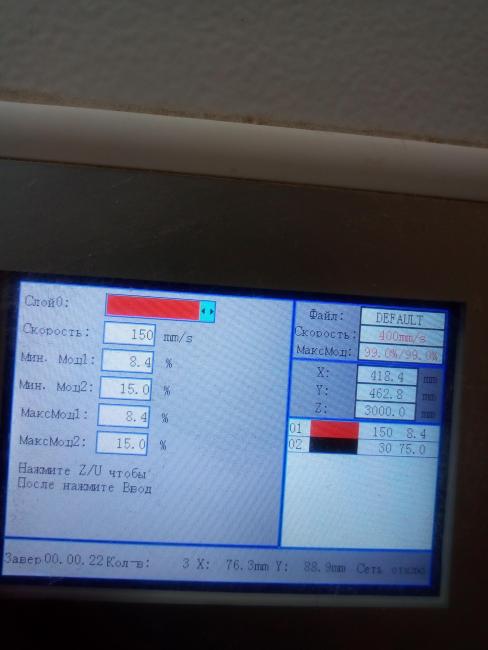

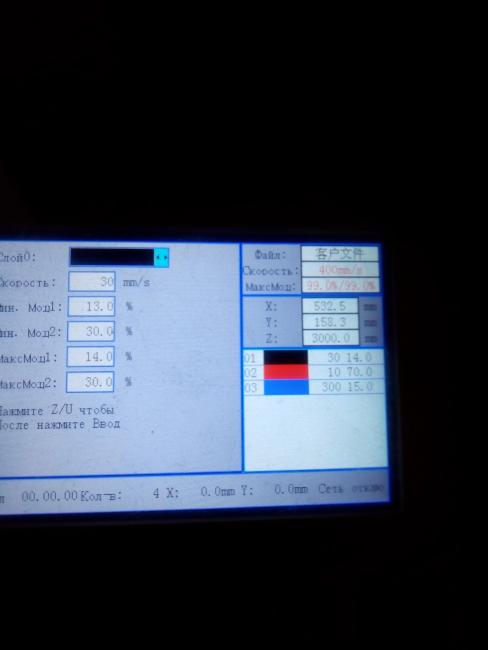

Но там есть функция миллиамперметра:) и паяльник положили, чтоб провод разрезанный спаять. В общем сделал я замеры (было 33мА) уменьшил до 25. так же поставил минимальную мощность самой минимальной. у меня получилось 8,4%. Но это не помогло. Я подумал, что может скорость в 150мм/с большая и я многовато хочу от станка, но китайский файл с более маленькой скоростью так же оставляет такие же следы.

Куда копать дальше? может все таки есть где какие настройки задержки включения лазера? или что- то подобное?

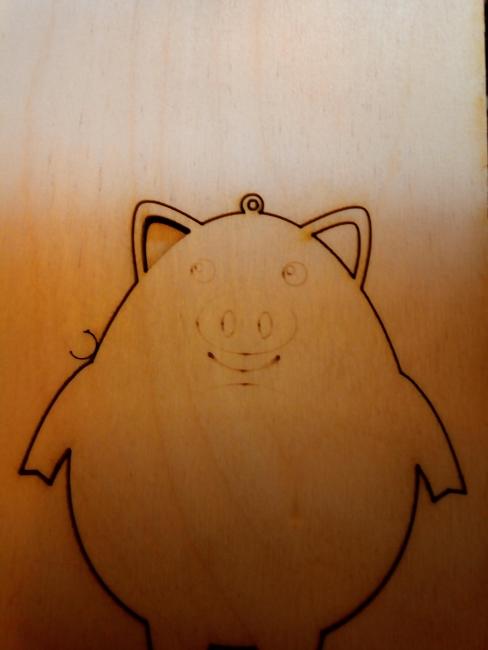

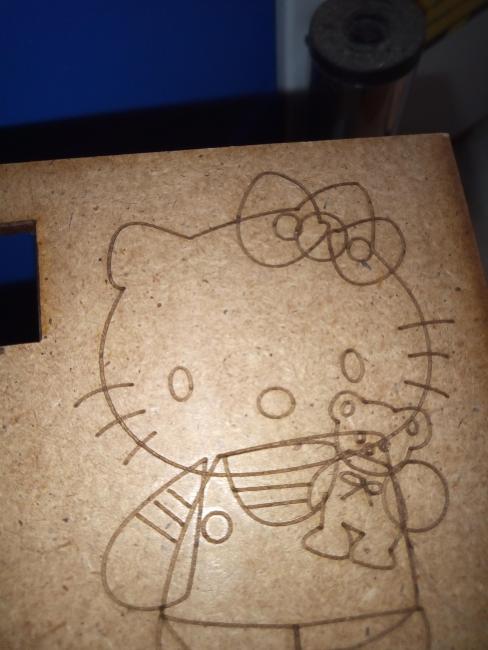

p/s/ на кошке   эти следы видны по краям усов и на глазе (более темный цвет)

[Andy52280 123]

Задержка импульса лазера после начала движения или до полной остановки - в менюшке слоя есть "Open delay" и "Close delay". Но это если и поможет, то только в начале и конце контура. А вот углы все равно останутся черными.
Есть еще в той же менюшке мощность врезания "Through power" - попробовать поставить поменьше. Но это опять же начало контура, углы не затронет.
В девелоперских настройках есть параметры для каждой из осей "Jump-off speed". Можно их поднять повыше. Тогда голова будет стартовать резче, с более высокой скорости. Но вероятность пропуска шагов возрастает.
А еще есть возможность забить на толстую расфокусированную линию и рисовать тонкой, практически без расфокусировки. при этом пережоги спрячутся в глубь фанеры. В этом случае нужно будет только не допустить ее пробоя насквозь в углах и на старте. И от фанеры будет зависеть, не начнет ли она выкрашиваться в местах соприкосновения резов.


[008shadow 236]

Это же делается в настройках самого выреза. Или у вас лампа загорается на 8,4%?



[СивКА 257]

мин можно попробовать даже 0 поставить.

[Евгений К. 186]

Это достигается оптимально подобранным соотношением мощности и скорости, а не только мощности. Сдаётся мне скорость слишком большая, т.е. лазер зажигает точку и срывается с места погнал дальше, из-за этого точка жирная остаётся, а полоска более тусклая. Было тоже такое, для своего лазера 60 ватт, подобрал мощность от 2 до 8, скорость от 30 до 35, ставишь скорость больше постепенно начинаются точки, причём чем выше скорость, тем точки толще и жирнее! Мощность ставлю обычно мин и мак с разностью в 2 (2:4, 4:6, 6:8).

[Algasenok 61]

В 01.10.2018 в 15:59, IVANblCH сказал:

Я подумал, что может скорость в 150мм/с большая и я многовато хочу от станка

Соглашусь с Евгением. Скорость 150 - это дохрена многовато))) У меня такие вещи делаются на скорости 30-50мм/с. Раньше делал на 70, но на этой скорости уже появлялись точки. Может быть, как то можно отрегулировать мощность так, чтобы он при скорости 100-150мм/с делал нормальные линии, но я что то сомневаюсь.

[Евгений К. 186]

Раньше обычно ставил скорость 85 мм в сек. для фанеры, но был заказ на оргстекле, а вот там эти точки повылазили мама не горюй)) Вот и пришлось подбирать скорость и мощность.
