k0nstA

Думаю как довавить лазерному станку функцию рисования

Рекомендуемые сообщения

Вот такой секретный проэкт :)

что имею: станок с осями X и Y,  поднятия опускани стола нет

станок управляется RUIDA RDC 6442S

план такой, добавить механиз крепления карандаша который будет опускаться по команде зажигания лазера

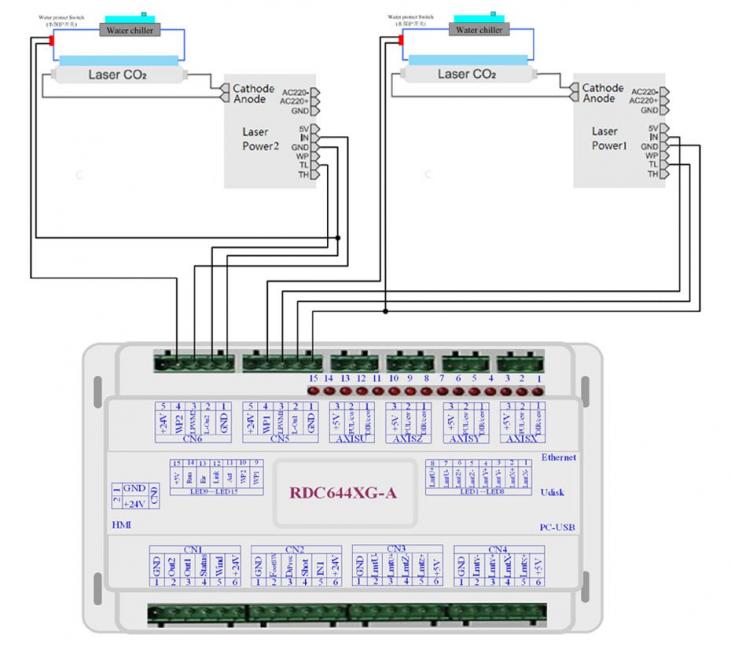

реализовать надеюсь через разъём CN6, (второй лазер, его нет)

так вот... подскажите, ибо сам в електронике слаб, какие контакты на разъёме CN6 чем упраляют и как

хотелось бы максимально просто реализовать, например на соленоиде и пружине, есть ток - соленоид втянулся перо опустилось, тока нет - пружина подняла перо вверх


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

7 часов назад, k0nstA сказал:

например на соленоиде и пружине

Напрямую материнка не выдержит тока релюшки/магнита (выдаёт около 150мА, дальше выгорает), нужен транзистор. Если хотите проще, возьмите с Aliexpress готовую сборку c реле.

7 часов назад, k0nstA сказал:

план такой, добавить механиз крепления карандаша который будет опускаться по команде зажигания лазера

GND к минусу, IN к плюсу, но учтите, что там ШИМ и транзистор может сума сойти от 20кГц - возможно конденсатор поставить придётся.


7 часов назад, k0nstA сказал:

план такой, добавить механиз крепления карандаша который будет опускаться по команде зажигания лазера

Возьмите готовую головку от любого режущего плоттера =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

спасибо за ценную информацию..

хотя я мало чего понял, всякие там ШИМ и транзистор который сойдёт с ума :)

6 часов назад, PavelK сказал:

Если хотите проще, возьмите с Aliexpress готовую сборку c реле.

хочу проще да, как называется эта готовая сборка?

p.s.

я кстати сам и не собирался делать ибо, как уже выше отметил, не силён

поэтому мне важно именно какие параметры на контактах разъёма

Изменено пользователем k0nstA

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, k0nstA сказал:

поэтому мне важно именно какие параметры на контактах разъёма

Я про параметры все уже сказал и что как подключать и какие особенности управляющего сигнала...

Или что вы имеете ввиду под "параметрами"?

3 часа назад, k0nstA сказал:

хочу проще да, как называется эта готовая сборка?

Попробуйте это:

https://ru.aliexpress.com/item/1-2-4-G3MB-202P-DC-AC-PCB-5VDC/32864681016.html

может быть подойдёт. Только потом отпишитесь о результатах, пожалуйста.

Вообще, по хорошему, можно обойтись mosfet транзистором с парой резисторов и кондёром для сглаживания ШИМ - если будет желание разобраться с тем, как сделать более правильно.







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, PavelK сказал:

Или что вы имеете ввиду под "параметрами"?

имею ввиду специалиста который будет делать електронику, и вот хочу ему так просто под нос сунуть, вот этот контакт столько вот вольт столько ампер а вот этот столько, давай делай схему с выходами для подключения 2х провдов



да, ещё я посмотрел и интернете что такое ШИМ :)

но что за "mosfet транзистор с парой резисторов и кондёром"  я разбираться сам не буду, специалист дешевле сделает :wacko:

спасибо за участие

конечно как построю отчитаюсь

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

дело движется

специалист собирает схему. я черчу чертёж головы ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

5 минут назад, k0nstA сказал:

я черчу чертёж

Надеюсь черными чернилами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

конечно чёрными :)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
