Полосы при гравировке

[alexander-1 2 480]

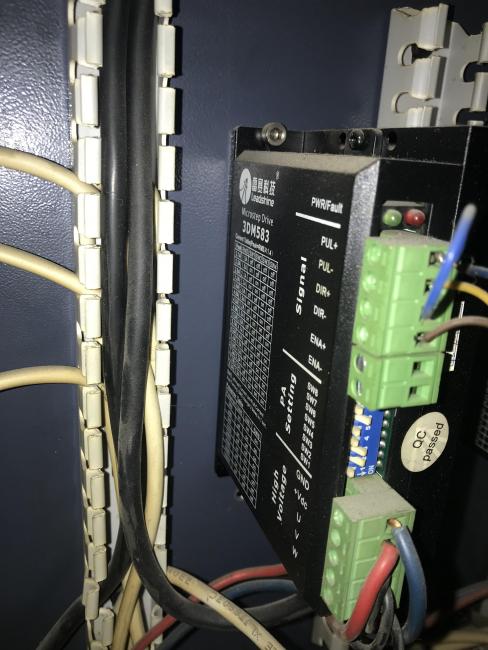

нет, провода (клемы) на драйверах)

[Дмитрий78 6]

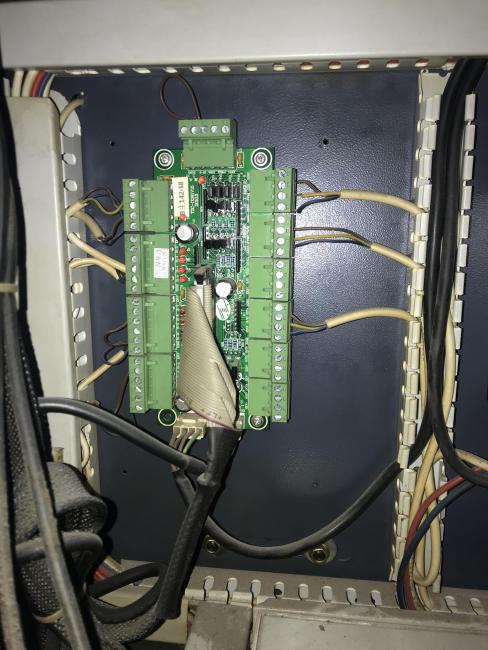

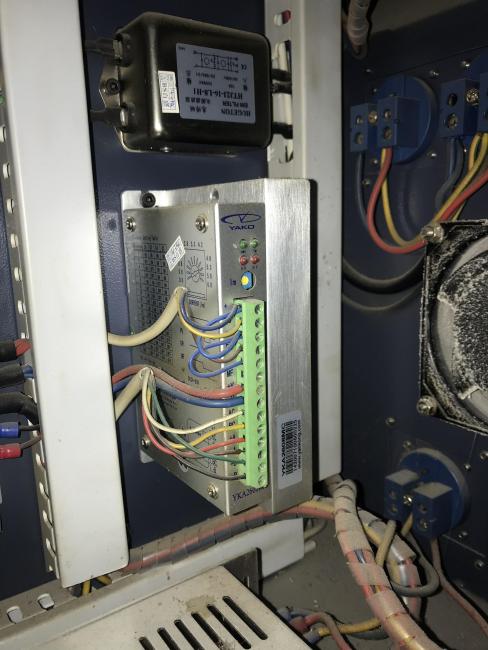

Александр, прошу прощения, но я не понимаю. я могу фото завтра сделать драйвера и тыкнете мне пальцем как и чего изменить? Спасибо.

на самом деле по горизонтальным полосам я думаю что либо трубка не супер оказалась, либо блок начинает выходить из строя. А вот по вертикальным.. Слишком циклично все происходит. Либо мотор либо контроллер.

[alexander-1 2 480]

и материнку сфоткайте

[Дмитрий78 6]

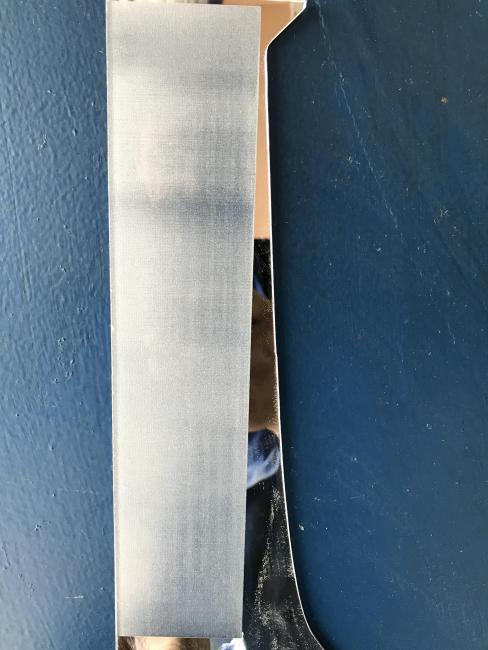

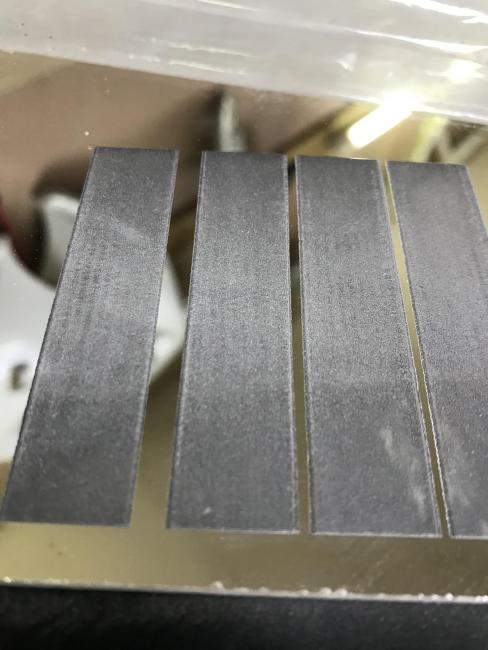

 это как выглядит гравировка.четко видно и вертикальные полосы и горизонтальные

Изменено 4 февраля 2018 пользователем Дмитрий78

[alexander-1 2 480]

давненько , ещё на материнках мошидрав были такие полосы из за большого разрешения дипиай

[Дмитрий78 6]

1 минуту назад, alexander-1 сказал:

давненько , ещё на материнках мошидрав были такие полосы из за большого разрешения дипиай

300 стоит. хотя и на 600 ставил. разницы нет

[Дмитрий78 6]

[Дмитрий78 6]

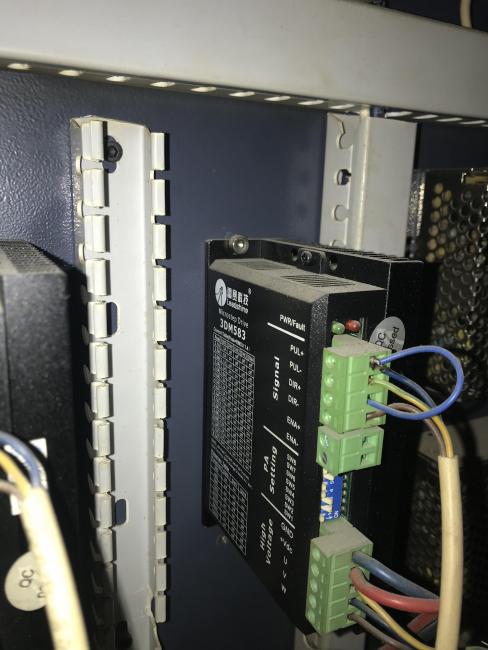

Поменял драйвера местами. Ничего не изменилось. Совсем.

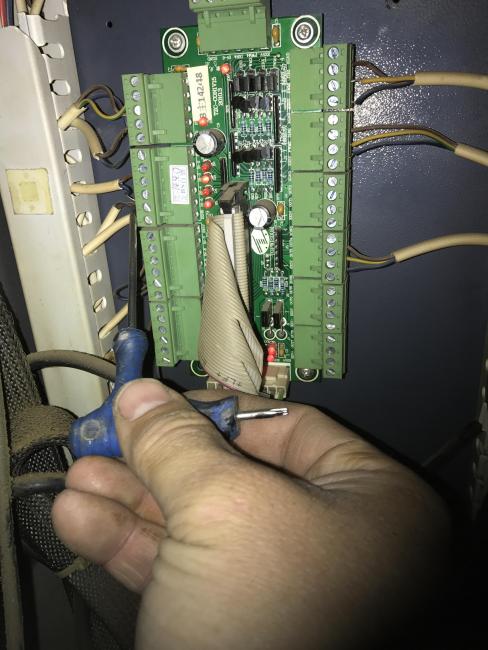

Поменял на драйверах местами только верхний разъём. Станок конечно немного с ума сошёл, но тест провёл. В таком варианте полоски пошли в горизонт, по оси х.

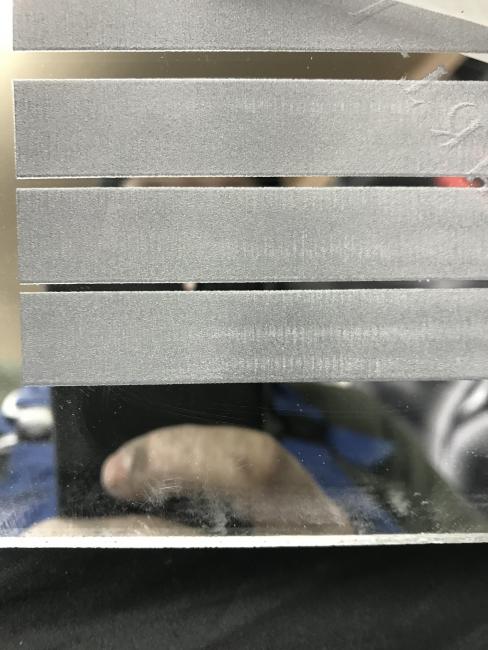

Это до перестановки разъемов на драйверах. Скорость 300 мощность 15. Трубка 40 w короткофокусная линза. 300dpi.

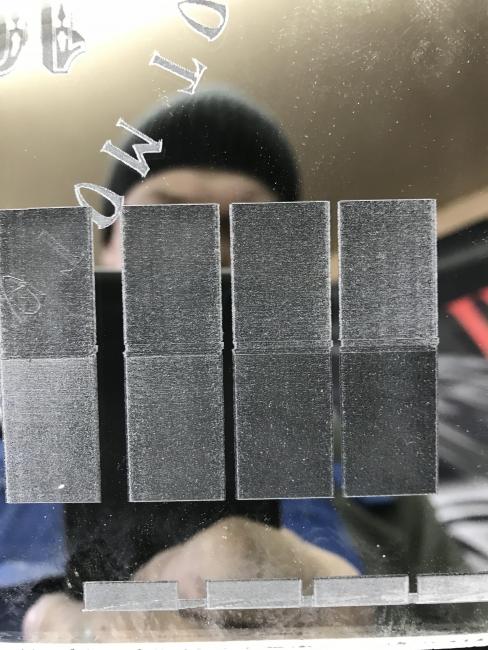

В правом верхнем квадрате хорошо видны полосы по оси у

[Дмитрий78 6]

Да, на мой взгляд очень видно что шаг гравировки большой, при дпи 300 должно быть поменьше, как считаете?

Это после перестановки местами драйверов.

Это после замены только верхних разъемов на драйверах. Станок соответственно поменял оси местами.

Полоски стали по оси х

[PavelK 1 525]

Вывод напрашивается, что проблема таки в драйвере...

[alexander-1 2 480]

1 час назад, Дмитрий78 сказал:

Поменял драйвера местами. Ничего не изменилось. Совсем.

Поменял на драйверах местами только верхний разъём. Станок конечно немного с ума сошёл, но тест провёл. В таком варианте полоски пошли в горизонт, по оси х.

тоже так же думаю

но всё же попробовать поменять разрешение на драйверах и соответственно в проге, а вдруг

[PavelK 1 525]

Имхо, тут сам драйвер нужно настраивать, если у него есть такая возможность.

[Дмитрий78 6]

Погодите, после замены драйверов вообще ничего не изменилось. Почему вывод про драйвера?

изменения были только когда я поменял на драйверах верхние разъёмы, нижние остались так как были. Это поменяло оси местами, станок стал гравировать по оси у. И полосы пошли по оси х.

Думаю что если бы я поставил в настройках вывода гравировку по оси у то было бы тоже самое. Поставить пробовал, но станок начинает издавать неправильные звуки и дергать головой. Что то ему не нравится и это следующий вопрос.

[alexander-1 2 480]

мне очень не нравятся эти края

[vasa29 571]

А шаг гравировки какой?

[Дмитрий78 6]

1 минуту назад, vasa29 сказал:

А шаг гравировки какой?

в плагине кореллазер вроде  нет шага гравировки.

[alexander-1 2 480]

есть. 1-2-3- и тд  самая первая кнопка перед гравировкой, если конечно кореллазер 2013

[Дмитрий78 6]

нет. плагин  для корела CorelLaser_V8.7.2

[alexander-1 2 480]

50 минут назад, Дмитрий78 сказал:

нет. плагин  для корела CorelLaser_V8.7.2

должно быть в окне для гравировки

[Дмитрий78 6]

Я поставлю другую прогу, Павел давал ссылку.

Скажите, станок по оси у должен так же гравировать как и по оси х или есть какие либо отличия в работе станка?

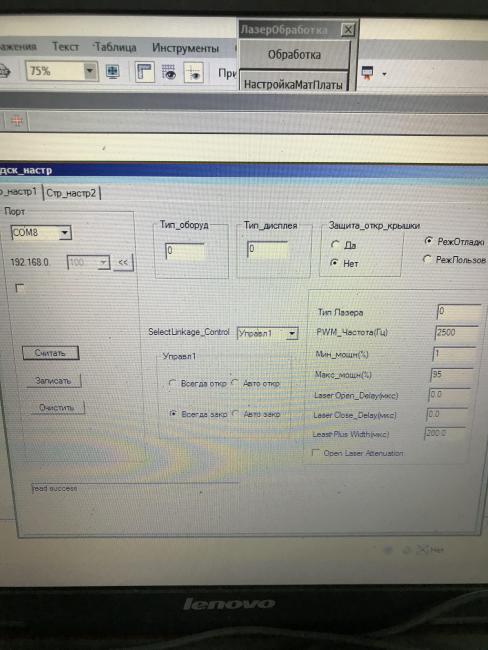

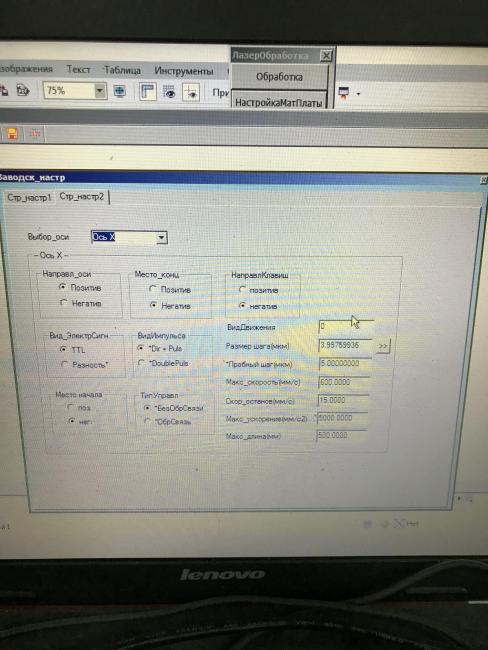

Это настройки от реклаба. Взгляните, может что то где-то не корректно?

я готов отдать станок на диагностику в коммерческую организацию, да посмотрев как в трёх из них работают понял что нет желание доверить им технику. Квалификация немногочисленно выше моей, на простые вопросы ответить не могут.

[Дмитрий78 6]

3 часа назад, alexander-1 сказал:

мне очень не нравятся эти края

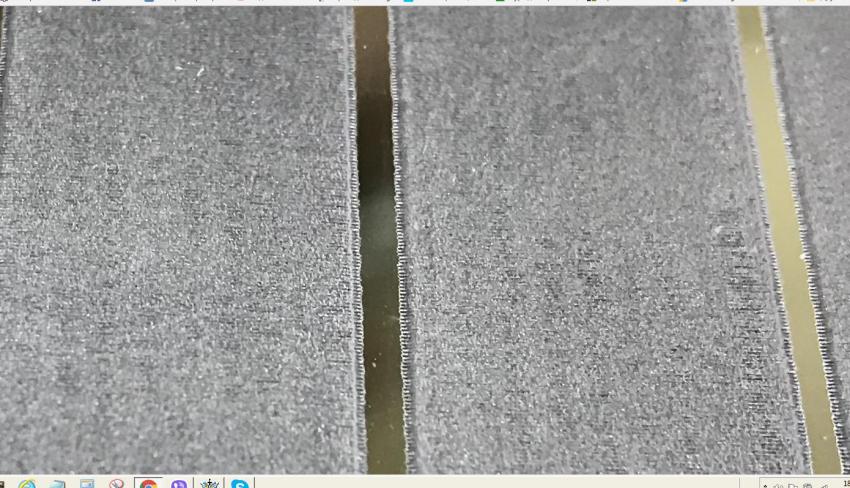

Что это может быть? Я предполагаю что заготовка на столе не закреплена, и на ламелях стола немного дергается вместе с ними при движении головы. Но в любом случае сильно видно проходы, их прямо чувствуется ногтем.

Голова на направляющей не люфтит, едет ровно, без заеданий.

[alexander-1 2 480]

похоже на линзу открученную

[Дмитрий78 6]

2 минуты назад, alexander-1 сказал:

похоже на линзу открученную

100% нет. Сегодня проверил. Линза закручена.



[alexander-1 2 480]

да вижу что нет, просто похоже, думаю... граверните  и обведите по контуру гравировки, выходят края за квадрат?

[Дмитрий78 6]

в плагине корел не такой функции. Попробую другую прогу.

Александр, скажите, по полосам есть какие нибудь предположения?

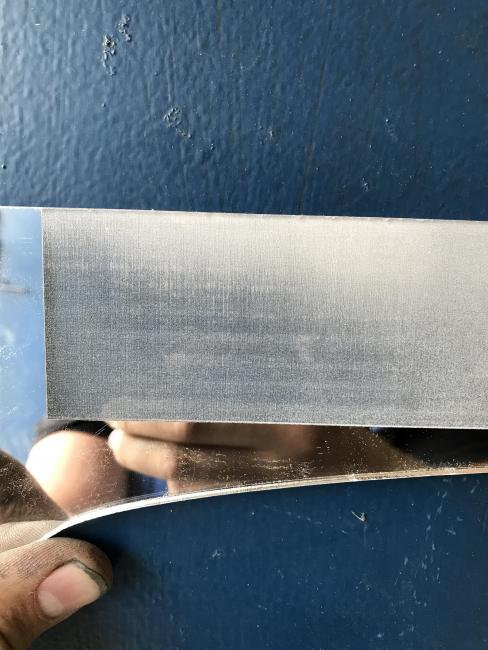

на самом первом фото и на втором видно не только вертикальные полосы, как будто голова дребезжит, но и неравномерность гравировки-темные светлые зоны.

Все прямоугольники , 4 шт. гравировались одним заданием.
