Гравировка печатей. Лицо букв не плоское.

Рекомендуемые сообщения

Имею не очень забавный дефект, из за которого продолжаю пользоваться фотополимерной технологией при изготовление печатей.

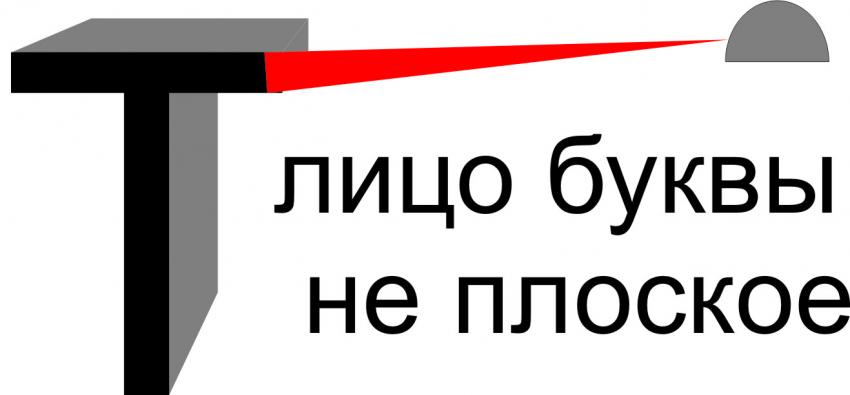

лицевая часть у букв (даже ариал 7-8 кегля) не плоская, а выпуклая, в итоге оттиски чрезмерно тонкие.

линза с фокусом 50мм...  станок в подписи.




штамп 15х45мм.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Получается лазер гравирует и верхушку, странно. Есть в некоторых приложениях для лазера фишка, рамп эффект называется, может она у вас есть и стоят неправильные настройки, просто судя по рисунку ваш лазер как  3d фреза делает закругления. Может кто что ещё предположит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Может резина такая хреновая ? тродат называется.

я сначала понять не мог почему так, сочный оттиск с фотополимерной и тонкий с проплешинами с лазера.

попробую поиграться с настройкой рамп эффекта.

Изменено пользователем amorf

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

попробуй гравировать в однонаправленном режиме, возможно проблема уйдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

и линзу сменить на короткофокусную.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Фреза снимает ровно столько материала сколько задано.
Фотополимер тоже можно стравить определенным образом.
Лазер жжжетт! Во всех смыслах этого слова.
Очевидно, что край подгорает. Тепло воздействует на материал рядом с точкой реза. Материал разрушается.
Если делать буквы, то они всегда будут меньше чем нарисованы. Никого же не удивляет, что у лазера не нулевая толщина реза?

Вы хочите песен? Их есть у меня!

Хотите получить мелкие элементы точно такой ширины, как нарисовано? Не вопрос. В Автокаде можно пользоваться эквидистантой, в Кореле обводкой.
Подбирается экспериментально.  На больших элементах, очевидно этого не наблюдается. То есть оно есть, но не наблюдается. На маленьких - заметно.

Мы сталкнулись с этим много лет назад. И если это важно, то можно подобрать обводку букв. Сейчас точно не помню какой толщины линия, да это и не важно - у каждого сои режимы.

Так что пробуйте.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

попробовать просто абрис (обводку)   делать не сверхтонким у шрифтов ???



P.S. кстати посмотрел в лупу с хорошим увеличеним, профиль ножки буквы не такой как я нарисовал..

верх не округлый, а плоский,  короче трапеция на срезе, все верно, лазер жжет

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обычно обводку дают на толщину луча.
