Юстировка по вертикали. Дайте совет

[Mastakillaman 0]

Привет!

Имею самопал 120х60, труба ездит по игреку.

Который день вожусь с юстрировкой. В итоге получил как мне кажется хороший результат, по гоизонтали и вертикали точное попадение в точку в 0 и 120. Но, такое точно попадение получаю только чуть ниже центра, как ни старался не выходит настроить так зеркала.

Верно ли я понимаю что мне поможет только поднять трубу? Она там не так легко поднимается и лишний раз не хочется лезть...

Чи оставить как есть или пробовать поднять трубу?

Или всё таки можно зеркалами еще поиграть?

Спасибо!

[Шерлок 32]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Обзор станка AEON MIRA 9S (и серии AEON)

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Mastakillaman 0]

И еще, в догонку вопрос. Никак не могу понять для чего вообще регулировка на последнем зеркале. Если изначально луч в него бьёт не перпендикулярно то как ни крути то зеркало рез не будет перпендикулярный, верно же? Если да, то непонятно для чего вообще там можно что-то крутить...

[Mastakillaman 0]

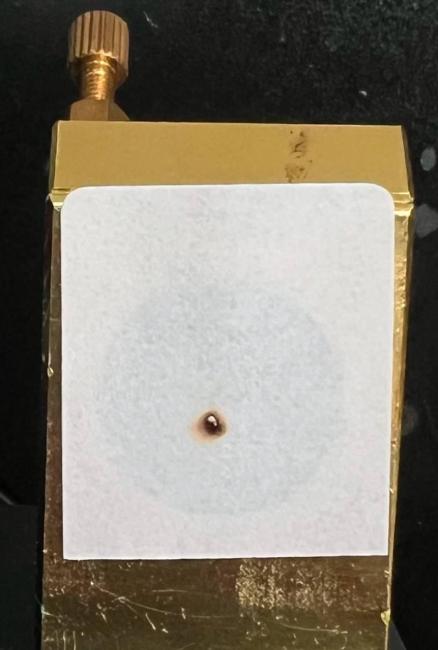

Отвечу сам себе) Да, пришлось трубу. Теперь входит по центру перпендикуляр, рез хорош! Винты на последнем зеркале практически не крутил.

[Dan 482]

3 часа назад, Mastakillaman сказал:

Верно ли я понимаю что мне поможет только поднять трубу? Она там не так легко поднимается и лишний раз не хочется лезть...

НЕ совсем поднять трубу ... ) Можно всю и не поднимать.
Необходимо поднять точку отражения на первом зеркале, если труба установлена не на портале.
А для этого достаточно либо поднять "носик", либо опустить "попку" трубы, что хорошо и для охлаждения ... )

3 часа назад, Mastakillaman сказал:

Никак не могу понять для чего вообще регулировка на последнем зеркале

Исключительно для выставления вертикальности луча по отношению к материалу/столу ... а не для попадания в центр отверстия сопла, как многие втирают новичкам.

[Mastakillaman 0]

Вооот, и я же думаю насмотревшись умников на ютубе что так не может быть и зеркалом никак не исправить то что луч не бьёт ровно сразу!

Благодарю за ответ, в целом так и решил, поднял носик, правда пришлось еще первые два зеркала чуть поднять, бо изначально плохо собрали и последнее зеркало чуть выше по общему уровню вышло

Изменено 5 января, 2025 пользователем Mastakillaman

[Dan 482]

18 минут назад, Mastakillaman сказал:

правда пришлось еще первые два зеркала чуть поднять

Это уже по финалу юстировки. Либо сразу, если есть опыт и наработки.

[vasa29 578]

1 час назад, Mastakillaman сказал:

умников на ютубе

https://vk.com/video178640529_456239619

https://vk.com/video1603330_126552427

там в конце ответ.
