Подключение цифрового амперметра к блогу розжига HY-TA100

Рекомендуемые сообщения

Здравствуйте!

Имеется цифровой амперметр и блог розжига HY-TA100. Вопрос может показаться странным, но... как подключить амперметр к блоку? В комплекте с блоком/амперметром никаких проводов не было, поэтому купил простой LAN кабель и соединил их. Однако после включения БР амперметр не работает. Такое ощущение, будто на него напряжение не подаётся.

Нужен какой-то особый LAN провод? И тут что-то другое?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

Что за "амперметр" (фото)? Он вообще от этого блока розжига или блок розжига покупался отдельно, амперметр отдельно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Блок розжига: https://aliexpress.ru/item/1005004153825790.html

Амперметр: https://aliexpress.ru/item/1005004008360858.html

Провод: https://www.ozon.ru/product/patch-kord-uglovoy-2-metra-kat-6-lan-internet-kabel-gcr-verhniy-ugol-nizhniy-ugol-chernyy-526429385

Всё покупались отдельно.

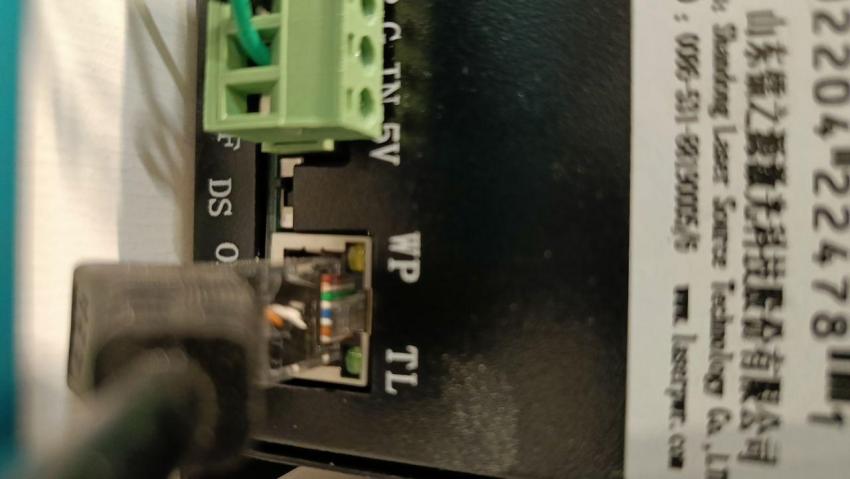

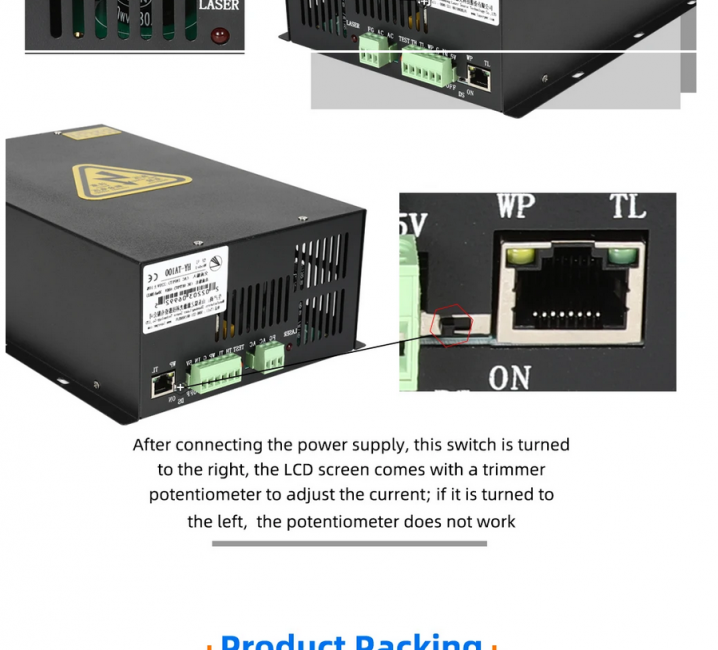

Сейчас обратил внимание на этот текст. А данный переключатель случаем не является ли выключателем питания? На своём блоке я его не трогал, даже забыл, что он есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, 2АА сказал:

У вас блок розжига от фирмы LaserPWR, соответственно, и выносная панель должна быть этой же фирмы
Вот ваша панель https://aliexpress.ru/item/4000400683533.html
Блоки розжига и панели разных производителей несовместимы, хоть и очень похожи внешне.

3 часа назад, 2АА сказал:

Сейчас обратил внимание на этот текст. А данный переключатель случаем не является ли выключателем питания? На своём блоке я его не трогал, даже забыл, что он есть.

Этот микро-переключатель только передаёт управление током на внешний потенциометр и не более, что и написано в описании.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Понял. По внешнему виду они все одинаковые. Думал, что любой можно купить.

Придётся заказывать новый...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Попутный вопрос. По опыту, насколько на амперметре нужна крутилка для настройки тока? Часто ли она используется?

Мощностью же можно на Ruida управлять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

41 минуту назад, 2АА сказал:

Мощностью же можно на Ruida управлять.

Можно ..
Ну, вдруг требуется изменить мощность во время выполнения задания .. Но мне лет за 10 работы на подобном оборудовании ни разу такое не потребовалось, мощность легко можно изменить во время выполнения задания прямо с панели контроллера без остановки задания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Прошу подсказать следующее. Наблюдаю какое-то странное поведение блока розжига и этого амперметра.

Есть данный амперметр отключить от блока розжига и нажать на кнопку Pulse у Ruida, то... нет луча. Вообще ничего нет. Если обратно подключить, то нажатие на Pulse начинает работать...

Кто-нибудь с подобным сталкивался?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 минут назад, 2АА сказал:

Прошу подсказать следующее. Наблюдаю какое-то странное поведение блока розжига и этого амперметра.

Есть данный амперметр отключить от блока розжига и нажать на кнопку Pulse у Ruida, то... нет луча. Вообще ничего нет. Если обратно подключить, то нажатие на Pulse начинает работать...

Кто-нибудь с подобным сталкивался?

Микропереключатель в каком положении?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Dan сказал:

Микропереключатель в каком положении?




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Неважно, в каком положении находится данный переключатель. Что так, что эдак - результат один и тот же.

Как этот амперметр, который, как выяснилось, НЕ подходит к данному блоку розжига, влияет на наличие луча???

Воткнут амперметр, кнопка Pulse даёт порождение луча. Не воткнут амперметр, кнопка Pulse не даёт порождение луча. Что за херь? Он, что, внутри себя какие-то контакты замыкает?

Думал, может быть, цепь управления влияет. Изначально стояло L_PMW1 -> IN. Заменил на L_AN1 -> IN. Ничего не поменялось.

Всеми этими блоками розжига уже 100 раз пользовались. Неужели ни у кого подобного не было?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, 2АА сказал:

Изначально стояло L_PMW1 -> IN. Заменил на L_AN1 -> IN. Ничего не поменялось.

Это только изменения типа сигнала по регулировке мощности (ШИМ или Аналог).
В остальном, надо разбираться уже на месте. Отключение внешней панели не должно влиять на стандартную работы штатной кнопки ТЕСТ.
Кстати, при подключении L_AN1 -> IN  какой потенциал на IN относительно минуса?

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 часов назад, Dan сказал:

Кстати, при подключении L_AN1 -> IN  какой потенциал на IN относительно минуса?

Измерялось относительно клеммы G:

  • Когда воткнут: 0В в режиме ожидания, 0.5В при нажатии на кнопку Pulse.
  • Когда не воткнут: 1.5В в режиме ожидания, 0.6В при нажатии на кнопку Pulse.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 минуты назад, 2АА сказал:

Измерялось относительно клеммы G:

  • Когда воткнут: 0В в режиме ожидания, 0.5В при нажатии на кнопку Pulse.
  • Когда не воткнут: 1.5В в режиме ожидания, 0.6В при нажатии на кнопку Pulse.

Однако, странно ..
Мощность при резке адекватно меняется настройкам в слое?
На пульс с панели реагирует нормально?
Мощность при пульсе с панели меняется адекватно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 минут назад, Dan сказал:

Мощность при резке адекватно меняется настройкам в слое?

До резки я ещё не дошёл, т.к. нахожусь на шаге юстировки.

6 минут назад, Dan сказал:

На пульс с панели реагирует нормально?

Как я и писал в предыдущих сообщениях:

когда LAN-кабель с этим амперметром воткнут в блок розжига, кнопка Pulse на Ruida работает, луч порождается.

когда этот амперметр отключен от блока розжига, кнопка Pulse на Ruida не работает, луч не порождается.

9 минут назад, Dan сказал:

Мощность при пульсе с панели меняется адекватно?

Поскольку измерить ток сейчас нечем, выдаваемую мощность я не знаю. Однако если сравнить силу пучка, например, при 50% и 80%, то разница на глаз заметна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, 2АА сказал:

Однако если сравнить силу пучка, например, при 50% и 80%, то разница на глаз заметна.

Будем считать, что  изменение мощности с панели работает.
Хорошо бы замерить низкий уровень на TL при пульсе и с отключённым экраном блока розжига.
Ну и в завершении, проверить подключение контроллера к блоку розжига.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

21 минуту назад, Dan сказал:

Будем считать, что  изменение мощности с панели работает.
Хорошо бы замерить низкий уровень на TL при пульсе и с отключённым экраном блока розжига.
Ну и в завершении, проверить подключение контроллера к блоку розжига.

Замеры смогу сделать только на следующих выходных. По результатам отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 часов назад, 2АА сказал:

только на следующих выходных. По результатам отпишусь.

Ок ... Курим бамбук ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
