Разная толщина линий при гравировке

[dadavasa 0]

В общем при резке и гравировки квадратов и т.п. фигур все ОК, резка в пределах 0.02 погрешность, гравировка условного квадрата 10х10мм тоже. А вот при гравировке рамки, толщиной от 1 до 10мм проблема, по оси Y она уже, причем существенно. Если гравировать так, чтобы глубина на 2х слойном пластике была минимальная, ось Х видна черным то ось Y не видна (при толщине около 0.5-1мм.)

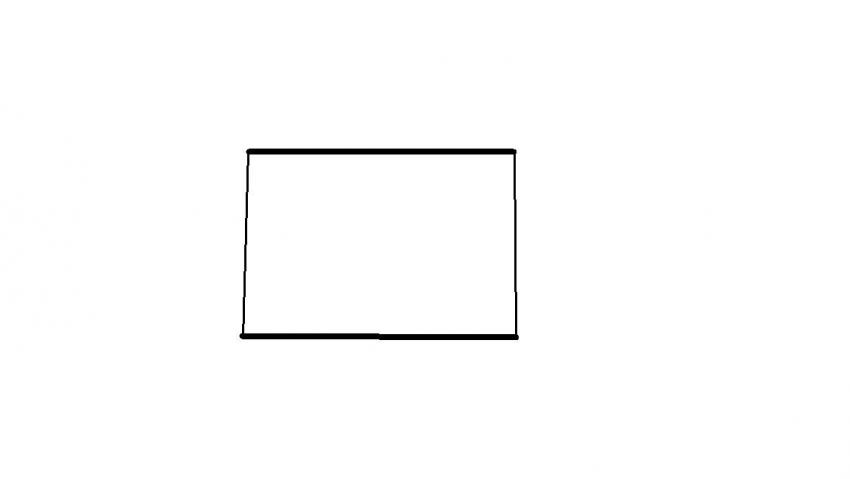

При рамке толщиной в 4мм по оси Х, по Y будет 3 а то и 2мм в зависимости от мощности и скорости. Размер рамки условно 100х300мм

Такое ощущение что когда голова идет вдоль X она успевает спалит пластик по всей длине, а вот когда по Y ей мало времени чтобы разжечься в толище линии перпендикулярному ей направлении (это и видно косвенно еще по потенциометру)

Изменено 11 декабря 2023 пользователем dadavasa

[Шерлок 29]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Волны при гравировке
• Поиск партнёра для сотрудничества
• Лазерный станок для резки белого ABS пластика
• Не "сходятся" резы и фигуры в сложной гравировке
• Смещение соседних элементов при гравировке, кривизна линий. СО2

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[dadavasa 0]

3 минуты назад, dadavasa сказал:

В общем при резке и гравировки квадратов и т.п. фигур все ОК, резка в пределах 0.02 погрешность, гравировка условного квадрата 10х10мм тоже. А вот при гравировке рамки, толщиной от 1 до 10мм проблема, по оси Y она уже, причем существенно. Если гравировать так, чтобы глубина на 2х слойном пластике была минимальная, ось Х видна черным то ось Y не видна (при толщине около 0.5-1мм.)

При рамке толщиной в 4мм по оси Х, по Y будет 3 а то и 2мм в зависимости от мощности и скорости. Размер рамки условно 100х300мм

Такое ощущение что когда голова идет вдоль X она успевает спалит пластик по всей длине, а вот когда по Y ей мало времени чтобы разжечься в толище линии перпендикулярному ей направлении (это и видно косвенно еще по потенциометру)

Станок новый, юстировка в норме. Руида, RDWorks,,, лампа Reci w4, скорость гравировки 300-400, мощность 9-11%



[Dan 459]

5 часов назад, dadavasa сказал:

гравировки 300-400, мощность 9-11%

При гравировке мощность должна быть одинаковой.
И какой ток при данной мощности?

[dadavasa 0]

12.12.2023 в 05:33, Dan сказал:

При гравировке мощность должна быть одинаковой.
И какой ток при данной мощности?

Сейчас точно не скажу, ну в районе 3 мА. Но вот визуально получается, если идет по линии в доль оси X или когда в этой рамке текст, стелка условно дрыгается в райне 3, а если рамка в доль оси Y то стрелка еле отходит от нуля до единицы. Тест проводился с разной толщиной, и условно 0.1мм и 4мм. Просто если 4мм, то линия тоньше, но ее видно. А вот при 0.1 по оси Y не успевает подпалить (опять же стелка потенциометра еле дергается от нуля в этот момент).

Изменено 13 декабря 2023 пользователем dadavasa

[Dan 459]

dadavasa Ток проверяется при длительной выдержке, а не в момент гравировки.

Изменено 13 декабря 2023 пользователем Dan

[dadavasa 0]

5 часов назад, Dan сказал:

dadavasa Ток проверяется при длительной выдержке, а не в момент гравировки.

А можно более развернуто, что значит сделать более длительную выдержку ))

Могу не много дополнить, толщина рамки в 0.5 мм по вертикали уже, при более высокой мощности тоже уже. Если взять рамку в 3-4мм получаю рамку по горизонту в 4 а по вертикали в 3.  Если мощность еще увеличить то пластик просто прожигает.

Если сделать резку квадрата 20х20 мм, погрешность 0.02мм, если сделать гравировку квадрата в 20х20мм, погрешность такая, что глазу не видна (не мерил но квадрат квадратен)

Если делать минимальную мощность при рамке в 0.5мм так, чтобы лазер минимально спалил горизонт, то вертикали вообще может и небыть и в тот же момент времени стрелка потенциометра не движется от 0, хотя на горизонте будет прыгать до 3мА.

Гравировка по Х, двухсторонняя.



[Dan 459]

Требуется пояснительная бригада.  ... )

Параметры слоя покажите.

[008shadow 236]

13.12.2023 в 23:29, dadavasa сказал:

Если делать минимальную мощность при рамке в 0.5мм

А вектором прогнать эту рамку? Сложная форма?

[PavelK 1 525]

11.12.2023 в 23:55, dadavasa сказал:

Такое ощущение что когда голова идет вдоль X она успевает спалит пластик по всей длине, а вот когда по Y ей мало времени чтобы разжечься в толище линии

Тут не в разжечься а во времени воздействия. Лазер прежде всего температурное воздействие. В общем, это норма. Если хотите одинаковой "толщины" то делайте заливку для гравировки точечной если софт позволяет, иначе вручную.

[dadavasa 0]

15.12.2023 в 09:32, 008shadow сказал:

А вектором прогнать эту рамку? Сложная форма?

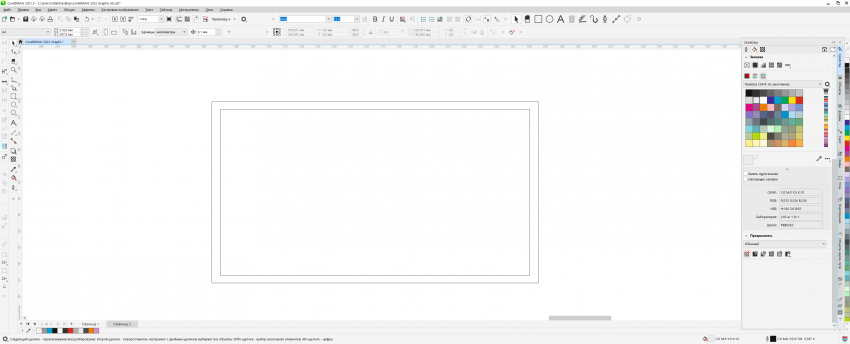

Обычная рамка (прямоугольная от размера 50х20мм до 300х200мм, толщина от 0.5мм до 3-4мм (толщина линии рамки)), нарисованная либо в CorelDraw либо в RDWorks.  При одной и той же настройки скорости и мощности, по Y всегда тоньше. Пробывал 5 раз, больше не стал пока что.

Изменено 21 декабря 2023 пользователем dadavasa

[Dan 459]

13.12.2023 в 20:46, Dan сказал:

Параметры слоя покажите.



[dadavasa 0]

16.12.2023 в 21:17, PavelK сказал:

Тут не в разжечься а во времени воздействия. Лазер прежде всего температурное воздействие. В общем, это норма. Если хотите одинаковой "толщины" то делайте заливку для гравировки точечной если софт позволяет, иначе вручную.

В общем проблема не в бобине:

- все размеры по оси X вытянутей чем по оси Y ( т.е. и круг при гравировке по X идет в овал и квардрат идет в прямоугольник, и рамка идет тоньше) - делал тест перевернув изображение на 90гр.

- при резке такого эффекта нет, 0.02мм погрешность в резке квадрата 20х20мм из акрила 2.5мм. А как выше видно не вооруженным взглядом.

- так же видно и по толщине линий в шрифте, если "НАДПИСЬ" по Х то палки в "Н "тоньше вертикальные, а если развернуть на 90 гр по Y то тоньше перекладина в букве Н

- если гравирнуть рамку, толщина линии которой условно 3мм, то по Y 3мм, а по X не то чтобы 2мм, но 2.5 тончо и видно ))



Гравировка идет по 2х слойному пластику типа ROWMARK

21.12.2023 в 20:35, Dan сказал:



Посмотрите мое дополнение

Изменено 29 января пользователем dadavasa

[Dan 459]

2 часа назад, dadavasa сказал:

Посмотрите мое дополнение

Ничего не понятно.
Можно увидеть эту гравировку?
