Из какой программы Вы отправляете на станок?

[PavelK 1 525]

Вот думаю одного меня не устраивает вся программщина, которая сейчас есть к станкам...

И при написании своей хотелось бы что бы она была полезна и остальным.

[dothead 50]

Павел, это нереально написать свою прогу под лазер!

[PavelK 1 525]

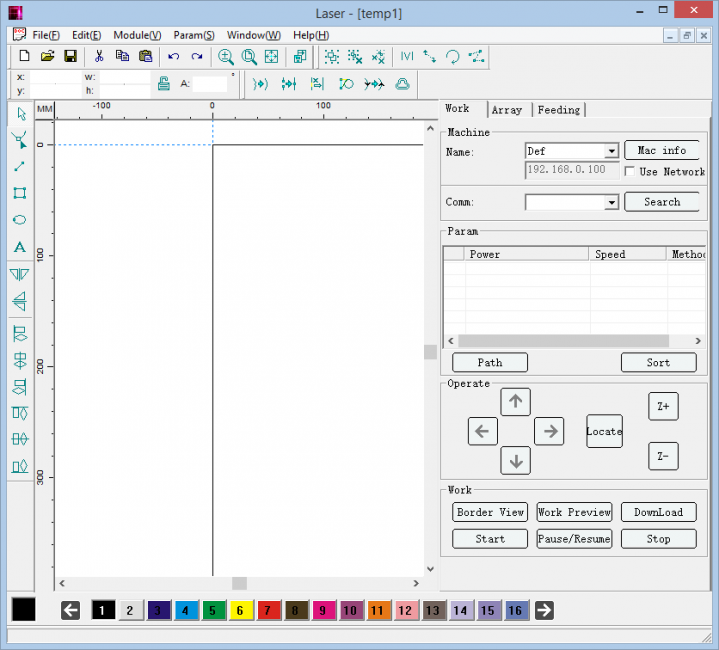

Пишется, всё ок =) Пишу паралельно разработке материнки.

Пока что умеет чисто резать контуры.  До гравировки руки не дошли.

[eggle 40]

Павел, не знаю под какую плату вы пишете софт, но может обратите свой взгляд на LPC1768?

http://www.ebay.com/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313.TR4.TRC2.A0.H0.Xlpc1768&_nkw=lpc1768&_sacat=0

По-моему достойная кандидатура. Понимает C, C++. Её не хватает только силовой части и клиентского ПО

[eggle 40]

Павел, смотрели плату? Что скажете?

[PavelK 1 525]

Плату смотрел, скажу что такие платы для разработки только, я сейчас использую STM32 Discovery.

На станок пойдёт уже самодельная так как кучу дополнительных компонентов нужно.

[eggle 40]

Ну правильно, для разработки и отладки. Там просто куча всего понавешено, включая входы для энкодеров, плюс тачскрин приличный. Нужны, просто, драйвера для шаговых двигателей и всё готово! Тока софт заливай и наслаждайся!

[PavelK 1 525]

Автоматическое сообщение

Тема была перенесена из "Лазерные станки Qualitech (Raylogic) → РЕЗКА И ГРАВИРОВКА" в "Лазерные станки Qualitech (Raylogic) → Программщина".

[AlieN 1]

Работает из плагина laserwork, уже привыкли конечно но явно она проигрывает по настройкам RDCAM которую наш 530ый не поддерживает, очень хотелось бы более функциональную программу для работы.

[Aleks_1 41]

А кто-нибудь может описать различия плагина корел и RDCam, Хотя бы основные. Не могу понять , вроде программа нужна для отправки файла в станок и плагин с этим справляется. Может в РДкаме есть какие-то еще функции?.

[Sevak 0]

А кто-нибудь может описать различия плагина корел и RDCam, Хотя бы основные. Не могу понять , вроде программа нужна для отправки файла в станок и плагин с этим справляется. Может в РДкаме есть какие-то еще функции?.

Меня тоже очень интересовал данный вопрос... да и дело в том , что я установил этот РДкам и так и не смог туда отправить никакой файл...(( Использую для станка Корел 12

[008shadow 236]

Как уже писал где-то, не помню: На станок отправляю только из программ. Так уж получилось) Все работает.

Изменено 30 апреля 2015 пользователем 008shadow

[Reklab-Support 14]

А кто-нибудь может описать различия плагина корел и RDCam, Хотя бы основные. Не могу понять , вроде программа нужна для отправки файла в станок и плагин с этим справляется. Может в РДкаме есть какие-то еще функции?.



Здравствуйте!



RDCAM - это и есть плагин для корела. Т.е. в кореле Вы создаёте рисунки, задания и после этого отправляете их в плагин. В нём Вы настраиваете параметры непосредственно для станка, а затем отправляете задание в работу на станок.



Также китайцами предусмотрен такой сценарий: если у клиента нет возможности установить лицензионный корел   , то Вы можете поставить отдельную независимую программу (аналог RDCAM). В ней Вы можете создавать (импортировать) какие-то задания, рисунки, и в ней же можете настраивать параметры для станка и отправлять их на станок в работу. Данная программа носит название LaserWork.

Никаких функциональных различий относительно настроек для станка между RDCAM и LaserWork нет!

[Rico_Bek 0]

Ребята, Я занимаюсь  созданием дизайна для вышивальных машин программе Tajima и  Embird е . Сегодня просили от меня для лазерный машина SP-960 sun-up laser cutting machine Рабочая зона 900 х 600 мм создат дизайн или програмку (как вы тут называете) и клиент показал образцы на флешке там файлы с форматом out.

Так мне легче рисовать программе Embird е (файлы c форматом DSB, DST) и могу потихоньку рисовать кореле, посоветуйте пожалуйста каким программой мне работать RDCAM, LaserWork или CorelLASER . От  файл.DSB, файл.DST или файл.Corel файлах конвертировать на файл.out какое подходить .  И еще ест ли видео урок для работы примерно конвертировать от корел файла и отправит (записать) на флешку созданный файл.out

Изменено 2 сентября 2015 пользователем Rico_Bek

[PavelK 1 525]

Почему именно out формат?  Этот файл должен создаваться в самой программе, которая идёт с лазером и обязательно нужно уточнить у клиента какой программой он пользуется иначе может не подойти.

Для универсальности рисуйте в векторе и отдавайте в формате ai (Adobe Illustrator 8 версии)  клиент уже сам у себя сможет переконвертировать если надо.

[Rico_Bek 0]

PavelK  Спасибо . Вот У клиента только станок и флешка, без компьютера. Ему рисовали и записали флешку готовый дизайн и этим флешкей пользуется, а человек которого делает дизайн находится далеко другом городе.

[marka 4]

Может лучше не отдельную программу сделать, а драйвер, через который можно из любой программы (Coreldrow, Adobe illustratorб, Autocad и др.) выводить?

[Константин 67]

На GCC так и реализовано.

Не стоит ждать, что кто-то сделает подобный драйвер. Очень много труда.

[Alina 16]

Файлы готовлю в Corel, потом экспортирую в plt, открываю в lazerwork (сейчас пользуюсь 6 версией, скаченной на этом форуме - спасибо!!! ), выставляю настройки (присваиваю цвета) и отправляю на станок. В принципе, за несколько лет уже приноровилась к такому алгоритму. Иногда, когда к примеру расставляешь много маленьких объектов на гравировку (номерки, брелки), деля столбец по цветам для убыстрения процесса, примерно к концу расстановки происходит глюк и черный экран, программа ни на что не реагирует и не сохраняет. Приходится через ctrl-alt-del снимать задачу и все заново делать, что очень бесит. Также иногда компьютер теряет связь с гравером, помогает вытащить кабель usb - вставить. Неудобно делать макеты прямо в laserwork, это ее существенный недостаток, но с другой стороны экспортировать и импортировать занимает не более минуты.

[VAFER 4]

Рисую таблички с текстом в Кореле Х5 и делаю файл *.out с помощью плагина.
Потом иду в другое здание с флешкой и заливаю файл в станок.

Но для гравировки растровых фотографий приходится переться вместе с ноутбуком к станку, потому что существует только одна единственная программа, которая может работать с растровым рисунком и заливать его в этот станок.
И в файл она не может сохранить программу, нет такой кнопки

С удовольствием бы использовал программу, которая может все это вместе.
На подобие LaserWorkV6. Даже купить готов за приемлемые деньги.

Но я так понял, что для моего станка  Raylogic 11G 530 сменился контроллер и поддержка старого, который "кушает" файлы *.out, больше не осуществляется.
Менять контроллер экономически не целесообразно. Хотя и были такие мысли уже...



Изменено 15 февраля 2016 пользователем VAFER

[Aslan 0]

Рисую таблички с текстом в Кореле Х5 и делаю файл *.out с помощью плагина.
Потом иду в другое здание с флешкой и заливаю файл в станок.

а что за плагин? скинь мне если можно



[Marc 2]

В 15.02.2016 в 14:26, VAFER сказал:

Рисую таблички с текстом в Кореле Х5 и делаю файл *.out с помощью плагина.
Потом иду в другое здание с флешкой и заливаю файл в станок.

Но для гравировки растровых фотографий приходится переться вместе с ноутбуком к станку, потому что существует только одна единственная программа, которая может работать с растровым рисунком и заливать его в этот станок.
И в файл она не может сохранить программу, нет такой кнопки

С удовольствием бы использовал программу, которая может все это вместе.
На подобие LaserWorkV6. Даже купить готов за приемлемые деньги.

Но я так понял, что для моего станка  Raylogic 11G 530 сменился контроллер и поддержка старого, который "кушает" файлы *.out, больше не осуществляется.
Менять контроллер экономически не целесообразно. Хотя и были такие мысли уже...



У меня такой же станок и только эта версия программы его видит, как вы транспортируете в формат out?

[Marc 2]

В 15.02.2016 в 14:26, VAFER сказал:

Рисую таблички с текстом в Кореле Х5 и делаю файл *.out с помощью плагина.
Потом иду в другое здание с флешкой и заливаю файл в станок.

Но для гравировки растровых фотографий приходится переться вместе с ноутбуком к станку, потому что существует только одна единственная программа, которая может работать с растровым рисунком и заливать его в этот станок.
И в файл она не может сохранить программу, нет такой кнопки

С удовольствием бы использовал программу, которая может все это вместе.
На подобие LaserWorkV6. Даже купить готов за приемлемые деньги.

Но я так понял, что для моего станка  Raylogic 11G 530 сменился контроллер и поддержка старого, который "кушает" файлы *.out, больше не осуществляется.
Менять контроллер экономически не целесообразно. Хотя и были такие мысли уже...



У меня такой же станок и только эта версия программы его видит, как вы транспортируете в формат out?

Добавлю, а для работы с фото в растре что за программа необходима?

[Rico_Bek 0]

VAFER Привет.

Опубликовано 15 февраля, 2016 (изменено)

Рисую таблички с текстом в Кореле Х5 и делаю файл *.out с помощью плагина.
Потом иду в другое здание с флешкой и заливаю файл в станок.

Какой плагином заливаете файл *.OUT на флешку. Пожалуйста подскажите и плагин пожалуйста.
