PavelK

Лазерная трубка. Установка, подключение, часто задаваемые вопросы

Рекомендуемые сообщения

спалил трубу Reci T2, перепутав вход/выход после переноса станка , возле анода собрался большой пузырь, локальный перегрев зеркала, лопнула трубка внутри кольцом. Тихо, без шума. Просто пропал луч. Не повторяйте ошибку, охлаждение это важно.

Урвал новую по довоенной цене 30т.р. на али,  - успел, на след.день она стоила 50 а чуть позже 80.

зы: может что можно сделать из зеркал в трубе? Ну например в комбинер луча видимого/ик - не пойдет? Или выкинуть трубу как бесполезную.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

10 часов назад, and361 сказал:

что можно сделать из зеркал в трубе?

Если глухое уцелело, то в роли обычного зеркала =)

10 часов назад, and361 сказал:

Ну например в комбинер луча видимого/ик - не пойдет?

Полупрозрачное не подойдёт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

12 часов назад, PavelK сказал:

Полупрозрачное не подойдёт.

ах да, оно же ИК отражает, как я понял не весь поток

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

02.06.2014 в 23:34, PavelK сказал:

В каких местах трубки лучше ставить крепления?
Ответ: Примерно в 20 см от краёв.

Павел, а если трубка длиной 1.5 метра - двух креплений от краёв по 20 см достаточно?  Где найти такое же третье крепление для 11G 1290?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Зеркало сказал:

двух креплений от краёв по 20 см достаточно?

Если есть только 2, то на такую длину, лучше разделите примерно на 3 равные части,  но на 11G 1290 штатно нет возможности поставить крепление в другом месте, так что просто придвиньте трубку максимально к первому зеркалу и не затягивайте крепления от слова совсем - влёгкую двумя пальцами как говорится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Здравствуйте, пытаюсь подключить трубу, до этого работала когда ее тестировал, перед полноценным запуском решил вызвать электрика что бы он подключил эти два провода которые присоединяются к штекерам трубы, он оголил провода, взял конекторы пластиковые туда внутрь засунул и обмотал изолентой, я через время пока охладил воду, включаю станок, но при пульсе, идут характерные трески, я понял что контакт не хорошо сделан, позвонил мастеру, он сказал что если такое подключение не подходит, он может прийти и припаять. Так как я только начинаю разбираться в станках, то хотел бы у вас попросить совета как мне лучше сделать. Говорить ему что бы припаивал или обмотать этот штекер который торчит из трубы проводом и залить силиконом и поверх надеть заглушку. Оставлю скриншот https://prnt.sc/lYz4nwbiYrBj

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

17.09.2022 в 23:33, PavelK сказал:

Если есть только 2, то на такую длину, лучше разделите примерно на 3 равные части,  но на 11G 1290 штатно нет возможности поставить крепление в другом месте, так что просто придвиньте трубку максимально к первому зеркалу и не затягивайте крепления от слова совсем - влёгкую двумя пальцами как говорится.

Могли бы если вам не сложно, подсказать по моему вопросу который выше ? :(

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

Фото бы того, как есть сейчас.

11 часов назад, AntonVshk сказал:

оворить ему что бы припаивал или обмотать этот штекер который торчит из трубы проводом и залить силиконом и поверх надеть заглушку.

Почитайте тему:

там всё расписал.

Электрик по всей видимости незнаком с высоковольтной темой.

Если ничего под рукой больше нет, а заказывать и ждать с китая коннектора долго, то остаётся только пайка.
НО паять нужно умеючи. В теме по ссылке выше в комментариях да же указали как именно и чем паять.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От Зеркало
      Здравствуйте. Среди тем не нашел подобной.
      На Алиэкспрессе ищу трубку 40 Ваттную, наткнулся на вот такие необычные трубки:
          VS
      При этом цена у них отличается в 30!! раз, одна 150 т.р. другая 5 т.р.  Обе 40 Ватт, обе CO2.
      Я понял только то, что срок службы у первой 20 000 часов, а у другой  цитирую "как повезет". Да же по самым скромным прикидкам обычную стеклянную можно за эти деньги менять каждый месяц несколько лет.  Ну и отсутствие необходимости водяного охлаждения, но да же чиллер столько не стоит, при этом его срок службы явно больше пары лет.
      В чем еще преимущества таких цельнометаллических трубок? Мне для резки тонких пластиков/картона и для гравировки нужна.
    • От Зеркало
      Здравствуйте. Приобрел с рук станок Raylogic 11G 1290, пытаюсь запустить в работу.
      Трубку продавец поставил новую "Shimodo R4S", но блок розжига остался старым и с непонятной мощностью.
      Изучая форум понял, что судя по всему он рассчитан на 90Ватт (2 силовых катушки), но у трубки, как заявлено, мощность 105-130 Ватт.
      Я совсем новичок, пытаюсь разобраться. Просьба не отсылать читать форум, т.к. уже многое прочел но не на все вопросы есть ответы.
      Куча вопросов:
      1. У трубки  заявлена мощность 105-130 Ватт, как это понимать?  105 Ватт это оптимальная мощность для продолжительной работы, а 130 Ватт для краткосрочной, сколько по времени тогда "краткосрочная" может быть? Или максимальная  мощность будет как повезет в диапазоне от 105 до 130? Как можно узнать самостоятельно ее точную мощность?
      2. Тестовый импульс трубка выдает, но не вредна ли такая разница для трубки и для самого блока? На форуме читал упоминания про испытанную разницу в 10 Ватт и на срок жизни это не повлияло, а в моем случае получается больше разница, то как?
      3. Если оставить блок на 90 Ватт, при условии, что это не вредит трубке и блоку розжига, я правильно понимаю, что просто трубка не сможет выдавать полную мощность?
      4. Если блок розжига не подходит, то какой выбрать? Хотелось бы подешевле, с Алиэкспресса, там есть  100-150 Ватт - правильно?
      5. На что обращать внимание при выборе блока розжига, что бы он хорошо работал именно с этой трубкой?
      6. Если работать всегда на пониженной мощности, скажем 80 Ватт, это продлит ее срок жизни, или не важно, так же будет 8000 часов, как заявляет производитель?
      7. 8000 часов это ведь именно работы, а не просто с даты выпуска?
      8. Какой режим работы-отдыха co2 лазерной трубки?  Может ли она, скажем, 8 часовую рабочую смену резать на 130 Ваттах или ей нужно давать перерывы (например, как масляному поршневому компрессору)?
      9. Миллиамперметр и мощность. На станке штатного нет, уже понял, что нужно заказывать.  Его значения можно как-то перевести в выдаваемую трубкой мощность или это только для контроля жизнеспособности самой трубки?
      10. Почему в программе RDWorks и в других мощность указывается в процентах?
      11. Я так понял, мощность трубки со временем падает до 0. У производителя нет графика зависимости от времени, может есть у какой-либо другой трубки он, что бы знать заранее, когда нужно новую заказывать и на что рассчитывать, скажем через 5000 часов работы?
      12. Если мощность трубки падает, это значит, нужно будет другой блок розжига устанавливать со временем, или блок розжига настраиваемый и можно будет настроить на 80 Ватт?
      13. Если в дальнейшем, захочу поставить трубку Reci W2 (90-100 Ватт), нужно ли будет менять блок розжига на соответствующий или можно будет более мощный настроить?
      14. Можно ли один блок розжига установить на 2 трубки по 60 Ватт (если нужно будет много гравировки, а не резки заменил бы просто трубки)?
      15. Встречал упоминания и на форуме и на Алиэкспрессе про срок службы блока розжига в 10000-20000 часов, насколько это соответствует действительности?  Он так же как и трубка садиться может и нужно будет вместе с новой трубкой покупать, или я не правильно понял и это лишь "гарантия"?
      16. На конце трубки есть винты под шестигранник, но нигде, да же на видео в Ютьюбе не видел, что бы её юстировали. Надо ли это, или это делается на заводе?
      17. Кроме подстройки максимального тока нужно как-то блок розжига новый будет настраивать, что бы он работал с трубкой и с контроллером и нужно ли сам контроллер будет настраивать?
      ПРОШУ ИЗВИНИТЬ ЗА МНОГО, ВОЗМОЖНО ГЛУПЫХ ВОПРОСОВ! СПАСИБО!






    • От Серёжа
      Здравствуйте, уважаемые форумчане. Подскажите.
      Станок 3020 (startos), плата lihuiyu m2 nano, блок zye myjg 60w. Станок брал с рук без лампы, но продавец на связи и уверяет в работоспособности. Поставил 40w трубу ( по габаритам более подходит). Понизил макс. ток через резистор в блоке. С кнопки тест ( как на блоке, так и на панели ) всё стреляет и даёт норм ток, ток регулируется. Через задание с ПК - каретка катается, он якобы режет, но луча нет. Перемычка P и G стоит. Полдня промаялся, потом заметил, что провод идущий с платы с клеммы LO болтается без дела ( очевидно, когда доставал блок, выскочил ). Всунул по схеме в блок к клемму L. Бестолку. Потом подумал, может стабилизатора не хватает по мощности, убрал из цепи его - заработало! Немного порезал, выключил. Но это оказалось совпадением. Сегодня пришёл, включил, ничего не изменяя - снова нет луча. Подскажите, где искать проблемму.
      Заранее спасибо.
      P.s. только вот провода у меня от м2 идут не к блоку питания, а к другой металлической коробке в задней части станка. А вот тот провод LO сунул в сам блок, и в таком раскладе работало. Сегодня попробовал к остальным проводам на клемму L - ноль эффекта. Вернул на место. Что это за отдельная коробка? По схемам вижу, что есит только плата и блок, а у меня 4 элемента, не считая потенциометра.
    • От ONOOT
      Всем привет. Возникла проблема с подключение myjg 40w к cnc shield arduino, долго и упорно искал, но сам не смог схему найти, буду крайне благодарен схеме подключения. Прилагаю фото распиновки myjg 40w и фото платы ардуино, которую использую. Двигатели подключить удалось по осям станок катается.


    • От Кс1990

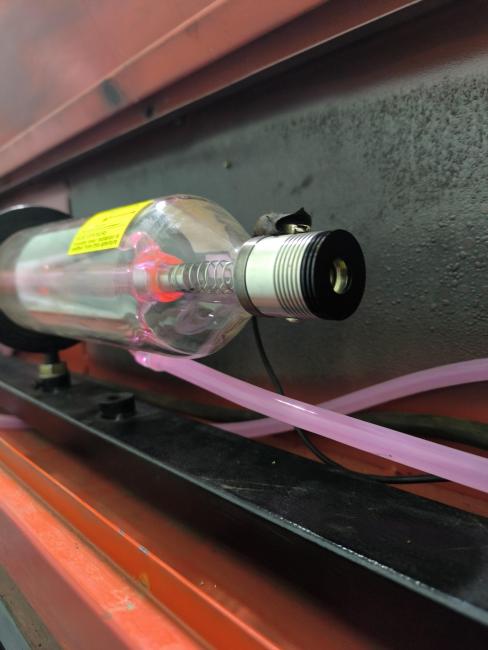

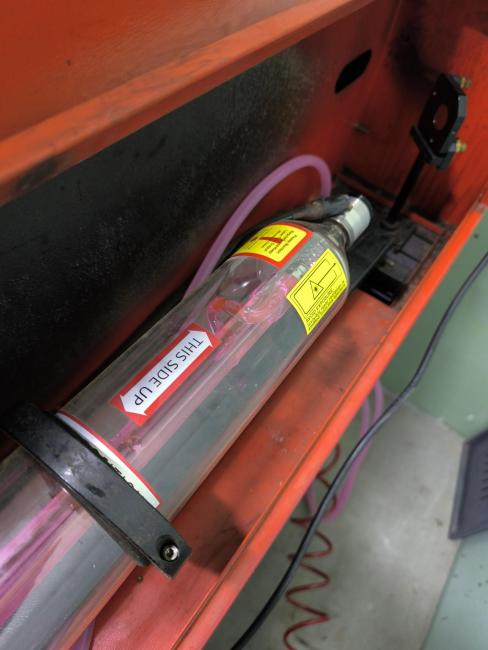

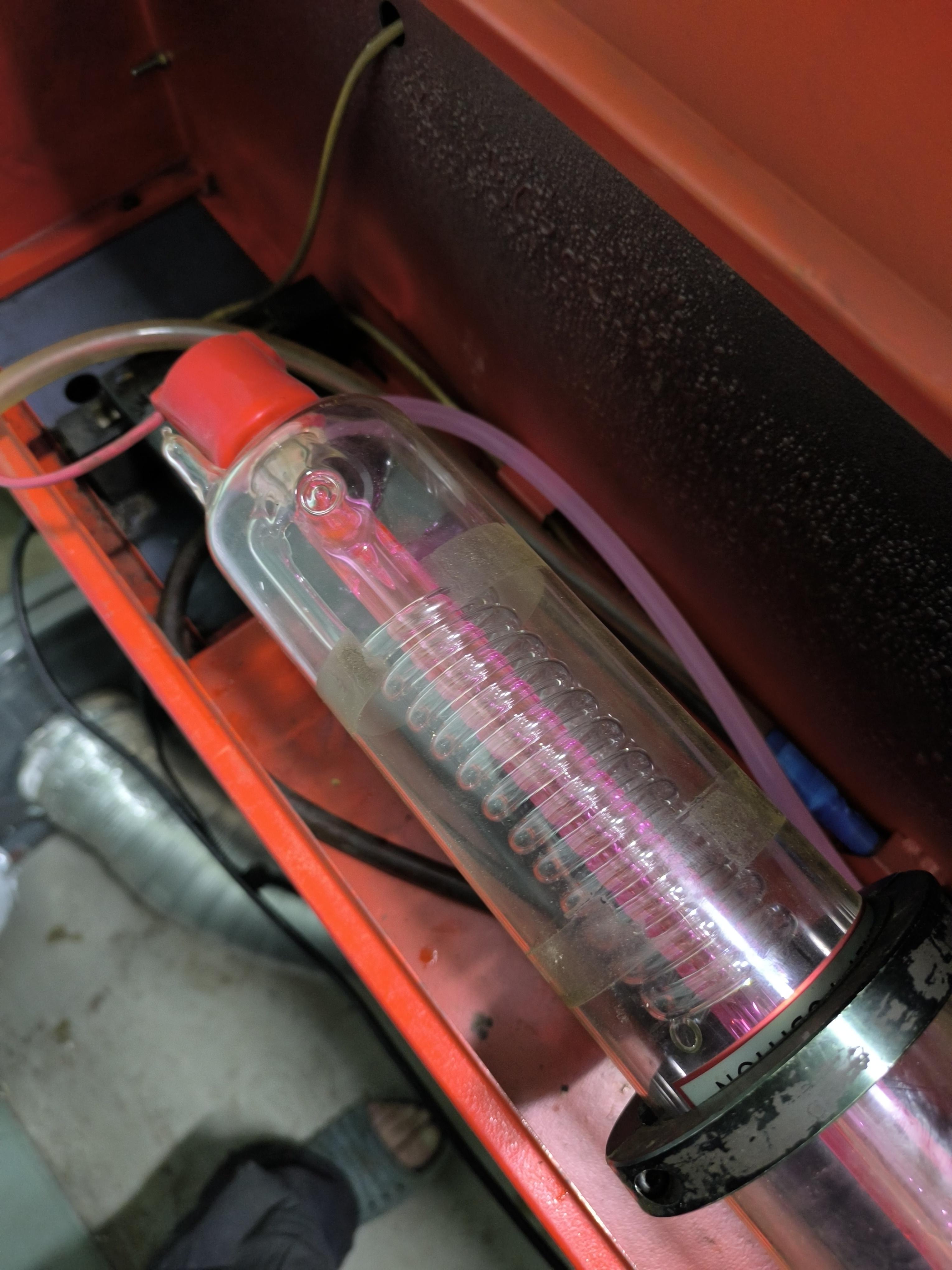

      Подскажите, пожалуйста. Не могу прогнать пузырь в самом начале трубки, куда поступает вода. Трубку только поставили мне, новая. Ни наклон станка, ни деревяшка под ноги с другой стороны не помогают, воду сливала заливала, воды меньше больше делала. Может она неправильно поставлена?



×
×
