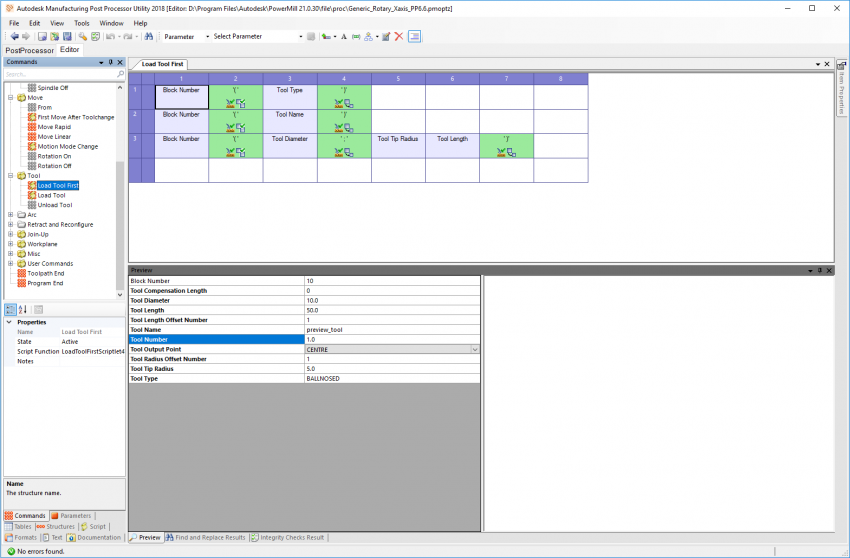

Редактор постпроцессоров для PowerMill
Автор
inchteyn, в Общие вопросы
-
Последние посетители 0 пользователей онлайн
Ни одного зарегистрированного пользователя не просматривает данную страницу
-
Похожий контент
-
От PavelK
Приветствую!
Расскажу немного о параметрах конических сферических фрез и как найти угол кромки, если он неизвестен.
Пришлось закупиться китайскими фрезами, одна из которых коническая-сферическая, производителя VICTOOL
с параметрами R1.5-20-50-D6-2F.
Как такового стандарта наименования параметров нет (вроде бы), но обычно
R1.5 - Радиус кромки (радиус при вершине)
20 - Длина режущей (рабочей) части
50 - Общая длина
D6 - Диаметр хвостовика
2F - двухзаходная (количество режущих кромок)
При добавлении её в инструменты PowerMill обнаружил, что в параметрах фрезы не указан угол кромки (он же угол конуса).
Для вычисления можно попробовать нарисовать где-нить типа SolidWorks,
Нам важна только высота режущей части, диаметр хвостовика и радиус кромки.
а можно просто посчитать
Значения из характеристик выше:
D=6
R=1.5
H=20
Считаем по алгоритму:
midx=(D/2)/2
midy=(H-R)/2
r2=sqrt((D/2)^2+(H-R)^2)/2
dd=sqrt(midx^2+(H-R-midy)^2)
a=(R^2-r2^2 + dd^2) / (2*dd)
h=sqrt(R^2-a^2)
x2=a*midx/dd
y2=(H-R)+a*(midy-(H-R))/dd
xi=x2-h*(midy-(H-R))/dd
yi=y2+h*midx/dd
A=arctan((D/2-xi)/yi)*180/3.14159
Хе-хе =)
Алгоритм этот выводиться из уравнений пересечения касательной к окружности и решается. sqrt - квадратный корень.
Предполагаю, что считать вручную геммор, поэтому создал Экселевский файл, в которые только параметры свои остаётся подставить.
Автоматический расчёт:
Вычисление угла кромки фрезы.xlsx
Учтите, что когда угол кромки в параметрах фрезы указан
это может быть полный угол, либо угол на сторону, в PowerMill задаётся именно на сторону (полный/2).
Так же, если угол кромки в параметрах фрезы указан,
то "длину" в PowerMill можно ставить больше, это повлияет только на "прямой" участок после наклонного.
В общем, угол кромки важнее.
Ну и табличка по популярным заодно:
НО учитывая, что китайские фрезы далеко не всегда "точны", то лучше проверить всё же угол перед обраоткой.
Вот как-то так =)
-
От ___Vit___
Добрый день. Нужна помощь в допиливании постпроцессора под Powermill 2021 и корректной модели станка в Powermill. Есть станок https://woodtec.com.ru/catalog/product/frezerno-gravirovalnyy-stanok-s-chpu-woodtec-ch-2030/ с блоком управления https://cnc-tehnologi.ru/files/docs/DSP/DSP-A11.pdf . Стол неподвижный, обработка только трехосевая, смены инструмента нет. Есть его трехмерная модель, построенная по обмеру. Пробовал постпроцессор «! CNCM-3axis», вроде работает, но сам постпроцессор из под станка с подвижным столом, а у меня стол неподвижный. Так же на просторах интернетов нашел постпроцессор под блок управления RichAuto DSP A11E, который тоже вроде работает, но уверенности нет. Есть ли у кого для начала mtd файл под мою кинематику?
_CNC WT2030model.7z DSPA11.pmoptz ! CNCM-3axis.pmoptz
-
От PavelK
Постпроцессор на 3 оси на основе Фанука для PowerMill 2020 и старше. Под LinuxCNC.
Из постпроцессора вырезаны вывод циклов, сверловка и куча всего остального (пока что).
Предназначен для Aman 3040. Для других станков нужно изменять размеры кинематики.
Можно использовать вместе с моделью станка:
-
От PavelK
Постпроцессор на 4 оси на основе Фанука для PowerMill 2018 и старше.
Поворотка вдоль Y!
Из постпроцессора вырезаны вывод циклов, сверловка и куча всего остального (пока что).
Предназначен для Aman 3040. Для других станков нужно изменять размеры кинематики.
Можно использовать вместе с моделью станка: https://stankoforum.net/files/file/1199-модель-станка-aman-3040-с-поворотной-осью-для-powermill/
-
