Пневмосистема для лазерного станка

Рекомендуемые сообщения

Вместе с покупкой лазерного СО2 станка в 2018 году, в комплекте оказалась малюсенькая воздушная пукалка. Даже не понимаю для чего его вообще включили в счет.

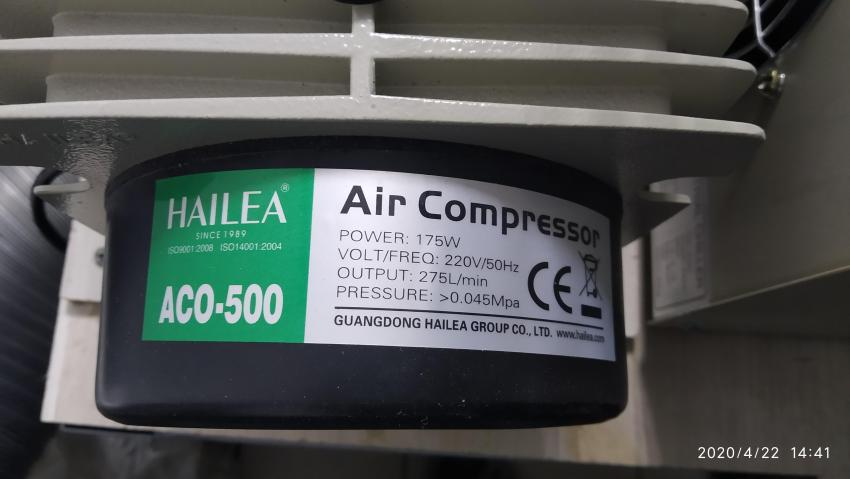

Следуя опыту моего хорошего друга, имеющего богатый опыт по работе с данным видом оборудования, я сразу же приобрел компрессор чуть большего размера. АСО 500.


На тот момент мне его было вполне достаточно ибо обрабатывались очень маленькие детали преимущественно только гравировка.

Но время шло, аппетиты росли и спустя некоторое время потребовалось раскраивать фанеру 6 и 8 мм. Для этого еще ранее были куплены длиннофокусные линзы (в комплекте с тубусами).

6 мм фанеру в общем резать получается с приемлемым качеством. Но режимы приходилось выставлять жесткие.

Пример для 6 мм фанеры: Трубка 130 Вт. Линза 101мм. Мощность 70% Скорость 15 мм/с.  Непрорезов не бывает, но край немного пережженный получается. Пробовал увеличивать скорость/ снижать мощность - появлялись непрорезы.

Понимал, что не не хватает давления воздуха для хорошей продувки зоны реза. И тут вновь решил вернуться к вопросу использования большого компрессора.

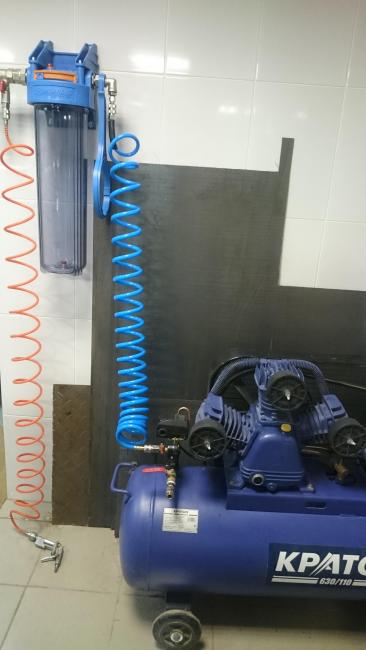

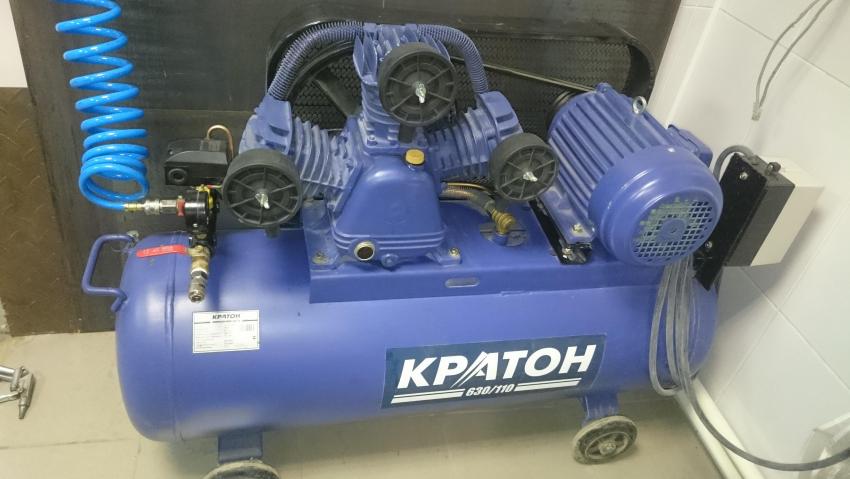

В мастерской уже не первый год стоит 3-х фазный, поршневой компрессор 630 л/мин с ресивером 110 литров.


DSC_4451.thumb.JPG.007de9a5f2bea72ccc9f92f7719320c6.JPGDSC_4461.thumb.JPG.45935722a77ef472e107cc03613272d3.JPG

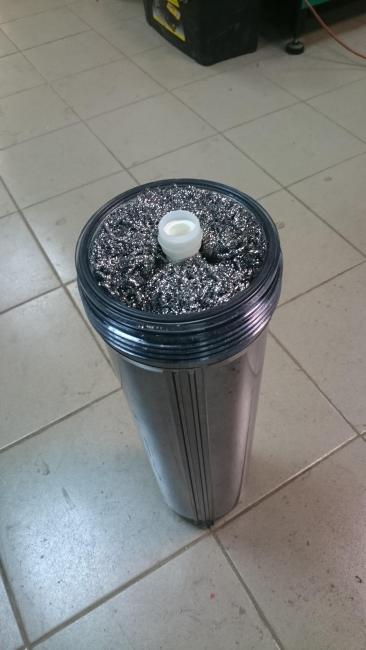

Год назад к этому ресиверу был добавлен масло-влагоудалитель изготовленный из корпуса магистрального водопроводного фильтра и заполненного большим объемом селикагеля.

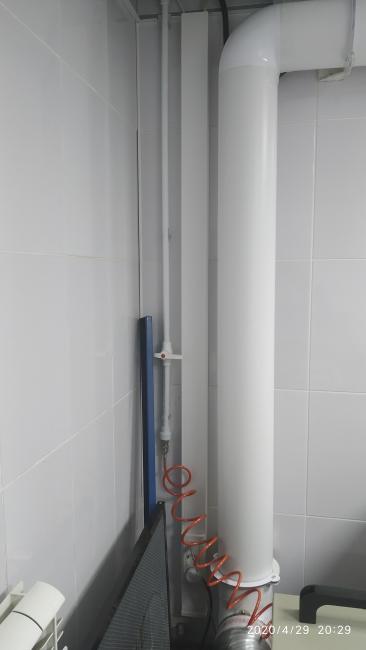

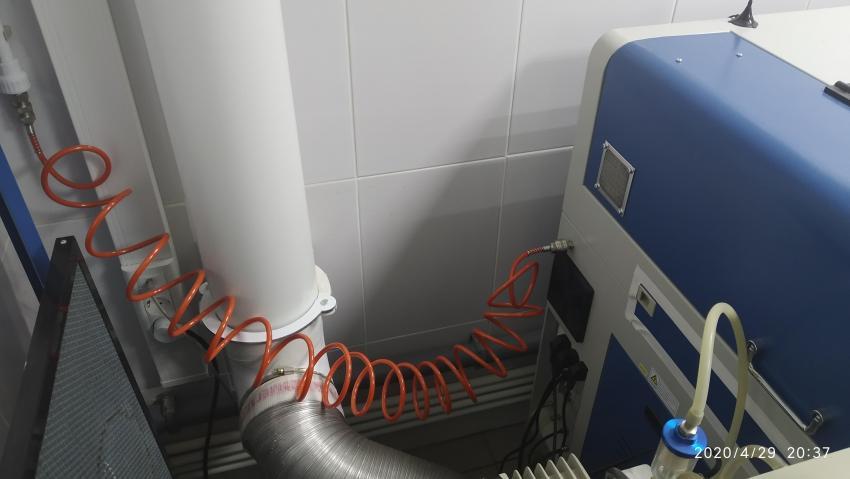

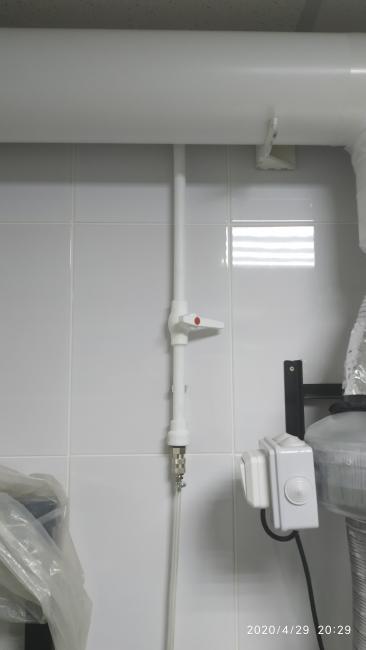

И вот с началом карантина, докупил шланги, разъемы, фитинги, полипропиленовую трубу и протянул от компрессора магистраль. Тянул под подвесным потолком, а спустил полипропиленовой трубой заканчивающейся быстросъемом.

Компрессор поддерживает в ресивере давление 10 кг/см2. За ним установлен редуктор, которым я опускаю давление в магистрали до 4 кг/см2.

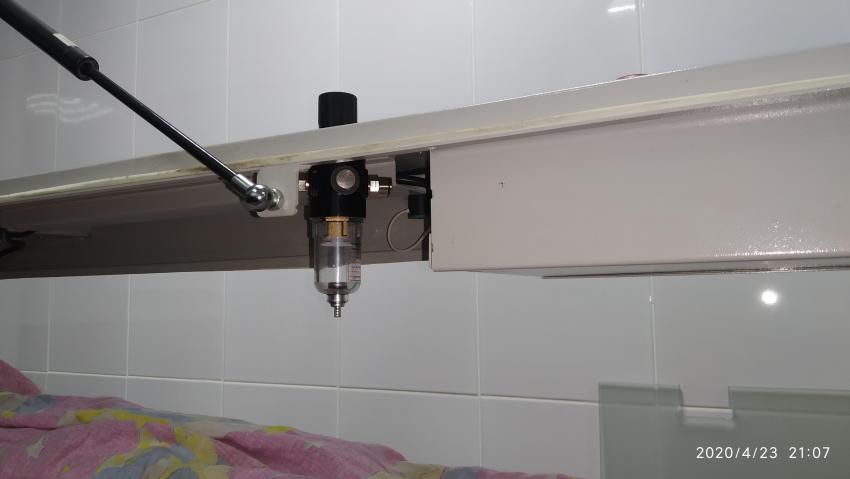

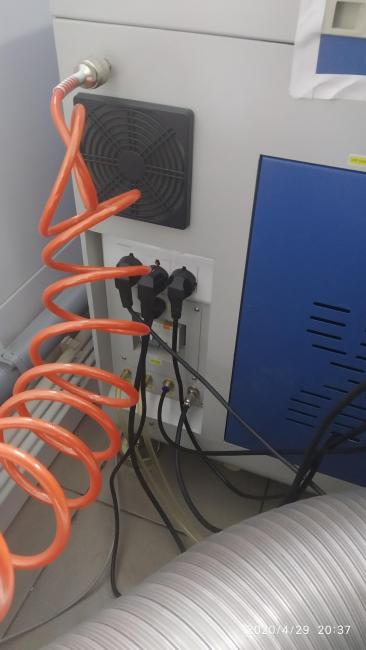

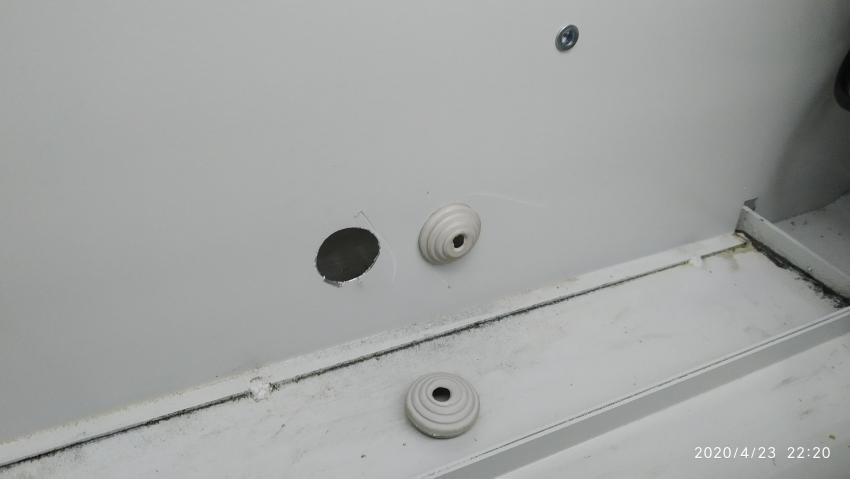

На задней части станка высверлил отверстие в которое вставил штуцер быстросъема.


1878083794_2020-04-2920-37-35_1588174688.thumb.JPG.a878497f0895085e546b54d43a511594.JPG

Второй задачей стало обеспечить фильтрацию воздуха от пыли, которая образуется от самого селикагеля.

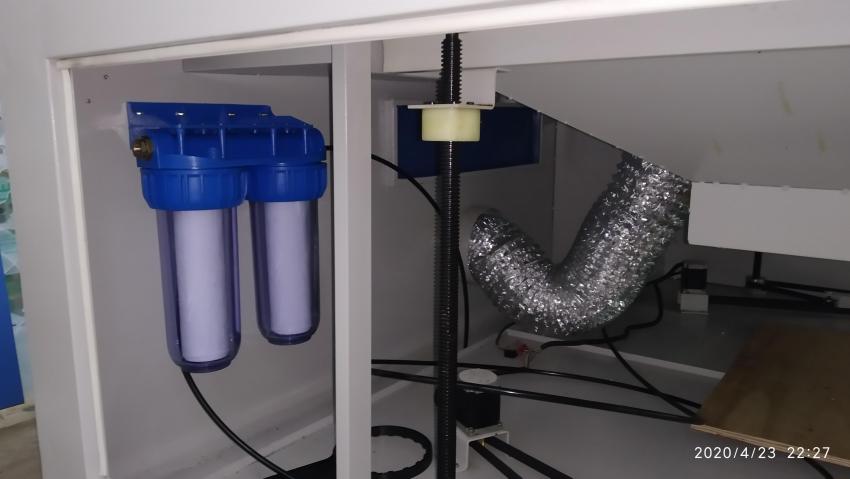

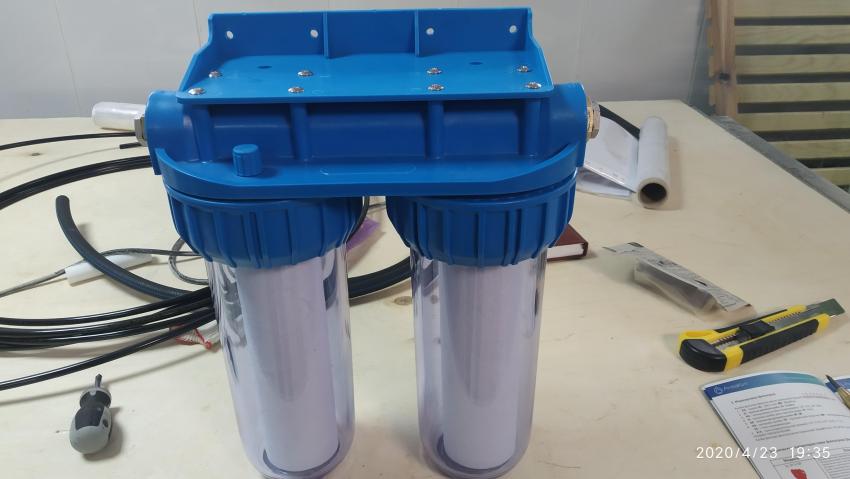

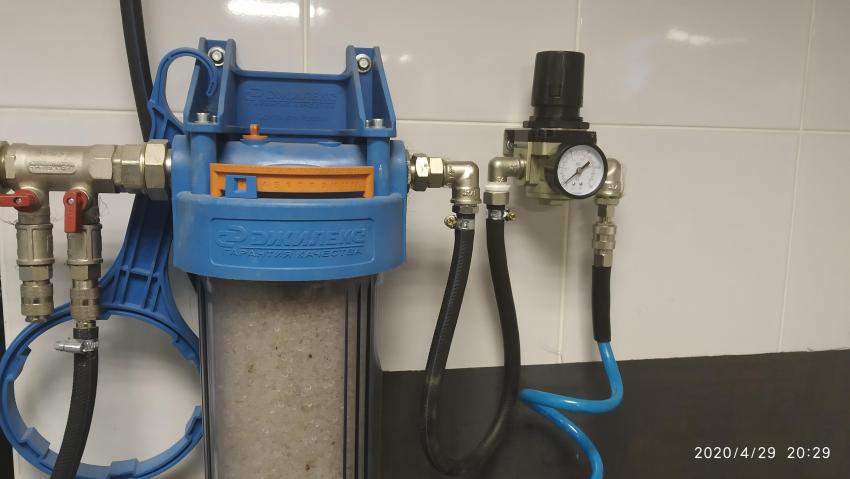

Для этого приобрел еще один фильтр для воды с картриджами на 5 мкм и 1 мкм.


Для плавной регулировки потока воздуха смонтировал второй редуктор.


Таким образом к станку подключен магистральный воздух и прежний компрессор.

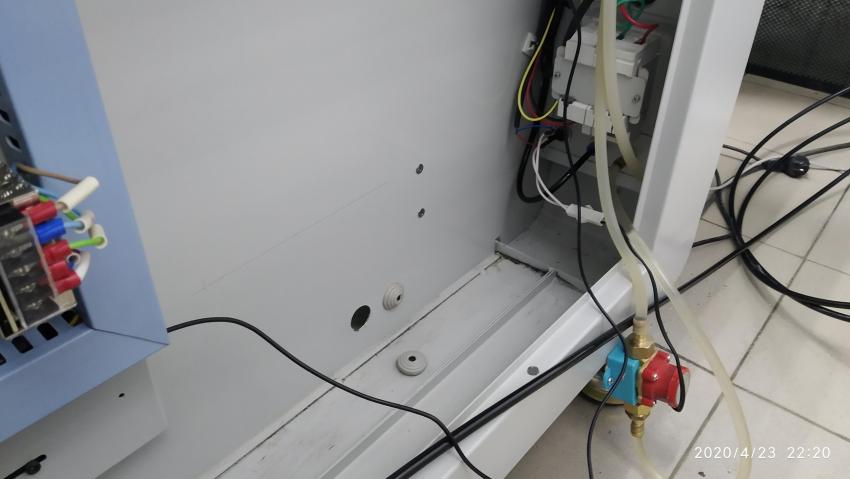

Переключение между источниками воздуха предполагается при помощи пневмоклапанов, которые в настоящее время находятся в пути. После их монтажа добавлю фотки.

Возможно кому-то будет интересно.

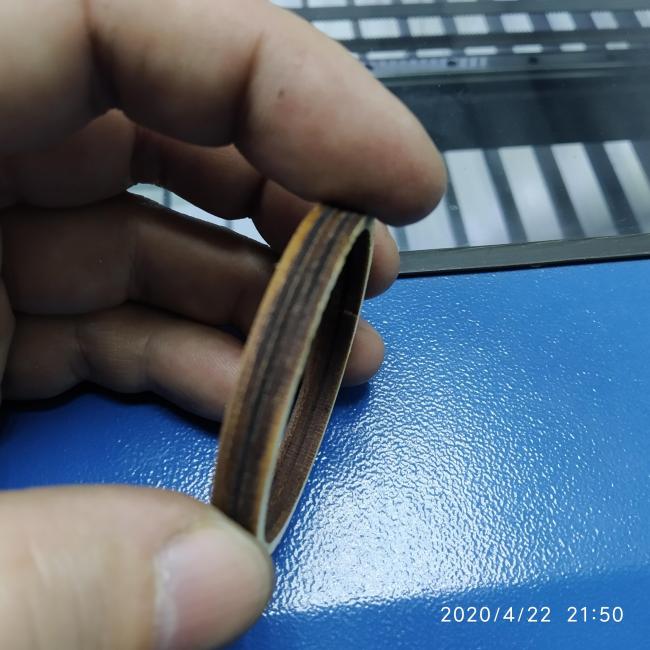

Попробовал резать фанеру 6 мм с новыми параметрами.

Мощность опустил до 60%. Скорость увеличил до 18 мм/с. Рез чистый без нагара.

Результат меня радует.

Остается на практике понять на сколько это жизнеспособная схема ибо смущает все же компрессор с масляной ванной.



2020-04-29 20-29-38.JPG

2020-04-29 20-29-38_1588174210.JPG

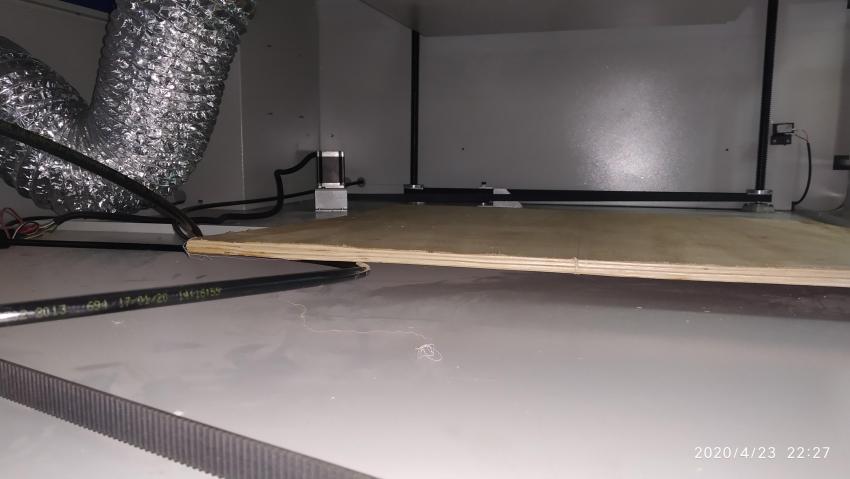

2020-04-23 22-27-34_1587668740.JPG

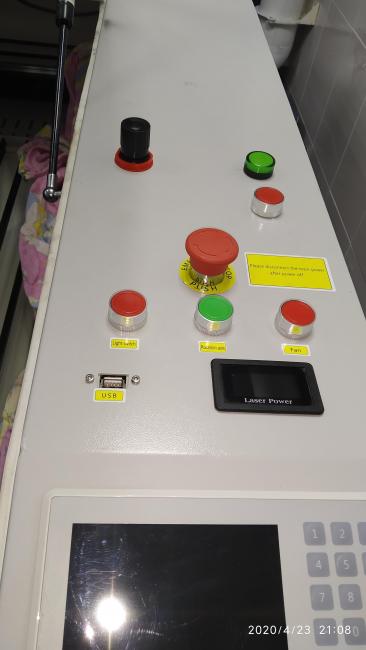

2020-04-23 21-07-49_1587668767.JPG

2020-04-22 21-50-22.JPG

2020-04-23 22-20-33.JPG

2020-04-23 22-20-33_1587668754.JPG

2020-04-23 22-27-14.JPG







Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Красиво построил.

Но для трубы 130 Вт. резать фанеру ФК 6 мм. на скорости 18 мм/с, это совсем плохо и очень медленно.

Я режу фанеру 6 мм. трубой 90 Вт. на скорости 20 мм/с, и никаких проблем. Фанеру 4 мм. на скорости 30-35 мм/с. Ток трубы не превышает рабочий ток. По процентной мощности примерно 70-75%

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Dan сказал:

Красиво построил.

Спасибо. Старался сделать аккуратно и практично для обслуживания.

8 минут назад, Dan сказал:

Но для трубы 130 Вт. резать фанеру ФК 6 мм. на скорости 18 мм/с, это совсем плохо и очень медленно.

Я режу фанеру 6 мм. трубой 90 Вт. на скорости 20 мм/с, и никаких проблем. Фанеру 4 мм. на скорости 30-35 мм/с. Ток трубы не превышает рабочий ток. По процентной мощности примерно 70-75%

Вероятно фанера немного разная. Была фанера 6мм (брал у товарища), она на 55% резалась. Скорость тоже около 15 мм/сек. Но там можно было поэкспериментировать.

Трубка у меня Yongli. Амперметр показывает 17 мА. По описанию максимальный ток 26 мА (Пиковый 32 мА). Если верить то реально у меня мощность 17/26 = 65% (вместо 70%)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Smith2007 сказал:

Трубка у меня Yongli. Амперметр показывает 17 мА. По описанию максимальный ток 26 мА (Пиковый 32 мА). Если верить то реально у меня мощность 17/26 = 65% (вместо 70%)

Какая серия Yongli? И, да, более или менее вменяемая линейность процентной мощности к реальной будет только после регулировки БВН по току к данной трубе .. И то, это всё сильно относительно .. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 часов назад, Dan сказал:

Какая серия Yongli?

R7

11 часов назад, Dan сказал:

И, да, более или менее вменяемая линейность процентной мощности к реальной будет только после регулировки БВН по току к данной трубе .. И то, это всё сильно относительно .. )

Я понимаю. И причины тут 2.

1. Нелинейность самих трубок. И даже внутри одной серии у них характеристики разные.

2. Аналоговое управление (напряжением).

Если с первым бороться бессмысленно, только подстройкой БВН, то вторую проблему можно исключить если использовать БВН с цифровым управлением. Управление напряжением это вообще дикость какая-то. Особенно в условиях когда эти управляющие проводки проложены в одном коробе (читай вплотную) с кучей других проводов с большими токами. Это и 220В и силовые на шаговики и пр. Хотя бы токовая петля или ШИМ... и то все это бред полнейший.



зы. Ну и нелинейность самих БВН тоже учесть

Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Smith2007

Влияет всё, даже положение Венеры на небосводе .. )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Очень странные параметры у вас. Имею 2 трубы Ресси В6 -130вт и SPT 130вт. Так вот, ресси режет 6мм на скорости 27, мощность 60, а СПТ на скорости 25 и мощности 70. Не зависимо от качества фанеры. Компрессор на ресси стоит АСО500, а на СПТ вообще АСD 005.

Линза среднефокус...

Я 12мм фанеру режу на скорости 15 с мощностью 70, а вы 6мм.

Вам видимо всё же не компрессор нужно менять, а юстировку делать нормальную. Чистить линзы и зеркала.
