Т.е. луч появляется только строго в определённой точке (на рисунке  -  "положение х" ). Ниже этого положения луч пропадает. И выше этого положения его нет.

А механика работает.

40 минут назад, PavelK сказал:

Чёт до меня допереть не может...

 Зачем вам вот это:


или откуда...  просто подключите потенциометр (на 5КОм) средний к in, крайние к g и +5. Включением луча управляет "L" на блоке (у разьёма справа) подтягиванием к земле.

Так оно и есть. Но что-то не отрабатывает. То ли потенциометр, то ли ВБП.  ???

40 минут назад, PavelK сказал:


"это" измеренное сопротивление - показания мультиметра. На контактах, без выпаивания из схемы.

Оно не зависит от положения ручки потенциометра.

Изменено пользователем GeorGeo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А Вы кроме L  с материнкой gnd соединили?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

12 минут назад, PavelK сказал:

 Включением луча управляет "L" на блоке (у разьёма справа) подтягиванием к земле.

Это сделано.

Извините, мне непонятен Ваш термин "подтягиванием к земле".   Предположу, что это:  "подключение участка цепи к GND", и происходит это в недрах контроллера автоматически.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только что, GeorGeo сказал:

Предположу, что это:  "подключение участка цепи к GND", и происходит это в недрах контроллера автоматически.

ну типо того...

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

9 минут назад, PavelK сказал:

А Вы кроме L  с материнкой gnd соединили?

Да. Все 4 штырька самого большого разьёма на плате контроллера подключены к соответствующим выходам ВБП:  LO, 5V, GND, 24V.

Скорее всего где-то в самом ВБП что-то ограничено. Либо лампа мощность теряет (40 Вт; лежала без дела у нас около 2 лет, если не больше - у поставщиков на складе). Попробую поискать ответы в других темах. Может, что отыщу.

Без управления потенциометром (средний к in не подключен) лазер гравирует от начала и до конца (хоть и на одной мощности).

Изменено пользователем GeorGeo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эм... как-то странно всё. Возможно глупый вопрос, а Вы уверены, что "средний" вывод потенциометра правильно определили? Не факт, что он средний по счёту, может быть и боковым.

  • Upvote 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Что касается потенциометра, то я оставил всё как было в прежней схеме - от прежней платы.  Не менял хоть чего. Поэтому подключение оригинальное.

Переподключил только моторы, концевики и питание M2Nano (LO, 5V, GND, 24V) .

Так было подключено, так я и оставил.





https://share.stankoforum.net/file/stfm-pub/dt/monthly_2019_08/118117340_1.thumb.jpg.32ab4b55136eda9812d9024e0911be67.jpg




Изменено пользователем GeorGeo
  • Like 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

21 минуту назад, PavelK сказал:

Эм... как-то странно всё.

Н-нда, уж.

Сейчас думаю - либо лампа старая и не вытягивает на всех режимах потенциометра. Либо ВБП имеет какие-то ограничения.

Понаблюдаем...  Хотя бы погравировать можно уже на картоне. И то достижение.

Если придёт панелька для управления - попробую с ней порегулировать. (Хотя, она исключит только влияние потенциометра.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

16 часов назад, GeorGeo сказал:

Так было подключено, так я и оставил.

Вроде правильно...







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

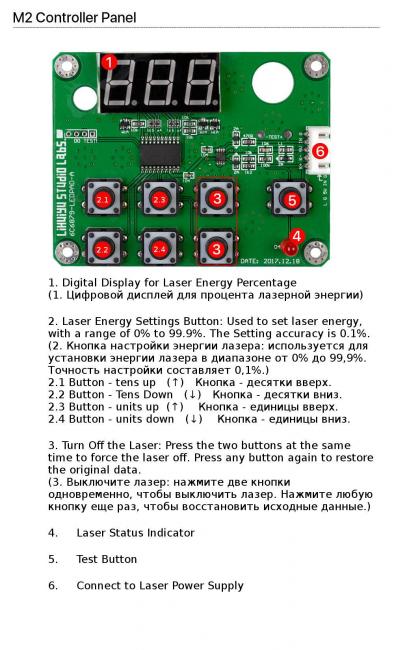

Сегодня получилось установить панель управления к M2 Nano. Выяснилось следующее. У данной конфигурации станка - "старая и/или 40-ваттная лампа"   плюс   "блок розжига, который тоже под подозрением" - очень узкий коридор для регулирования мощности. Во всяком случае мне, как новичку, он кажется не таким амплитудным, как думалось. Более того, в диапазоне от 50 до 90% различия в гравировке и резе становятся менее заметными от десятка %,% к следующему десятку %,%.

график лазера.JPG

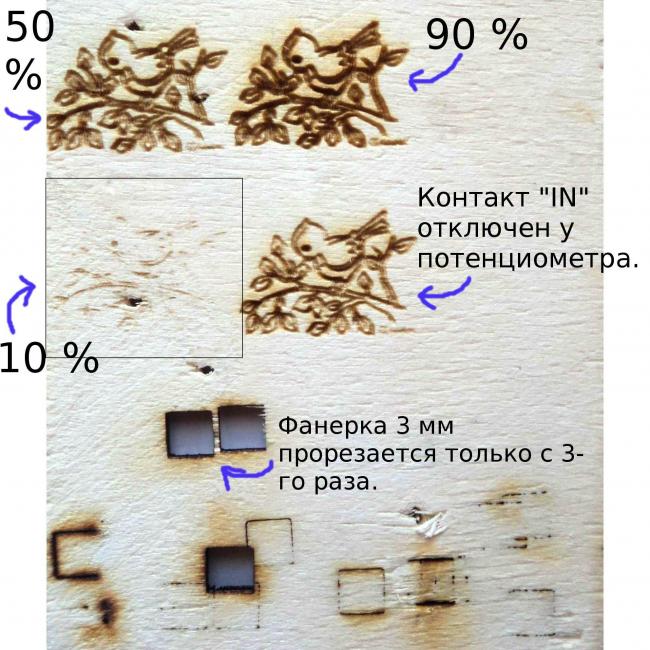

Результаты гравировки и реза при разных значениях мощности (10, 50, 90 %,%) доступных от регулирования с панели управления. А также - без панели и при отключенном проводе,  ведущем на "IN" блока розжига (т.е с каким-то одним значением мощности, которое заложено в блок розжига/питания).

образец 1.JPG

Изменено пользователем GeorGeo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И ещё фото. Может быть, кому-то пригодится.


Вот такие дела.

Эту тему я завершил. Плата заменена (спасибо участникам форума!). Станок подключен и как-то работает.

Думаю,  мнения кого-либо, если кто пожелает комментировать, тоже будут касаться вопросов качества лампы и работы данного блока розжига (а это неизменяемые пока два фактора).

Изменено пользователем GeorGeo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

16 часов назад, GeorGeo сказал:

Более того, в диапазоне от 50 до 90% различия в гравировке и резе становятся менее заметными от десятка %,% к следующему десятку %,%.

График зависимости тока от фактической мощности не линеен. И лучше ориентироваться не на проценты а на фактический ток по миллиамперметру.







Поделиться сообщением


Ссылка на сообщение
