ЖекаЖека

Автофокус с Алиэкспресс "cloudray".

Рекомендуемые сообщения

Всем привет!

Недавно наткнулся на просторах алиэкспресс на вот такую штуку:

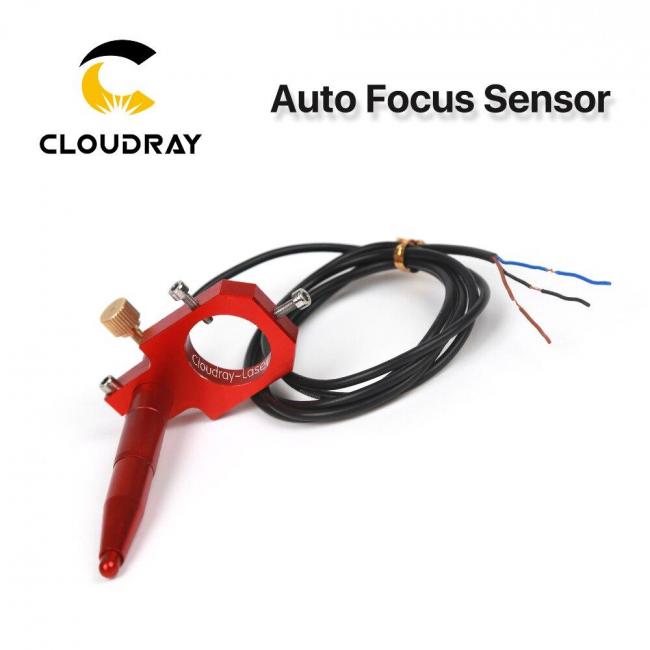

auto focus sensor cloudray

Я не сильный специалист в этом, но вдруг у кого-то был опыт пользования этим девайсом?

Напишите пожалуйста сильно ли он нужен и какой нужен софт для него?

P.S. На ютубе нашел пару видео, но для чего именно он нужен там не сильно понятно, да и на английском говорят.

RAYLOGIC 1610 у нас стоит.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

эта "железяка" не имеет к настоящему АВТОФОКУСУ никакого отношения

по сути это выключатель ну или концевой выключатель на ось Z

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Вы бы прям там и почитали отзывы людей. Многие пишут что это дешевый бесконтактный датчик и упор с пружинкой. Это можно заменить обычным концевым выключателем стоимостью в 10 раз ниже,  а автофокус должен держать постоянную высоту во время резки

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



4 часа назад, jajabinx сказал:

автофокус должен держать постоянную высоту во время резки

То то, что поддерживает высоту во время резки называется "следящим" фокусом =)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 18.08.2019 в 03:24, PavelK сказал:



То то, что поддерживает высоту во время резки называется "следящим" фокусом =)



Я в этом мало понимаю, ищу и читаю, учусь одним словом. А в чем различие автофокуса от следящего фокуса. Звучит одинаково

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, jajabinx сказал:

. А в чем различие автофокуса от следящего фокуса. Звучит одинаково

Следящий поддерживает заданное фокусное расстояние в процессе резки. "Автофокус" же только в начале и не может изменять в процессе без остановки его.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Угу, благодарю. Все понял, но всё равно названия вводят в заблуждение. Да и при поиске в гугле по за просу  "следящий фокус" выдает автофукус

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
