Друзья, всем привет! Сразу скажу, я тут первый раз!

Станок RAYLOGIC 1610 2019 года.

Ситуация такая:

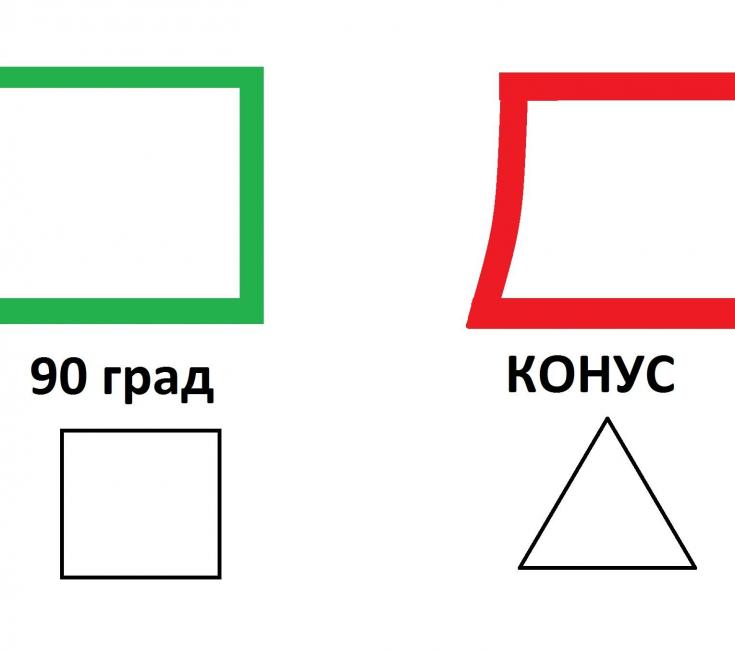

1) Режет не ровно (90 град) а конусом. Вопрос: как это исправить и в чем причина?

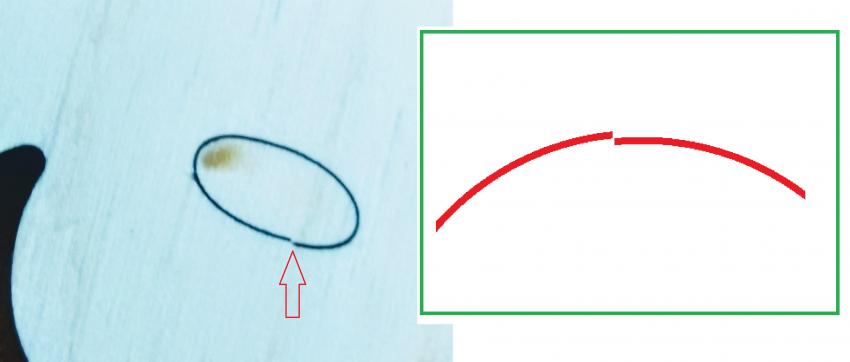

2) Сбилась точность лазера. А именно не возвращается точно откуда пришел. Например режешь круг, а он с "прыщиком". Вопрос: как это исправить и в чем причина?



Извините за лексикон, но я недавно в этой теме (4 месяца).

Прошу помочь, кто сможет. Благодарю за обратную связь!

P.S. Фото прикрепил.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 Проверить фокусное расстояние и моду луча

2 Искать люфты в механике.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

может банально линза болтается

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго дня.

Кроме поиска люфтов в механике помогает равномерность натяжки ремней.

Если на торце именно конус, то тут фокусное расстояние нужно подбирать.

Если же при вырезании квадрата на краях от трапецией, то юстировка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Напишите в личку почту и телефон. Уточните когда обращались в техподдержку.

Скорее всего нужно ослабить муфты оси Y, упереть портал и перетянуть ремни. Поддержка обычно быстро решает подобные вопросы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Благодарю всех, кто откликнулся!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, ЖекаЖека сказал:

Благодарю всех, кто откликнулся!

а что было то?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Добрый день! Фокус.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 часов назад, ЖекаЖека сказал:

Добрый день! Фокус.

вот по кривому реза, а не стыковка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Я так думаю он перебрал все и нашел неисправность и устранил ее уже. Иначе бы не стал благодарить всех
