Вопрос знающим людям.

Недавно я приобрел данный аппарат ссылки выпиливаютс согласно правилам  для хобби и для учебы основам CNC.

По первым настройкам по бумаге он вполне себе адекватно работал. Но как только я начал работать по фанере, начались странности.

Сперва станок не реагировал на смену скорости реза в кореле. Мог запустить на настройке 10мм/сек куда как большие подачи, просто царапая фанеру.

После недолгой настройки вылезли другие косяки - он вдруг начал менять скорость, отчего появились неравномерные прорезы

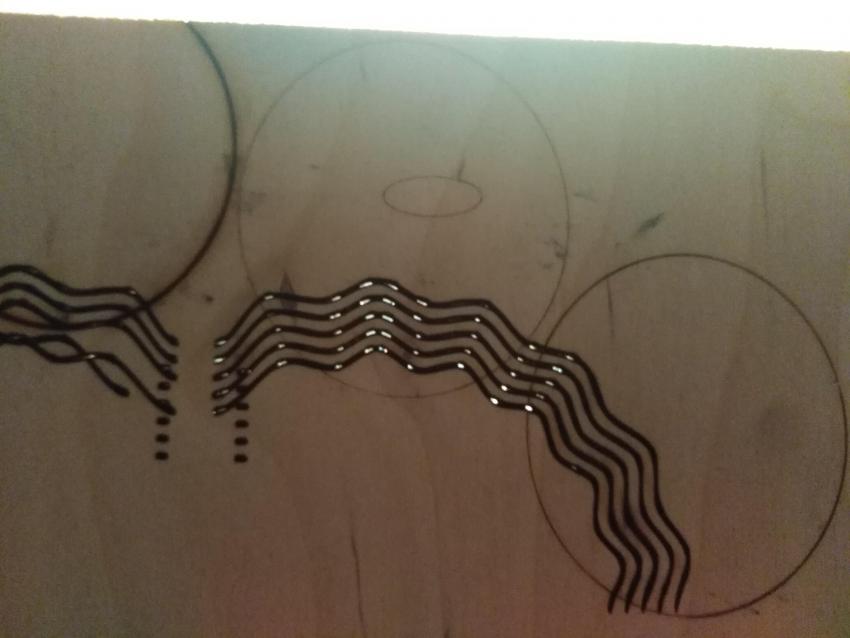

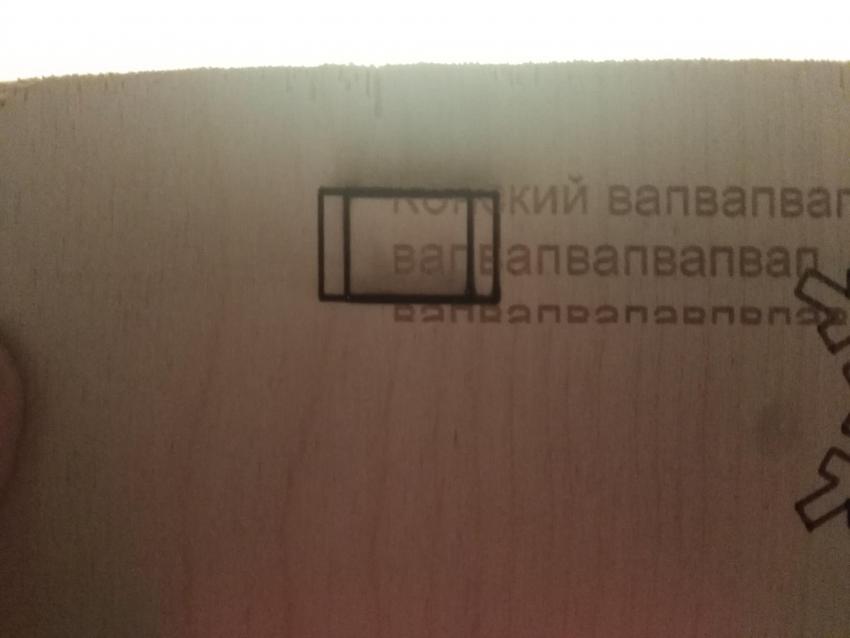

Также при попытке прореза в 2 захода получается следующее . Он почему то режет со смещением. Гравирует при этом нормально...(

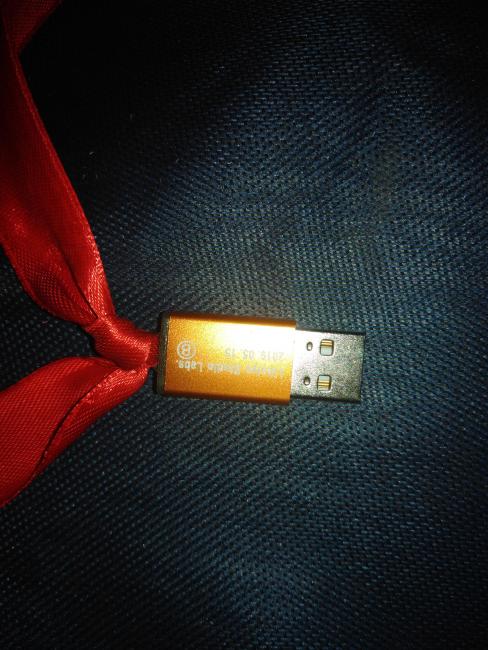

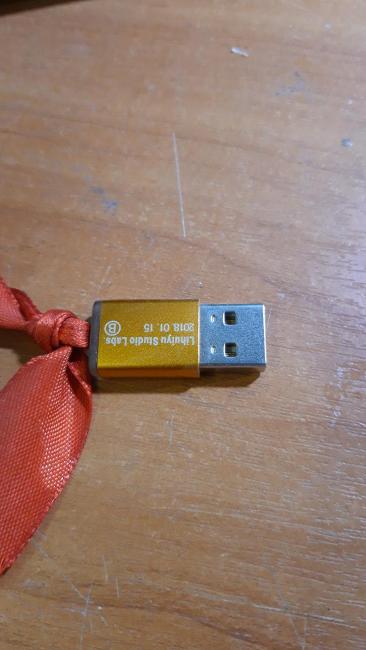

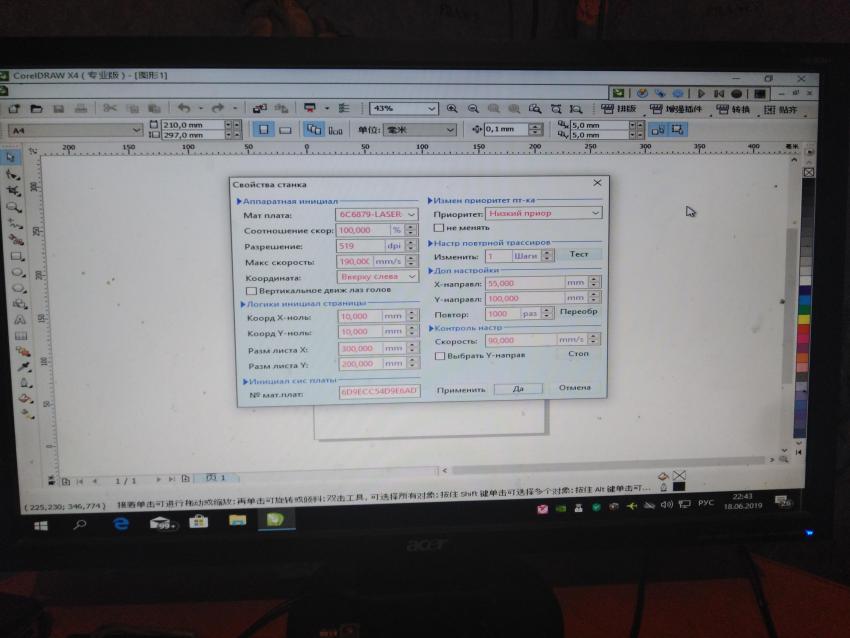

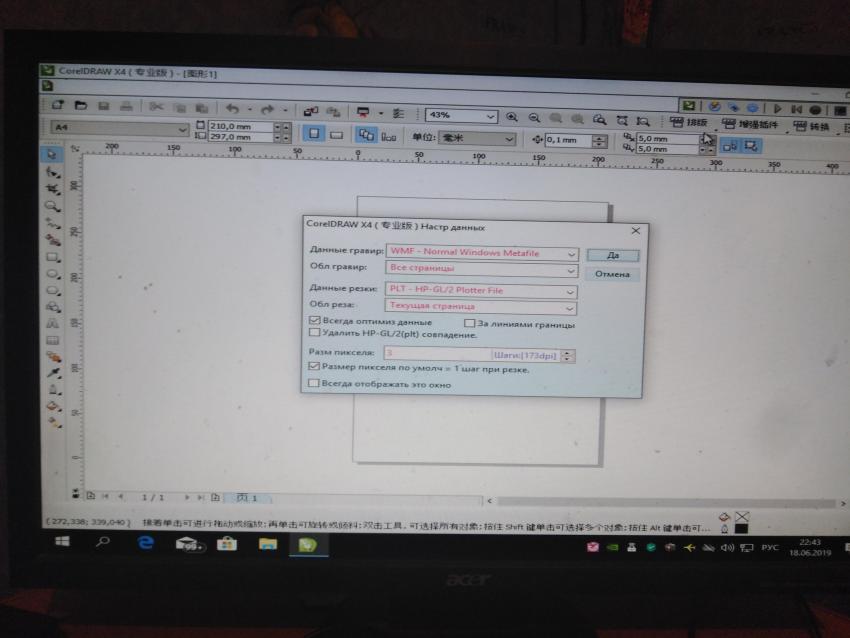

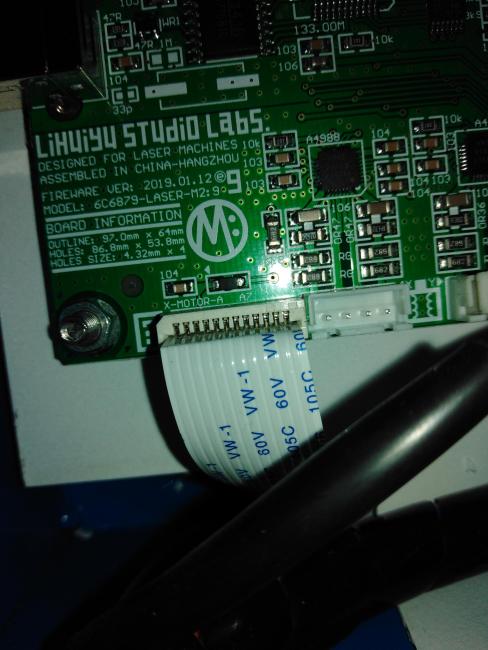

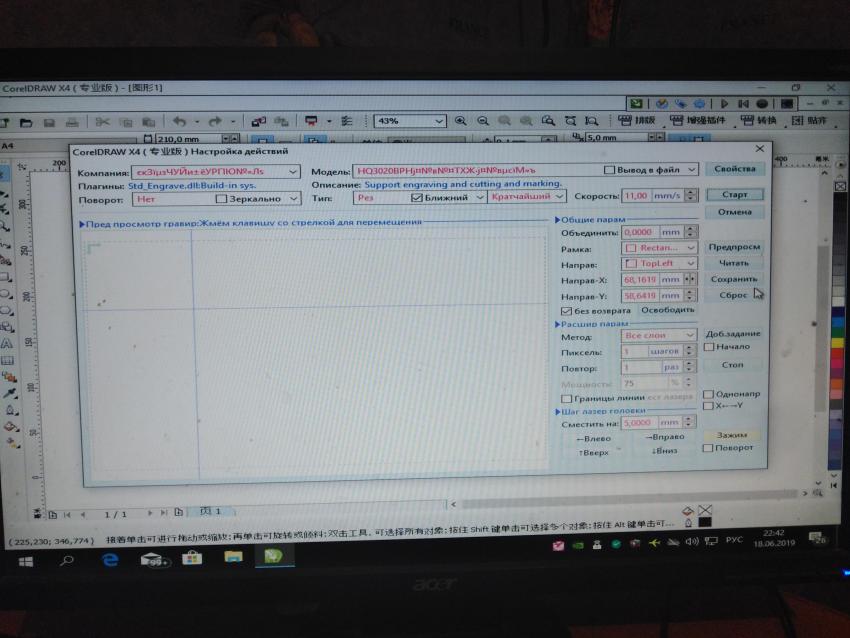

Вот мои файлы настроек, может там что не так? Также фото ключа и матери (возможно китаеза прислал мне не тот ключ?)






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

С ключём всё нормально, т.к. он влияет только будет или нет работать плагин, на само качество работы он влиять не может.

Может быть у вас модель неправильная стоит - попробуйте перебрать все.

Сам плагин и Корел откуда брали? Продавец прислал? Если откуда-то из интернета, возможно версия старая, т.к.  сама плата у вас достаточно новая.

Хорошо бы видео видеть, где он скорость меняет, т.к. это расплывчатое понятие, а так же уточните, с какими скоростями запускалось задание.

Ну и хочу отметить, что все расчёты производятся этой материнкой за счёт компьютера, поэтому возможно при слабой системе и плохом USB кабеле подтормаживание (либо полная остановка с последующим продолжением) во время работы.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Скорость меняет при,например,вырезке тестового круга. Я ставлю 7 , но станок в какой то момемент вдруг делает микрорывок (идет явно быстрее).

Где можно скачать свежую корел лазер? Я одну версию брал с диска,одну где то с интеренета.

Модель я вроде выставил по материнке. Ну вроде так должно?

Скорости я ставил где то от 4 до 10. При этом до 7-ми он объективно выше двигался (7-10), а как только ставил,к примеру, 6,40 то он начинал наоборот крайне медленно резать. Скорость сама может меняться почему то во время реза детали. Отчего то она не стабильная. То идет как надо, то на каком либо кружке/кривой вдруг рвет явно быстрее.

.Непрорез,кстати,видно на картинке на просвет. Какими то пульсациями что ли.

Ну и звуки при этом громкие. Может нужно смазать направляющие или как то ослабить их?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

13 часов назад, Нико сказал:

Ну и звуки при этом громкие. Может нужно смазать направляющие или как то ослабить их?

Если круг, эм "круглый" и начало и конец совпадают, то натяжение ремней и ход каретки тут не при чём.

Скачать можете на официальном сайте,  ссылку уже не помню - погуглите.

Характеристики компьютера можете сказать?







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

amd fx6300 8gb озу 1тв hdd

Кстати, переустановил корел с х5 на тот что скинули китайцы -12 и все заработало. Плюс решились проблемы масштабирования (оказалось, что станок еще и не резал 200х300, а чуть ли не в половину меньше. И несмотря на усилия это никак не исправлялось).

Получается камень бед- это более новые версии корела? Тогда теперь проблема подружить свежие версии корела с агрегатом.Возможно ли? Потому как найти файлы под 12 версию проблематично.

Ох, намучаюсь я с этим делом, чувствую...





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вообще, работает и с X7. Попробуйте скачать официальную версию на чистую винду.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, PavelK сказал:

Вообще, работает и с X7. Попробуйте скачать официальную версию на чистую винду.





С х7 надо попробовать. Триал там есть? А то 40к как то платить не очень

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Должен быть, 2 недели. Только винду чистую поставьте, а то если стояла предыдущая версия, может и сбросить триал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Еще вопрос- нарисовал тестовый круг и прорезал его. Потом в этой же странице нарисовал квадрат...и станок не режет. Отклик идет, получается смешать базу, а резать не хочет. Пробовал сбросить , но не помогает.

Приходится перегружать станок, что хлопотно. Может есть там какая настройка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Чёт ничё не понял

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
