Срочно помогите! Слетела прошивка с лазерного станка, не могу установить новую

Рекомендуемые сообщения

Здравствуйте ув. форумчане нужна помощь.

Станок: Vigo Engraver S1 на плате вроде как  Atmel АТмега 328PU - TH

Такая проблема. Пытался решить одну проблему и создал другую.

В начале было все хорошо, станок выжигает все отлично. Но понадобилось мне напечатать большой портрет (до этого маленькие выжигал) так и заметил что программа станка вылетает и станок останавливается (один раз лазер вообще завис и прожег заготовку). Так вот пытаясь решить проблемму переустановками и т.д через одно место все сделал.. моторы станка при подключении к компу вибрируют. А в программе никак не могу к нему подключится и что либо сделать.

Уже весь день убил не знаю что делать. Пробовал прошивки китайца ставить которые были в комплекте со станком но ничего не добился.. Xloader и gcUploader не могут ничего установить. Первый раз через Xloader загрузил какую то хрень от этого китайца и все и больше эти программы ничего загрузить не могут.

Буду примного благодарен за помощь!

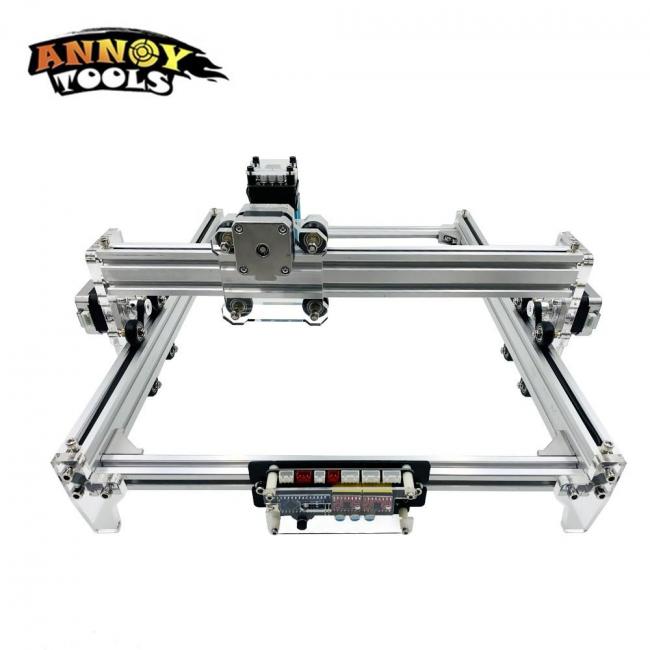

New500mw-2500-мвт-5500-mw-15000-mw-DIY-лазерный-гравер-машина-S1-станками-лазерной-машинный-деревянный.jpg
