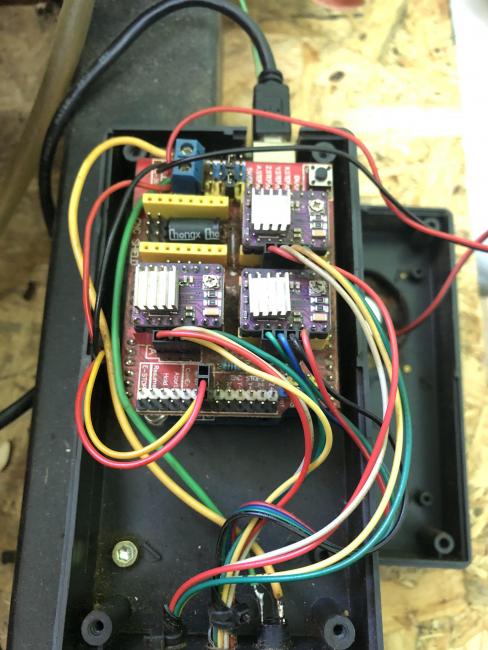

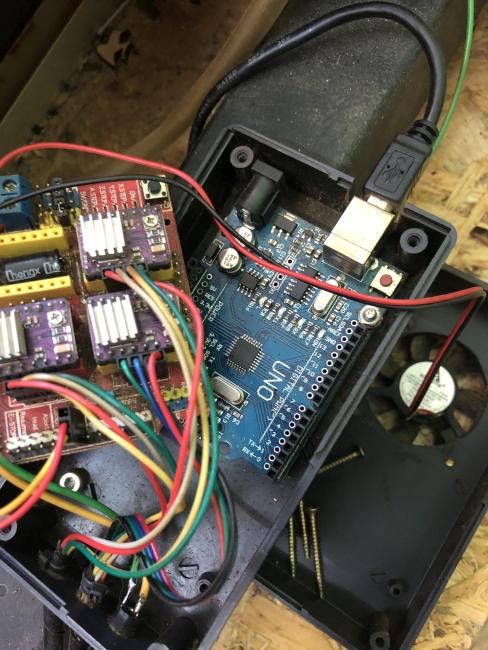

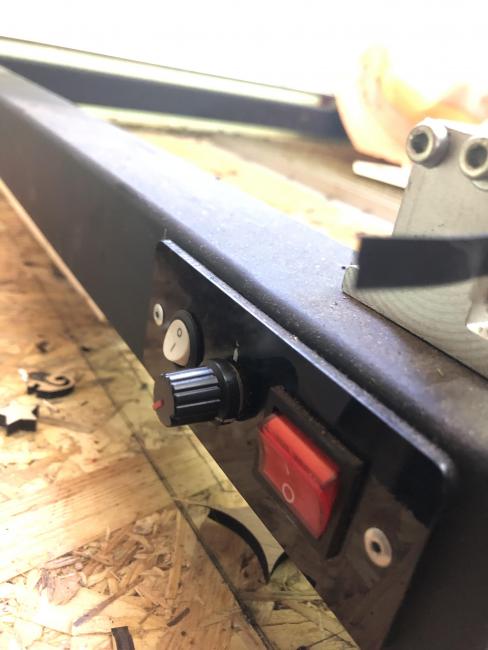

Ребята всем привет. Помогите разобраться с подключением к плате LIHUIYU M2 Nano (6C6879-laser-M2). На данный момент стоит Arduino UNO (Лазер самоделный 40w поле 69х69см) что не удобно гравировать и резать одновременно!!! Хочу что бы резать и гравировать в CorelLaser. Но на плате UNO видно что фото 3 подключения к шаговым двигателям, а на M2 Nano только два! как это все перепаять или подключить вместо UNO. Я новичок в этом деле, так что не судите строго))) нужна точная распиновка и спайка от моторов к плате M2 Nano! вот только не могу понять у меня 3 мотора на станке а на плате M2 Nano два входа (X и Y axis). Как это всё спаять подскажите!! Нужна желательно схема как каждый проводок куда подсоеденить... Заранее спасибо кто поможет..









Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

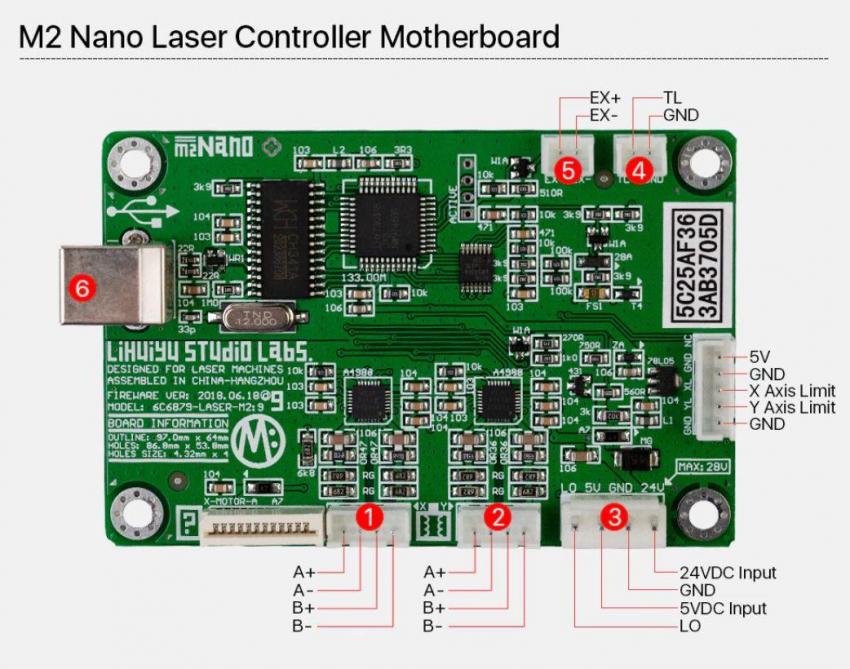

Доброго дня. Распиновки все ведь есть в  сети...

Если движки до 1А, то скорее всего можно будет подключить параллельно.

Начните с нахождения распиновки на плату, дальше определяете фазы движка, подключаете соответственно распиновки и т.д.

Если лень самостоятельно, нарисую, тыщ за 5. Или читайте форум бесплатно что-то из этого, если вообще не всё, обсуждали.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

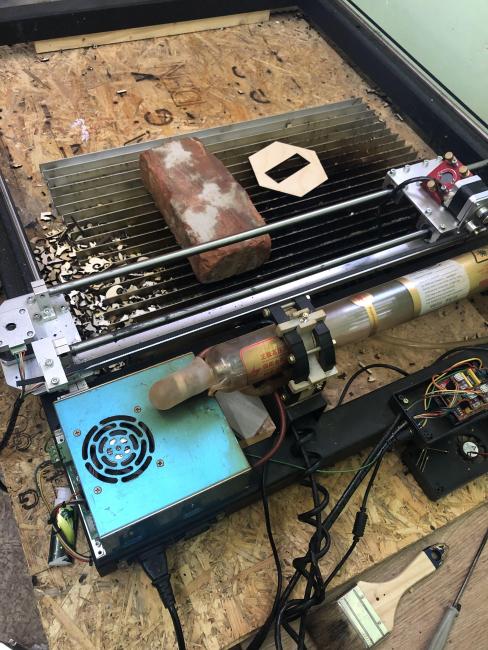

кирпич мне нравиться
только я не понял зачем переделывать из худшего еще хуже

Изменено пользователем dik1072

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 минуты назад, dik1072 сказал:

кирпич мне нравиться

За схему спасибо огромное)) а кирпич это на фарт) с ним лазер лучше работает почему то)))

5 минут назад, dik1072 сказал:

кирпич мне нравиться
только я не понял зачем переделывать из худшего еще хуже

А вы случайно не можете помочь с распайкой или распиновкой как подключить концевой выключатель к плате?? фото прилагается. Буду очень благодарен))



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

кури матчасть
или логику включи
по распиновке видно какой контакт за ограничения х,у и запитка питания

собери отдельно минисборку на столе без лазера и пробуй чтоб все крутилось. потом на станок перенеси

Изменено пользователем dik1072

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

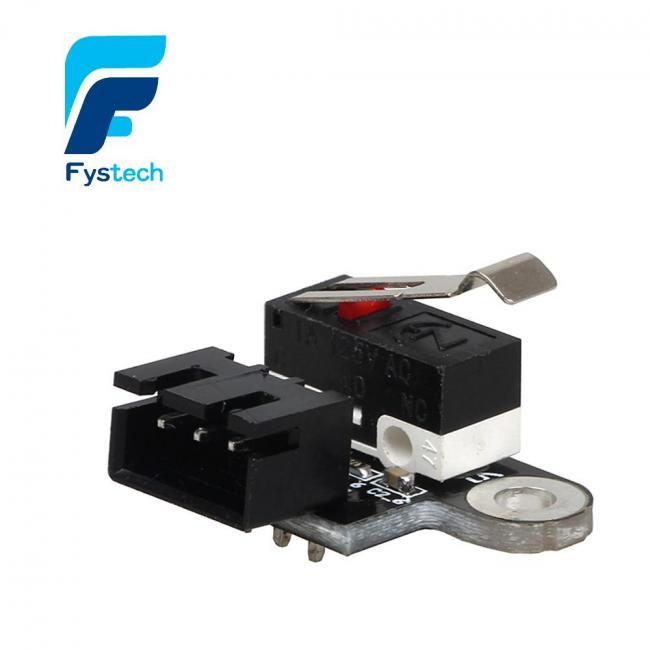

Лучше бы показали обратную сторону платы с концевиком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

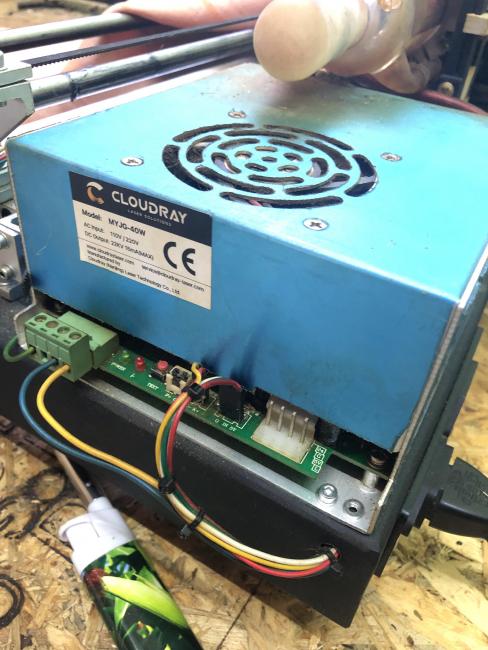

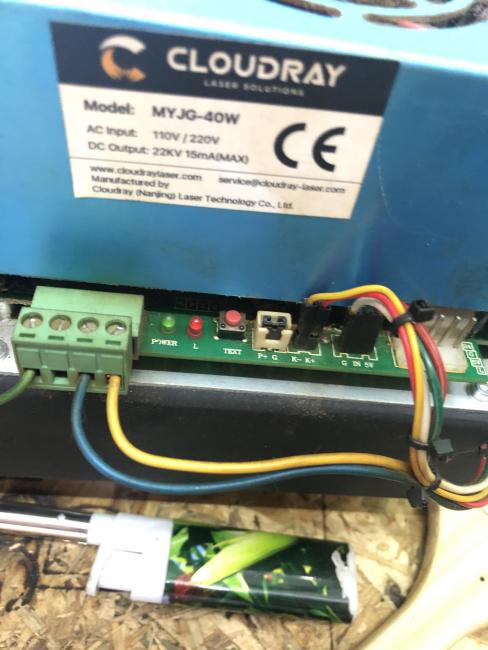

Привет, помоги мне с подключением Ардуино Уно к блок розжига, блок розжига такой же как у тебя , буду  очень благодарен.

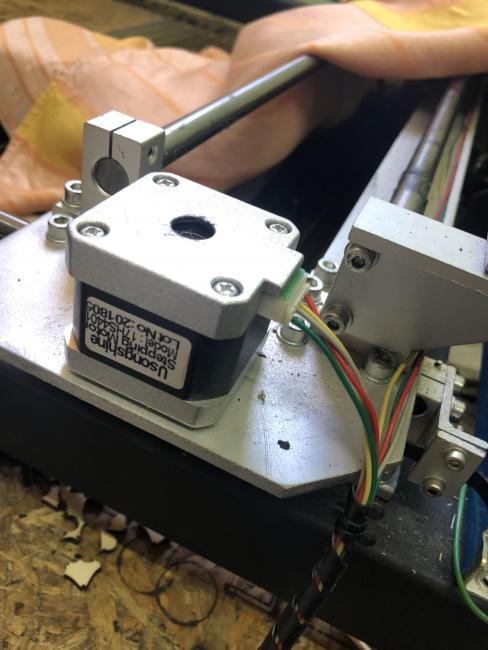

Еще один вопрос какие ШД ты подключил к М2?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Помогитееее !

Как подключить к этому станку пневмоклапан, для компрессора, чтоб автоматизировать подачу воздуха. Плата arduino uno, всё как в этой статье аналогичная конструкция.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.


  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

  • Похожий контент

    • От PavelK
      Приветствую.
      Для тех, кому лень, в самом конце картинка что куда тыкать.
      Задача: Есть плата M2 Nano, нужно подключить внешний драйвер шагового двигателя,
      т.к. как встроенные в неё драйвера тянут ну максимум 1 Ампер (без радиадота, с ним край 2) по току,
      так что более сильные двигатели не поставить.
      Увы, но на этой плате не предусмотрены выходы управляющих сигналов step и dir для шаговых драйверов, поэтому наша задача их найти. Сделать это достаточно просто.
      Кстати, сигнал PUL это то же самое, что и STEP, т.е. "ШАГ" двигателя. DIR - направление. Enable нам не нужен ("прекращает удержание двигателя в одном положении").
      Взглянем на плату M2 Nano:


      Легко можем найти две микросхемы встроенных драйверов с наименованием A4988 - она весьма говённая популярна и управляется как раз нужными нам сигналами step и dir, осталось только их найти.
      Для этого открываем даташит (распиновку какой контакт за что отвечает): A4988.pdf  и в районе 18 страницы видим назначение каждого контакта чипа:

      ВАЖНО:  пин с номером 1 находится физически на самом чипе там, где в углу есть выгравированный/нарисованный круг/скос.
      Если смотреть на нашу плату как на первой картинке, то получается чип располагается так:

      На нужно припаять проводки к 16 (STEP) и 19 (DIR) пину. Аккуратнее - расстояние между ножками чипа пол миллиметра. Напряжение там всего 5 Вольт, а ток совсем мизерный, поэтому подойдут тонкие провода.  Можно их выдрать из USB кабеля зарядки телефона, если нет под рукой ничего кроме.
      Теперь нам нужно выяснить общий провод управления (общий анод/общий катод), это может быть либо GND (ноль/минус питания) либо VCC (5 Вольт), лезем в даташит и выясняем, что это GND, то есть нам нужно припаяться ещё и к GND пину, т.е. управление у нас с общим катодом.

      Не обязательно к ножке микроконтроллера, так как это GND, т.е. общий ноль, то он присутствует много где на плате - можно отследить по дорожкам (обязательно замерьте сопротивление между пином у самого чипа и того места, куда планируете - должно быть 0 Ом).
      Теперь главное, что бы внешний драйвер так же поддерживал управление по общему катоду.
      Выяснить это просто - достаточно взглянуть на колодку подключения.

      Например на драйвере Leadshine DM442 (кстати, именно его я рекомендую. Ссылка на алишку: тынц. Не стоит брать дешманские драйверы - будет только разочарование в итоге)

      Как видим, есть сигналы PUL+, PUL- и DIR+,DIR-  это значит, что драйвер поддерживает управление как по общему аноду, так и по общему катоду.
      Поэтому  провод от STEP подключаем к PUL+, провод от DIR подключаем к DIR+, а провод от GND подключаем и к PUL- и к DIR- т.к. у нас управление по общему катоду.
      Примерно так:

      Ну и общая наглядная схема на примере замены для оси X (для Y аналогично):

      ПРЕДУПРЕЖДЕНИЕ: Так как я сталкивался уже как минимум с 3 различными вариациями (похоже подделка на подделку) этого недоконтроллера, то рекомендую не бессмысленно повторять, а убедиться в правильности распиновок, т.к. могут быть "повёрнуты" чипы штатных драйверов либо отличаться их модель, отчего распиновка может не соответствовать. Так же убедитесь, что не закоротили при пайке соседние пины на чипе, как минимум необходимо глянуть хотя бы залупой.
      ВАЖНО:
      Так как M2 Nano нельзя настроить на произвольный размер шага, то на драйвере нужно правильно выставить дробление шага,
      иначе размер не будет соответствовать! Штатный драйвер настроен на дробление 8. Т.е. один шаг состоит из 8 микрошагов.
      Для правильной настройки нужно знать количество шагов на оборот Вашего шагового двигателя. У биполярных обычно это 200.
      Дальше по таблице на драйвере выставляете в соответствующее положение микропереключатели.
      На примере по таблице драйвера выше это получается 1600 шагов на оборот.
      Либо методом подбора -  там всего 16 вариантов.

      Если меняете на внешние драйвера по обеим осям, то уже можете выставить наиболее приемлемое по качеству/скорости, главное что бы у обоих оно совпадало (и у движков кол-во шагов на оборот разумеется то же)!

      Если на одну из осей ставите так же редуктор, то нужно выставить ещё и в соответствии с коэффициентом редукции. Если на цело не поделится, тогда придётся либо подбирать редуктор с чётным коэффициентом, либо на вторую ось ставить аналогичный, либо страдать и растягивать/сжимать макет.
      Исправления/дополнения и т.д. приветствуются, т.к. мог недоглядеть чего.
    • От Koss
      Помогите пожалуйста подключить драйвер к плате м2. Не пойму где взять контакты
      ena-
      ena+
      dir-
      dir+
    • От PavelK
      Поздравляю с покупкой новой лазерной трубки
      Скорее всего предыдущая у вас либо померла собственной смертью, либо, как это часто бывает, внезапно, и что бы выяснить причины, вы читаете эту тему.
      И так, давайте сначала разберёмся что у неё внутри, что бы было понятно в дальнейшем о чём речь:


      Все CO2 трубки (или отпаянные излучатели, так называют, потому, что газ уже внутри) выглядят примерно так.
      Красноватым выделена рабочая область, в которой непосредственно идёт генерация лазерного луча, вокруг неё (синим цветом) находится рубашка охлаждения, в которой циркулирует охлаждающая жидкость (по поводу охлаждения подробнее в конце поста).
      Как раз от охлаждающей колбы зависит будет ли жить ваша трубка долго и счастливо, либо сдохнет в один день.
      Как правильно ставить то?
      1. Как вы видите по рисунку, есть штуцера подачи и выхода охлаждающей жидкости.
      Штуцер подачи при установке трубки должен быть направлен строго вниз, и соответственно штуцер выхода строго вверх.
      Что будет если поставить наоборот/под большим углом?
      Возможно через непродолжительное время услышите хлопок (или не услышите) и увидите, что трубка не работает и/или треснула внутри.
      Произошло это потому, что пузырёк воздуха не смог выйти вверх и произошёл локальный перегрев, из-за этого внутренняя колба треснула.
      Но не стоит слишком боятся мелких пузырьков, так как от них совсем практически никуда не деться - они растворены в самой жидкости, а вот крупные пузыри уже представляют угрозу.
      В общем, там, где вход охлаждающей жидкости ставим направлением вниз, а там, где выход - вверх.
      2.  Так же немаловажна скорость потока охлаждающей жидкости (водообмен).
      Скорость потока охлаждающей жидкости должна быть как минимум 3 литра в минуту и до 7 литров в минуту (в среднем, производитель может устанавливать свой минимум/максимум, так что значения средние, но точно, что не меньше 3 л/м).
      Что будет, если меньше?  На коротких трубках может и ничего не будет, но вот на длинных (например Reci W2, мощность от 80 Ватт),
      когда поток дойдёт от входа до выхода трубки он успеет сильно нагреться и опять же будет перегрев.
      Поэтому крайне важно, что бы шланги входа и выхода по пути не перегибались и имели необходимый внутренний диаметр -  от 7 мм.
      Так же важно, что бы помпа могла выдать необходимый напор (желательно от 10 метров водяного столба)
      В общем, после установки проверяем поток охлаждающей жидкости и проверяем, что бы шланги не болтались и не перегибались. Для гарантии напора я рекомендую использовать чиллер. Отдельная тема про выбор чиллера.
      3. Крепления трубки.
      Сама трубка должна быть надёжна закреплена в станке, для этого существуют специальные крепления и обычно они уже в станке есть.
      Крепления должны обладать демпферами (резиновыми либо поролоновыми вставками),  что бы смягчить вибрации трубки в процессе работы, а так же что бы избежать чрезмерной затяжки трубки в держателе.
      Что будет, если нет?
      В процессе доставки станка (когда трубка поставляется отдельно)  бывает, что эти резинки вылетают с креплений и потом пользователи ломают голову: "от чего же они?", и по старой русской традиции забив на них, ставят трубку как есть, а через некоторое время удивляются - "трубка не проработала неделю и лопнула, как так".
      Происходит просто потому что слишком сильно затянули крепление.
      В общем, используйте специальные крепления для трубок и обязательно со вставками из мягкого материала, а так же не затягивайте сильно!
      Думаю, на этом можно пока что остановиться и плавно перетекаем в охлаждение лазерной трубки ну и в  подключение лазерной трубки
      Ответы на часто задаваемые вопросы:
      Можно ли изменить направление воды, т.е. вход сделать со стороны выхода луча?
      Ответ:  Можно (только правильно сориентируйте штуцера входа-выхода), но не желательно. Можно ли трубку ставить под небольшим наклоном?
      Ответ: можно, но желательно и не больше 5-10 градусов (и будут проблемы с юстировкой). Как-то влияет ли токопроводность охлаждающей жидкости?
      Ответ: Да, значительно. Можно ли использовать крепления от водопроводных/водосточных труб?
      Ответ: Можно, если они с резинкой. Нужно ли охлаждать внешнюю колбу и чем - вентилятор?
      Ответ: Нет, не нужно но и в абсолютно герметичный отсек устанавливать не стоит. Сколько вокруг трубки должно быть свободного расстояния?
      Ответ: От 1 см. Для катода и анода нужно 3-5 см от металлических поверхностей или же обеспечить их дополнительную изоляцию.
      Так же желательно высоковольтный провод пропустить в силиконовой трубке во избежание пробоя.
      Подробнее по ссылке выше про подключение трубки. Нужно ли и как часто протирать от пыли трубку?
      Ответ: Не часто, но не доводите до толстого слоя, иначе может начать по пыли пробивать высокое напряжение. И следите за чистотой зеркала на выходе.  В каких местах трубки лучше ставить крепления?
      Ответ: Примерно в 20 см от краёв.  Допускается ли запотевание трубки снаружи?
      Ответ: Не желательно, т.к. это создаёт возможность пробоя тока. Что бы этого избежать прочитайте про "точку росы". Какая-то субстанция, желе или осадок, хлопья внутри трубки, допустимо ли и что это?
      Ответ: по всей видимости органика ("зацвела" вода) или взаимодействие охлаждающей жидкости с какими-либо фитингами и т.д.
      Нет, не допустимо. Рано или поздно всё это слишком сильно снизит скорость потока или наглухо забьёт шланги, отчего трубке придёт конец. Нужно полностью промывать систему целиком и особое внимание чиллеру, а точнее нужно вскрывать его бак. Что за дополнительная спираль в начале трубки, у анода?
      Ответ: нужна для правильного (скорости/температуры) газообмена (в ней не только CO2, а ещё несколько - зависит от производителя) внутри самой трубки (но это не точно).  Откололась спираль внутри трубки, можно ли работать без неё?
      Ответ: впринципе можно, но не доживёт и до половины срока, лучше сразу заказать новую. Треснула внутренняя колба, почему?
      Ответ: Вероятнее всего перетянули крепление или производственный брак.  Трубки взаимозаменяемы на других производителей?
      Ответ: Да, на той же мощности (да же если диаметр отличается), но в крайне редких случаях встречается несовместимость блока розжига и трубки, если они шли "комплектом" одного бренда.
      При отличии мощности больше, чем на 15%  нужно заменять и блок розжига.  Стоит ли боятся прямой доставки с Китая или брать только у местных производителей?
      Ответ: зависит от китайского продавца и его качества упаковки. Трубка не столь хрупкая, как может показаться.
      НО стоит учитывать возможные гарантийные трудности в случае заводского брака или повреждений при доставке.
      Есть нюансы при доставке зимой - хорошие китайцы трубку проверяют перед отправкой, но забывают слить жидкость...
      Поэтому если "срочно" то, имхо, лучше у местных. Если про запас, то можно и с Китая. Отвалился наконечник охлаждения, можно ли приклеить обратно?
      Ответ: можно, на эпоксидку если нет сколов и прочего. Но стоит учитывать, что такое событие сообщает о не лучшем качестве излучателя со всеми вытекающими... Можно ли почистить выходное зеркало трубки?
      Ответ: Можно и нужно. Как именно зависит от конструкции. Если стеклянные наконечник, то только специальной палочкой для прочистки (в магазине для оптики можно достать). У многих "дорогих" брендов есть возможность открутить металлический наконечник (сначала уточните конкретно модель трубки и можно ли).  Нужно ли проводить "обкатку" новой трубки после установки?
      Ответ: Первым делом убедиться, что вышли все крупные пузыри.
      Потом первым делом проверить моду луча, а так же его расхождение.
      Если всё в норме, то постепенно увеличивать мощность и следить за миллиамперметром что бы ток не превысил максимальный рабочий для этой трубки (у разных моделей он свой) и потом либо настроить программное ограничение, либо выставить ограничение на самом блоке розжига подстроечным резистором.
      Дальше можно работать сразу на полной мощности, как таковой "обкатки" нет.
      Кстати, в течении пары недель работы трубка может немного потерять мощности - это "нормально" (ненавижу маркетологов) и дальше должна стабилизироваться на ней, влоть до 75% срока службы (это из личной статистики, ну или как повезёт, если NoName). Проявляется это в "непрорезах", поэтому сбавьте скорость и следите за миллиамперметром. Техобслуживание лазерного излучателя и регламентные работы?
      Ответ: протирка выходного зеркала, колбы от пыли, впринципе всё. Можно ли перезаправлять CO2 трубки? Сколько будет ресурс?
      Ответ: Можно, но, имхо, смысла для маломощных трубок (до 200 Ватт) особого нет, т.к. желательно менять ещё и зеркала.
      Кроме того, зачастую нужно менять и анод/катод.
      Так же внутри трубки может быть "специальное напыление", которое типо продлевает ресурс.
      В общем, так как да же сами производители не предоставляют такие услуги, то, ИМХО, не стоит надеятся на чудо.
      А уж точным составом газа они врятли с кем-то поделятся.
      Из личного опыта по перезаправке (самостоятельного и на стороне) могу сказать,
      что 50% ресурса вполне возможно добиться. Самостоятельная перезаправка тема отдельной истории.
      Вполне возможно, что кто-то уже на хорошем уровне перезаправляет, буду рад отзывам. Как утилизировать старую лазерную трубку?
      Ответ: внутри нет каких-либо опасных реактивов, так что специальная утилизация не требуется и идёт как бытовые отходы (не ручусь за все страны - лучше уточнить).
      НО так как внешний вид трубки и наличие значков лазерного излучения/опасности могут вызывать инфаркт и места она занимает шибко много, то лучше всё же предварительно от трубки отклеить стрёмные значки и разбить на мелкие осколки - закрыть в коробку, на коробку бросить кувалду. Осторожно, что бы осколки в глаза не попали, т.к. всё же хлопок не сильный, но будет. Дальше в мусорку.


    • От [email protected]
      Добрый день, уважаемые форумчане!
      Меняю материнскую плату на RDL-430, досталась от предыдущего хозяина бонусом к станку, драйвера естественно пришлось докупить, но с этим почти проблем не возникло. Возникли с подключением её к блоку розжига, который стоит в станке Raylogic 304 mini.
      На самом блоке розжига контакты такие:
      | L- | FG | AC | AC |                   | P+ |  G | K- | K+ | G | IN | 5V |        | 24 | G | 5V | L |
      Между P+ и G стоит штатная перемычка.
      На материнской плате контакты такие:
      | +24V | WP1 | LPWM1 | L-ON1 |  GND |
      Будьте добры, подскажите какой куда подключить?

×
×
