здравствуйте друзья. проблема в том что никак не могу точно вырезать шестерёнку. центр уходит. если одна то незаметно а если разместил штук 40 на поле 600 х 400 то на последних сдвиг центра  по диагонали вправо и вниз. ремни натягивал и отпускал не помогло ничего не клинит станок практически год. даже не знаю с чего уже начать дальше

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

подымите напряжение в драйверах, если двигатели  холодные, обычно зимой температура в помещении падает, уменьшить скорость, можно увеличить разрешение, в пользовательских настройках можно уменьшить скорость перехода между объектами

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

34 минуты назад, alexander-1 сказал:

подымите напряжение в драйверах, если двигатели  холодные, обычно зимой температура в помещении падает, уменьшить скорость, можно увеличить разрешение, в пользовательских настройках можно уменьшить скорость перехода между объектами

двигатели в норме. это я в курсе. такое и летом было. сейчас тёплые а летом теплее  но  руку держать можно. мощность 30 скорость 14.

разрешение менять не пробовал



Изменено пользователем victor68

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

12 минут назад, victor68 сказал:

двигатели в норме. это я в курсе. такое и летом было. сейчас тёплые а летом теплее  но  руку держать можно. мощность 30 скорость 14.

разрешение менять не пробовал



Вить, не глянул кто писал :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

14 минут назад, alexander-1 сказал:

Вить, не глянул кто писал :)

ДА ВИЖУ . и видел. просто приходится вырезать по 6 штук шестерёнок за один раз что бы не было заметно смещения. сдвиг был и летом тогда я менял местами драйвера Х У так как по х сильно грелся и уменьшить ток некуда. разные драйвера по х и у. но поменял и всё настроилось по нагреву. а вот по сдвигу ну никак

в принципе это самая большая моя проблема которую не могу пока решить

скорость перехода правда не пробовал изменять и разрешение

Изменено пользователем victor68

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

victor68 Тогда повысьте микрошаг драйверов малость в скорости потеряете, но повысите точность плавность

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Я только не понял про сдвиг центра... Фото бы.  Размеры что в программе что по факту совпадают?

И материнка то какая?   Ну и может быть банально - люфт или ремни пора менять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, PavelK сказал:

Я только не понял про сдвиг центра... Фото бы.  Размеры что в программе что по факту совпадают?

И материнка то какая?   Ну и может быть банально - люфт или ремни пора менять.

материнка руида. попробую на выходные снять видео и тогда разберёмся

10 часов назад, 008shadow сказал:

victor68 Тогда повысьте микрошаг драйверов малость в скорости потеряете, но повысите точность плавность

а как повысить ?

немного не в курсе



Изменено пользователем victor68

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

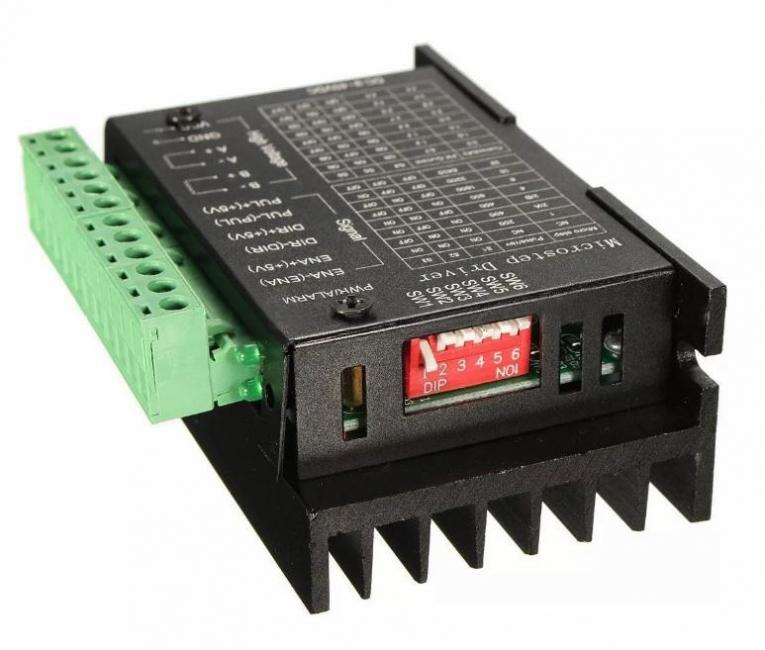

victor68

Часть из них отвечает за силу тока другая часть за микрошаг, табличка на корпусе.

Переключать только в обесточенном состоянии


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
