Подключение шаговика с драйвером к станку Jumper

Автор: Constr, в Электроника

Рекомендованные сообщения

Constr    0

Constr
Опубликовано:

Нужен совет. Есть шаговик с драйвером, можно ли его напрямую подключить с станку? Станок Jamper 640, какая материнка не знаю (а очень бы хотелось).


Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

PavelK    1 529

PavelK
Опубликовано:

Зависит от полного наименования, у них разные версии есть.

На нём ещё один разъём должен быть (14 или 16 пинов). Там есть входы для step/dir, но их назначение настраивается через прогу.

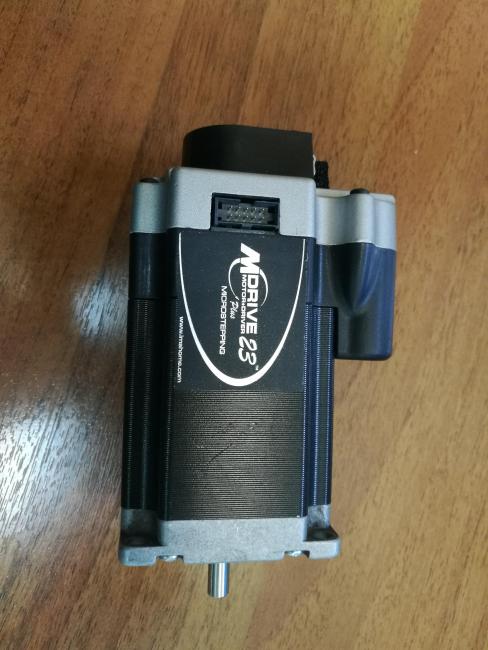

Может быть его можно настроить по другому, но для этого потребуется конвертер(можно самому сделать, или купить готовый, стоит копейки) rs485<->usb (разъём на фото как раз для настройки).

Так что скорее всего можно.  Вот только зачем? =))
