Всем доброго времени суток! Не могу разобраться как обрабатывать кромки как на кружке на фото. Они закругленные с небольшой ступенькой. Подскажите, как делается такая управляющая программа?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


По вектору.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

3 часа назад, Студия "Артконтинент" сказал:

Всем доброго времени суток! Не могу разобраться как обрабатывать кромки как на кружке на фото. Они закругленные с небольшой ступенькой. Подскажите, как делается такая управляющая программа?


Ручной фрезер в помощь, только к нему фреза с подшипником

по готовому кругу. быстрее и практичней, тем более если много

а как на кружке там вообще профиль, а не просто радиус)



Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

1 час назад, 008shadow сказал:

Ручной фрезер в помощь, только к нему фреза с подшипником

по готовому кругу. быстрее и практичней, тем более если много

а как на кружке там вообще профиль, а не просто радиус)



Такое нужно не только на кружке, на других деталях разных форм тоже. Я думал может поможет обработка конической фрезой 6 мм под углом или еще как-нибудь. Посмотрел разные видео, придется в арткаме закругления рисовать и обрабатывать змейкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

если нет знакомых среди мебельщиков, поищите на мебельных форумах ответ на ваш вопрос

это элементарная операция для мебельщиков, придётся заказать фрезу под ваш профиль и уже без разницы ручным фрезером или програмно управляемым

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

20 минут назад, Студия "Артконтинент" сказал:

придется в арткаме закругления рисовать и обрабатывать змейкой.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

31 минуту назад, Студия "Артконтинент" сказал:

Такое нужно не только на кружке, на других деталях разных форм тоже. Я думал может поможет обработка конической фрезой 6 мм под углом или еще как-нибудь. Посмотрел разные видео, придется в арткаме закругления рисовать и обрабатывать змейкой.

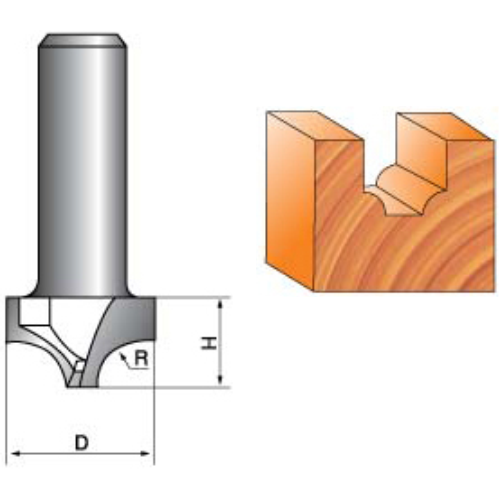

это стандартная фреза для ручного фрезера. Если у вас нет такого то возьмите такую фрезу и охерачте подшипник, заточите и галочку в УП для погружения типа ЗИГ-ЗАГ. По вектору с учетом смещения диаметра

Если рельефом сделаете то потратите кучу времени на обработку. Понимаю если бы это был спец.профиль, который надо повторить...

Время ваше как и деньги. Вам решать.

Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

В 18.07.2018 в 20:23, 008shadow сказал:

это стандартная фреза для ручного фрезера. Если у вас нет такого то возьмите такую фрезу и охерачте подшипник, заточите и галочку в УП для погружения типа ЗИГ-ЗАГ. По вектору с учетом смещения диаметра

Если рельефом сделаете то потратите кучу времени на обработку. Понимаю если бы это был спец.профиль, который надо повторить...

Время ваше как и деньги. Вам решать.

Да, это конструктивная идея. Фрез от ручного фрезера много валяется, но я не думал, что их можно на ЧПУ использовать. Буду пробовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

19 часов назад, Студия "Артконтинент" сказал:

что их можно на ЧПУ использовать. Буду пробовать.

Можно, только с оборотами не переборщите, а то у меня бывало, разлетались.
