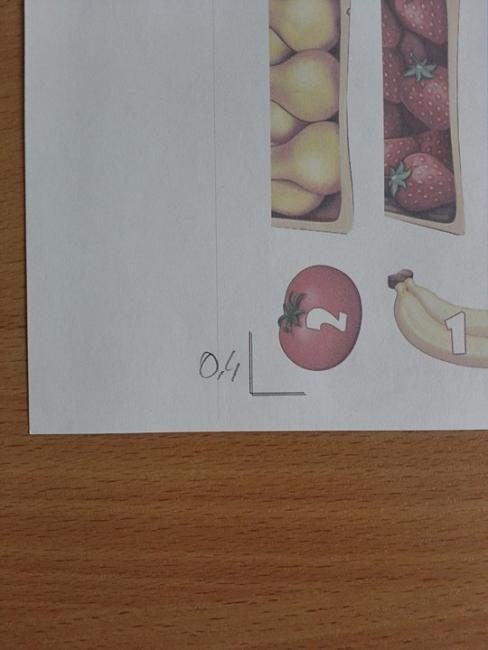

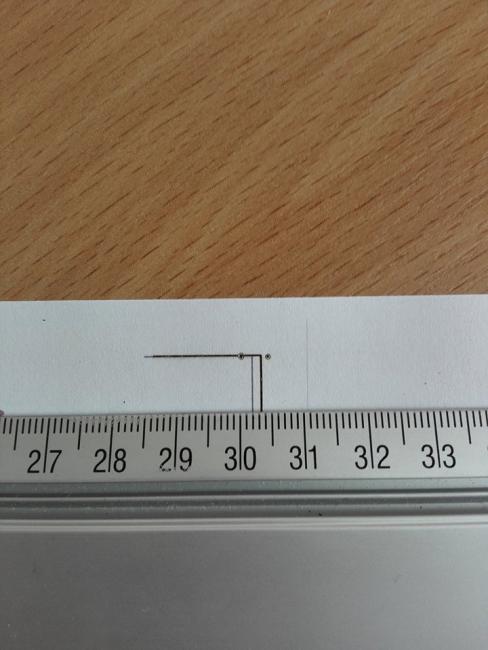

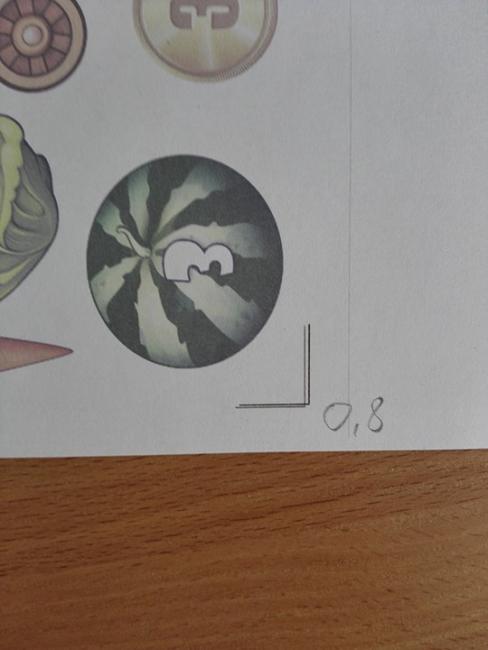

Здравствуйте всем! Дорогие форумчане, помогите пожалуйста ! В лазерной резке новичок. Купили лазер из Китая. Труба Со2 80В. Поле 400*600. Сразу появилась проблема: лазер не резал по заданному файлу ! Все время съезжал в сторону на миллиметра 3-4 по Х. Оказалось что зеркала плохо отъюстированы. Неделю настраивали зеркала (первый раз все же) Настроили. Все 4 угла бьют в одну точку. Почти в середину. Может на мил ниже. Проблема уменьшилась, но не исчезла совсем. У нас файлы игрушек по меткам режутся. Так вот, верхнюю метку "проскакивает" влево (дальше) по оси Х ! Формат документа А3. Если первая метка, по которой мы настраиваемся, идеально совпадает, то все остальные нет ! На фото видно на сколько лазер "убегает" по всем 3 меткам. Подскажите, в чем проблема ??? Всю голову уже сломал :( Заранее всем спасибо.

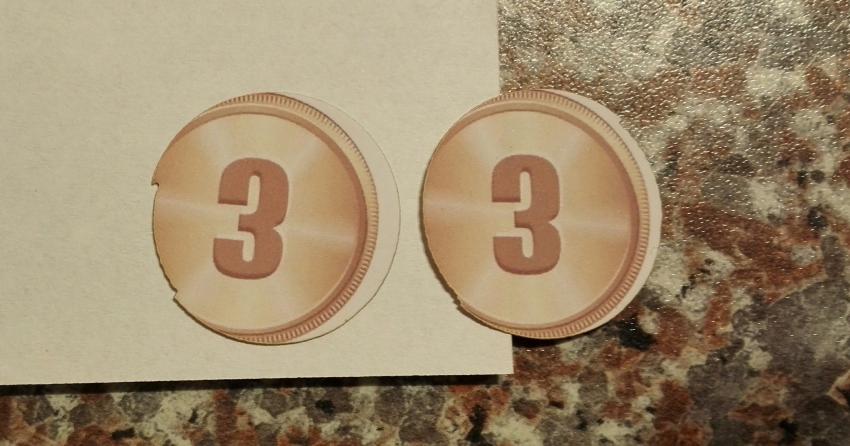

П.С. И на мелких деталях есть некий тремор, смотрите фото с монетками.






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

День добрый.

Настраивайте количество шагов на мм по оси.

Дрожжание - либо где-то люфт, либо ремни нужно равномерно натянуть/ослабить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

PavelK Спасибо за ответ  ! А не подскажите каким образом я могу поменять шаг в двигателе ? Программно или в ручную ? Я попытался через программу Mach3, но почему то через USB мой лазер она не видит. Соответственно ничего не могу сделать. И как определить одинаковую натяжку ремней? Спасибо.

Изменено пользователем Sergei Trifonov

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 минуты назад, Sergei Trifonov сказал:

А не подскажите каким образом я могу поменять шаг в двигателе ? Программно или в ручную ?

Шаг в двигателе никак не меняется, меняется сколько шагов на мм в программе - в настройках.

3 минуты назад, Sergei Trifonov сказал:

Я попытался через программу Mach3, но почему то через USB мой лазер она не видит. Соответственно ничего не могу сделать.

Причём здесь mach3? Вы через него на резку отправляете? Какая у вас материнка?  К каждой материнской плате идёт своя программа и другая работать не будет.

4 минуты назад, Sergei Trifonov сказал:

И как определить одинаковую натяжку ремней?

Вообще есть для этого тензометр, но обычно можно просто примерно на ощуп.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

PavelK Спасибо за помощь ! Программа для резки RDWorks V8, в ней возможно поменять количество шагов ? Правда мы ее скачали с интернета, так-как китайцы прислали поврежденную. И она не устанавливалась. По моей просьбе новую мне не выслали и вообще больше не отвечают, после того как я им написал о проблеме. А может ли сама программа задавать или менять файл при отсылки его на лазер ? То есть ошибаться. Потому как все файлы мы резали до этого на другом лазере, проблем вроде не было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

16 минут назад, Sergei Trifonov сказал:

Я попытался через программу Mach3

вам не Mach, а учить мат. часть надо... Вообще не подготовлены даже для базовых манипуляций со станком...

По ЛазерВорку инфы много, по драйверам также... курите мануал

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

5 минут назад, Sergei Trifonov сказал:

Программа для резки RDWorks V8, в ней возможно поменять количество шагов ?

Возможно. Скачивайте мануал, читайте, там расписано должно быть.

5 минут назад, Sergei Trifonov сказал:

А может ли сама программа задавать или менять файл при отсылки его на лазер ?

Нужно настраивать параметры импорта, правильно подготавливать файл для экспорта, если работаете через десктопное приложение, а не через плагин к корелу.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Добрый день Сергей напишите если нашли причину. та же фигня закопался уже в мануале)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

 прежде чем лезть в настройки шага нарисуйте лезером максимально большой квадрат и измерьте его все стороны и диагонали

если есть расхождение в размерах проверяйте в первую очередь механическую часть станка, натяжение ремней, люфты кареток, люфты шестерёнок, крепление направляющих, крепление головы, и т.д. ...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
