red_armyman

Юстировка, мать её, или что творит китаец

Рекомендуемые сообщения

Да линзу новую поставил для чистоты эксперимента, зеркало второе сменили, давало большое пятно на третьем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, Marko сказал:

зеркало второе сменили, давало большое пятно на третьем.

а теперь не даёт?

большое пятно это может и трубе поплохело

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, Marko сказал:



Имеем все равно те же 5 мм. Чего делать?

Плюнуть на уровень и по пробовать в правом нижнем углу ослабить винты направляющей и по играть с ней, думаю вниз немного опустить нужно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

54 минуты назад, k0nstA сказал:

а теперь не даёт?

большое пятно это может и трубе поплохело

Нет, не дает.

17 минут назад, red_armyman сказал:

Плюнуть на уровень и по пробовать в правом нижнем углу ослабить винты направляющей и по играть с ней, думаю вниз немного опустить нужно

Когда станок стоял не по уровню (по сути правый дальний от трубы угол был завален на несколько см вниз), то те же 5 мм вылазили. Ну и опускать её некуда, получается нужно три других поднять.

Изменено пользователем Marko

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 час назад, Marko сказал:

получается нужно три других поднять.

ну так поднимайте

потом расскажете, а не поможет так хоть согреетесь :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Да вроде глупо же, все стоит в уровень. Или пути китайцев неисповедимы :)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

8 минут назад, Marko сказал:

Да вроде глупо же, все стоит в уровень. Или пути китайцев неисповедимы :)?

У них и уровни кривые, если станок передвигали, то возможно корпус немного куда то наклонился

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Будем пробовать конечно. Я просто к тому, что реально по направляющим по верху уровнем  все вывели в одну плоскость, т. е. по механике вопросов не должно было бы быть. Но зеркалами не вывелось.

Получается, что нужно сделать не логичное действие - вывести в плоскость, а наоборот.



А это сможете прокомментировать?

12 часов назад, Marko сказал:

При этом еще возник вопрос, до юстировки резал на линзе 50,8 и фанеру 12 мм (3/4 сорт или даже 4/4, просто в качестве эксперимента), сейчас режет шестерку 2/2 на режимах, в два раза медленнее, чем было ранее. Тонкая фанера 3-4 мм на срезе вообще светлая-светлая, будто режу чем-то маломощным, скорость её резки упала в те же 2 раза, даже с линзой 76. С МДФ вообще беда. Труба 150 Вт. Может ли быть это связано только с юстировкой (только её и трогали) или может и электроника? Миллиамперметр еще не ставил, в процессе.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

сначала юстировка, потом вопросы , только так.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

добавлю ещё видео юстировки с одной направляющей круглой



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Всем добрый день.

Помогите пожалуйста со следующей проблемой:

Пытаюсь выставить луч. По вертикали все замечательно, а по горизонтали расстояние между точками на 3 зеркале в дальних крайних положениях почти 2 см.

Т.е. вот так:

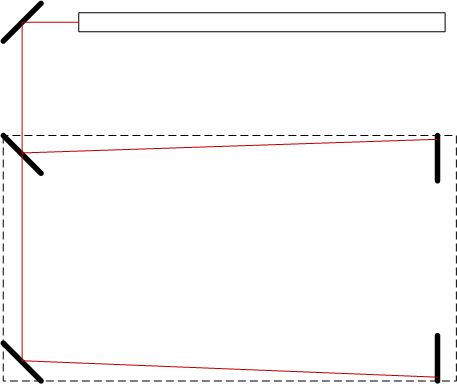

Т.е. если смотреть на стол сверху, то получается вот так:


Я правильно понимаю, что зеркала в этом случае не помогут?

Вот только сообразить не могу, что надо с направляющими сделать? Какую и куда надо загнуть? Такое ощущение что левая направляющая (по которой ездит 2-ое зеркало) выгнуло дугой. Или мне кажется и надо верхний правый угол вывести по центру, а потом подвинуть нижний край левой направляющей вправо?

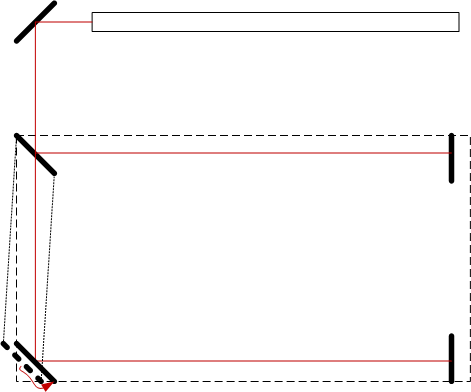

Вот так:




Изменено пользователем Laotin

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня.

Попробуйте тогда что бы била не в центр, а в точку, которая получается ближе к зеркалу. Если получиться что бы в дальнем углу оно било туда же, то тогда можно перенести чуть чуть само зеркало (там обычно есть регулировочные винты, но зависит от станка).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 04.04.2019 в 00:33, PavelK сказал:

Доброго дня.

Попробуйте тогда что бы била не в центр, а в точку, которая получается ближе к зеркалу. Если получиться что бы в дальнем углу оно било туда же, то тогда можно перенести чуть чуть само зеркало (там обычно есть регулировочные винты, но зависит от станка).

Не понял.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


То есть начинаете юстировать относительно точки, куда бьёт лазер в ближнем положении третьего зеркала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго времен суток . Есть еше 1 вариант  такого разброса.Это конструкция самого станка,на личном опыте убедился что вроде не значительная мелочь как экономия на корпусе ,а за 2 года он начал подкашиваться по чуть чуть  и из-за этого у него и фокус вечно был на рушен (Сам станок был выставлен по уровню но все же метал дает знать .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте уважаемые!у меня станок с полем 900*600 китаец!проблема с юстировкой в трёх точках лучь поподает в одну точку а в дальнем правом углу смещается на 5 мм в верх!В моем станке только одна направляющая а с другой стороны рельса по которой ездит подшипник как на последнем видео в этой теме!Только у меня направляющая находится с левой стороны где второе зеркало а на видео наоборот!направляющие выставил в одной плоскости!проверил диогонали!но настроить один угол никак не могу!режу так уже год!хочется полноценно использовать все поле!перепробывал кучу вариантов по юстировки но пока все бестолку!)в основном все советы по юстировки с двумя направляющими!А у меня одна!(может кто сталкивался с таким!!!!выручайте парни!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Гнуть немного направляющую или покрутить её, возможно она уже кривая

Изменено пользователем alexander-1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 17.05.2019 в 18:40, Марат 112 сказал:

проблема с юстировкой в трёх точках лучь поподает в одну точку а в дальнем правом углу смещается на 5 мм в верх!

Попробуйте поиграть "задницей" лампы. Возможно не спасёт, но картинка настройки улучшится .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день, ни как не могу сделать юстировку станка , от техподдержки толку нет, пытался сам настроить, накрутил так, что теперь ума дать не могу ( , суть проблемы в том, что изначально луч ни как не хотел прилетать в центр 3го зеркала , а прилетал в самый вверх, я опустил трубку  . Но теперь не могу совместить точки между 1 и 2 зеркалами . Если в левом верхнем положении луч приходит в центр зеркала то в нижнем бьёт в самый край и совместить две точки не получается . Получается я сбил все настройки зеркал, так как раньше точки совмещались , как теперь  это исправить?

Изменено пользователем Roman_

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

не помню какой раз в этой теме это и другие видео выкладывал, внимательно смотрим



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Правильно я понимаю, если у меня гуляет луч на 2м зеркале мне нужно двигать левую направляющию  и еще вопрос, принцип действия для квадратной (рельсовой) направляющей такой же ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

что бы выставить луч на втором зеркале нужно крутить болты на первом, у меня нет сил...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за информацию . Как я только не крутил первое зеркало точки не совмещается ....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 минут назад, Roman_ сказал:

Спасибо за информацию . Как я только не крутил первое зеркало точки не совмещается ....



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, alexander-1 сказал:



А видео как регулировать направляющие у вас тоже есть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
