Поворотное устройство. Подключение

[natsvin 1]

День Добрый.

Есть "китаец" 1390*900. Контроллер Rdc6442g (ec), драйвер шагового двигателя 3nd583, двигатели трехфазные с 6 проводами 573s15-l.

Есть поворотное устройство с трехфазным двигателем 57-H350C/SH c тремя проводами.

На станке нет никаких разъёмов для подключения поворотного устройства.

разъём на двигателе 57-H350C/SH,  -  GX12-3

Как его подключить?

Тупо три провода подключить к контроллеру оси игрек U, V, W???

но какие куда? на коннекторе поворотного устройства они обозначены 3, 2, 1

Изменено 23 июня, 2017 пользователем natsvin

[PavelK 1,524]

1 час назад, natsvin сказал:

Тупо три провода подключить к контроллеру оси игрек U, V, W???

Ага. Будет крутиться не в ту сторону - поменяйте местами любые два.

[natsvin 1]



12 минут назад, PavelK сказал:

Ага. Будет крутиться не в ту сторону - поменяйте местами любые два.

PavelK, правильно ли я понял?

Каждый контакт, с разъёма поворотного устройства, я могу подключить пофигу как? например под цифрой 1 к  U или V или W также как и второй и третий к любому контакту драйвера двигателя с обозначением U, V, W?????
Без разницы?

[PavelK 1,524]

Да.

[natsvin 1]

Спасибо!!!
На добром!

[natsvin 1]

ещё вопрос

А отключать двигатель на станке по оси Игрек полностью, все контакты, или достаточно трёх?

[PavelK 1,524]

О каких "всех" идёт речь?  Там должны 6 проводов попарно объединяться в 3 и идти к драйверу. Больше ничего от двигателя никуда не должно идти (если у вас не серво)

Выньте из разъёма драйвера, только запомните или подпишите где какие были, ваставьте от поворотки.

[natsvin 1]

понял

сам затупил. подсоединил поворотку к двигателю станка и чтот жду
щас от драйвера к поворотке переделаю.



Всё работает!

Спасибо...

[PavelK 1,524]

Пожалуйста =)

[Ростислав123 1]

Добрый день. Уважаемые коллеги нужна Ваша помощь, подскажите как быть и что делать. У меня лазерный станок китаец 6040, плата управления на нем M2nano драйвера управления двигателей по осям 4988 встроенные в эту плату, радиаторов на драйвере нет, двигателя по осям на станке стоят 42. Заказал поворотное устройство, пришло, двигатель на нем стоит 57, шильдик  с характеристиками двигателя на поворотке сорван. Подключать поворотку не рискую, посчитав что поворотка может вывести материнку из строя. Подскажите как быть в данной ситуации, может кто сталкивался с таким вопросом, потянет ли M2nano поворотку?

[PavelK 1,524]

Не, не потянет. Если движок  на поворотке  Nema 57, то у них примерно 2А на фазу (в зависимости от модели чуть меньше/больше), а встроенный драйвер способен выдать максимум 1.5А и то при условии наличия радиатора, так что вы правы и есть риск сжечь его, особенно если точные характеристики движка не известны. Как вариант - покупать отдельный драйвер и подпаиваться к пинам драйвера на плате - там он из всего одной микросхемы состоит, даташит на неё в сети есть. Ну или движок ставить на поворотку такой же, как на станке, но, в зависимости от поворотки, ему может силёнок не хватить.

[Ростислав123 1]

Благодарю, смотрел даташит 4988 без радиатора тянет 1А, а с радиаторами  2 А на обмотку, даже в этом случае все таки лучше поставить выносной драйвер?

[PavelK 1,524]

Не, не тянет он с радиатором 2, точнее тянет, но не долго. Я думаю лучше сначала узнать потребление движка.

[Ростислав123 1]

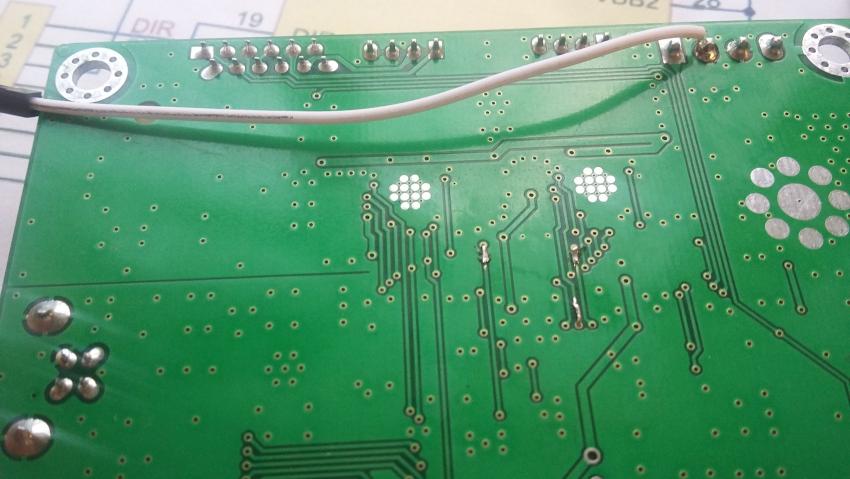

В общем решил я поставить выносной драйвер TB6560-V2, далее снял со станка M2nano, подпаялся к выводам входа на драйвер 4988, ноги 2, 16, 19, енейбл, степ, дир,  вывел питание 5 вольт с платы и подал все это дело на вход TB6560-V2, в итоге выносной драйвер отказался крутить, проверяю выносной драйвер на другой родной плате работает, проверяю станок с родными осями работает, а драйвер выносной со станком работать не хочет, что мог сделать не так?

Может нужно было брать какие другие выводы?

[Ростислав123 1]

Еще на что обратил внимание когда выносной драйвер работает со своей родной платой управления то напряжения на входах дир, степ, енейбл, появляется в момент работы, а с входа драйвера 4988 оно присутствует изначально а в момент работы падает, в общем возможно что один управляется в позитиве другой в негативе. Такое возможно?



[vasa29 567]

2 часа назад, Ростислав123 сказал:

вывел питание 5 вольт с платы и подал все это дело на вход TB6560-V2

У него питание 24В http://mypractic.ru/drajver-shagovogo-dvigatelya-tb6560-v2-opisanie-xarakteristiki-rekomendacii-po-ekspluatacii.html

[PavelK 1,524]

@Ростислав123   Выводы смотрите по даташиту.  Управляться "минусом" может - опять же смотрите в даташите.  Если на драйвере есть опторазвязка, то подключение не должно особого труда составить.  Ну и как уже указали выше - питание для фаз движка подключили?

[Ростислав123 1]

помимо питание оптопары 5 вольт, подключил питание на выносной драйвер  24 вольта.

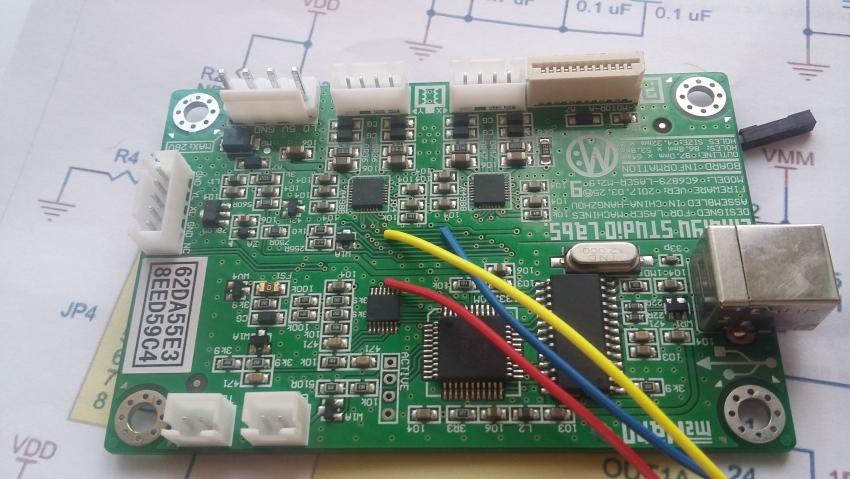

С платы M2nano дернул 4 провода, дир,степ, енейбл, +5вольт, подключил к входам драйвера, 3 (-) три минусовых : дир, степ, енейбл, 1 (+5)  один провод  плюс пять вольт, на положительные входа оптопар.

[PavelK 1,524]

Должно, по идее, работать.

[Ростислав123 1]

Подпаялся к драйверу 4988 к ногам  2,16,19. Сегодня или завтра подключусь осциллографом, покажу что и как идет по входам. Для оперативности если есть у кого ватцап напишите.

[birkan 13]

В 24.07.2017 в 14:37, Ростислав123 сказал:

Подпаялся к драйверу 4988 к ногам  2,16,19. Сегодня или завтра подключусь осциллографом, покажу что и как идет по входам. Для оперативности если есть у кого ватцап напишите.

получилось?

[strelex 0]

В 23.06.2017 в 13:07, natsvin сказал:

понял

сам затупил. подсоединил поворотку к двигателю станка и чтот жду
щас от драйвера к поворотке переделаю.



Всё работает!

Спасибо...

Привет.А можете на бумаге нарисовать что и как соединять для чайников)))

И еще вопрос на руиде есть свободные выхода на драйвер Z и Uих под поворотку можно использовать.



[k0nstA 170]

4 часа назад, strelex сказал:

для чайников)))

... на руиде есть свободные выхода на драйвер Z и U

координаты по которым движется голова это X Y,

Z это вверх вниз

U это для транспортёра.



поворотка это движение по оси Y только движется не голова а деталь вокруг своей оси

[k0nstA 170]

вот это видео прекрасно демонстрирует принцип движения по оси Y в случае с круглой деталью

[strelex 0]

В 03.12.2018 в 15:34, k0nstA сказал:

Z это вверх вниз

U это для транспортёра.

Привет.По этому понятно. А как соеденить двигатель поворотки с руидой?
