Одновременная резка и гравировка, цвета контуров, непрорезы, подготовка гравировки

[Дмитрий78 6]

Наконец запустил купленный станок. А так как все для меня совершенно новое и незнакомое то возникла куча вопросов. На какие то ответы нашел, на какие то нет. видимо они совсем глупые, но разобраться не смог.

вопрос 1: в векторе пишу букву. Делаю абрис красный, делаю заливку черным. При нажатии на кнопку "обработка" в плагине кореллазер черная заливка пропадает, а в плагине отображается только красный цвет. Соответственно резку и гравировку одновременно не запустить. Что я делаю не так?

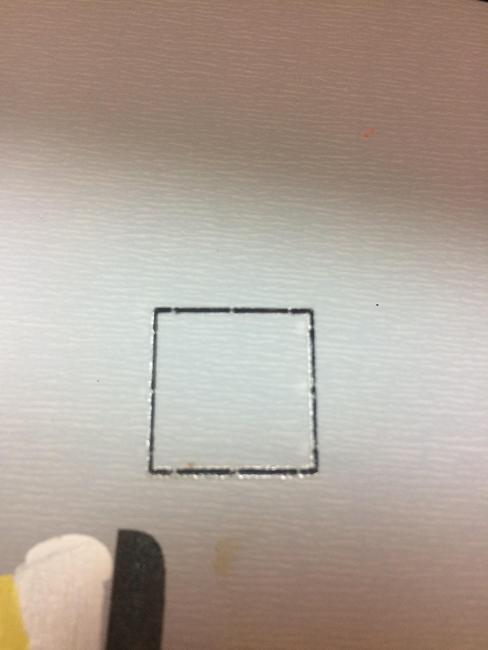

вопрос 2: при резке на малых мощностях не прорезает углы у прямоугольника.причем делает это намеренно, лазер отключается именно в углах квадрата/прямоугольника. В настройках не нашел что поменять. При резке на мощност свыше 60 этого нет.

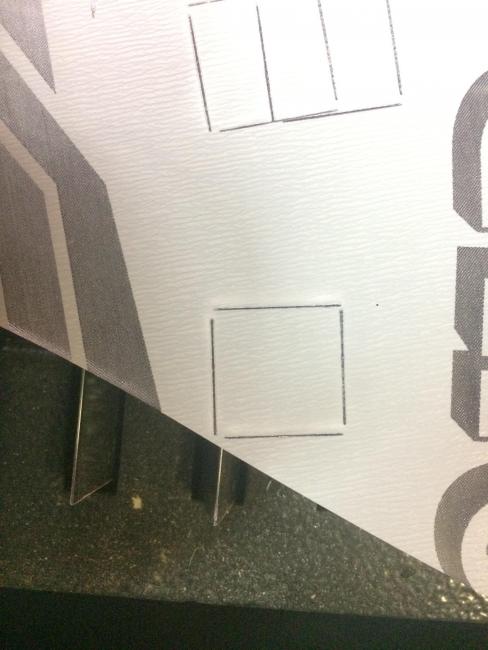

вопрос 3: при резке на мощности свыше 60 появляются непрорезы, как будто для того что б деталь не вывалилась. Тоже не нашел связи с настройками.

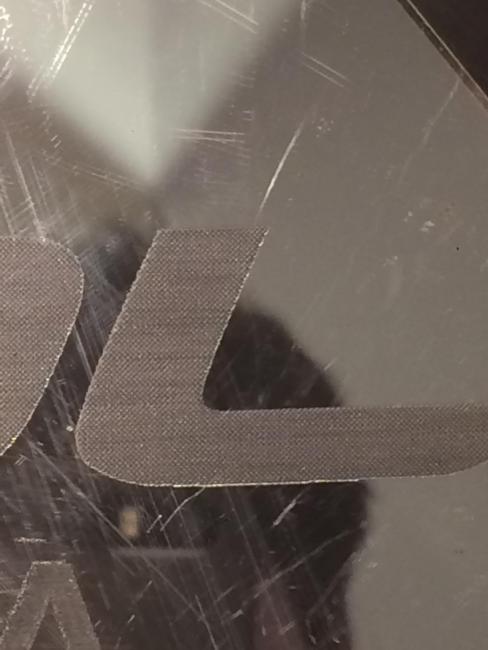

вопрос 4: имею 2 образца гравировки, один понимаю как сделать а вот второй нет. а интересно . Это в большом приближении. Гравировка как будто точками сделана. Что за режим такой? Сделан на станке Тротек. палитра смук, доп настроек вроде никаких.

3фото для наглядности к вопросу 2 , 3 и 4.

спасибо за ответы, сильно не пинайте.

[Евгений К. 186]

1 час назад, Дмитрий78 сказал:

вопрос 1: в векторе пишу букву. Делаю абрис красный, делаю заливку черным. При нажатии на кнопку "обработка" в плагине кореллазер черная заливка пропадает, а в плагине отображается только красный цвет. Соответственно резку и гравировку одновременно не запустить. Что я делаю не так?

После заливки, выделяешь и переводишь в растровое изображение, т.е. заливка должна быть в растре, а контур в векторе, тогда заливка будет гравироваться, а контур вырезаться.



1 час назад, Дмитрий78 сказал:

вопрос 2: при резке на малых мощностях не прорезает углы у прямоугольника.причем делает это намеренно, лазер отключается именно в углах квадрата/прямоугольника. В настройках не нашел что поменять. При резке на мощност свыше 60 этого нет.

Посмотри в настройках станка минимальную и максимальную мощность, возможно минимальная мощность выставлена 60%.



1 час назад, Дмитрий78 сказал:

вопрос 4: имею 2 образца гравировки, один понимаю как сделать а вот второй нет. а интересно . Это в большом приближении. Гравировка как будто точками сделана. Что за режим такой? Сделан на станке Тротек. палитра смук, доп настроек вроде никаких.

В плагине к корелу в настройках есть параметр "dpi", для гравировки по дереву обычно выставляется 300 - 400, оргстекло и стекло 300. Если уменьшить, выставить 60 - 100, то что-то типа такого получится.

    К сожалению по 3-ему вопросу не подскажу.

При выставлении мощности в кореллазере выставляется минимальная мощность и максимальная, посмотрите как выставлено у вас. Обычно ставлю разницу в 5%. Например минимальная 50%, максимальная 55%.

[Дмитрий78 6]

6 часов назад, Kataew сказал:



В плагине к корелу в настройках есть параметр "dpi", для гравировки по дереву обычно выставляется 300 - 400, оргстекло и стекло 300. Если уменьшить, выставить 60 - 100, то что-то типа такого получится.



DPI стояло на 300. точно видел. Причем ставили до 1000 и все равно гравировка как точками шла.

[PavelK 1,524]

Правил не читали? На будущее: один вопрос - одна тема и озаглавливайте её более осмысленно.

1.Заливка по барабану, вся работа идёт через контуры. Каждому цвету можно назначить свой тип выполнения - либо резка, либо гравировка. В дальнейшем распределение по цветам буду называть "слоями" т.к. они соответствуют отдельной записи в окне цветов плагина. Так как один контур два цвета иметь не может, то ставить либо два контура, один над другим, либо в настройках слоя при гравировке отмечать и резку контура (если позволяет материнка и программщина). Либо использовать растровые изображения. Т.е. гравировать можно как из вектора, так и из растра. Из вектора предпочтительнее.

2. В настройках слоя есть две мощности (либо min/max либо 1/2), одна отвечает за резку более-менее прямых участков (с заданной нами скоростью), другая как раз за углы. Нужно две разных, потому что при смене направления движения в углу у каретки есть инерция и она остановиться мгновенно не может, приходится тормозить, а так как скорость становиться меньше, нежели заданная нами, то и луч сооответственно начинает прожигать сильнее и его мощность нужно скорректировать, что бы соответствовал мощности на прямых участках. Делается на глаз индивидуально.

3. Возможно в файле ошибка либо что-то не так со станком ну и не лишним будет силу тока контролировать, может шибко большая, от этого луч в трубке не стабилен.

4. Так подготовлен растровый файл для гравировки т.е. использовалась не сплошная заливка, а узором.







[Дмитрий78 6]

Спасибо Павел. Коротко и по существу. По озаглавию -исправимся, непривычно 4 темы открывать с разными вопросами.

по 3му вопросу- очень точно стоят перемычки, четко друг напротив друга, поэтому и навело на мысли о их  "специальности"

[PavelK 1,524]

Пожалуйста. разные темы, что бы в одной не оказалось полного хауса, когда не понять какое сообщение к чему относиться.

3. поиграйтесь с мощностью минимальной и максимальной.
