Помощь новичкам с CorelDraw

[Кузьмич 46]

Не нашёл подходящей темы для вопросов по работе с программой CorelDraw. Поэтому создаю новую.

Дизайнер внепланово заболел, и передо мной стоит задача расставить перемычки для более чем 150 деталей на макете. Эта задача сразу же загнала в тупик. Не совсем загнала, что-то у меня получилось, но верный ли путь я выбрал... Для нескольких десятков деталей он подойдёт, но для 150 деталей - уже перебор :-)

Опишу весь процесс:

1. Имеем некую деталь. В ней необходимо сделать две перемычки 0,25 мм (чтобы не выпадала при резке).

2. Рисую два прямоугольника 0,25х(любое число), позиционирую их на детали - вырезаю передний объект из заднего.

3. Удаляю лишние кривые, которые образовались в результате "вырезания" объекта из объекта.

4. Необходимый результат.

Вопрос знатокам: можно ли избежать третьего пункта? Чтобы на детали сразу появлялись перемычки (разрыв кривой), без образования лишних кривых и их последующего удаления.

Надеюсь достаточно понятно изложил задачу на кривом языке "недизайнера"

[Cyber 15]

1 час назад, Кузьмич сказал:

Не нашёл подходящей темы для вопросов по работе с программой CorelDraw. Поэтому создаю новую.

Дизайнер внепланово заболел, и передо мной стоит задача расставить перемычки для более чем 150 деталей на макете. Эта задача сразу же загнала в тупик. Не совсем загнала, что-то у меня получилось, но верный ли путь я выбрал... Для нескольких десятков деталей он подойдёт, но для 150 деталей - уже перебор :-)

Опишу весь процесс:

1. Имеем некую деталь. В ней необходимо сделать две перемычки 0,25 мм (чтобы не выпадала при резке).

2. Рисую два прямоугольника 0,25х(любое число), позиционирую их на детали - вырезаю передний объект из заднего.

3. Удаляю лишние кривые, которые образовались в результате "вырезания" объекта из объекта.

4. Необходимый результат.

Вопрос знатокам: можно ли избежать третьего пункта? Чтобы на детали сразу появлялись перемычки (разрыв кривой), без образования лишних кривых и их последующего удаления.

Надеюсь достаточно понятно изложил задачу на кривом языке "недизайнера"

Можно удалить только перемычки инструментом "Удаление виртуального сегмента", а потом разом оба красных прямоугольника через Delete. Мне кажется, так быстрее..

[ЛазерДизайн 278]

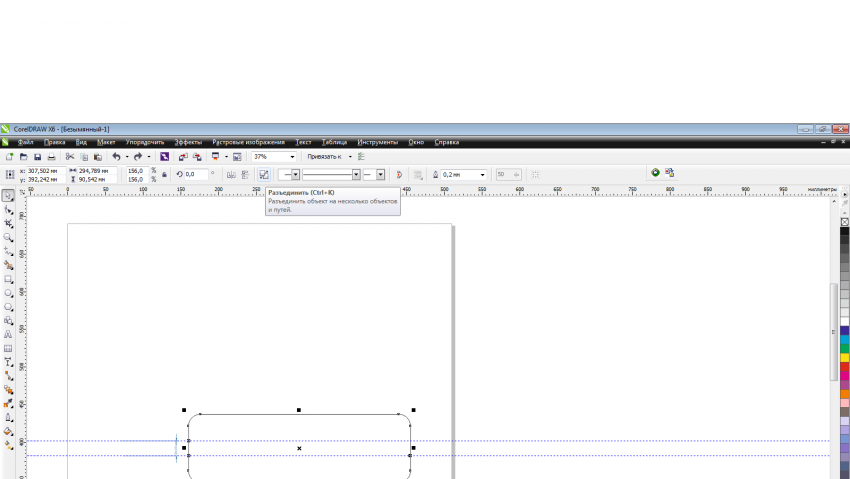

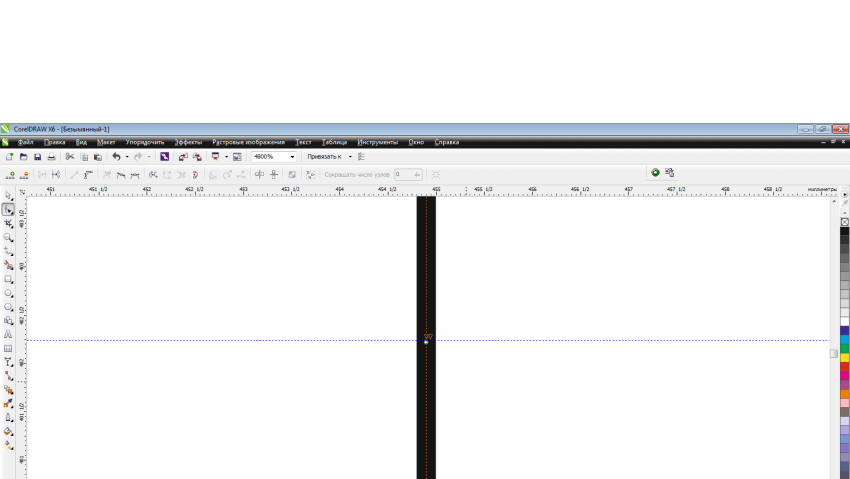

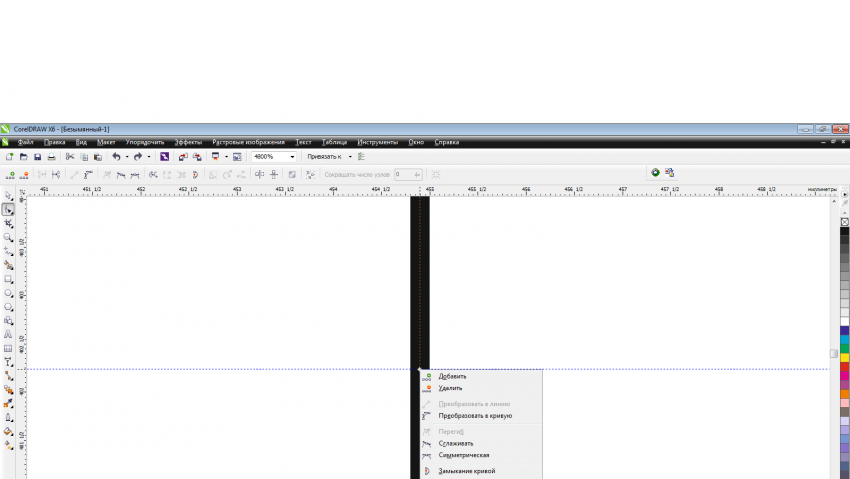

можно избежать. Для этого переходишь в режим шейпера (F10). Выделяешь один или два узла и их разъединяешь. После этого вырежется кусок отрезка без образования дополнительных линий. И еще можно не два красных рисовать а один длинный

[Автор 128]

можно проще но перемычки будуь в непредсказуемых местах к сожалению.

Есть такой режим как DOT там ставите длину перемычки и интервал, немного принаровившись можно на сотни различных деталей понаделать перемычек за 10 сек при том в одном задание, главное что бы интервал между перемычками был не более длины периметра самой маленькой детали.

Надо поискать, может плагин есть какой уже для этого.

За вас же все продумали производители давно.

[Кузьмич 46]

16 часов назад, ЛазерДизайн сказал:

И еще можно не два красных рисовать а один длинный

Так и делаю, если это простая геометрическая фигура, и перемычки можно разместить на одном уровне.

18 часов назад, Cyber сказал:

Можно удалить только перемычки инструментом "Удаление виртуального сегмента", а потом разом оба красных прямоугольника через Delete. Мне кажется, так быстрее.

Действительно процесс ускоряется.

16 часов назад, ЛазерДизайн сказал:

Для этого переходишь в режим шейпера (F10). Выделяешь один или два узла и их разъединяешь. После этого вырежется кусок отрезка без образования дополнительных линий.

Мне не удалось таким образом добиться упрощения. В этом, возможно, виноват мой слабый уровень работы в кореле.

1 час назад, Автор сказал:

Есть такой режим как DOT там ставите длину перемычки и интервал, немного принаровившись можно на сотни различных деталей понаделать перемычек за 10 сек при том в одном задание, главное что бы интервал между перемычками был не более длины периметра самой маленькой детали.

Не смог разобраться и найти искомый режим. И гугл мне не помог.

1 час назад, Автор сказал:

Надо поискать, может плагин есть какой уже для этого.

Профит! Действительно есть. По первому же поисковому запросу вылезла ссылка на eCut 6. Цена вопроса 3 500 руб. на один ПК.

http://www.e-cut.ru/index.php?view=function&functionid=49



Ещё нашёл плагин CurveWorks. Он сильно ускоряет процесс работы с кривыми, но не делает перемычки как eCut.



[ЛазерДизайн 278]

1 час назад, Кузьмич сказал:

Мне не удалось таким образом добиться упрощения. В этом, возможно, виноват мой слабый уровень работы в кореле.





111.avi

[Кузьмич 46]

Всем спасибо за помощь. Плюс в репу! Особое спасибо @ЛазерДизайн

[igorbilly 0]

Попросту розомкнуть крывые в нужных местах
