Смещение по оси Х

[William 5]

Друзья, подскажите, почему станок вырезает этот файл (и не только этот) таким образом как на видео? Проблема прослеживается на всех изделиях с большим количеством элементов.



При гравировке проблемы как таковой нет. Взяв (например) какую-то надпись - её гравирует без проблем, НО! если после завершения гравировки поставить тот же файл на гравировку - то изображение смещается влево примерно на 0,5-1 мм. Натяжку ремней проверял - проблем не выявлено. Целостность шестеренок смотрел. Справа на двигателе все в порядке, слева зубьев на шестеренке нет (не знаю, должно ли так быть). Есть ещё один симптом: Когда режется файл с большим количеством деталей, после окончания головка смещается так, что самое крайнее левое положение (0) находиться за пределами рабочего стола и смещая головку в самое лево - станок как бы стучит (проскакивает) несколько раз пока не дойдет до своего ноля.

[008shadow 236]

Если это прослеживается в файлах с большим кол-вом элементов, то могу предположить, что импульс не правильно настроен. Тоесть 1мм не есть 1 мм, скажем 1,01 или 0,99. Проверьте! И не  плохо бы добавить данные в профиль по оборудованию.

[William 5]

23 минуты назад, 008shadow сказал:

импульс не правильно настроен

Подскажите, пожалуйста, где смотреть настройки импульса? Я использую RDWorksV8.

[008shadow 236]

Настройки мат. платы сейчас, но у меня нет этой проги сейчас. В ЛС еще написал.



[PavelK 1,528]

Тут явные симптомы пропуска шагов. Смазывать, проверять, что бы каретка бегала без особых усилий и уменьшать скорость.

[William 5]

2 часа назад, PavelK сказал:

Смазывать

Посоветуйте чем смазывать.

[PavelK 1,528]

Только что, William сказал:

Посоветуйте чем смазывать.

В полезных советах соответствующая тема есть.

[alexander-1 2,480]

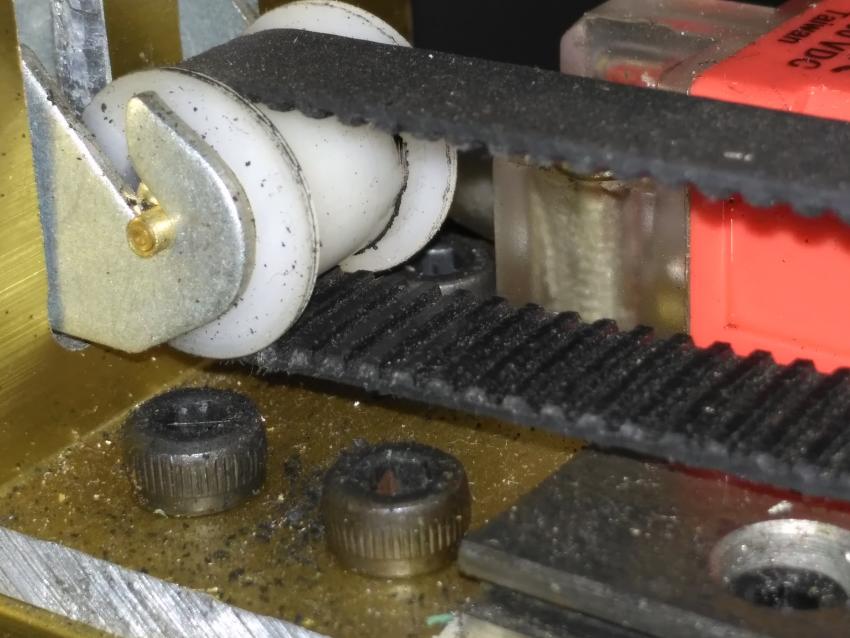

по фото видно пыль от ремня- это признак перетяжки ремня

[William 5]

7 часов назад, alexander-1 сказал:

по фото видно пыль от ремня- это признак перетяжки ремня

Я уже ослабил. Это не дало результатов. Буду пробовать смазывать силиконовой аэрозольной смазкой. Но есть сомнения, что это поможет. Есть еще предположения? Кстати, Александр, станочек-то твой ;-)

Изменено 28 ноября, 2016 пользователем William

[PavelK 1,528]

тогда снижать скорость.

[William 5]

Снижение скорости тоже никак не влияет на этот глюк. Я пробовал просто снижать скорость, а также пробовал в паре со снижением скорости в переходах между деталями (думал может из-за большой разницы в скоростях идут рывки), но оба варианта опять не дали результатов... Куплю смазку, буду смазывать... Если не поможет - застрелюсь.

[William 5]

Смазал. Не помогло. Пошел стреляться. ))))

Кроме того заметил (на видео в посте это тоже видно) что смещение идет не только по оси Х, но и по У тоже. Получается, что резка и гравировка смещаются влево вниз. Очень странная проблема. Есть у кого-то соображения, что можно попробовать?



[PavelK 1,528]

Ну, как вариант наводки. Т.е. стабилизатор нормальный + отключать ЮСБ кабель после отправки задания, если материнка поддерживает.

[vasa29 576]

Если уже застрелились и теперь свободны,то

" Поехал поменял моторчик с нормальным креплением, разобрал своё детище, закрепил платы, развёл аккуратно проводку в жгуты, прикрепил датчики нормально и решил перед уходом с работы распечатать небольшую "гирьку на 32 кило" ))) по времени показать 25 минут ну и поехали.... 2 часа матерился пытаясь понять проблему, до сих пор не понял. Печать шла со сдвигом по диагонали Х-У    проверил всё, механика в идеале, всё ходит без каких-либо проблем, ремни проверил пробовал отпустить-подтянуть, менял местами моторы, проверил прошивку на ошибку в выставлении шагов, пробовал слайсить и отправлять в печать с разных программ - итог тот же. А ещё и проблемно стол позиционировать, т.к. нормального стола не было на тот момент. Расстроился, заказал "горячий" стол у китов и бросил всё. На днях забрал с почты посылку, сегодня съездил купил ещё раз тот самый моторчик, установил стол, сверху стекло, поставил моторчик на "Х" и выставил зазоры стола, перекрестился и закинул ту же гирьку в печать.... всё в идеале (для меня).... что это было? "

Вот на соседнем форуме по 3д принтерам. Причина для меня загадочна, но может и Вам ШД на Х поменять? Ну или кабель, вдруг одна обмотка пропала?

[alexander-1 2,480]

8 часов назад, PavelK сказал:

Ну, как вариант наводки. Т.е. стабилизатор нормальный + отключать ЮСБ кабель после отправки задания, если материнка поддерживает.

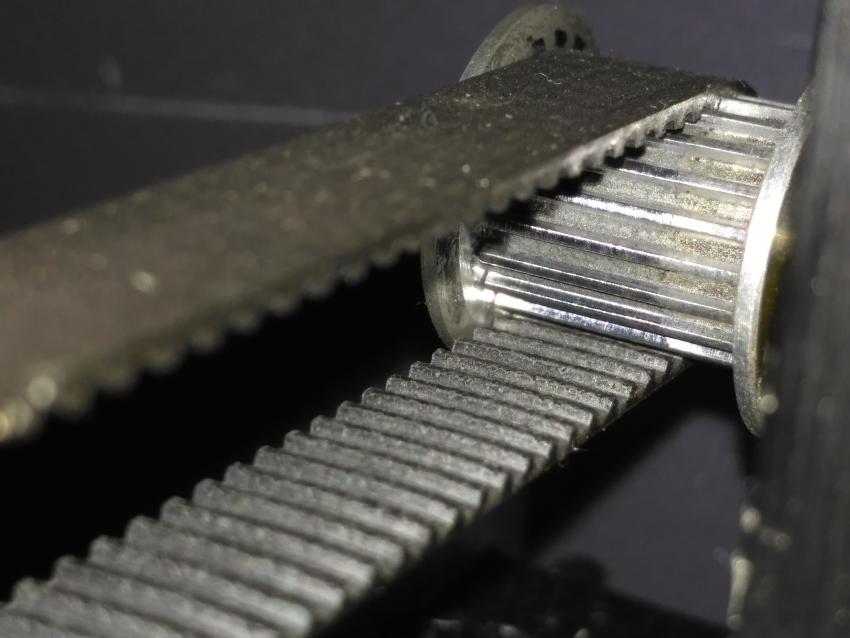

Паша , этот косяк в двух станках из партии, один станок остался у меня с лета стоит - руки не доходят разобраться, чувствую что киты поставили ремни не с тем шагом, по этому на картинке и пыль резиновая.

[008shadow 236]

1 час назад, alexander-1 сказал:

 поставили ремни не с тем шагом, по этому на картинке и пыль резиновая.

А вы можете сравнить толкающие ролики? Может его проверить. Его то проще найти или изготовить даже...

Изменено 1 декабря, 2016 пользователем 008shadow

[alexander-1 2,480]

у меня сейчас нет возможности мой станок проверить, немного снял с него на запчасти) скоро получу партию станков и зап. частей , тогда займусь и этим.

[William 5]

3 часа назад, vasa29 сказал:

Печать шла со сдвигом по диагонали Х-У

3 часа назад, vasa29 сказал:

поставил моторчик на "Х"

3 часа назад, vasa29 сказал:

всё в идеале

Странно, что сдвиг по 2 осям, а замена моторчика на одной исправила проблему...



58 минут назад, 008shadow сказал:

А вы можете сравнить толкающие ролики?

Толкающий ролик? Это где такой?



2 часа назад, alexander-1 сказал:

этот косяк в двух станках из партии

Александр, есть смысл проверять со стабилизатором и отключением от ЮСБ? У меня просто стаба нет, нужно покупать если что...

[alexander-1 2,480]

5 минут назад, William сказал:

5 минут назад, William сказал:

Я пока склонен думать, что ремень или шестерёнка не та, так как в двух станках одно и тоже

[William 5]

@alexander-1 , @008shadow , @PavelK  Может у кого-то всё-таки есть соображения по этому поводу? Проблему так и не победил (((((

[alexander-1 2,480]

Может в драйверах поднять ток?

[ostrovsvit 2]

у меня недавно  появилась такая проблема. и как оказалось что это произошло после перенастройки шага(показалось что режет не достаточно точно)



[ostrovsvit 2]

пересчитал,подправил.тестирую. пока норм. материнка ruida Ruida 6442s

[Олег Вудпеккер 0]

Такая же проблема. Уже все перепробовал и ток подымал и количество импульсов менял.

[William 5]

Решил проблему. Оказался бракованый драйвер. Поменял местом драйвер на Х с драйвером на подъемный стол и проблема ушла.
