Как регулировать мощность блока розжига напрямую

Рекомендуемые сообщения

Если возникла необходимость управлять блоком розжига напрямую без подключения его к материнской плате, то для этого у большинства блоков розжига предусмотрена такая возможность.

Необходимо всего лишь купить переменный резистор на 5 кОм в любом магазине радиодеталей.

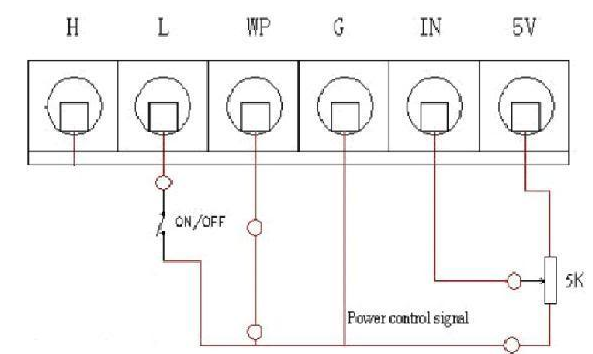

Схема подключения будет следующей:


Вот и всё.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Добавлю от себя, что 5 кОм нечасто встречается, что может смутить, возможно, некоторых. Если брать отечественные номиналы, то 4,7 кОм, входящий в стандартный ряд, обычно проще приобрести. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Именно такая схема реализована в станках bodor, но есть одна особенность, ручной регулировкой можно превысить максимальный ток в трубке, у станков от Реклаб амперметр стоит мягко говоря в жопе и смотреть на амперметр с одновременной регулировкой крайне сложно, в случае если резистор вынесен в самое удобное место, к панели управления станком.

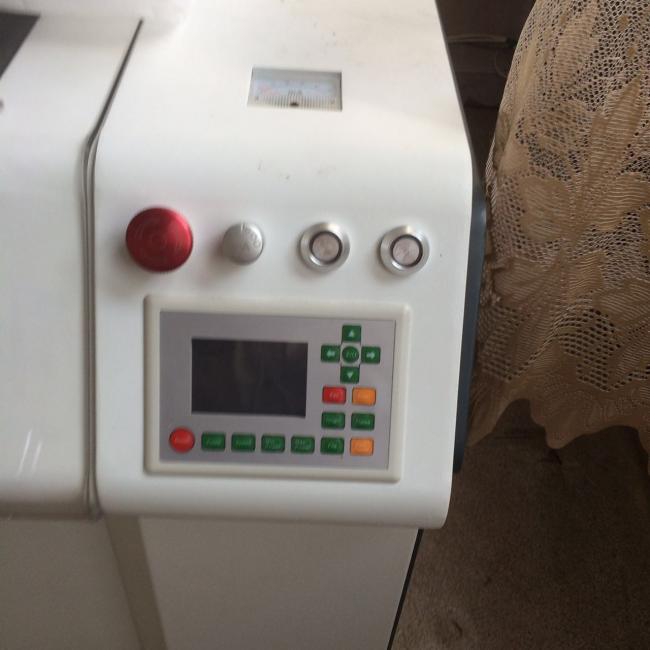

На фото ниже как должно быть для максимально удобства.
