Новый БП лазерного чпу. Проблема в подключении.

Рекомендуемые сообщения

26 минут назад, vasa29 сказал:

Круто, я так то по делу спрашивал.

На старом блоке катод подключен к L-  у нового блока обозначенного подключения нет. Судя по тексту пледложено подключить на старое место. А у меня сомнение , вот и спросил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Доброго дня. Обычно, минусовой выходит отдельно без клеммников на "новом блоке".

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 03.08.2017 в 17:35, PavelK сказал:

...Теперь у блока розжига:

"TH" и "5V" ставим кнопку для возможности делать тестовые "импульсы"
"WP" и "G" ставим либо перемычку, либо датчик потока охлаждающей жидкости
"G", "IN", "5V"  ставим потенциометр (обычно на 5кОм) для регулировки мощности

Кстати, для регулировки можно заюзать штатный экран (который с цифровой индикацией),
подключив  "G", "IN", "5V",   для тестового импульса подключаем "K-" к "GND" а "K+" к "TH" у блока.

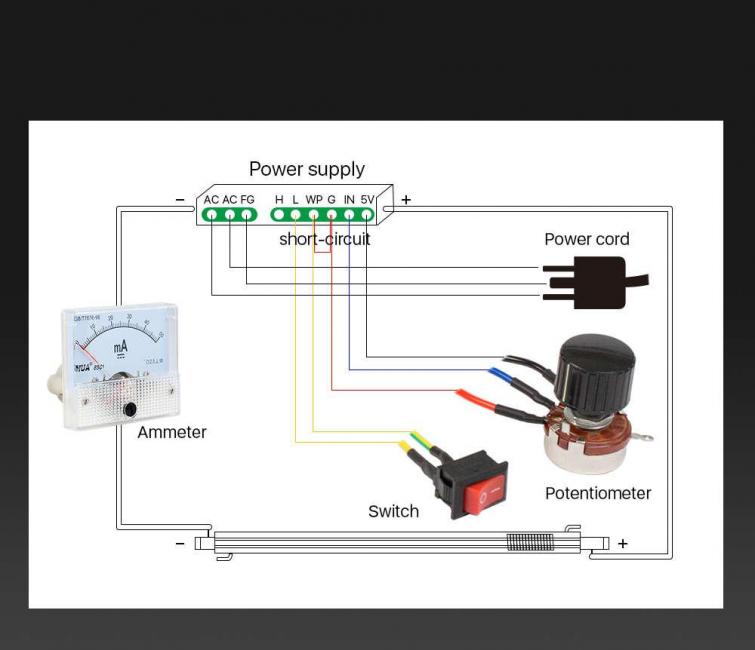

Здесь        https://ru.aliexpress.com/item/32944454101.html         с другой стороны подошли   ----->  по низкому сигналу.

Тест по низкому сигналу.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, GeorGeo сказал:

Здесь        https://ru.aliexpress.com/item/32944454101.html         с другой стороны подошли   ----->  по низкому сигналу.

Возможно, нужно сначала проверить, куда панелька подтягивает, к земле или к +5. У меня же она к  земле тянула.
В любом случае спасибо, уточню в посте, что к TL. Вот только всё было бы просто, если просто кнопка, но там и с материнки то же сигнал идёт управляющий.
