CO2 станок проблема

[icen 0]

Доброго дня.

Подскажите кто знает: станок перестал резать. Т.е. при тесте (нажатии на кнопку блока росжига) импульс идёт

При работе в автомате координатка двигается  но луча нет.



И кто знает как обойти датчик воды, возможно он не работает,  а без него луч блокируется.

[vasa29 576]

Замкнуть на блоке розжига контакты P(WP) и G.

[Dan 464]

Полностью поддерживаю предыдущего оратора.
А так же добавлю: Настоятельно рекомендую переподключить датчик потока воды из блока розжига в контроллер - не придётся потом бегать вокруг станка в непонимании происходящего, он вам сам всё скажет .. )

[icen 0]

55 минут назад, vasa29 сказал:

Замкнуть на блоке розжига контакты P(WP) и G.

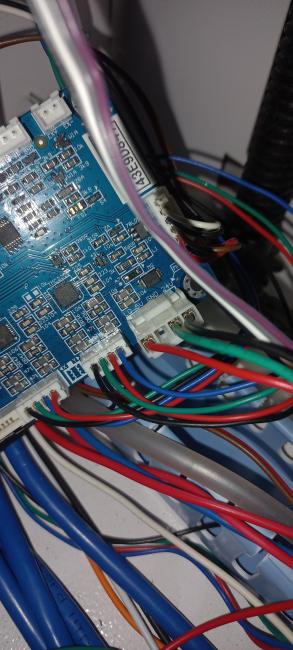

А если замкнул, а луч в автомате так и не идёт? Что проверять? Плата Nano новая, заменил.

4 минуты назад, Dan сказал:

Полностью поддерживаю предыдущего оратора.
А так же добавлю: Настоятельно рекомендую переподключить датчик потока воды из блока розжига в контроллер - не придётся потом бегать вокруг станка в непонимании происходящего, он вам сам всё скажет .. )

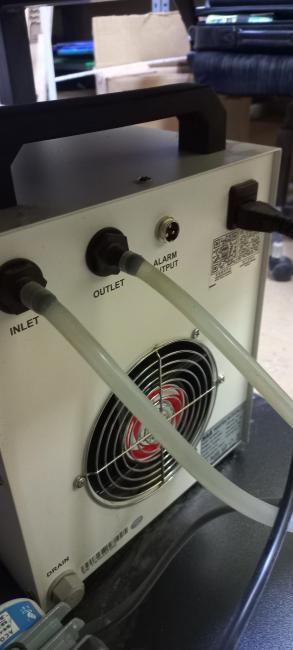

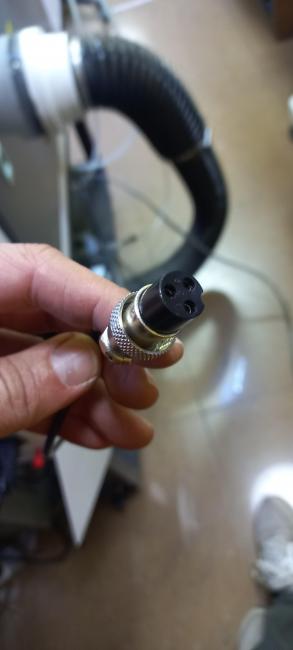

Датчик представляет собой штекер из 3 контактов (по факту используется 2) который вставляется в чиллер, а другой конец провода 2 конт. в блок росжига

6 минут назад, Dan сказал:

Полностью поддерживаю предыдущего оратора.
А так же добавлю: Настоятельно рекомендую переподключить датчик потока воды из блока розжига в контроллер - не придётся потом бегать вокруг станка в непонимании происходящего, он вам сам всё скажет .. )

Не подскажите как это сделать? Куда подключить в контроллере провод от датчика?

[Dan 464]

3 минуты назад, icen сказал:

Плата Nano новая, заменил.

Сразу надо говорить, что у вас М2 - Боль, страдания и унижения.

4 минуты назад, icen сказал:

Не подскажите как это сделать? Куда подключить в контроллере провод от датчика?

При условии с М2 - никак. ) Только DSP контроллеры поддерживают контроль данного типа датчика, да и многих других.

5 минут назад, icen сказал:

Датчик представляет собой штекер из 3 контактов (по факту используется 2) который вставляется в чиллер, а другой конец провода 2 конт. в блок росжига

Чиллер, чиллером, а в станке ,что, нет своего датчика потока?

Изменено 2 декабря, 2023 пользователем Dan

[vasa29 576]

11 минут назад, icen сказал:

А если замкнул, а луч в автомате так и не идёт? Что проверять?

Сигнал разрешения включения луча. На блоке L(TL). на плате LO

[icen 0]

1 минуту назад, vasa29 сказал:

Сигнал разрешения включения луча. На блоке L(TL). на плате LO

Не подскажите как проверить?

[icen 0]

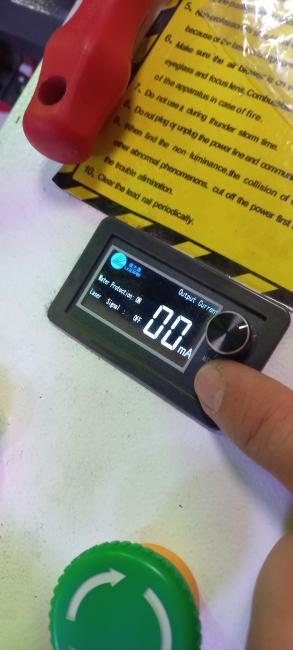

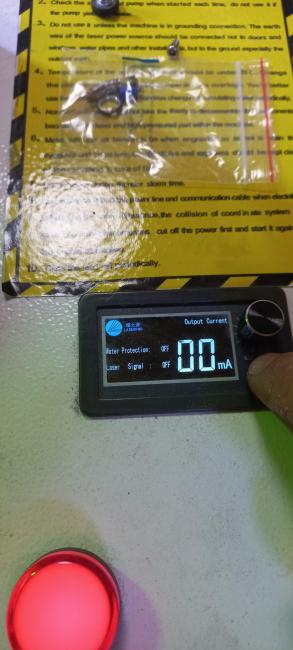

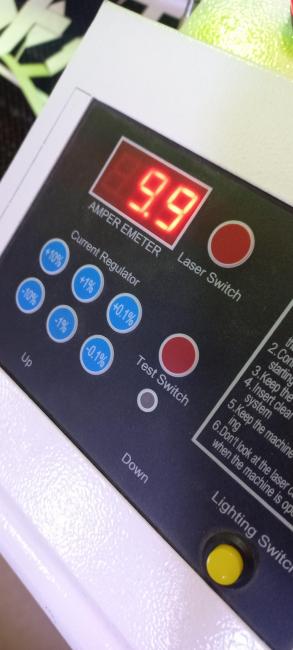

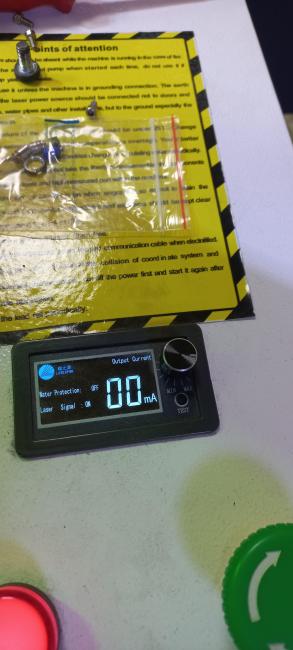

Если нажимаем Test switch, на блоке росжига горит диод TL, т.е. данные идут, но water protection - off

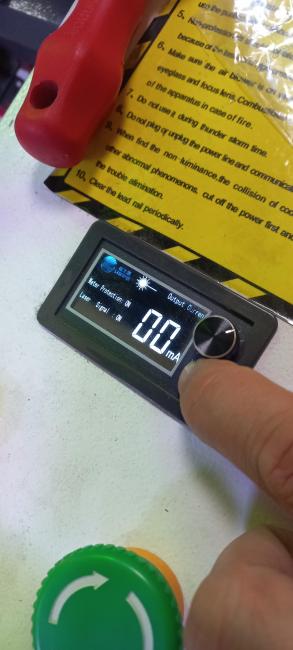

Если нажать тест на блоке росжига- оба диода WP, TL горят  и луч идет. ( но при выключенном физически датчике воды чиллера.

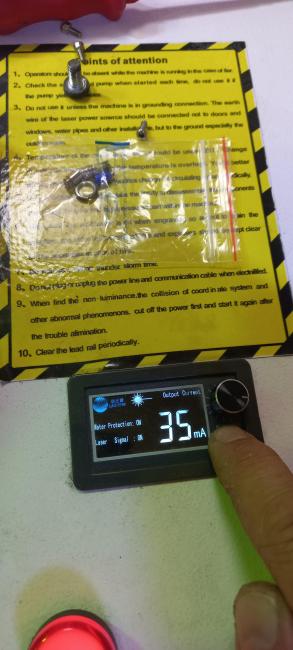

При его наличии луч не идёт ни как, wp горит постоянно On

2 часа назад, icen сказал:

Не подскажите как проверить?

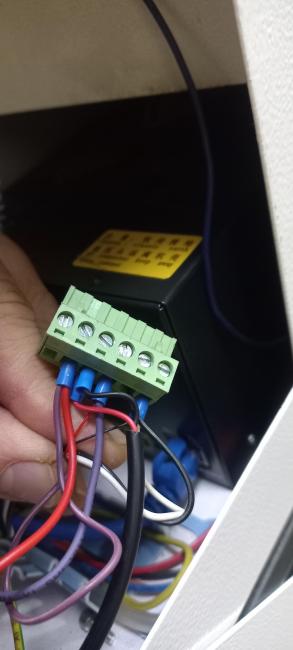

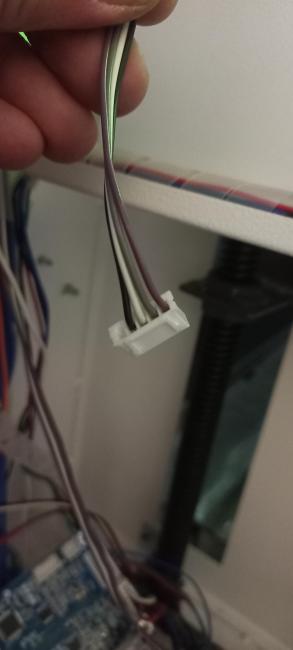

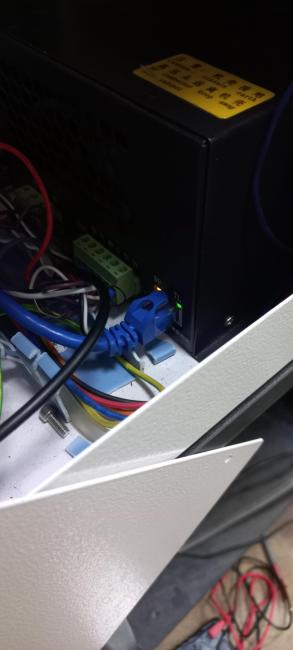

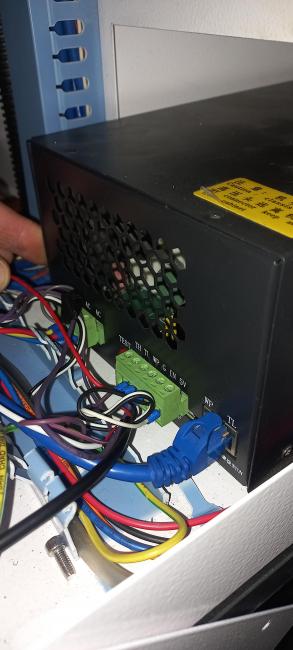

Провод LO из платы идёт напрямую в блок росжига и там с 2 проводом от кнопочной панели вставлен в разъём  TL., на фото слева в разъёме.

[vasa29 576]



Вы датчик протока на блоке  замкнули?

[icen 0]

1 минуту назад, vasa29 сказал:



Вы датчик протока на блоке  замкнули?

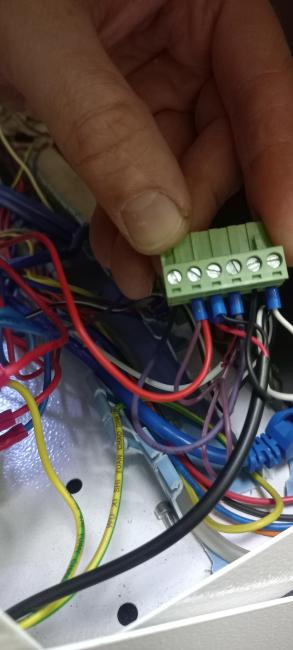

Если замкнуть контакты WP и G то луч не идёт ни в каком режиме,  ни в тест с блока ни с кнопочной панели

Если взять 2 провода от датчика силлера, объединить вместе и включить в разъём WP то луч есть при нажатии тест на блоке росжига, но нет с кнопочной панели

[Dan 464]

Я ещё больше ничего не понял.
Везите больного ко мне, и больше не тыкайте в него иголками.

Изменено 2 декабря, 2023 пользователем Dan

[vasa29 576]

3 часа назад, icen сказал:

Если нажать тест на блоке росжига- оба диода WP, TL горят  и луч идет. ( но при выключенном физически датчике воды чиллера.

При его наличии луч не идёт ни как, wp горит постоянно On

https://cnczavod.ru/uploads/docs/instruktsiya-po-ekspluatatsii-chillerov-cw-5000-cw-5200.pdf

На странице 14 схема сигнализации и ее выводы. Кто и в какое место станка их внедрил и что со штатным датчика протока?

[vasa29 576]

Свирепый дедушка спугнул вопрошающего.

Предлагаю Павлу создать тему "Беседы с Дедушкой"

 По станку Деда почти прав. Блок розжига на 150W. А труба

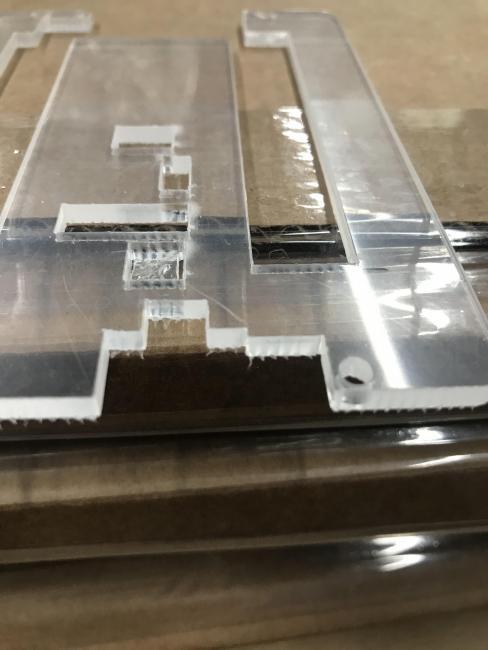

Проблемы с резом

Ваши предложения?

Изменено 3 декабря, 2023 пользователем vasa29

[Dan 464]

47 минут назад, vasa29 сказал:

Проблемы с резом

Когда блок розжига  на 150 Вт., а излучатель от 175 Вт. -  то проблемы будут всегда ... )

47 минут назад, vasa29 сказал:

Ваши предложения?

Для начала блок розжига заменить на более мощный.
Так же хотелось бы узнать и параметры имеющегося блока розжига.

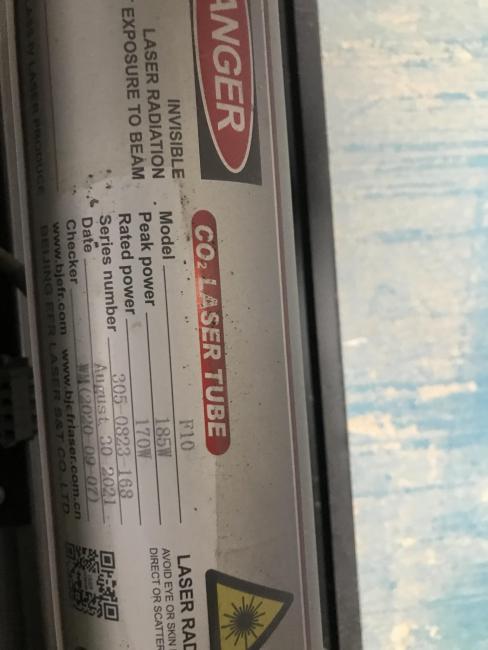

Хотя, с другой стороны, параметры этой трубки не такие и заоблачные:

Номинальный рабочий ток, мА	28
Максимальный рабочий ток, мА	30
Напряжение розжига, кВ	30

И вполне посильны даже более слабым блокам розжига.

Я бы ещё и моду луча проверил и его форму в толстом акриле.

Изменено 3 декабря, 2023 пользователем Dan
