Лазерный станок теряется в координатах

[Sobakin 0]

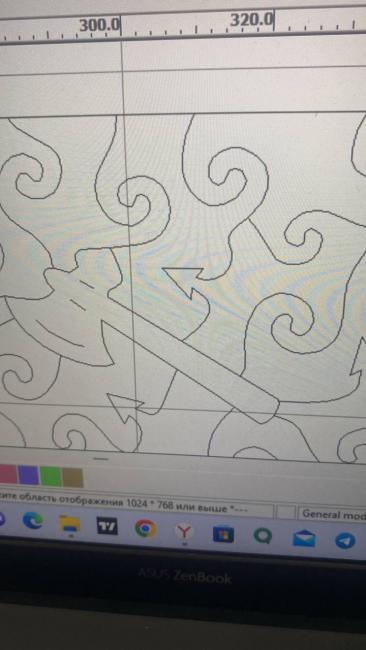

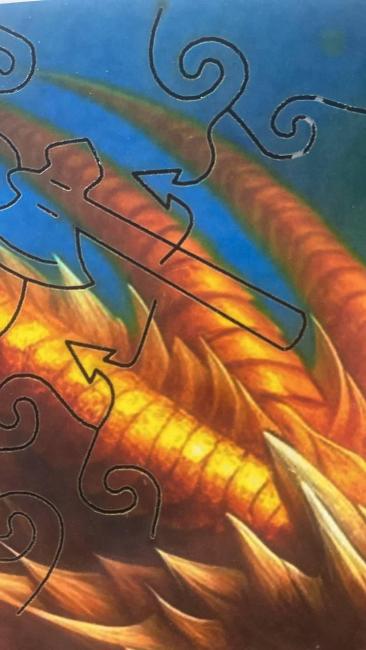

Здравствуйте! Лазерный станок LS 6040 некорректно вырезает определенные линии на узоре. Сам макет нормальный. В чем может быть проблема?

Изменено 26 июля 2023 пользователем Sobakin

[Шерлок 27]

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

• Лазер гравирует с пропусками на коротких импульсах
• Во время резки лазерный станок начинает вести себя неадекватно.
• Покупка станка

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

[Dan 443]

По данной картинке мало что можно сказать. Мог быть банальный пропуск шага из-за увеличенной нагрузки на ШД или по причине размагничивания якоря ШД - такое не редкость.
Вижу контроллер Ruida и ПО RD, но хотелось бы узнать версию прошивки контроллера и версию RD .. полную ..

Проблем может быть масса.
Для начала правило - сначала макет загружается в станок/контроллер, потом старт с панели контроллер, а не из RD.
Если подключено по USB, переключить на Lan соединение.
И последнее - активировать работу драйвера ШД по переднему фронту ШИМ по той оси, по которой происходит смещение. Если активация выполнена, снять её - провериь результат.



Изменено 26 июля 2023 пользователем Dan

[Sobakin 0]

Версия RDC-v15.02.34

Rdworks v8.01.60

Что такое ШД ШИМ?

Можно про последнее поподробнее пожалуйста, я просто только начал с таким станком работать, много не знаю



Изменено 26 июля 2023 пользователем Sobakin

[Dan 443]

1 час назад, Sobakin сказал:

Версия RDC-v15.02.34

Может 15.01.34?
Хотя, это может быть одна из модификаций RDC6445G  ...

1 час назад, Sobakin сказал:

Rdworks v8.01.60

Ну ,я просил полную версию .. )) не просто так ..
С данной версией уже есть пара непонятных багов, которых нет на предыдущей 54-й сборке, так же связанных с непонятным резким смещением в определённые моменты.
Как вариант, попробовать 54-ю сборку.



RDWorksV8Setup8.01.54_full_RUS.exe

1 час назад, Sobakin сказал:

Что такое ШД ШИМ?

ШД - Шаговый Двигатель.
ШИМ - Широтно-Импульсная Модуляция.

1 час назад, Sobakin сказал:

Можно про последнее поподробнее пожалуйста, я просто только начал с таким станком работать, много не знаю

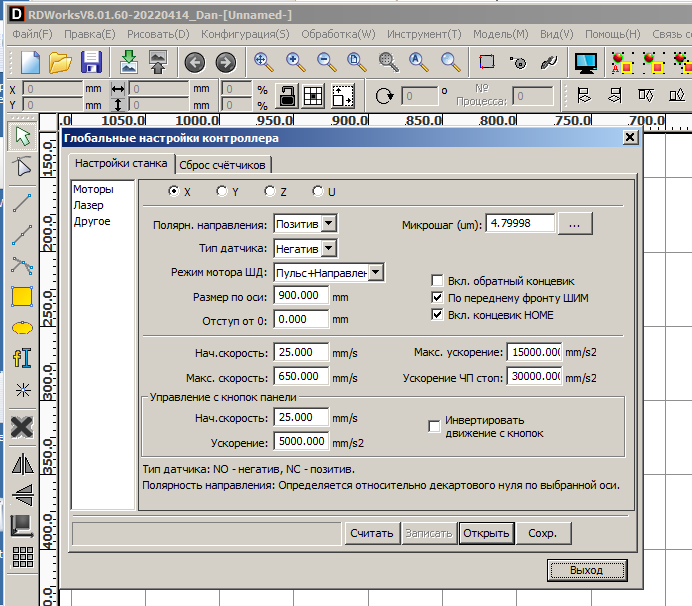

Переключение работы драйверов по фронтам ШИМ производится в заводских настройках.
Полагаю, на картинке всё читабельно .. )

Изменено 26 июля 2023 пользователем Dan

[Sobakin 0]

Я скачал версию которую вы скинули, не помогло

Где найти вкладку "глобальные настройки контролера"?6
