Рез под углом ((

Рекомендуемые сообщения

День добрый, может подскажете я в лазерах пока «турист» ((

Фигня какая режу квадрат две стороны нормально а две под скос, калибровал-смещал опоры (заказал уже другой комплект с держателями более менее нормальный но хз.

Станок китаец 3020 по опорам и направляющим люфтов нет

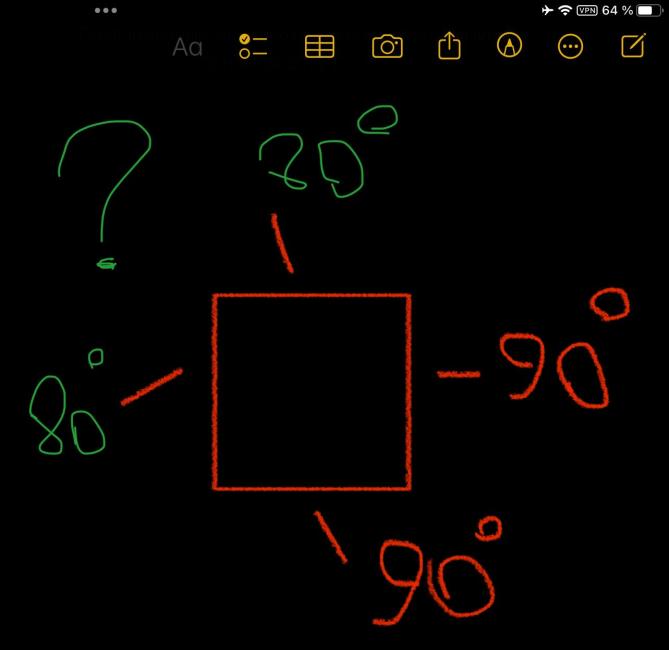

Если б смещение было по одной стороне еще понятно а так две разные стороны как на рисунке ….



Заранее спасибо за помощь


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для начала - юстировка ...
https://vk.com/@danhubcnc-osnovy-ustirovki?ref=group_block



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Для начала - юстировка ...
https://vk.com/@danhubcnc-osnovy-ustirovki?ref=group_block



Вот калибровка по всем 4 углам, с сопла бьет посредине ((  но с скосом все равно два угла


Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

26 минут назад, [email protected] сказал:



Вот калибровка по всем 4 углам, с сопла бьет посредине ((  но с скосом все равно два угла


В любой точке раб. поля такое? Имею в виду выход из сопла





Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

38 минут назад, [email protected] сказал:

Вот калибровка по всем 4 углам, с сопла бьет посредине ((  но с скосом все равно два угла

Стол подъёмный?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

43 минуты назад, [email protected] сказал:



Вот калибровка по всем 4 углам, с сопла бьет посредине ((  но с скосом все равно два угла



Да, по всем углам и середина бьет в центр

5 минут назад, Dan сказал:

Стол подъёмный?

Стол винтами подымается, зафиксировал одно состояние и вывел что б во всех углах расстояние было одно. Фокус подкручиваю винтом на сопле выше ниже.

И скос углов идет по всем углам резал квадраты в разных углах (

Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, [email protected] сказал:

Да, по всем углам и середина бьет в центр

Вопрос от 008shadow был про выход из сопла, а не куда он прилетает в голову.
Центр тут вообще не имеет никакого значения.

3 минуты назад, [email protected] сказал:

Стол винтами подымается, зафиксировал одно состояние и вывел что б во всех углах расстояние было одно. Фокус подкручиваю винтом на сопле выше ниже.

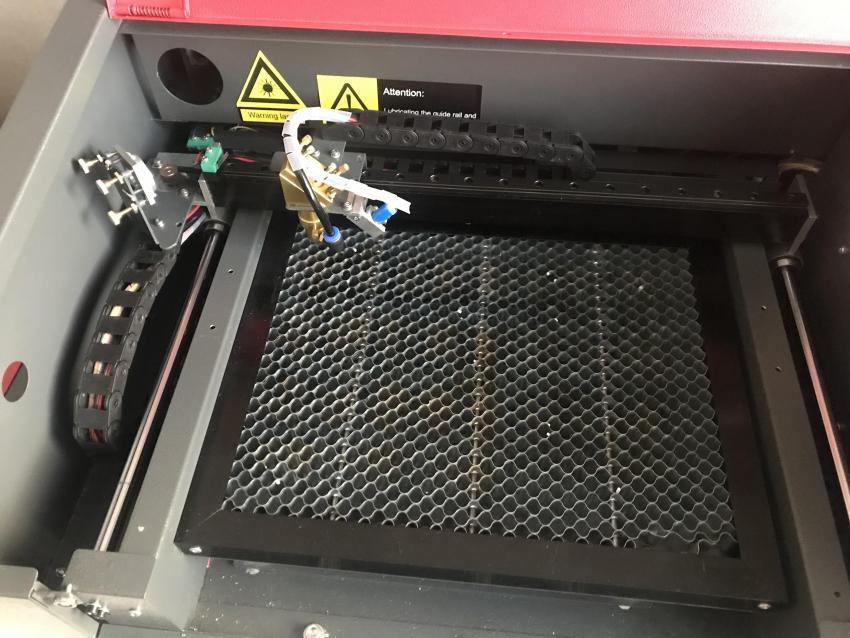

Можно посмотреть конструкцию подъёма стола?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, Dan сказал:

Вопрос от 008shadow был про выход из сопла, а не куда он прилетает в голову.
Центр тут вообще не имеет никакого значения.

Спасибо Dan ))) Вроде нормально написал)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 минуты назад, 008shadow сказал:

Спасибо Dan ))) Вроде нормально написал)

Да, потом добавил уже . )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

10 минут назад, 008shadow сказал:

Спасибо Dan ))) Вроде нормально написал)

Тогда я не совсем понял где это смотреть.Сейчас наклею скот и по всем углам посмотрю

12 минут назад, Dan сказал:

Вопрос от 008shadow был про выход из сопла, а не куда он прилетает в голову.
Центр тут вообще не имеет никакого значения.

Можно посмотреть конструкцию подъёма стола?

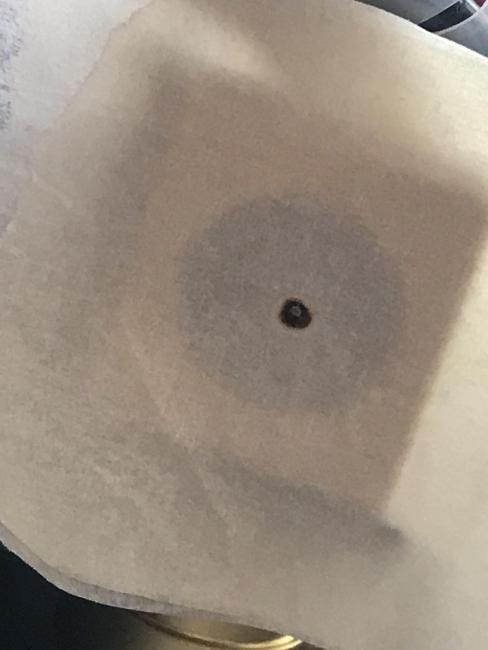

Ух ты, а вот при выходе из сопла получается то фигня ( луч отклоняется … вот фото одна сторона ближняя и дальняя


Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

46 минут назад, [email protected] сказал:

Ух ты, а вот при выходе из сопла получается то фигня ( луч отклоняется … вот фото одна сторона ближняя и дальняя

Вопрос не в том, попадает ли луч в центр сопла, а вопрос выходит ли он вертикальным через центр сопла .. )))

Да, с подъёмом стола некоторая печаль.



Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

45 минут назад, Dan сказал:

Вопрос не в том, попадает ли луч в центр сопла, а вопрос выходит ли он вертикальным через центр сопла .. )))

Да, с подъёмом стола некоторая печаль.



Как мне понять выходит ли он под прямым углом ? ((


Стол попытался исключить его фиксацией под заготовку, подогнал по всем углам на одно расстояние от сопла «переделывать однозначно буде его»



P.S а если я поставлю кусок акрила прозрачного и в 4 углах сделаю выстрелы и на просвет посмотреть перпендикулярен ли он ?

p.S.s попробовал в акриле есть отклонения луча в двух углах (( по пониманию моему вопрос таки юстировка механики, линза ж не может в двух углах давать нормальный лучи а в двух перекос небольшой. Но там такие сотки что не знаю надо наверно ждать нормальных зеркал и платформ что б можно было механику регулировать по высоте, просто не знаю уже ((

Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[email protected] линза не с дефектом случайно?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

21 минуту назад, 008shadow сказал:

[email protected] линза не с дефектом случайно?

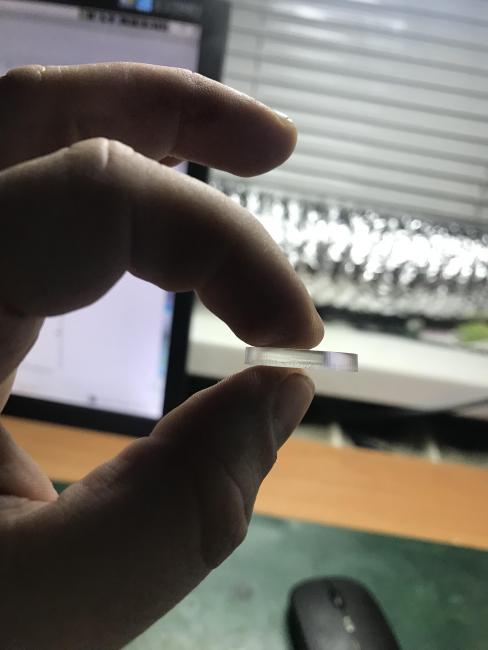

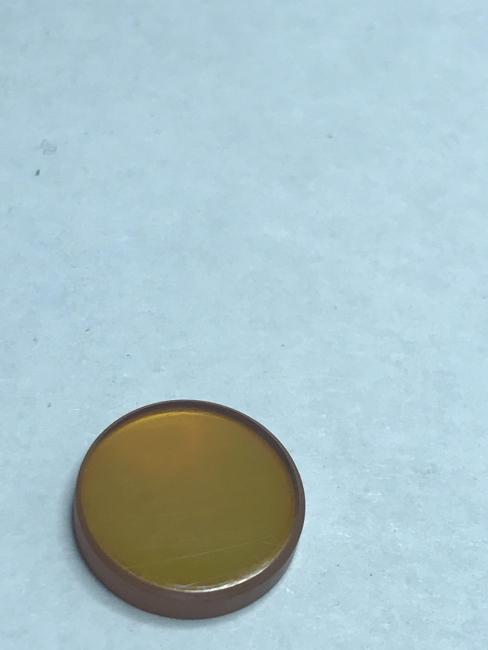

Вполне может быть )) я «турист» в лазерах, но на ней есть царапины, которые не удаляются, попробую сделать фото.

Так же на 2-ом зеркале есть небольшая локальная точка выше центра, на фото постарался показать неглубокие царапины с обоих сторон линзы не знаю дефект ли это но вряд ли так должно быть



Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, [email protected] сказал:

p.S.s попробовал в акриле есть отклонения луча в двух углах

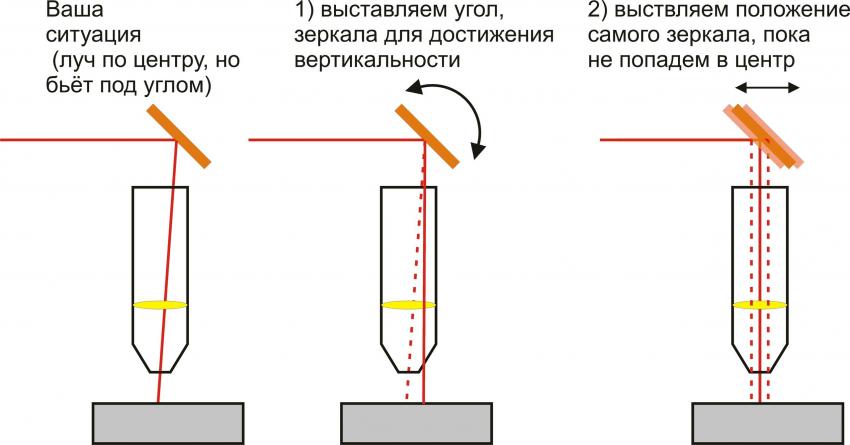

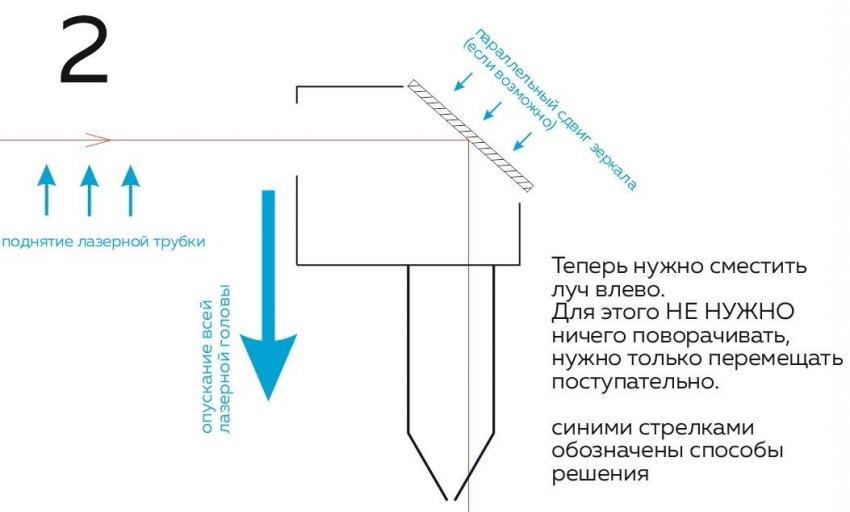

Перейдём к картинкам:

Полагаю, первая картинка описывает вашу ситуацию

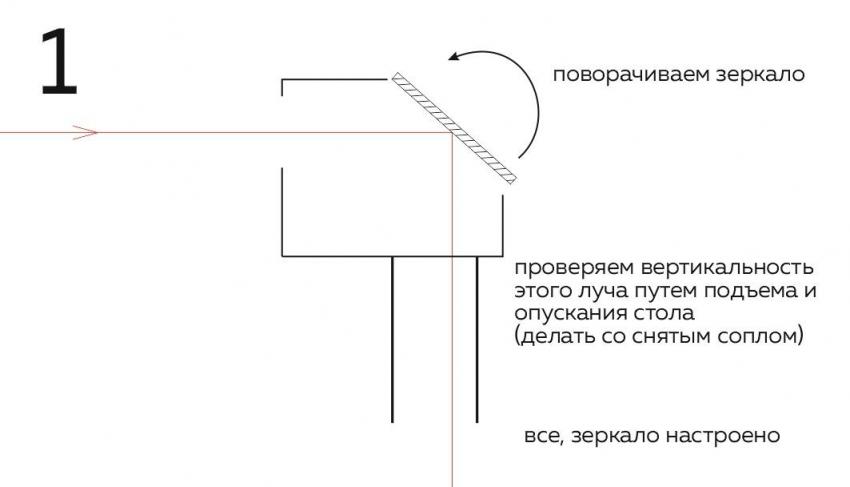

А далее есть несколько путей решения данной проблемы, все они основаны на конструктивных особенностях данного станка:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

 Просто если б все по науке и первой картинке (ее видел ужение раз по роликам и инструкциям)  кака я понимаю ситуация должна быть по всем 4 сторонам квадрата тогда да поднятия трубя  тд. или ошибаюсь ? А тут два угла то в норме вот чего мне не понятно (

И углы разные былин параллельные уже б че то решил а та ваще не понятка )) с фрезером собирал сам было блин проще и в точность вывел до соток а тет засада китайская ))

Спасибо попробую, наверно дождусь набор крепежей с зеркалами и линзой поменяю все и продолжу поиски….

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Похоже зависит от направления движения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

38 минут назад, vasa29 сказал:

Похоже зависит от направления движения.

Да, но если вопрос был в параллельно наклоне все понятно а так мистика какая то )) перпендикуляры одни в норме а одни в наклон уходит. Стандартные варианты по роликам и форумам просто не нашел уже 4 день сижу ((



Пока надежда на новый комплект с Китая крепежей+зеркал+линзы (

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нету мистики. В одном из направлений движения голова отклоняется от вертикали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

19 минут назад, vasa29 сказал:

Нету мистики. В одном из направлений движения голова отклоняется от вертикали.

На сколько я понимаю если идет отклонение в одном направлении то скос должен быть параллелен при резке квадрата ?

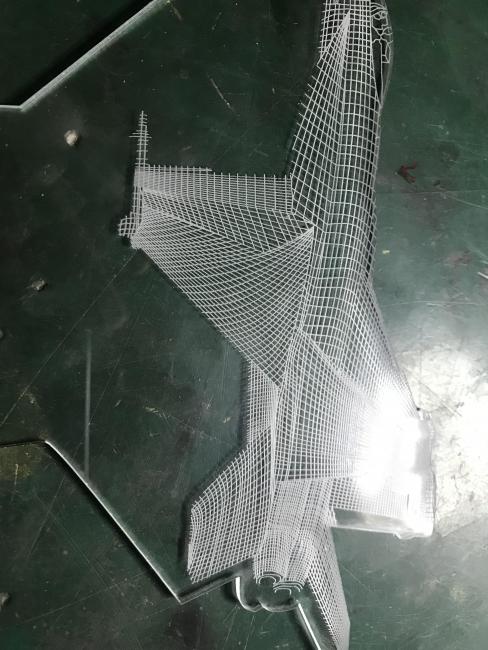

а у меня получается в любом месте стола где б я не резал квадрат два перпендикуляра режет 90 градусов а два под скос (один скос при этом более выражен)

При простреле через прозрачный акрил отклонение небольшой вижу на просвет по одному краю. Попробовал  резать круг, скос по всему диаметру



p.S допустим кривая ось Х и голова гуляет но не может же она быть волной вся рельса ) с учетом что ставил на неё правило все нормально, голову выставил параллельно рельсе. Стол выгнал так что высота фокуса во всех углах одинаковая


Изменено пользователем [email protected]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Круг вырезать пробовали? Там как?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

52 минуты назад, vasa29 сказал:

Круг вырезать пробовали? Там как?

Тоже с наклоном, еще попробывал гравировку не дорезает (((

фигня полная творится….





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

а нет ли люфта головы?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, k0nstA сказал:

а нет ли люфта головы?



В каком то одном направлении, слева на право скажем.

[email protected] Может видос запите или сами по наблюдайте за "головой" в этот момент. Чудес не бывает)))



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Да понимаю что физику не обманешь но я стараюсь )))

Сделаю видео на днях, пока решил освежить голову поработать на фрезере )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
